The ECM sets the DTC based on diagnostic signals from the AID.

MONITOR STRATEGY

MONITOR STRATEGY

TYPICAL ENABLING CONDITIONS

Case 1:

TYPICAL ENABLING CONDITIONS - CASE 1

Case 2:

TYPICAL ENABLING CONDITIONS - CASE 2

Related DTCs

P0418: Secondary air injection system air pump circuit range
check (bank 1)
P0419: Secondary air injection system air pump circuit range
check (bank 2)

Required Sensors/Components
(Main)

Air injection control driver

Required Sensors/Components
(Related)

Air pump

Frequency of Operation

Once per drive cycle

Duration

3 seconds

MIL Operation

Immediate

Sequence of Operation

None

Monitor runs whenever following DTCs not present

-

Secondary air injection pump

Operating

Secondary air injection switching valve

Operating

Battery voltage

8 V or higher

Ignition switch

ON

Time after ignition switch off to ON

0.5 seconds or more

Starter

OFF

Time after starter turned from ON to OFF

0.5 seconds or more

Monitor runs whenever following DTCs not present

-

Secondary air injection pump

Not operating

Secondary air injection switching valve

Not operating

Battery voltage

8 V or higher

Ignition switch

ON

Time after ignition switch off to ON

0.5 seconds or more

Starter

OFF

Time after starter turned from ON to OFF

0.5 seconds or more



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































TYPICAL MALFUNCTION THRESHOLDS

TYPICAL MALFUNCTION THRESHOLDS

COMPONENT OPERATING RANGE

COMPONENT OPERATING RANGE

WIRING DIAGRAM

Refer to DTC P0412 .

INSPECTION PROCEDURE

HINT:

Diagnostic information output by the AID can be confirmed by connecting an oscilloscope to the diagnostic
information terminal of the AID. Reading the waveform while performing the AIR system intrusive operation
provided in the System Check function allows the possible trouble areas to be narrowed down.

AID DIAGNOSTIC SIGNAL WAVEFORMS REFERENCE

Diagnostic signal duty ratio from air injection control driver

11% or more, and 29% or less

Diagnostic signal duty ratio from air injection
control driver

70% or more, and 90% or less when secondary air
injection system operating.
0% when secondary air injection system not operating.

NOTE:



This Air Injection Check only allows technicians to operate the AIR system
for a maximum of 5 seconds. Furthermore, the check can only be
performed up to 4 times per trip. If the test is repeated, intervals of at least
30 seconds are required between checks. While AIR system operation
using the or Techstream is prohibited, the Techstream display indicates
the prohibition (WAIT or ERROR).



If an ERROR is displayed on the Techstream during the test, stop the
engine for 10 minutes, and then try again.



Performing the Air Injection Check repeatedly may cause damage to the
AIR system. If necessary, leave an interval of several minutes between
System Check operations to prevent the system from overheating.



When performing the Air Injection Check operation after the battery cable
has been reconnected, wait for 7 minutes with the ignition switch turned to
ON or the engine running.



Turn the ignition switch off when the Air Injection Check operation
finishes.

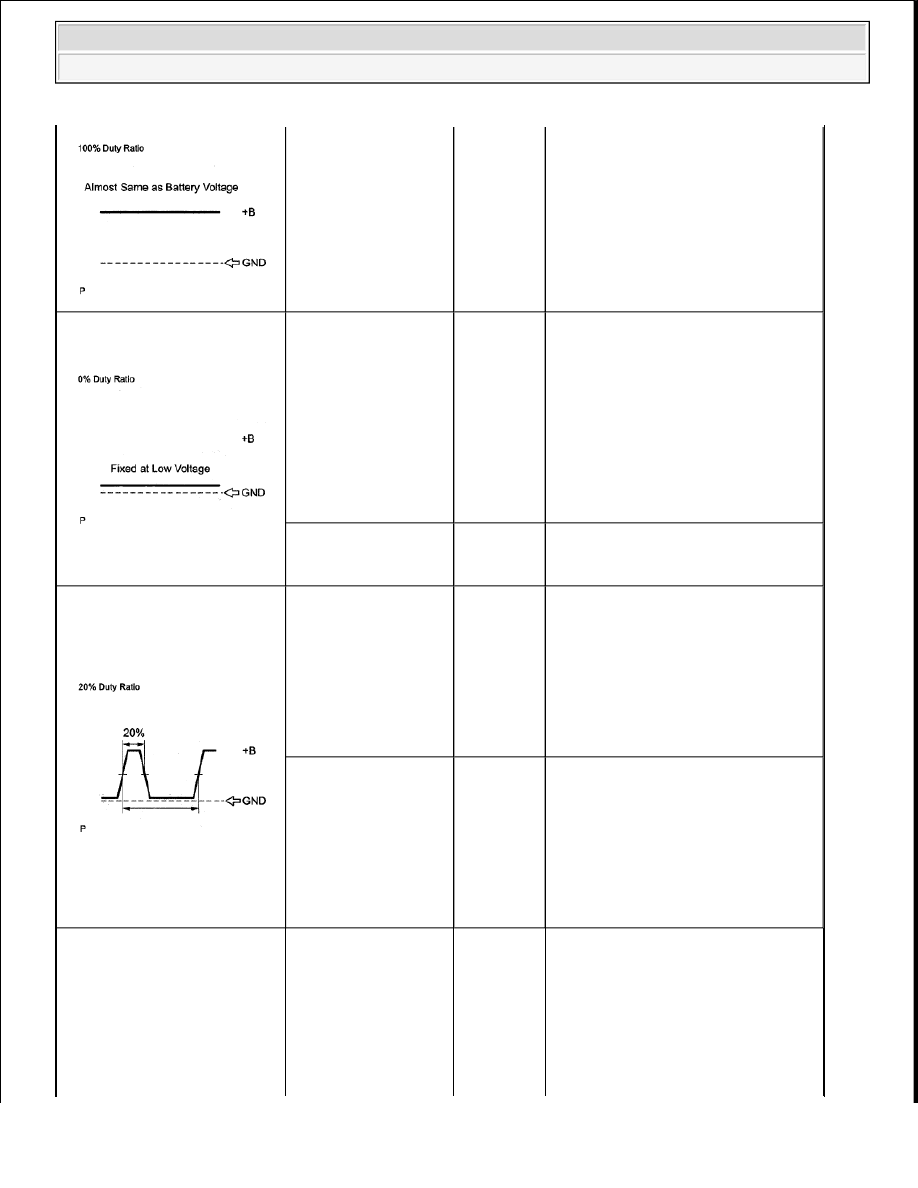

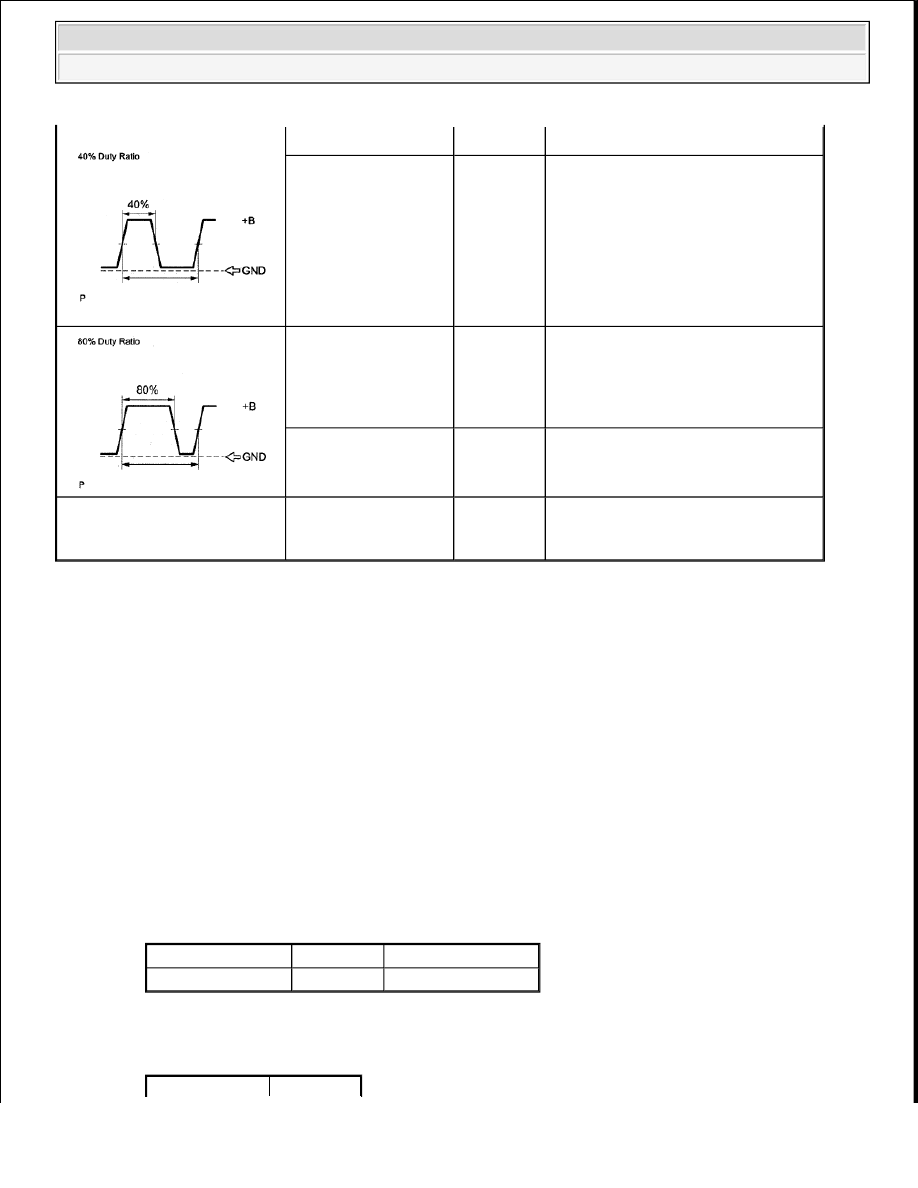

AID Diagnostic Signal

Waveforms

ECM Commands

DTCs

(ECM

Output)

Suspected Trouble Areas



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































Any Secondary Air

Injection (AIR)

System operation

P1613
P1614



Open in diagnostic signal
circuit



Air Injection Control Driver
(AID)



Open in AID BATT circuit
(AID power source)



Short between +B and
diagnostic signal circuits

AIR System: ON (Air

pump ON, ASV ON)

P1613
P1614



Open or short in air pump or
Air Switching Valve (ASV)
command signal circuit (ECM-
AID)



Open in AID ground circuit



Short between diagnostic signal
circuit and body ground



AID



ECM

AIR System: OFF

(Air pump OFF, ASV

OFF)

-

Normal

Air Pump: ON

P0418
P0419



Short between air pump drive
circuit and body ground



Harness and connector (AID-
Pump)



Air pump



AID



ECM

Air Pump: OFF

P0418
P0419



Open in air pump drive circuit
(AID-Pump)



Harness and connector (AID-
Pump)



Air pump



AID



ECM

ASV: ON

P0412
P0415



Short between ASV drive
circuit and body ground



Harness and connector (AID-
ASV)



ASV



AID



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (2UZ-FE) - Tundra































HINT:



By using the Techstream to perform the Air Injection Check operation in the System Check, the air-fuel
ratio and the pressure in the secondary air injection system passage can be checked while the secondary
air injection system is operating. This helps technicians to troubleshoot the system when it malfunctions.



Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other
data from the time the malfunction occurred.

1. INSPECT AIR PUMP ASSEMBLY

a. Disconnect the E10 or D57 air pump connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

STANDARD RESISTANCE SPECIFICATION

Result

RESULT REFERENCE



ECM

ASV: OFF

P0412
P0415



Open in ASV drive circuit
(AID-ASV)



Harness and connector (AID-
ASV)



AID



ASV



ECM

AIR System: OFF

(Air pump OFF, ASV

OFF)

P1613
P1614



AID



ECM

AIR System: ON (Air

pump ON, ASV ON)

-

Normal

Other than above

(other than 0, 20, 40, 80 and

100% duty)

-

P1613
P1614



AID



Open in AID ground circuit

Tester Connection Condition Specified Condition

1-2

20°C (68°F)

0.44 to 1 ohms
