HINT:



When it is cold or raining, if mist forms on the windows, mist and dew may form in the
player. In such a case, the CD may skip or the CD may stop playing. Ventilate or dehumidify
the cabin for a while before using the player.



The CD may skip if the player experiences strong vibrations when the vehicle is driven on
rough road or similar uneven surfaces.

d. Cleaning

1. If dirt is on the disc surface, wipe it clean with a soft dry cloth, such as an eyeglass cleaner

for plastic lenses, from the inside to the outside in a radial direction.

2. MP3/WMA OUTLINE

a. Playable MP3 file standards

PLAYABLE MP3 FILE STANDARDS



Do not use discs whose recording portion is transparent or
translucent because they may not be inserted, ejected, or
played normally.

NOTE:

Do not use a lens cleaner because it may cause a malfunction in the
pickup portion of the player.

NOTE:



Pressing on the disc by hand or rubbing the disc with a
hard cloth may scratch the disc surface.



Use of solvent such as a record spray, antistatic agent,
alcohol, benzine, and thinner, or a chemical cloth may
cause damage to the disc, making the disc unusable.

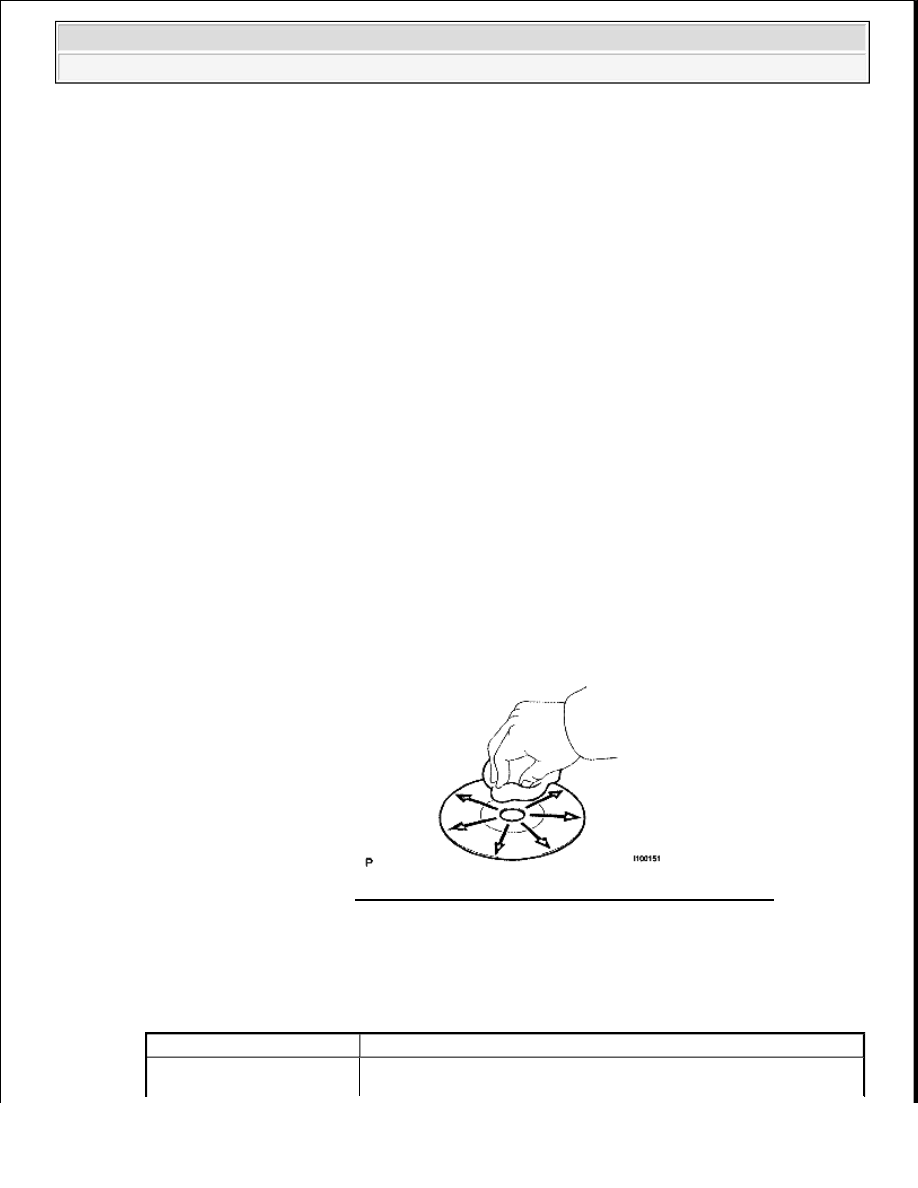

Fig. 9: Cleaning Disc Surface With Soft Dry Cloth
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Compatible standard

MP3 (MPEG1 LAYER3, MPEG2 LSF LAYER 3)

Compatible sampling



MPEG1 LAYER3: 32, 44.1, 48 (kHz)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra





























b. Playable WMA file standards

PLAYABLE WMA FILE STANDARDS

c. ID3 tag and WMA tag

1. Additional textual information called ID3 tags can be input to MP3 files. Information such as

song titles and artist names can be stored.

HINT:

This player is compatible with the ID3 tags of ID3 Ver. 1.0 and 1.1, and ID3 Ver. 2.2 and
2.3. (Number of characters complies with ID3 Ver. 1.0 and 1.1.)

2. Additional textual information called WMA tag can be input to WMA files. Information such

as song titles and artist names can be stored.

d. Usable media

1. Only CD-ROMs, CD-Rs (CD-Recordable), and CD-RWs (CD-ReWritable) can be used to

play MP3/WMA files.

frequency



MPEG2 LSF LAYER3:16, 22.05, 24 (kHz)

Compatible bit rate



MPEG1 LAYER3: 64, 80, 96, 112, 128, 160, 192, 224, 256,
320 (kbps)



MPEG2 LSF LAYER3: 64, 80, 96, 112, 128,144, 160 (kbps)



Compatible with VBR

Compatible channel mode

Stereo, joint stereo, dual channel, monaural

Compatible standard

WMA Ver. 7, 8, and 9

Compatible sampling frequency 32, 44.1, 48 (kHz)

Compatible bit rate



Ver. 7, 8: CBR48, 64, 80, 96, 128,160, 192 (kbps)



Ver. 9: CBR48, 64, 80, 96, 128, 160, 192, 256, 320 (kbps)



Compatible with playback of channel 2 only

NOTE:



CD-Rs and CD-RWs are more easily affected by a hot and
humid environment than discs used for normal audio CDs.
For this reason, some CD-Rs and CD-RWs may not be
playable.



If there are fingerprints or scratches on the disc, the disc
may not be playable or the CD may skip.



Some CD-Rs and CD-RWs deteriorate if they are left in the
cabin for a long time.



Keep CD-Rs and CD-RWs in a storage case that is
impenetrable to light.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































e. Usable media format

1. Usable media format

USABLE MEDIA FORMAT

HINT:



As for MP3/WMA files written in any format other than those above, the contents of
the files may not be playable normally or the file names or folder names may not be
displayed correctly.



This player is compatible with multi-session discs and can play CD-Rs and CD-RWs
on which MP3/WMA files are added. However, only the first session can be played.



Discs whose first session includes both music data and MP3 or WMA format data
cannot be played.

2. Standard and restrictions

STANDARD AND RESTRICTIONS

f. File names

1. Only files with an extension of ".mp3" or ".wma" can be recognized and played as MP3 or

WMA files.

2. Save MP3 or WMA files with an extension of ".mp3" or ".wma".

3. AVC-LAN DESCRIPTION

a. What is AVC-LAN?

Disc format CD-ROM Mode 1, CD-ROM XA Mode 2 Form1
File format ISO9660 Level 1 and Level 2 (Joliet, Romeo)

Maximum directory levels

8 levels

Maximum number of characters for
a folder name/file name

32 characters

Maximum number of folders

192 (Including empty folders, route folders, and
folders that do not contain MP3/WMA files)

Maximum number of files in a disc 255 (Including non-MP3/WMA files)

NOTE:

If saving non-MP3 or non-WMA files with an extension of ".mp3"
or ".wma", those files are wrongly recognized as MP3 or WMA
files and played. A loud noise may occur and damage to the
speaker may result.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































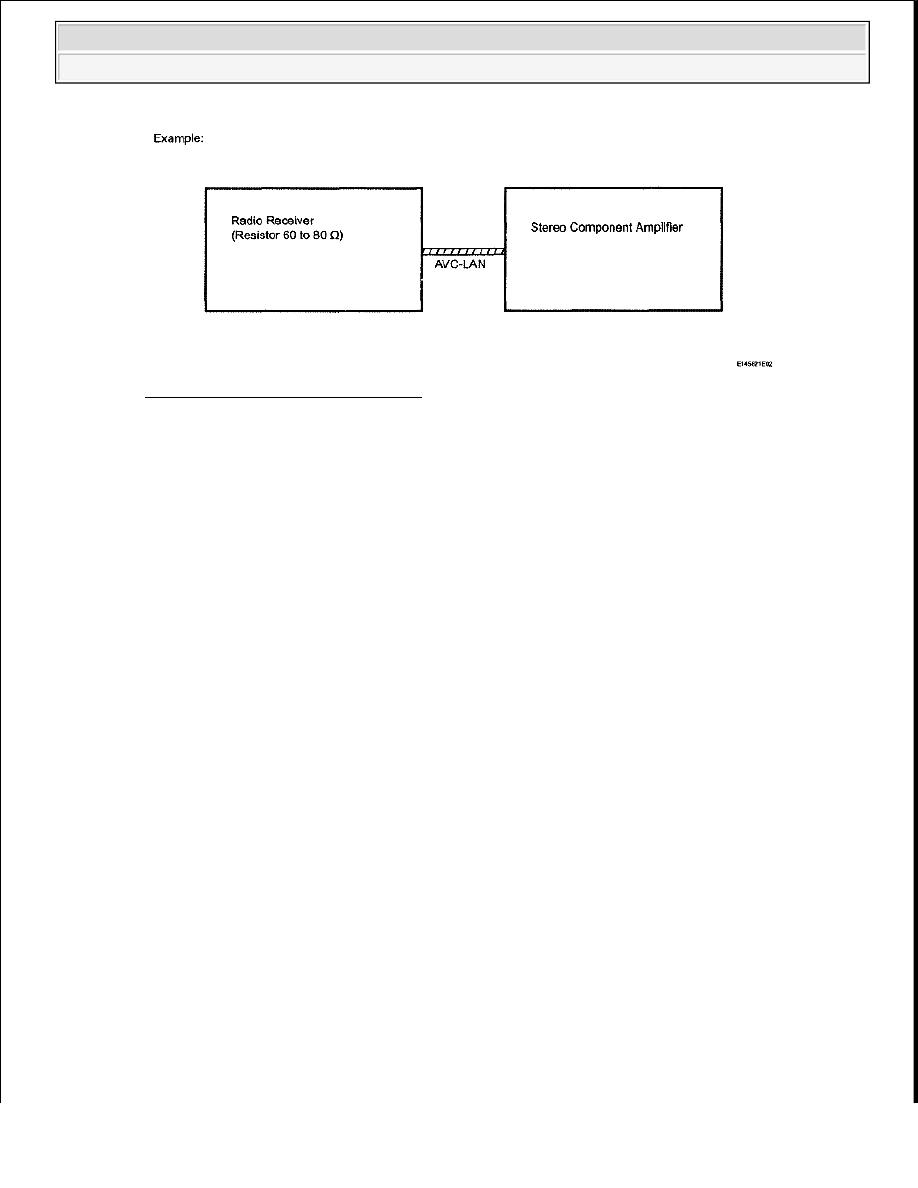

Fig. 10: AVC-LAN - Block Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

AVC-LAN, an abbreviation for "Audio Visual Communication Local Area Network", is a united
standard developed by the manufacturers in affiliation with Toyota Motor Corporation. This
standard pertains to audio and visual signals as well as switch and communication signals.

b. Purpose:

Recently, car audio systems have rapidly developed and the functions have vastly changed. The
conventional car audio system is being integrated with multi-media interfaces similar to those in
navigation systems. At the same time, customers are demanding higher quality from their audio
systems. This is merely an overview of the standardization background. The specific purposes are
as follows:

1. To solve sound problems, etc. caused by using components of different manufacturers

through signal standardization.

2. To allow each manufacturer to concentrate on developing products they do best. From this,

reasonably priced products can be produced.

HINT:



If a short to +B or short to ground is detected in the AVC-LAN circuit, communication
is interrupted and the audio system will stop functioning.



If the audio system has a navigation system installed, the multi-display unit acts as the
master unit. If the navigation system is not installed, the audio head unit acts as the
master unit instead. If the radio and navigation assembly is installed, it is the master
unit.

4. COMMUNICATION SYSTEM OUTLINE

a. Components of the audio system communicate with each other via the AVC-LAN.

b. The master component of the AVC-LAN is a radio receiver with a 60 to 80 ohms resistor. This is

essential for communication.

c. If a short circuit or open circuit occurs in the AVC-LAN circuit, communication is interrupted and

the audio system will stop functioning.
