COMPONENT OPERATING RANGE

WIRING DIAGRAM

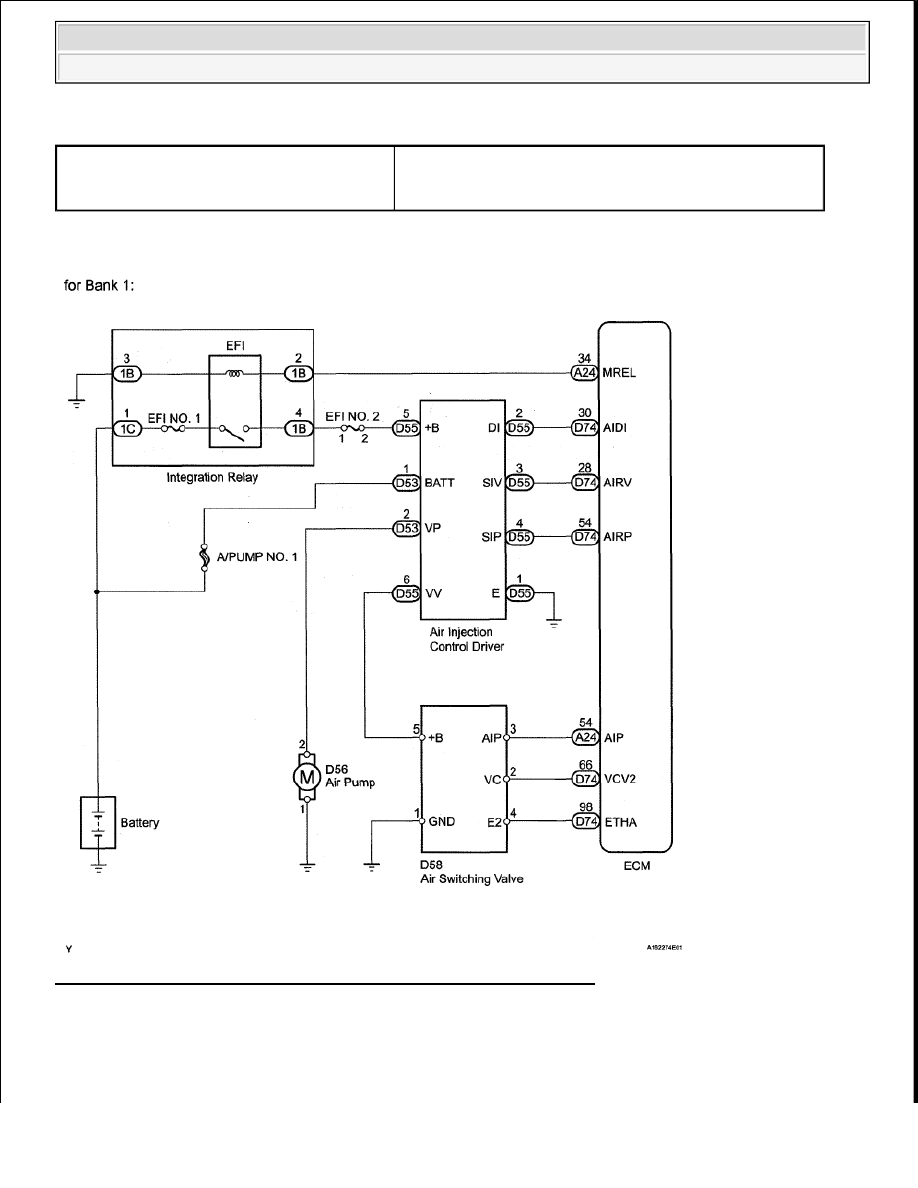

Fig. 141: Secondary Air Injection System Wiring Diagram For Bank 1

Diagnostic signal duty ratio from air injection
control driver

70% or more, and 90% or less when secondary air
injection system operating.
0% when secondary air injection system not operating.



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra

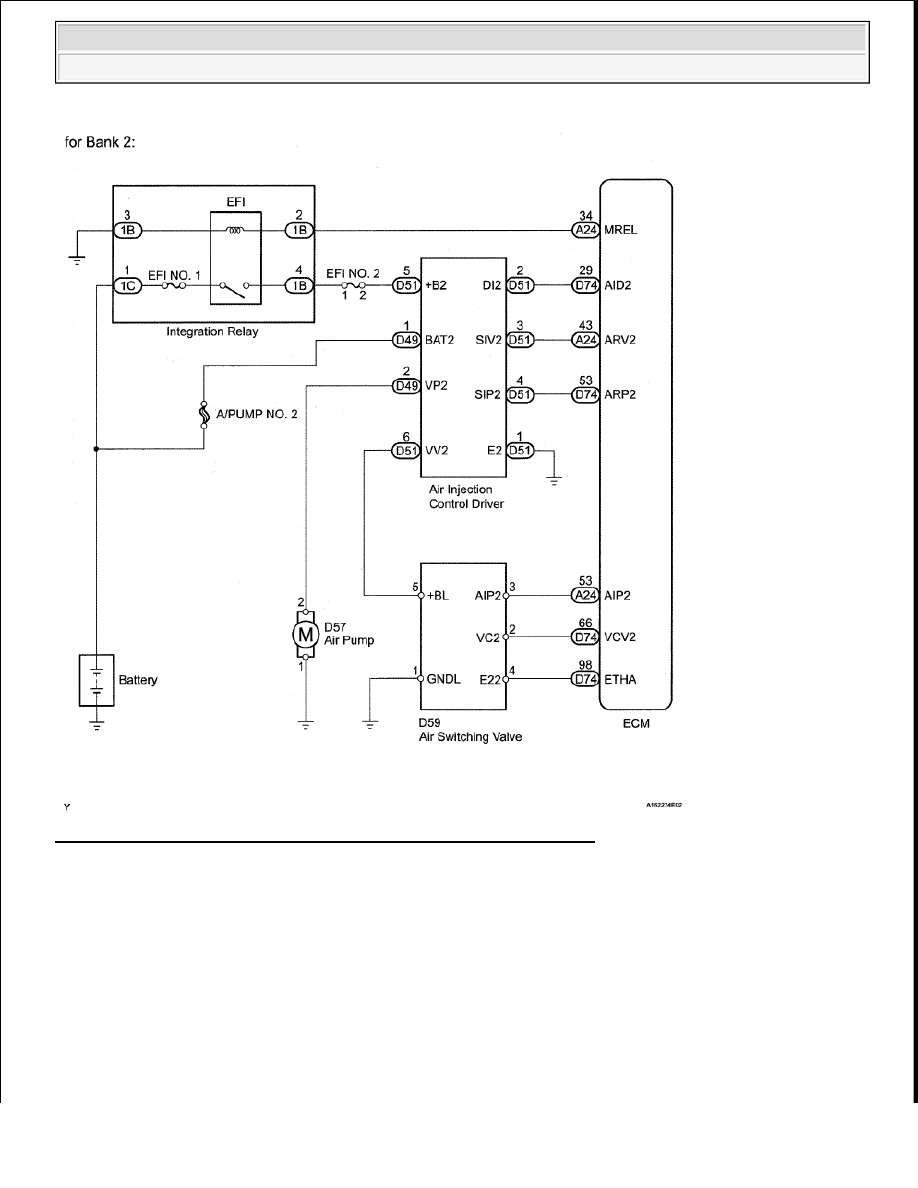

Fig. 142: Secondary Air Injection System Wiring Diagram For Bank 2

INSPECTION PROCEDURE

HINT:

Diagnostic information output by the AID can be confirmed by connecting an oscilloscope to the diagnostic
information terminal of the AID. Reading the waveform while performing the AIR system intrusive operation
provided in the System Check function allows the possible trouble areas to be narrowed down.

NOTE:



This Air Injection Check only allows technicians to operate the AIR system
for a maximum of 5 seconds. Furthermore, the check can only be
performed up to 4 times per trip. If the test is repeated, intervals of at least



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































ECM COMMANDS CHART

30 seconds are required between checks. While AIR system operation
using the Techstream is prohibited, the Techstream display indicates the
prohibition (Wait or Error).

If an Error is displayed on the Techstream during the test, stop the engine
for 10 minutes, and then try again.



Performing the Air Injection Check repetitively may cause damage to the
AIR system. If necessary, leave an interval of several minutes between
System Check operations to prevent the system from overheating.



When performing the Air Injection Check operation after the battery cable
has been reconnected, wait for 7 minutes with the ignition switch turned
ON or the engine running.



Turn the ignition switch OFF when the Air Injection Check operation
finishes.

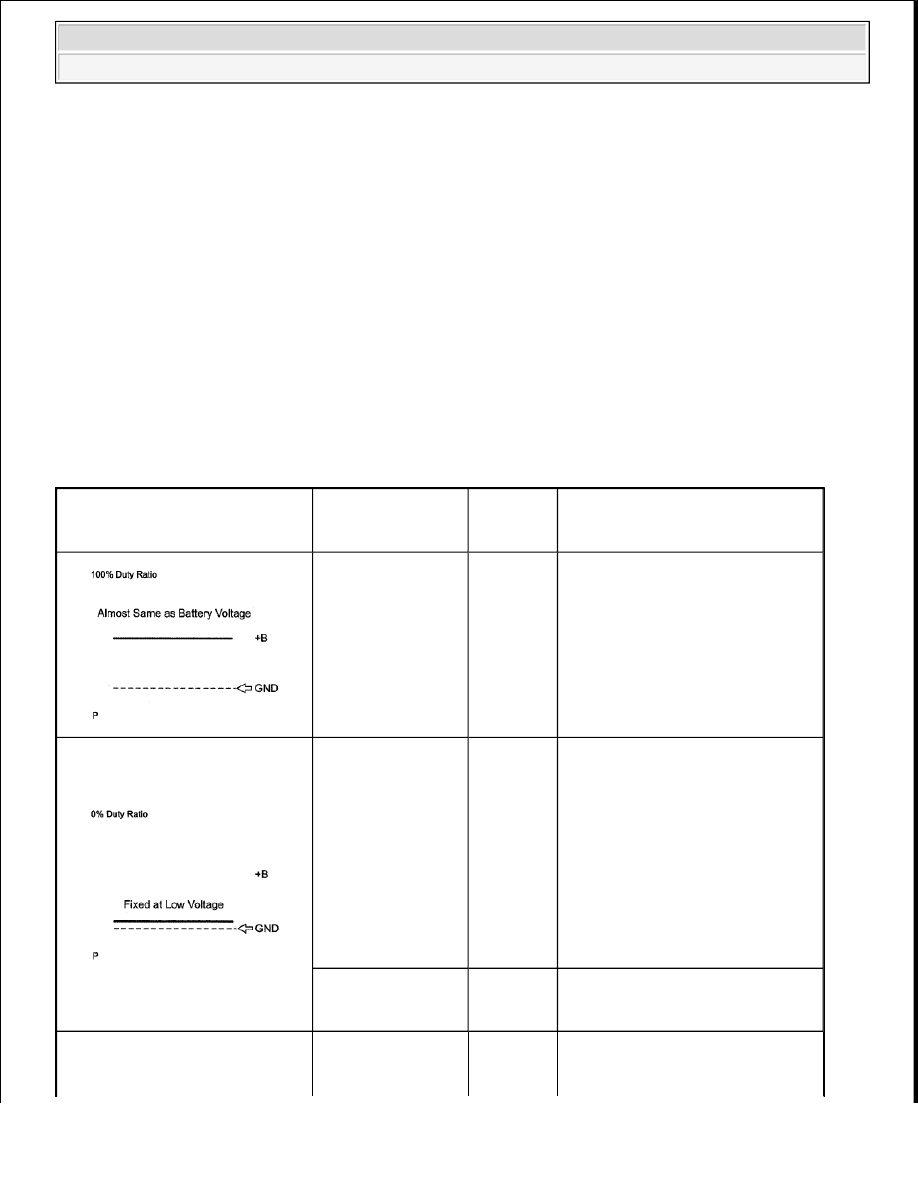

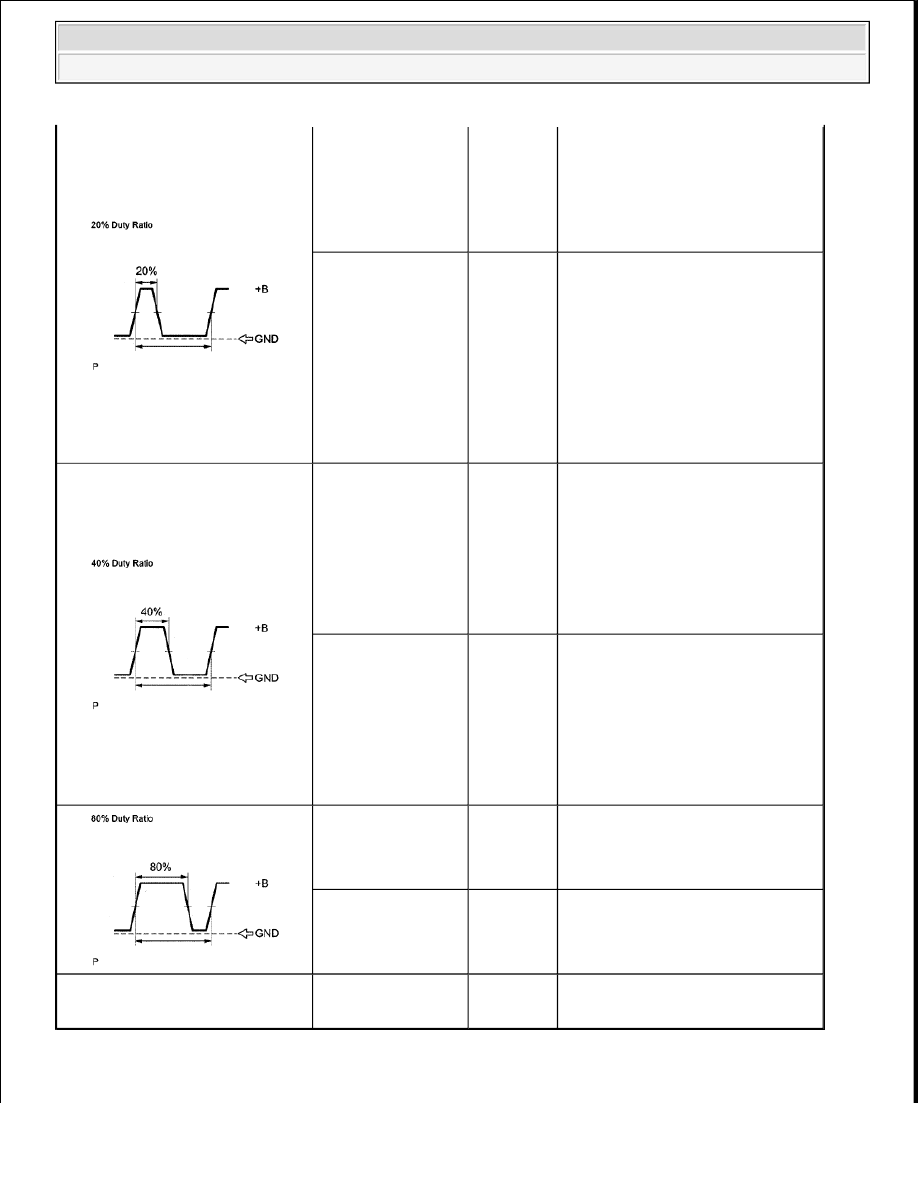

AID Diagnostic Signal

Waveforms

ECM Command

DTCs

(ECM

Output)

Suspected Trouble Area

Any Secondary Air

Injection (AIR)

System operation

P1613
P1614



Open in diagnostic signal
circuit



Air Injection Control Driver
(AID)



Open in AID +B circuit (AID
power source)



Short between +B and
diagnostic signal circuits

AIR System: ON

(Air pump ON, ASV

ON)

P1613
P1614



Open or short in air pump or
Air Switching Valve (ASV)
command signal circuit
(ECM - AID)



Open in AID ground circuit



Short between diagnostic
signal circuit and body
ground



AID



ECM

AIR System: OFF

(Air pump OFF,

ASV OFF)

-

Normal



Short between air pump drive
circuit and body ground



2008 Toyota Tundra

2008 ENGINE PERFORMANCE Engine Control System (1GR-FE) - Tundra































HINT:

Air Pump: ON

P0418
P0419



Harness and connector (AID -
Pump)



Air pump



AID



ECM

Air Pump: OFF

P0418
P0419



Open in air pump drive
circuit (AID - Pump), or short
between air pump drive
circuit and +B



Harness and connector (AID -
Pump)



Air pump



AID



ECM

ASV: ON

P0412
P0415



Short between ASV drive
circuit and body ground



Harness and connector (AID -
ASV)



ASV



AID



ECM

ASV: OFF

P0412
P0415



Open in ASV drive circuit
(AID - ASV)



Harness and connector (AID -
ASV)



AID



ASV



ECM

AIR System: OFF

(Air pump OFF,

ASV OFF)

P1613
P1614



AID



ECM

AIR System: ON

(Air pump ON, ASV

ON)

-

Normal

Other than above (other than 0,

20,40, 80 and 100% duty)

-

P1613
P1614



AID



Open in AID ground circuit
