2. INSPECT DRIVE BELT

DRIVE BELT SPECIFICATION

3. REPLACE SPARK PLUGS

SPARK PLUGS SPECIFICATION

4. REPLACE ENGINE OIL AND OIL FILTER

ENGINE OIL AND OIL FILTER SPECIFICATION

5. REPLACE ENGINE COOLANT

ENGINE COOLANT SPECIFICATION

6. INSPECT EXHAUST PIPES AND MOUNTINGS

a. Visually check the pipes, hangers and connections for severe corrosion, leaks or damage.

7. INSPECT AIR CLEANER FILTER

a. Remove the air cleaner filter.

b. Visually check that the air cleaner filter is not excessively damaged or oily.

Type See Procedures

1GR-FE REMOVAL

2UZ-FE REMOVAL

3UR-FE REMOVAL

Type

See procedures

1GR-FE

ON-VEHICLE

INSPECTION

2UZ-FE

ON-VEHICLE

INSPECTION

3UR-FE

ON-VEHICLE

INSPECTION

Type

See procedures

1GR-FE

ON-VEHICLE

INSPECTION

2UZ-FE

ON-VEHICLE

INSPECTION

3UR-FE

ON-VEHICLE

INSPECTION

Type

See procedures

1GR-FE

REPLACEMENT

2UZ-FE

REPLACEMENT

3UR-FE

REPLACEMENT



2009 Toyota Tundra

2009 MAINTENANCE Maintenance - Tundra





























c. Replace the air cleaner filter with a new one, if necessary.

8. INSPECT FUEL TANK CAP GASKET

FUEL TANK CAP GASKET SPECIFICATION

9. INSPECT FUEL LINES, FUEL LINE CONNECTIONS, FUEL TANK VAPOR VENT SYSTEM

HOSES AND FUEL TANK BAND

a. Visually check the fuel lines and hoses for cracks, leakage, loose connections and deformation.

Also, visually check the tank band for looseness.

10. INSPECT CHARCOAL CANISTER (for 2UZ-FE) (See INSPECTION )

11. INSPECT VALVE CLEARANCE

VALVE CLEARANCE SPECIFICATION

BRAKE

GENERAL MAINTENANCE

1. INSPECT BRAKE LINE PIPES AND HOSES

HINT:

Work in a well-lighted area. Turn the front wheels fully to the right or left before beginning the
inspection.

a. Using a mirror, check the entire circumference and length of the brake lines and hoses for:



Damage



Wear



Deformation



Cracks



Corrosion



Leaks



Bends



Twists

Type

See procedures

1GR-FE

INSPECTION

2UZ-FE

INSPECTION

3UR-FE

INSPECTION

Type

See procedures

1GR-FE

ADJUSTMENT

2UZ-FE

ADJUSTMENT



2009 Toyota Tundra

2009 MAINTENANCE Maintenance - Tundra





























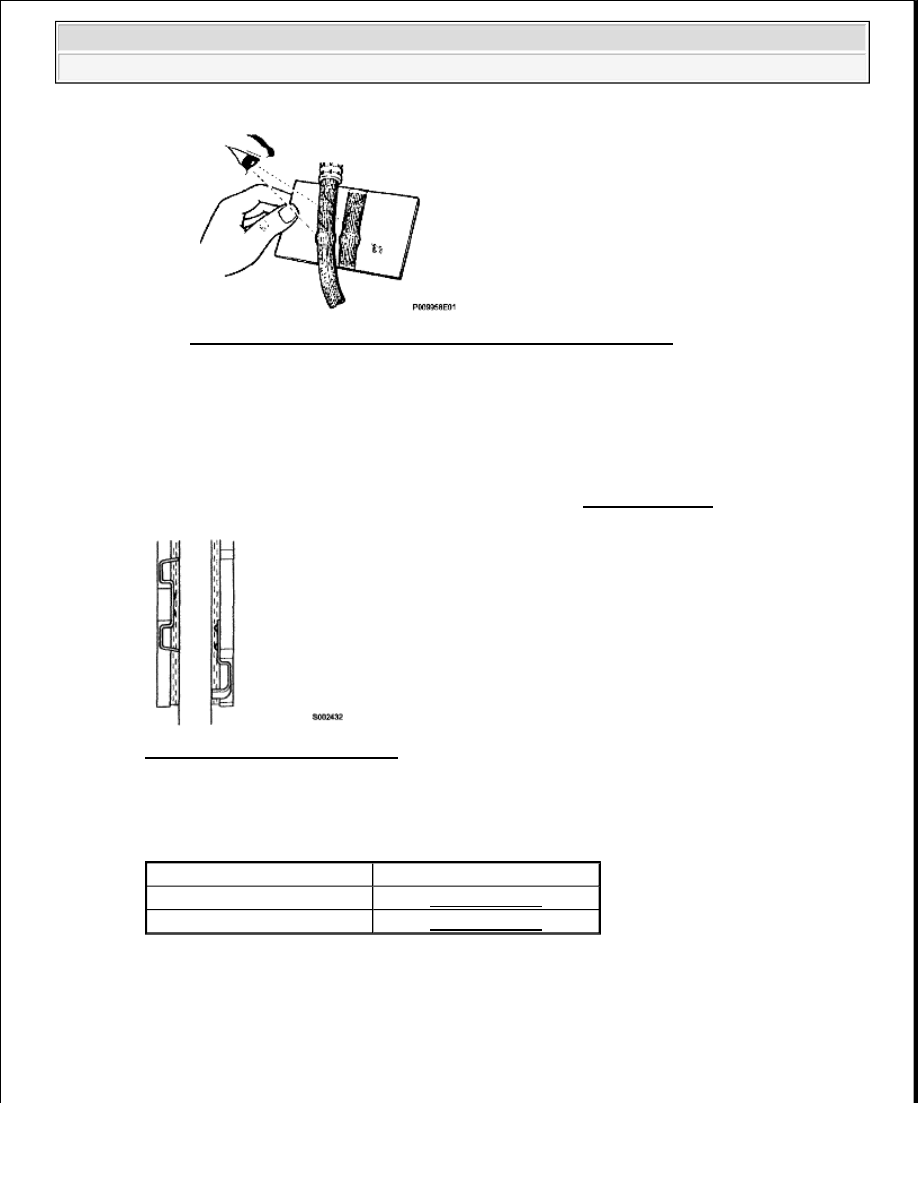

Fig. 1: Inspecting Brake Line Pipes And Hoses Using A Mirror
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check all the clamps for tightness and the connections for leakage.

c. Check that the hoses and lines are not near sharp edges, moving parts or the exhaust system.

d. Check that the lines are installed properly and pass through the center of the grommets.

2. INSPECT BRAKE LININGS AND DRUMS, PADS AND DISCS

a. Check the brake linings and drums of the parking brake (see DISASSEMBLY ).

Fig. 2: Identifying Brake Linings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check the brake pads and discs.

BRAKE PADS AND DISCS SPECIFICATION

HINT:



If a squealing or scraping noise is heard from the brake while driving, check the pad wear
indicator.



If there are traces of the indicator contacting the disc rotor, the disc pad should be replaced.

Type

See procedures

Front

INSPECTION

Rear

INSPECTION



2009 Toyota Tundra

2009 MAINTENANCE Maintenance - Tundra





























CHASSIS

GENERAL MAINTENANCE

1. INSPECT STEERING LINKAGE & GEAR HOUSING

a. Check the steering wheel free play (see ON-VEHICLE INSPECTION ).

b. Check the steering linkage for looseness or damage.

1. Check that the tie rod ends do not have excessive play.

2. Check that the dust seals and boots are not damaged.

3. Check that the boot clamps are not loose.

4. Check that the steering gear housing is not damaged.

5. Check that the connectors are properly connected to the steering gear housing.

2. INSPECT STEERING GEAR HOUSING OIL

a. Check for steering gear housing oil leakage. If leakage is found, check and repair the cause.

3. INSPECT BALL JOINT AND DUST COVER

a. Inspect the ball joints for excessive looseness.

1. Jack up the front of the vehicle and place wooden blocks with a height of 180 to 200 mm

(7.09 to 7.87 in.) under the front tires.

2. Lower the vehicle until the front coil spring has about half its ordinary load. Place stands

under the vehicle for safety.

3. Check that the front wheels are pointing straight ahead. Use wheel chocks on all 4 wheels.

4. Using a lever, pry up the end of the lower arm. Check the amount of play.

Maximum ball joint vertical play:

0 mm (0 in.)

If there is any play, replace the ball joint.

b. Check the dust cover for damage.

4. INSPECT DRIVE SHAFT BOOTS (for 4WD)

a. Check the drive shaft boots for loose clamps, grease leakage, kinks or damage.

5. CHECK AUTOMATIC TRANSMISSION FLUID

a. Visually check the transmission for fluid leakage. If oil is leaking, find the cause and repair it.

AUTOMATIC TRANSMISSION FLUID SPECIFICATION

Type

See procedures

A750E

AUTOMATIC

TRANSMISSION FLUID

A750F

AUTOMATIC

TRANSMISSION FLUID
