Toyota Tundra. Manual - part 1122

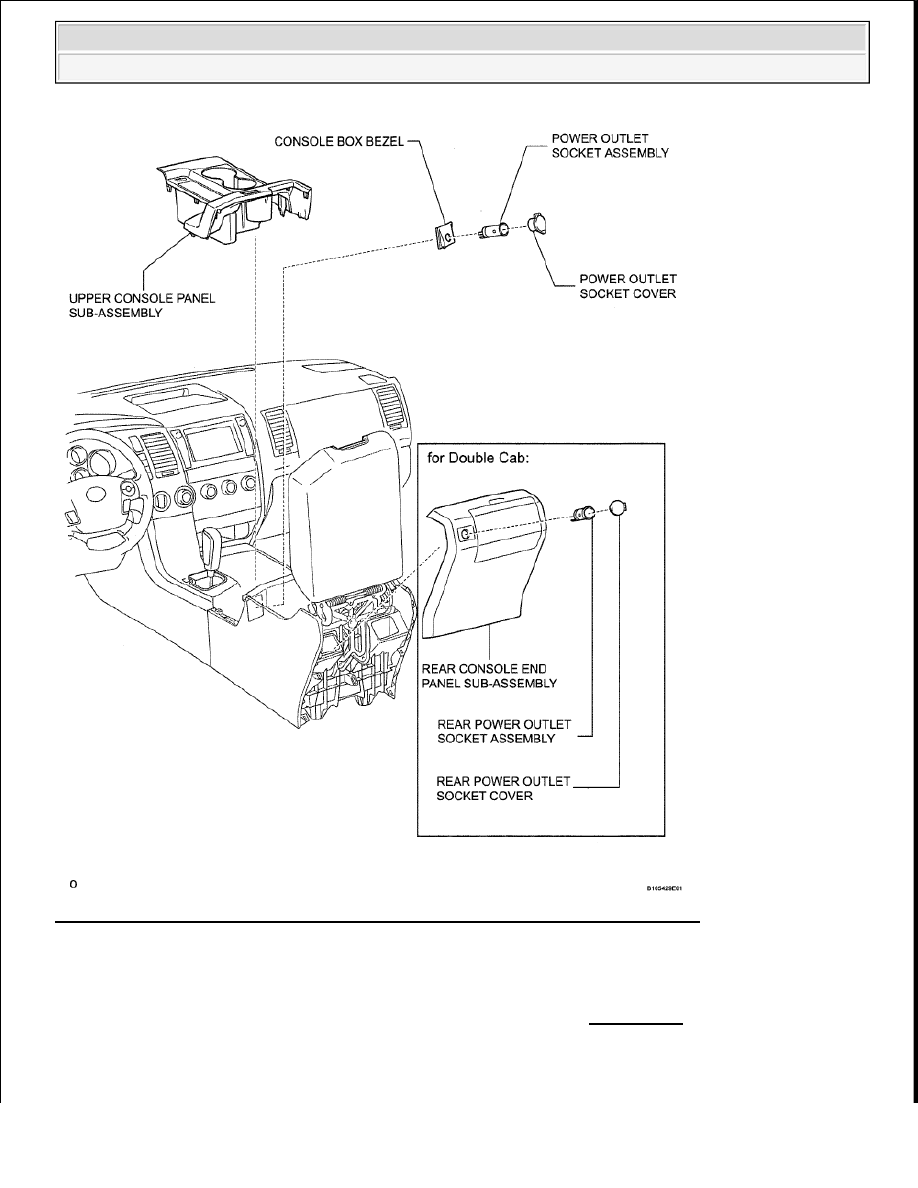

Fig. 56: Identifying Center Power Outlet Socket Components (For Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

2. REMOVE CONSOLE BOX BEZEL

a. Disconnect the connector.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































b. Using a screwdriver, detach the 5 claws and remove the console box bezel.

HINT:

Tape the screwdriver tip before use.

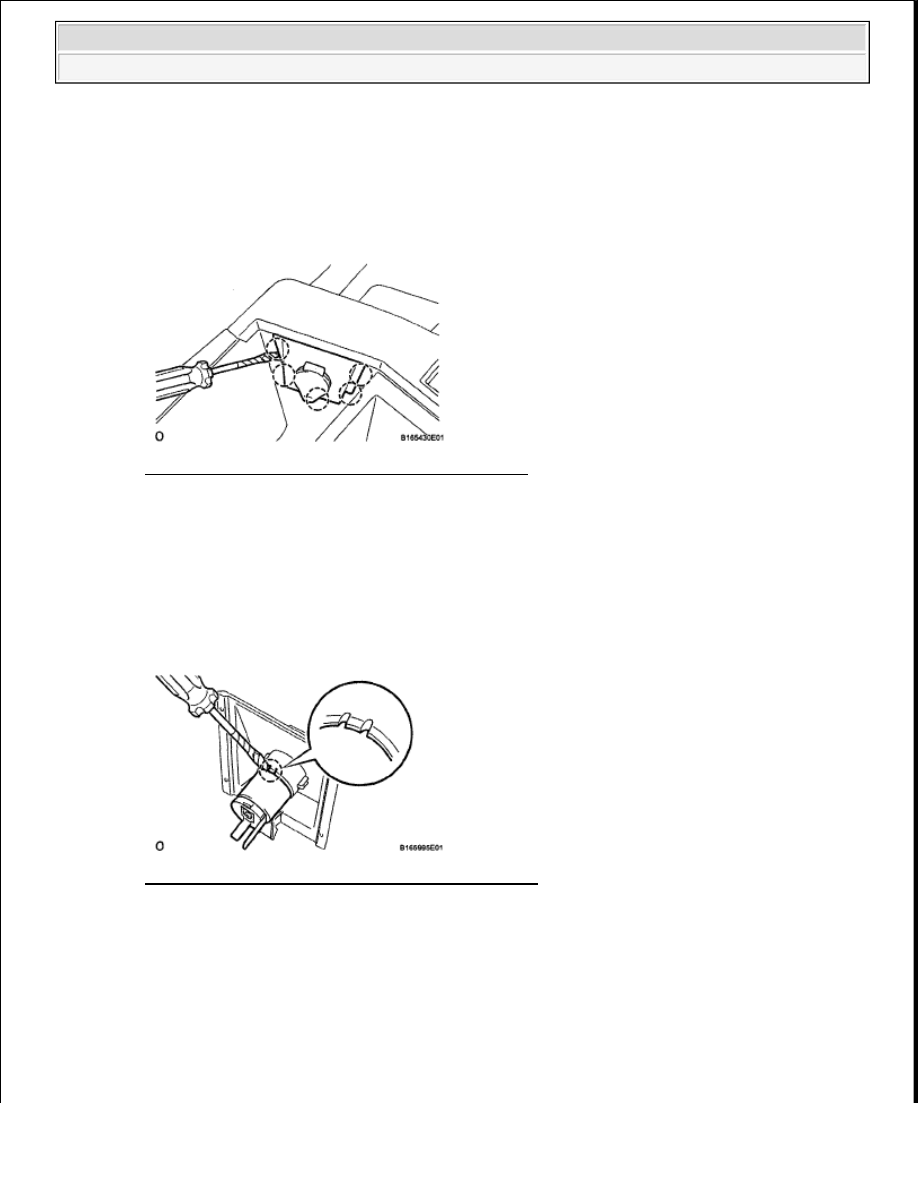

Fig. 57: Identifying Console Box Bezel And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE POWER OUTLET SOCKET ASSEMBLY

a. Using a screwdriver, detach the claw and remove the power outlet socket.

HINT:

Tape the screwdriver tip before use.

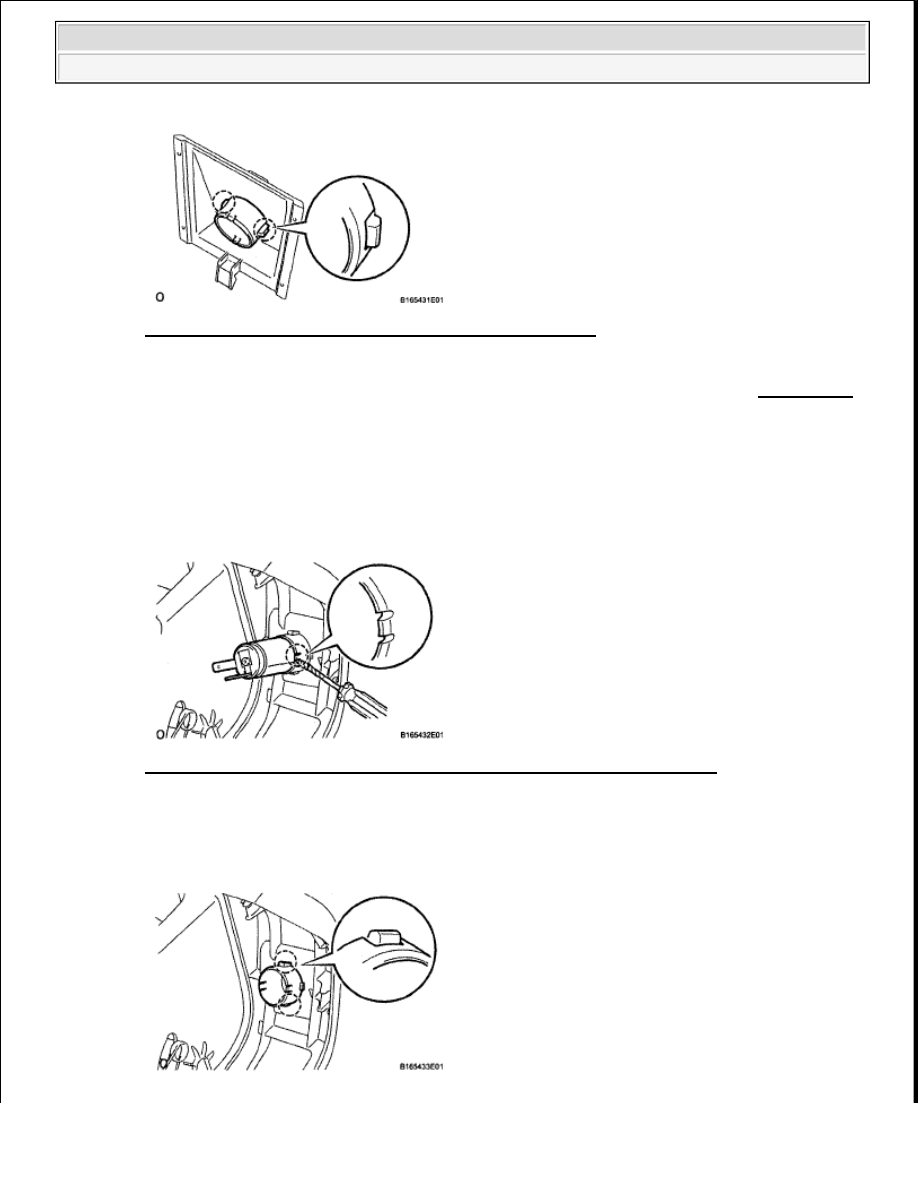

Fig. 58: Identifying Power Outlet Socket And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE POWER OUTLET SOCKET COVER

a. Detach the 2 claws and remove the power outlet socket cover.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































Fig. 59: Identifying Power Outlet Socket Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (for Double Cab) (See REMOVAL )

6. REMOVE REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

a. Using a screwdriver, detach the claw and remove the power outlet socket.

HINT:

Tape the screwdriver tip before use.

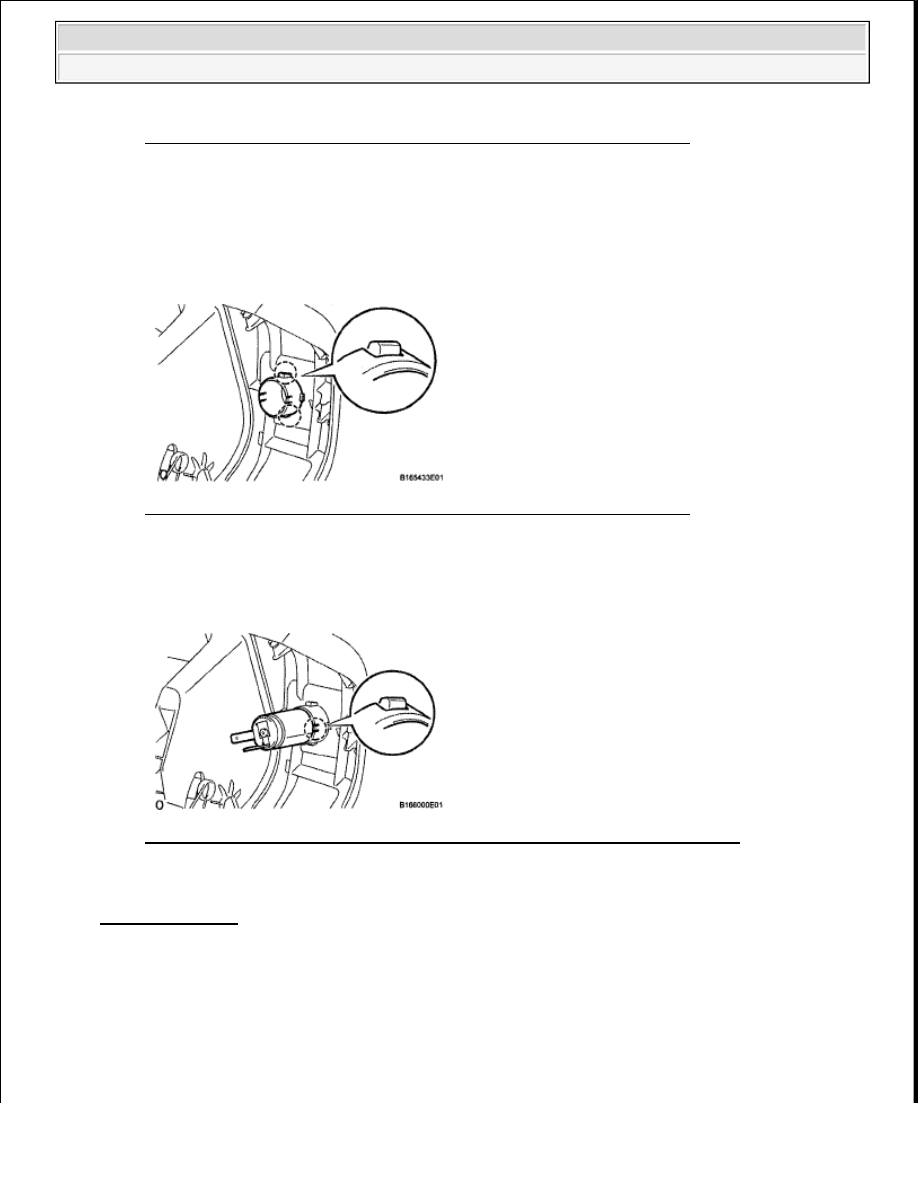

Fig. 60: Identifying Rear Power Outlet Socket Assembly (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR POWER OUTLET SOCKET COVER (for Double Cab)

a. Detach the 2 claws and remove the power outlet socket cover.



2009 Toyota Tundra

2009 ELECTRICAL Power Outlet - Tundra































Fig. 61: Identifying Rear Power Outlet Socket Cover (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR POWER OUTLET SOCKET COVER (for Double Cab)

a. Attach the 2 claws to install the power outlet socket cover.

Fig. 62: Identifying Rear Power Outlet Socket Cover (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

a. Attach the claw to install the power outlet socket.

Fig. 63: Identifying Rear Console End Panel Sub-Assembly (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (for Double Cab) (See

INSTALLATION )

4. INSTALL POWER OUTLET SOCKET COVER

a. Attach the 2 claws to install the power outlet socket cover.
