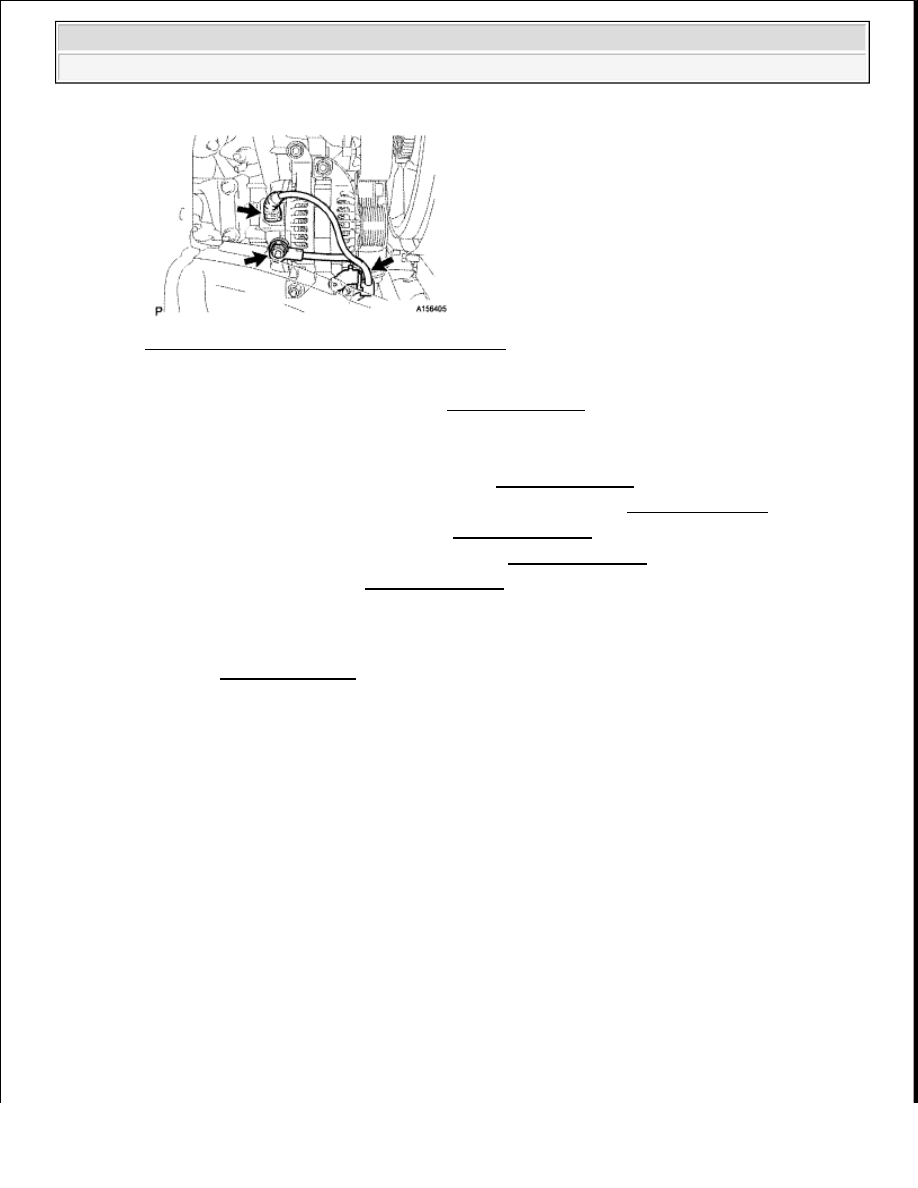

Fig. 44: Identifying Wire Harness Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT VANE PUMP ASSEMBLY (See INSTALLATION )

3. INSTALL FRONT FENDER APRON SEAL RH

a. Install the apron seal with the 5 clips.

4. INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

5. INSTALL NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY (See REPLACEMENT )

6. INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

7. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

8. INSTALL V-BANK COVER (See INSTALLATION )

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FE) - Tundra































2009 TOYOTA

Tundra

BUZZERS, RELAYS & TIMERS

BUZZERS, RELAYS & TIMERS LOCATION

CIRCUIT PROTECTION DEVICES

CIRCUIT PROTECTION DEVICES LOCATION

Component

Location

ACC Cut Relay (Column Shift)

Right side of dash. See Fig. 25.

ACC Cut Relay (Floor Shift)

Right side of dash. See Fig. 21.

BACK P/W No. 1 & No. 2 Relay

Engine room R/B. See Fig. 7.

Back-Up Light Relay (Column Shift)

Left side of dash. See Fig. 24.

Back-Up Light Relay (Floor Shift)

Left side of dash. See Fig. 2.

BRK NO. 1 Relay

Engine room R/B. See Fig. 7.

BRK NO. 2 Relay

Engine room R/B. See Fig. 7.

C/OPN Relay

Engine room R/B. See Fig. 7.

DEFOG Relay

Engine room R/B. See Fig. 7.

DEICER Relay

Engine room R/B. See Fig. 7.

DIM Relay

Engine room R/B. See Fig. 7.

Flasher Relay (Column Shift)

Left side of dash. See Fig. 3.

Flasher Relay (Floor Shift)

Left side of dash. See Fig. 20.

FOG Relay

Engine room R/B. See Fig. 7.

F/PMP Relay

Engine room R/B. See Fig. 7.

F/PMP VSV Relay

Engine room R/B. See Fig. 7.

HEAD Relay

Engine room R/B. See Fig. 7.

MG CLT Relay

Engine room R/B. See Fig. 7.

SECURITY HORN Relay

Engine room R/B. See Fig. 7.

Skid Control Buzzer (Column Shift)

Left side of dash. See Fig. 24.

Skid Control Buzzer (Floor Shift)

Left side of dash. See Fig. 20.

ST Relay

Engine room R/B. See Fig. 7.

SUB BATT Relay

Engine room R/B. See Fig. 7.

TOW TAIL Relay

Engine room R/B. See Fig. 7.

Wireless Door Lock Buzzer (4.0L)

Left front of engine compartment. See Fig. 16.

Wireless Door Lock Buzzer (4.7L)

Left front of engine compartment. See Fig. 12.

Wireless Door Lock Buzzer (5.7L)

Left front of engine compartment. See Fig. 8.

Component

Location

Driver Side J/B (Column Shift)

Left side of dash. See Fig. 3.

Driver Side J/B (Floor Shift)

Left side of dash. See Fig. 2.



2009 Toyota Tundra

2009 TOYOTA Tundra





2009 Toyota Tundra

2009 TOYOTA Tundra























































CONTROL UNITS

CONTROL UNITS LOCATION

Engine Room J/B

Left side of engine compartment. See Fig. 1.

Engine Room R/B

Left side of engine compartment. See Fig. 1.

J/B No. 3 (Column Shift)

Right side of dash. See Fig. 2.

J/B No. 3 (Floor Shift)

Right side of dash. See Fig. 2.

J/B No. 4 (Column Shift)

Left side of dash. See Fig. 3.

J/B No. 4 (Floor Shift)

Left side of dash. See Fig. 2.

J/B No. 5 (Column Shift)

Left side of dash. See Fig. 3.

J/B No. 5 (Floor Shift)

Left side of dash. See Fig. 2.

Component

Location

Air Injection Control Driver (Bank 1)

Left rear of engine compartment. See Fig. 1.

Air Injection Control Driver (Bank 2)

Left side of engine compartment. See Fig. 1.

Canister Pump Module (CrewMax) (R1)

Near fuel tank. See Fig. 48.

Canister Pump Module (Double Cab)

Near fuel tank. See Fig. 29.

Canister Pump Module (Regular Cab)

Near fuel tank. See Fig. 31.

Center Airbag ECU (Column Shift)

Center of dash. See Fig. 24.

Center Airbag ECU (Floor Shift)

Under center console. See Fig. 2.

Clearance Sonar ECU (Column Shift)

Right side of dash. See Fig. 3.

Clearance Sonar ECU (Floor Shift)

Right side of dash. See Fig. 2.

Door Control Receiver (CrewMax) (Q7)

Right "C" pillar. See Fig. 48.

Door Control Receiver (Double Cab)

Right "C" pillar. See Fig. 4.

Door Control Receiver (Regular Cab)

Right "C" pillar. See Fig. 31.

Engine Control Module

Right rear of engine compartment. See Fig. 1.

Front Power Seat ECU & Switch LH

Driver's seat. See Fig. 6.

Fuel Pump Control ECU (CrewMax) (R7)

Fuel tank assembly. See Fig. 48.

Fuel Pump Control ECU (Double Cab)

Fuel tank assembly. See Fig. 29.

Fuel Pump Control ECU (Regular Cab)

Fuel tank assembly. See Fig. 5.

Glass Breakage Sensor ECU (Column Shift)

Left side of dash. See Fig. 3.

Glass Breakage Sensor ECU (Floor Shift)

Left side of dash. See Fig. 2.

Main Body ECU (Column Shift)

Left side of dash. See Fig. 24.

Main Body ECU (Floor Shift)

Left side of dash. See Fig. 20.

Multiplex Tilt & Telescopic ECU (Floor Shift)

Left side of dash. See Fig. 2.

Occupant Detection ECU (Bench Seat)

Front passenger's seat. See Fig. 33.

Occupant Detection ECU (Separate Seat)

Front passenger's seat. See Fig. 6.

Outer Mirror Control ECU (CrewMax) (N7)

Driver's door. See Fig. 49.

Outer Mirror Control ECU (Double Cab)

Driver's door. See Fig. 28.

Power Source Control ECU (Column Shift)

Right side of dash. See Fig. 3.

Power Source Control ECU (Floor Shift)

Right side of dash. See Fig. 20.



2009 Toyota Tundra

2009 TOYOTA Tundra





























MOTORS

MOTORS LOCATION

Shift Lock Control ECU (Column Shift)

Under center console. See Fig. 3.

Shift Lock Control ECU (Floor Shift)

Under center console. See Fig. 2.

Skid Control ECU W/Actuator

Left side of engine compartment. See Fig. 1.

Sliding Roof ECU (Q10)

Center front of roof. See Fig. 48.

Tire Pressure Warning Antenna & Receiver (Double
Cab)

Rear of roof. See Fig. 28.

Tire Pressure Warning Antenna & Receiver
(Regular Cab)

Rear of roof. See Fig. 30.

Tire Pressure Warning ECU (Column Shift)

Right side of dash. See Fig. 3.

Tire Pressure Warning ECU (Floor Shift)

Right side of dash. See Fig. 20.

Towing Brake Controller (Column Shift)

Left side of dash. See Fig. 24.

Towing Brake Controller (Floor Shift)

Left side of dash. See Fig. 20.

Transponder Key ECU (Column Shift)

Left side of dash. See Fig. 24.

Transponder Key ECU (Floor Shift)

Center of dash. See Fig. 2.

4WD Control ECU (Column Shift)

Right side of dash. See Fig. 3.

4WD Control ECU (Floor Shift)

Right side of dash. See Fig. 2.

Component

Location

A/C Blower Assembly (Floor Shift)

Right side of dash. See Fig. 23.

ADD Actuator (4.7L)

Front of engine. See Fig. 13.

ADD Actuator (5.7L) (G1)

Front of engine. See Fig. 9.

Air Pump (Bank 1) (4.0L)

Front of engine compartment. See Fig. 19.

Air Pump (Bank 1) (4.7L)

Top of engine. See Fig. 13.

Air Pump (Bank 1) (5.7L)

Front of engine compartment. See Fig. 11.

Air Pump (Bank 2) (4.0L)

Right front of engine compartment. See Fig. 19.

Air Pump (Bank 2) (4.7L)

Right front of engine compartment. See Fig. 15.

Air Pump (Bank 2) (5.7L)

Right front of engine compartment. See Fig. 11.

Back Door Window Regulator Motor (Q10)

Right rear of cab. See Fig. 48.

Blower Motor (Column Shift)

Right side of dash. See Fig. 24.

Blower Motor (Floor Shift)

Right side of dash. See Fig. 20.

Front Door Lock Motor LH (CrewMax) (N4)

Driver's door. See Fig. 49.

Front Door Lock Motor LH (Double Cab)

Driver's door. See Fig. 28.

Front Door Lock Motor LH (Regular Cab)

Driver's door. See Fig. 30.

Front Door Lock Motor RH (CrewMax) (M4)

Front passenger's door. See Fig. 49.

Front Door Lock Motor RH (Double Cab)

Front passenger's door. See Fig. 28.

Front Door Lock Motor RH (Regular Cab)

Front passenger's door. See Fig. 30.

Front Lumbar Support Motor LH (Separate Seat)

Driver's seat. See Fig. 32.

Front Lumbar Support Motor RH (Separate Seat)

Front passenger's seat. See Fig. 32.
