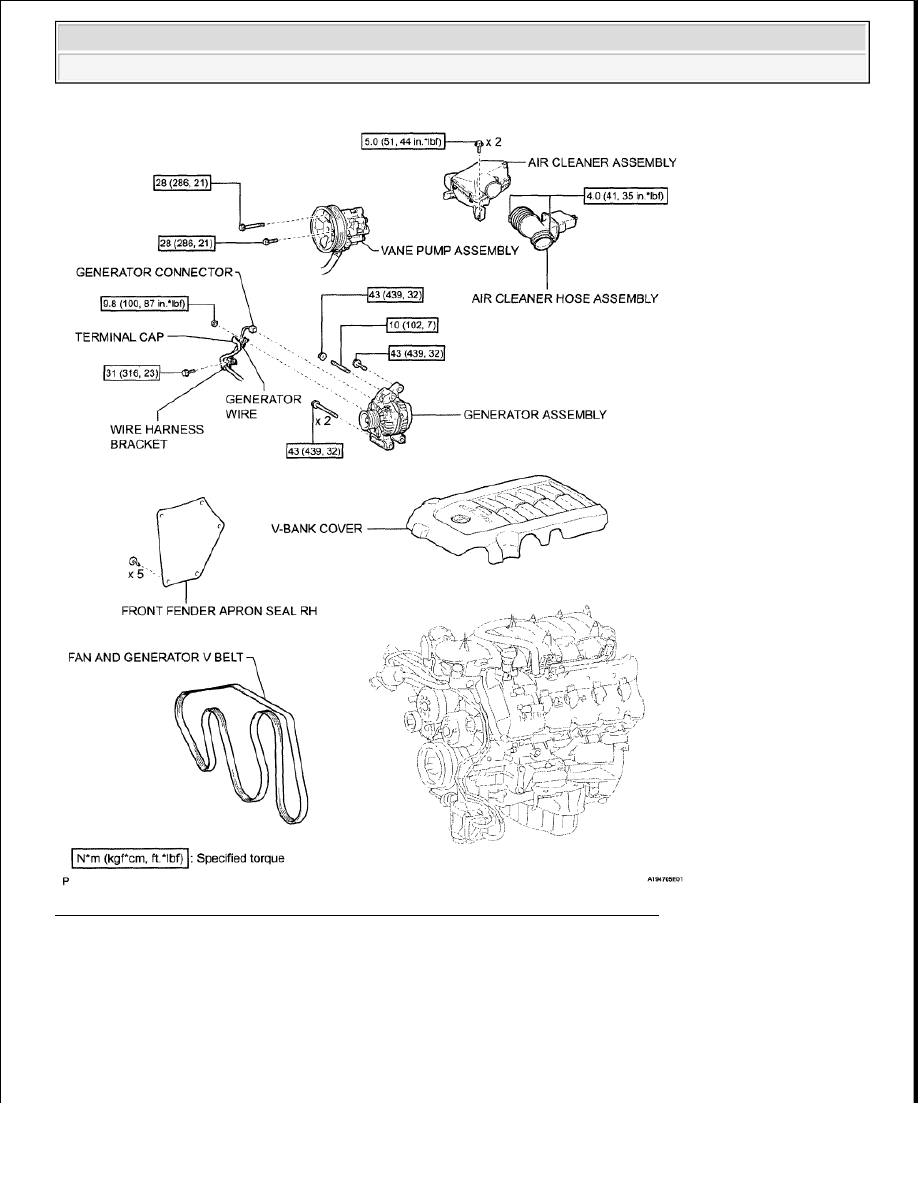

Fig. 7: Identifying Generator Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra

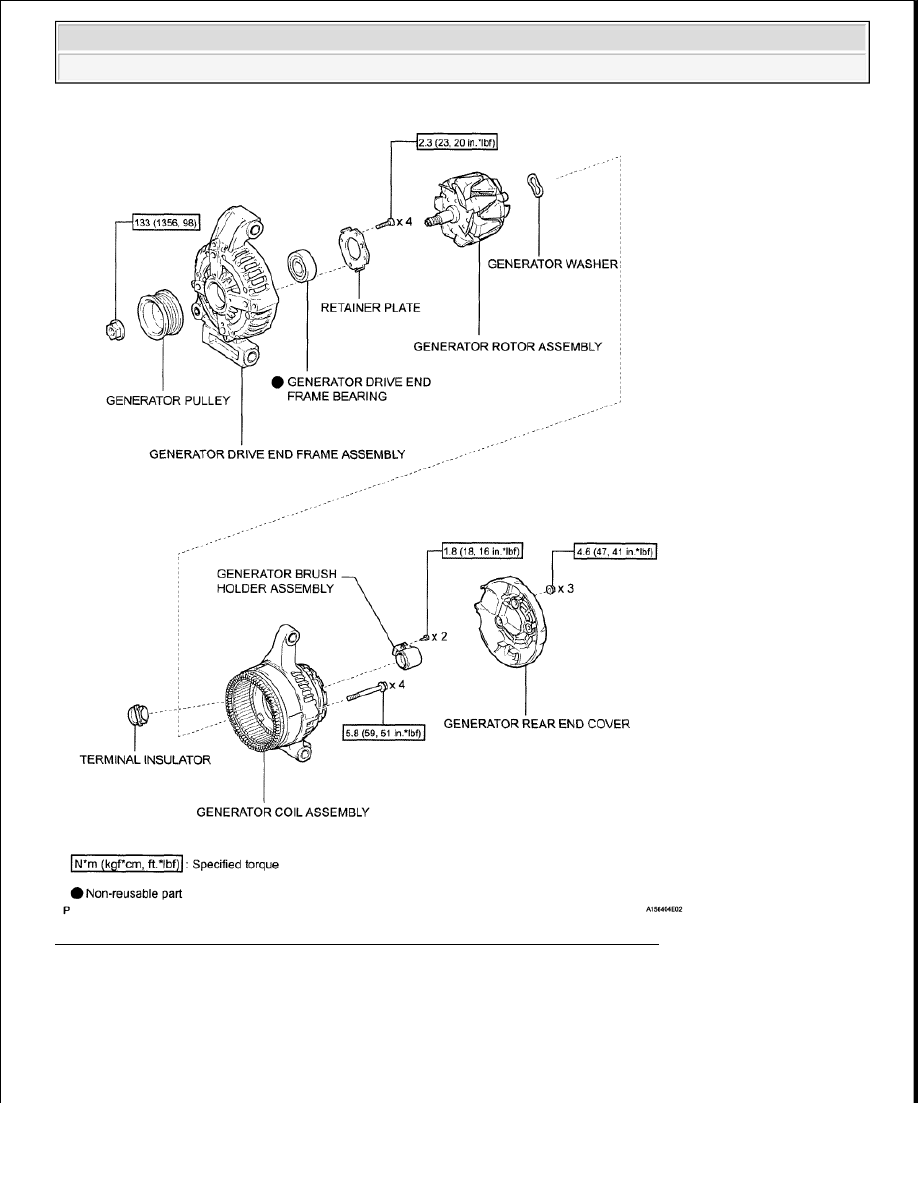

Fig. 8: Identifying Generator Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra































2. REMOVE V-BANK COVER (See REMOVAL )

3. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

4. REMOVE AIR CLEANER ASSEMBLY (See REMOVAL )

5. REMOVE NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY (See REPLACEMENT )

6. REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

7. REMOVE FRONT FENDER APRON SEAL RH

a. Remove the 5 clips and apron seal.

8. DISCONNECT VANE PUMP ASSEMBLY (See REMOVAL )

9. REMOVE GENERATOR ASSEMBLY

a. Disconnect the generator connector.

b. Remove the terminal cap and nut, and disconnect the generator wire.

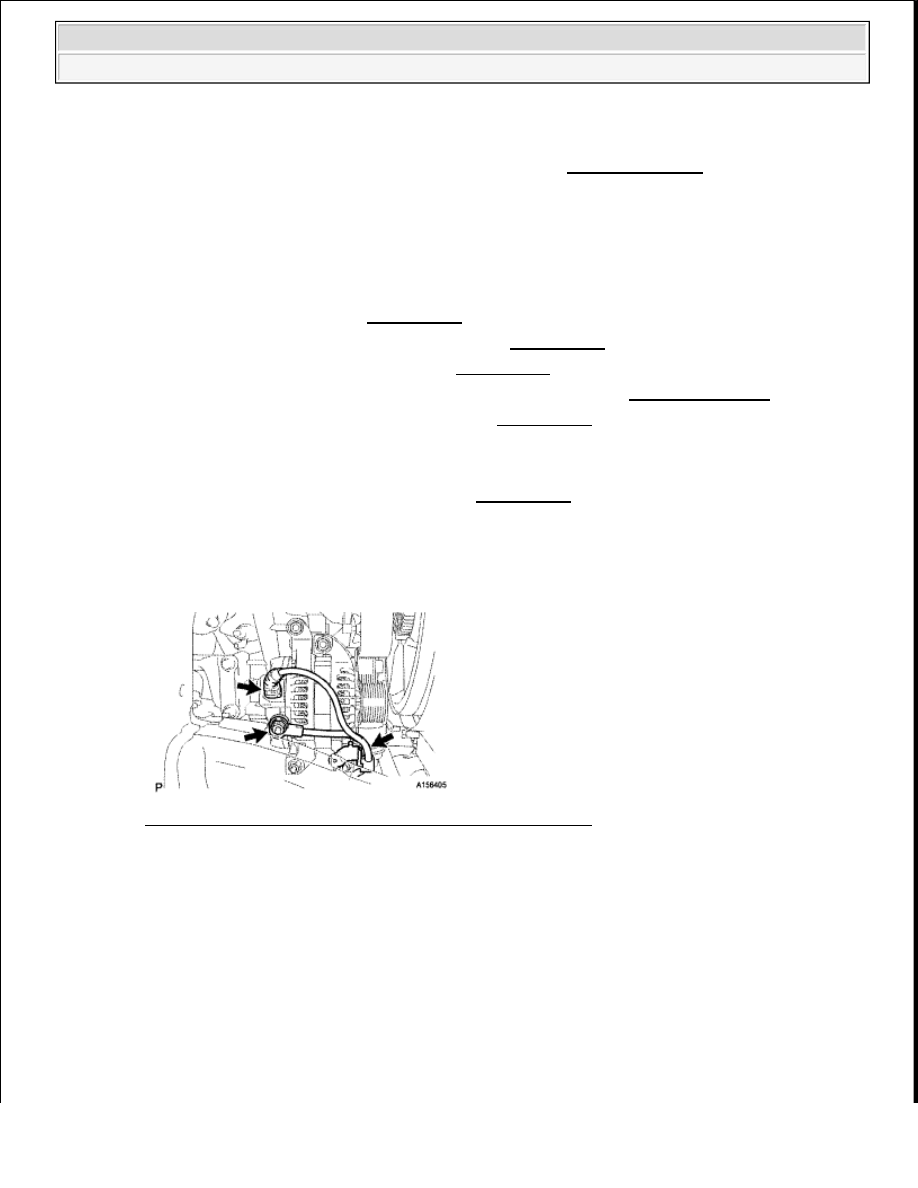

Fig. 9: Locating Generator Connector, Wire And Cap Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the bolt and disconnect the wire harness bracket from the generator.

d. Remove the 3 bolts, nut and generator.



When disconnecting the cable, some systems need to be initialized
after the cable is reconnected (See INITIALIZATION )



After the ignition switch is turned off, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch off, wait 90
seconds or more before disconnecting the cable from the negative (-)
battery terminal.



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra































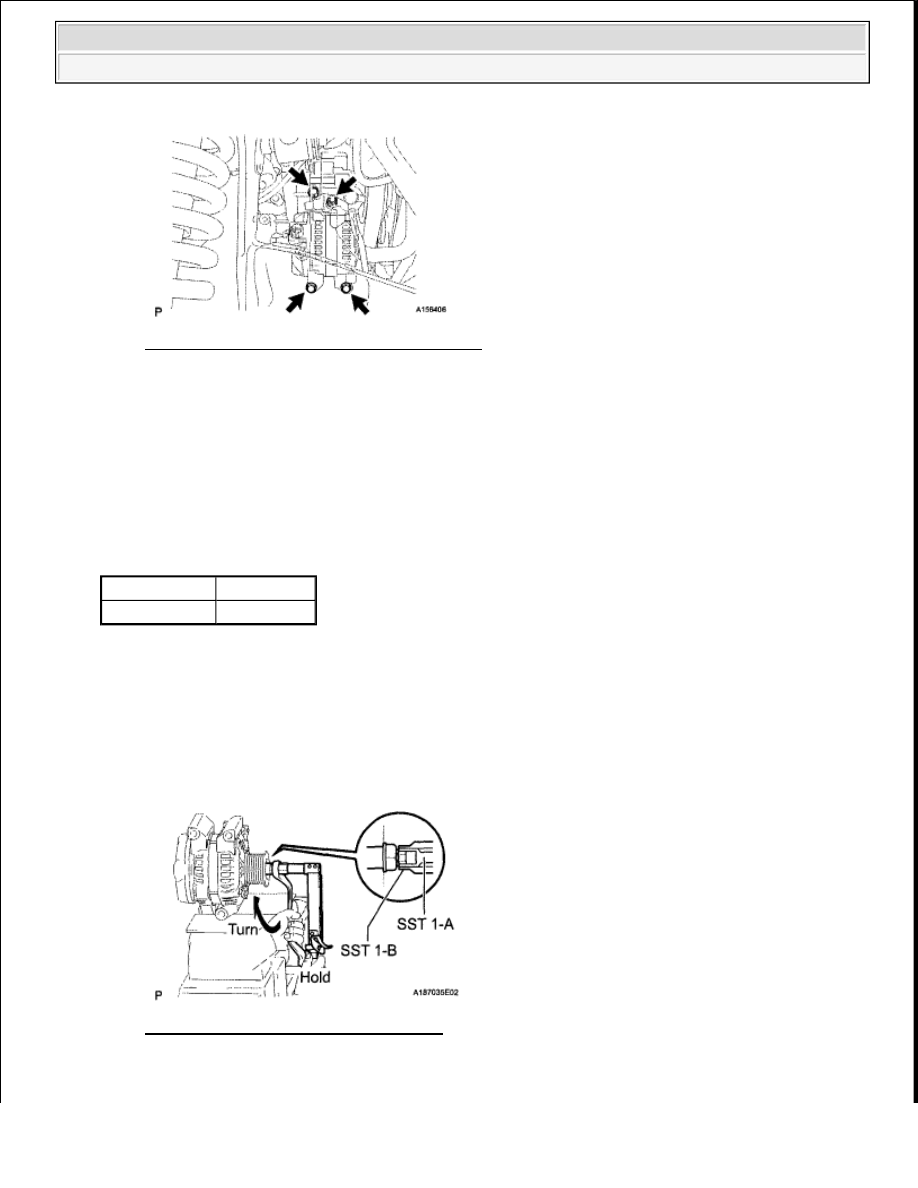

Fig. 10: Locating Generator Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE GENERATOR PULLEY

SST 09820-63011 (09820-06010, 09820-06021)

HINT:

SST REFERENCE CHART

a. Clamp the generator housing stay in a vise.

b. Hold SST 1-A with a torque wrench, and tighten SST 1-B clockwise to the specified torque.

Torque: 39 N*m (398 kgf*cm, 29 ft.*lbf)

Fig. 11: Tightening SST 1-B Clockwise
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert SST 2, and attach the pulley nut to SST 2.

SST 1-A and B 09820-06010

SST 2

09820-06021

NOTE:

Check that SST is secured on the rotor shaft.



2009 Toyota Tundra

2009 ELECTRICAL Charging (3UR-FBE) - Tundra
