g. Install the 4 bolts.

Torque: 21 N*m (210 kgf*cm, 15 ft.*lbf)

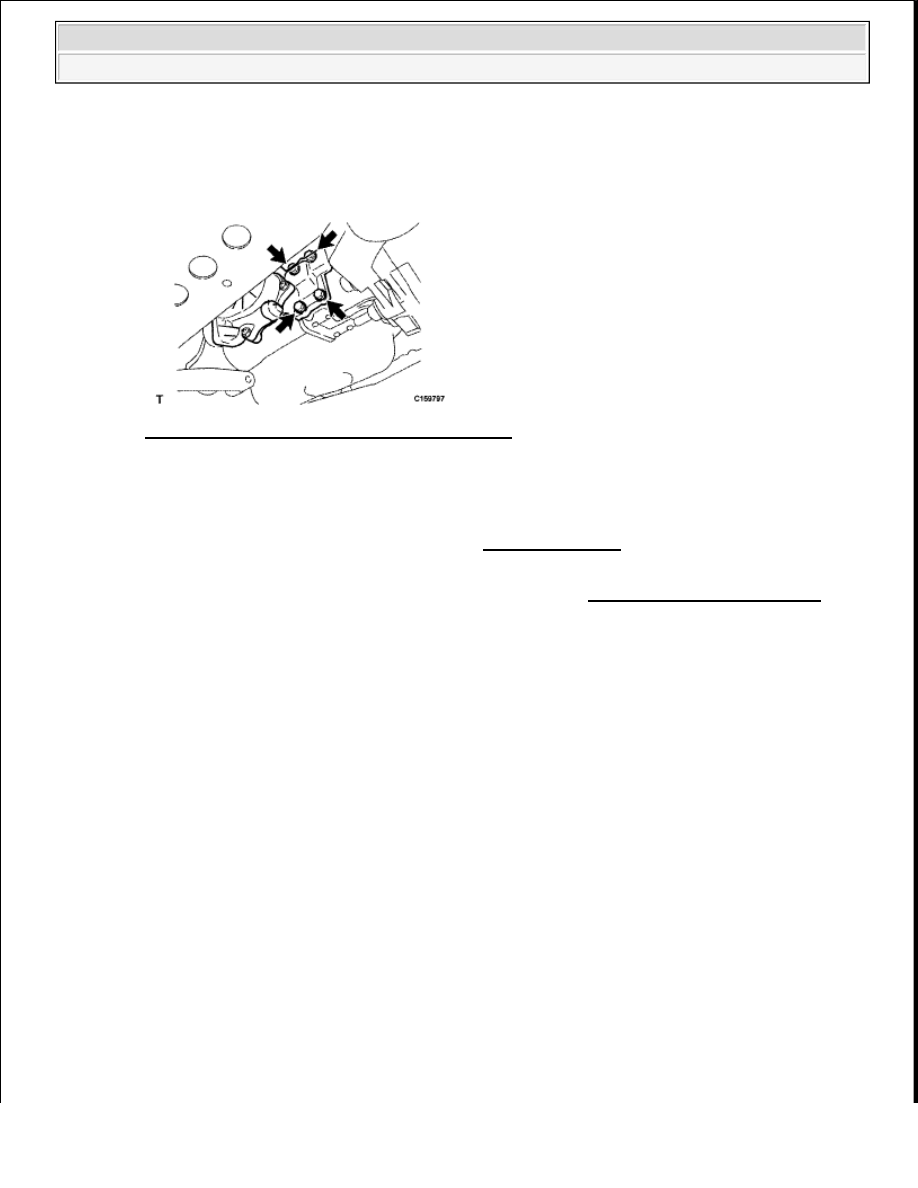

Fig. 259: Identifying Differential Actuator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Connect the actuator hose.

i. Connect the actuator connector.

2. INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

3. INSPECT AUTOMATIC DISCONNECTING DIFFERENTIAL ACTUATOR

a. Inspect the automatic disconnecting differential actuator (see ON-VEHICLE INSPECTION ).



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































2009 DRIVELINE/AXLES

Drive Shaft - Tundra

DRIVE SHAFT SYSTEM (FOR 4WD)

PROBLEM SYMPTOMS TABLE

HINT:

Use the table below to help determine the cause of the problem symptom. The potential causes of the symptoms
are listed in order of probability in the "Suspected Area" column of the table. Check each symptom by checking
the suspected areas in the order they are listed. Replace parts as necessary.

Drive shaft system

DRIVE SHAFT SYSTEM (for 4WD) PROBLEM SYMPTOMS CHART

FRONT DRIVE SHAFT ASSEMBLY (FOR 4WD)

COMPONENTS

Symptom

Suspected Area

See

Front wheel shimmy

Front drive shaft (worn)

INSPECTION



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra





2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra

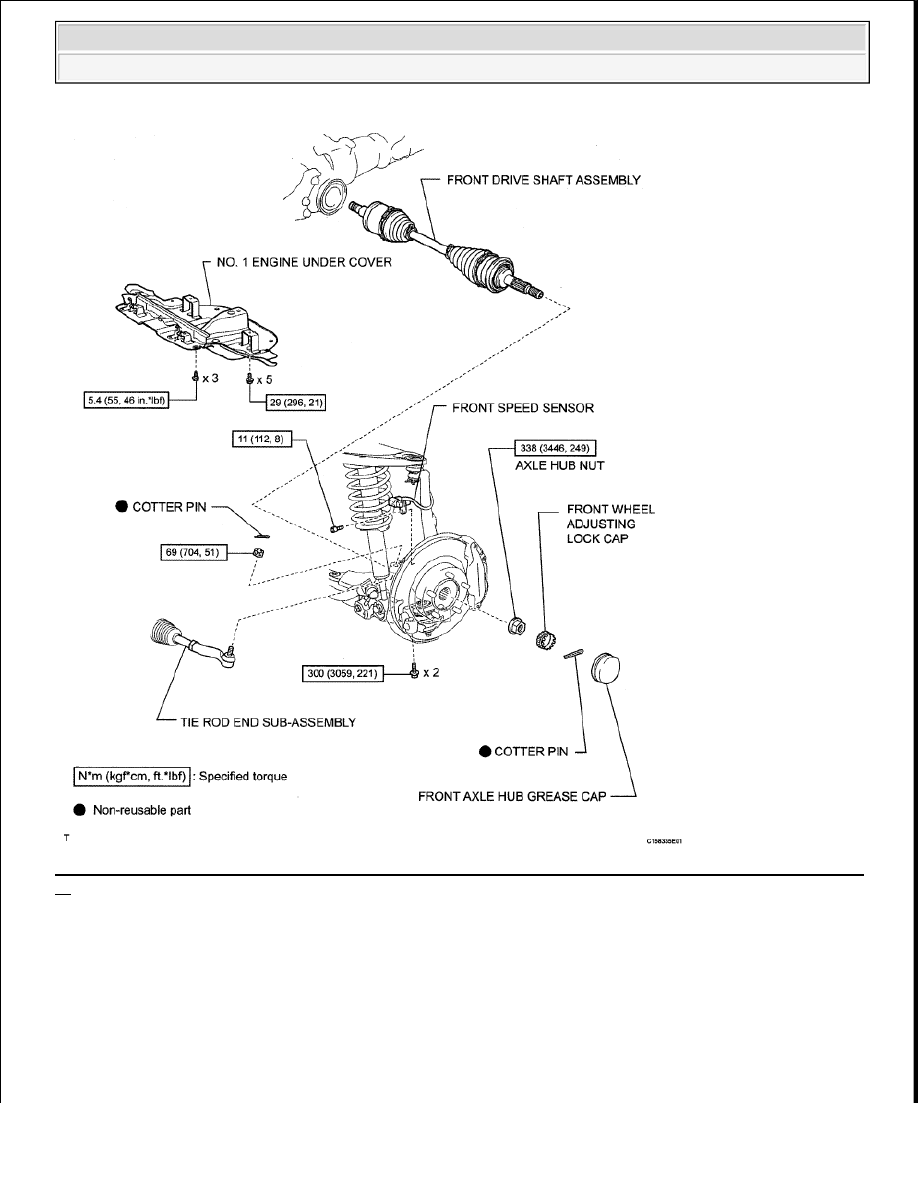

Fig. 1: Identifying Front Drive Shaft Assembly Components With Torque Specifications (For 4WD) (1 Of
2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra

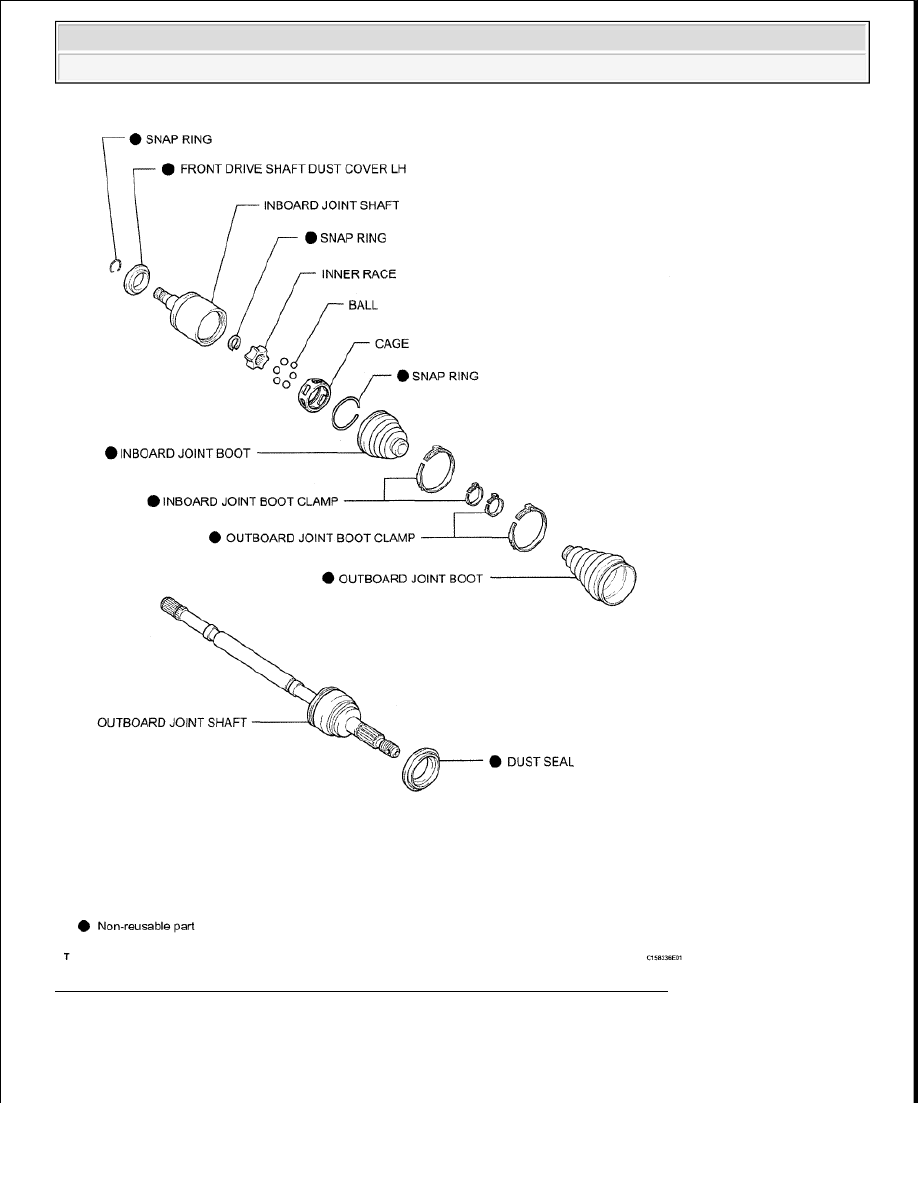

Fig. 2: Identifying Front Drive Shaft Assembly Components (For 4WD) (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



2009 Toyota Tundra

2009 DRIVELINE/AXLES Drive Shaft - Tundra
