Toyota Tundra. Manual - part 1040

for bolt A

65 N*m (633 kgf*cm, 48 ft.*lbf)

for bolt B

155 N*m (1581 kgf*cm, 114 ft.*lbf)

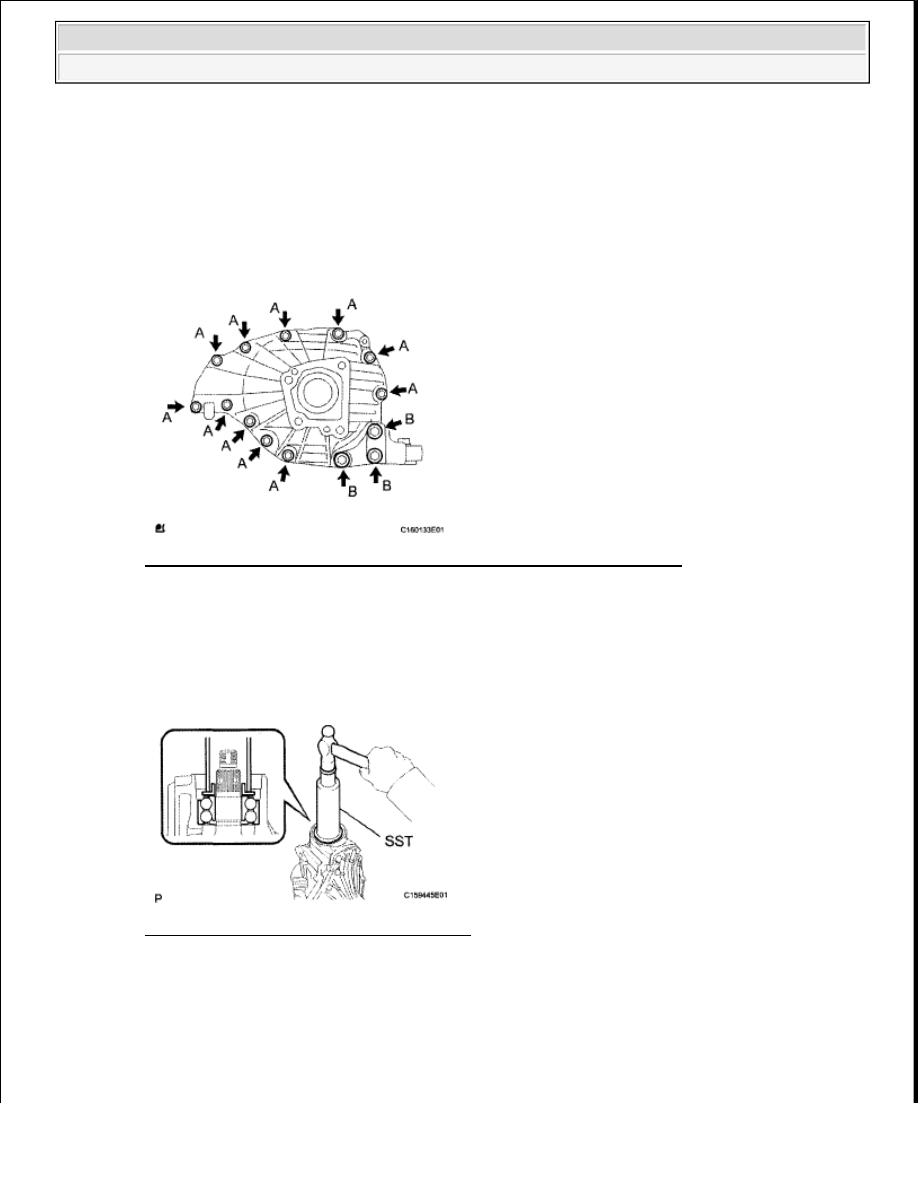

Fig. 228: Identifying Front Differential Front Support Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL FRONT DRIVE PINION FRONT RADIAL BALL BEARING

a. Using SST and a hammer, lightly tap in the bearing (inner race) to install it.

SST 09316-60011 (09316-00041)

Fig. 229: Tapping In Bearing (Inner Race)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL FRONT DIFFERENTIAL DRIVE PINION OIL SLINGER

19. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

a. Using SST, install the companion flange.

SST 09950-30012 (09951 -03010, 09953-03010, 09954-03010, 09955-03030, 09956-03020)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































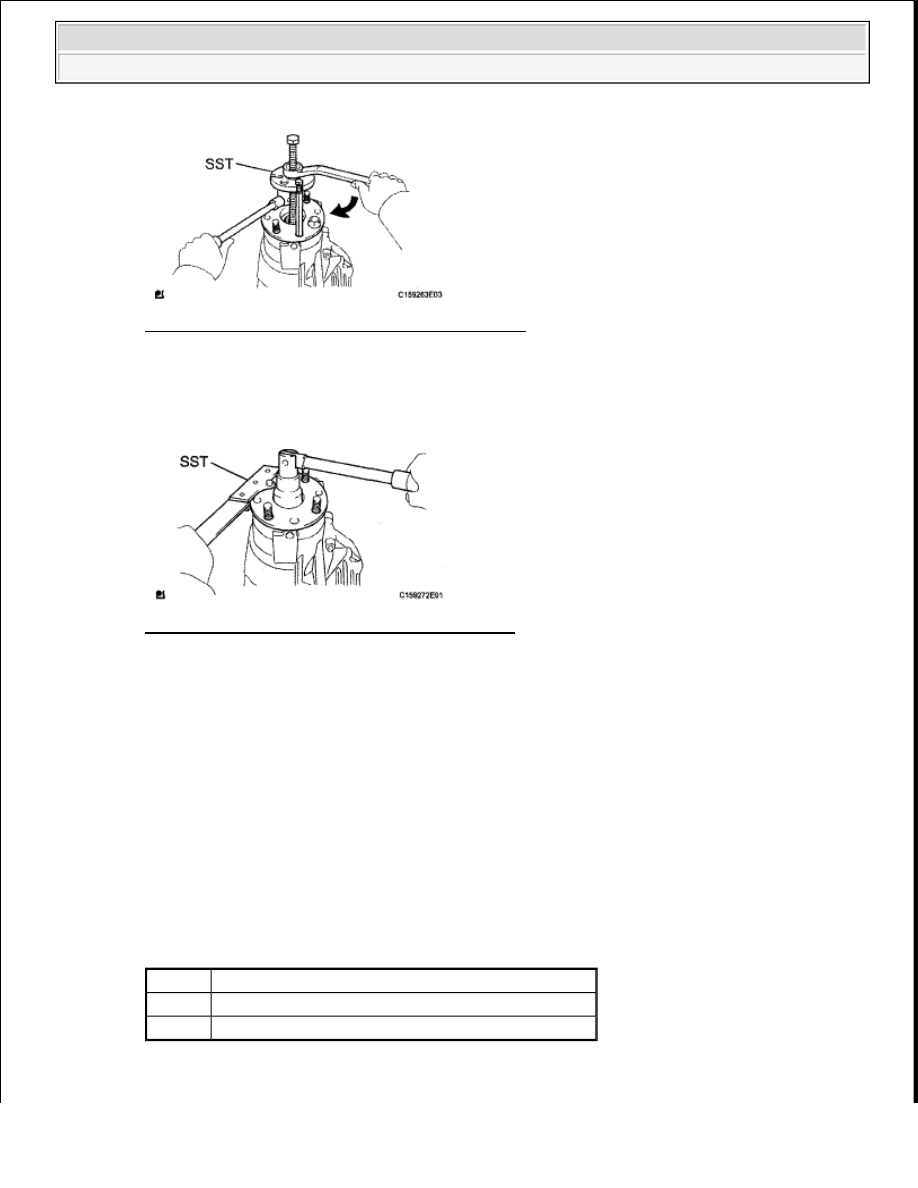

Fig. 230: Installing Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat the threads of the nut with hypoid gear oil.

c. Using SST to hold the companion flange.

Fig. 231: Holding Companion Flange Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SST 09330-00021 (09330-00030)

d. Tighten the nut until the standard preload is reached.

Torque: 451 N*m (4599 kgf*cm, 332 ft.*lbf) or less

e. Using a torque wrench, measure the preload of the backlash between the drive pinion and ring gear.

Standard preload (at starting)

PRELOAD SPECIFICATIONS

NOTE:

As there is no spacer, tighten the nut a little at a time, being careful
not to overtighten it.

Bearing

Specified Condition

New

3.11 to 3.61 N*m (32 to 36 kgf*cm, 28 to 31 in.*lbf)

Reused 2.14 to 2.45 N*m (22 to 24 kgf*cm, 19 to 21 in.*lbf)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































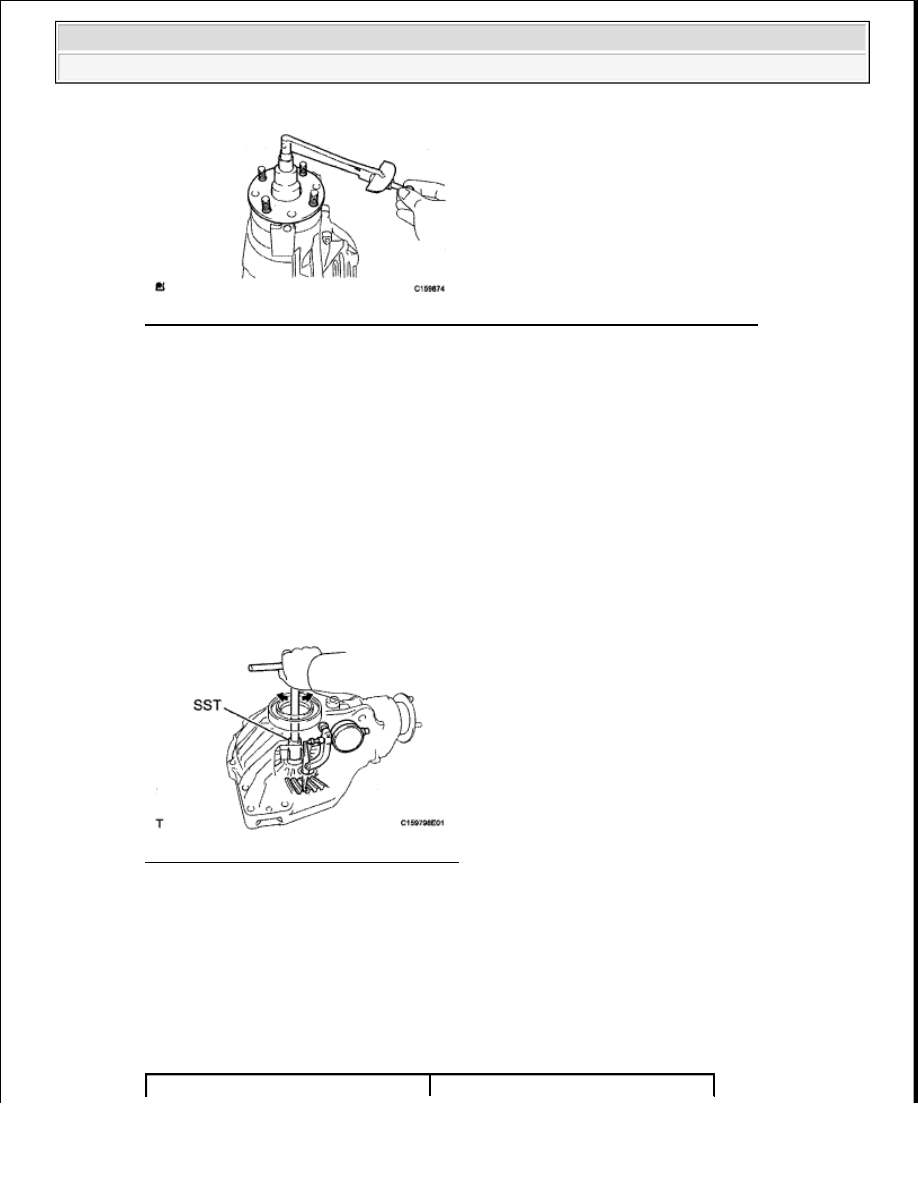

Fig. 232: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If necessary, disassemble and inspect the differential assembly.

20. ADJUST BACKLASH BETWEEN DIFFERENTIAL RING GEAR AND DIFFERENTIAL

DRIVE PINION

a. Using SST and a dial indicator, measure the ring gear backlash.

SST 09564-32011

Standard backlash: 0.17 to 0.27 mm (0.00670 to 0.01064 in.)

If the backlash is not within the specification, adjust it by either increasing or decreasing the
thickness of the washers on both sides by an equal amount.

Fig. 233: Measuring Ring Gear Backlash
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



There should be no clearance between the plate washer and differential case.



Make sure that there is ring gear backlash.

Washer thickness

WASHER THICKNESS SPECIFICATIONS



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































21. INSPECT TOTAL PRELOAD

a. Using a torque wrench, measure the preload with the teeth of the drive pinion and ring gear in

contact.

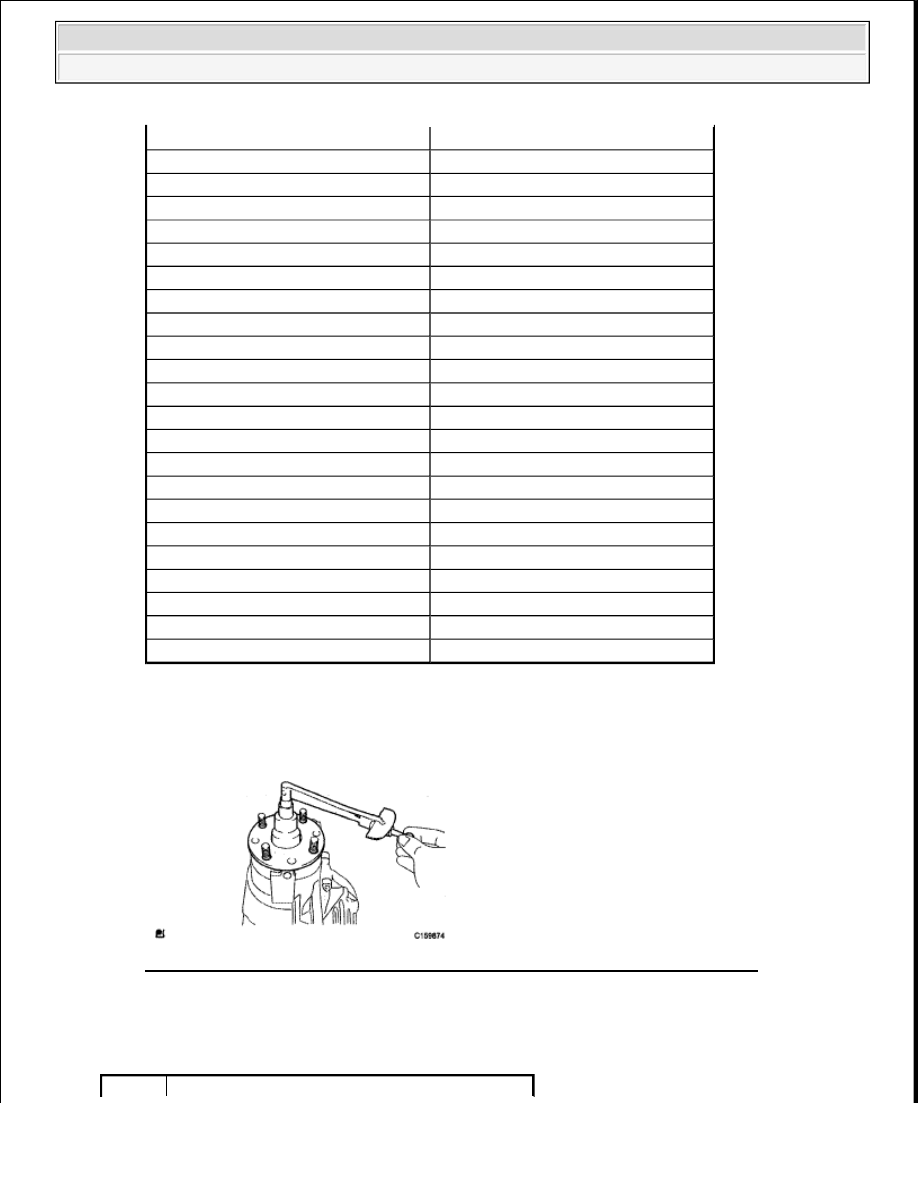

Fig. 234: Measuring Preload Of Backlash Between Drive Pinion And Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard Drive Pinion Preload Plus:

PRELOAD SPECIFICATIONS

Thickness

Thickness

1.49 to 1.51 mm (0.0587 to 0.0594 in.) 1.93 to 1.95 mm (0.0760 to 0.0768 in.)
1.51 to 1.53 mm (0.0594 to 0.0602 in.) 1.95 to 1.97 mm (0.0768 to 0.0776 in.)
1.53 to 1.55 mm (0.0602 to 0.0610 in.) 1.97 to 1.99 mm (0.0776 to 0.0783 in.)
1.55 to 1.57 mm (0.0610 to 0.0618 in.) 1.99 to 2.01 mm (0.0783 to 0.0791 in.)
1.57 to 1.59 mm (0.0618 to 0.0626 in.) 2.01 to 2.03 mm (0.0791 to 0.0799 in.)
1.59 to 1.61 mm (0.0626 to 0.0634 in.) 2.03 to 2.05 mm (0.0799 to 0.0807 in.)
1.61 to 1.63 mm (0.0634 to 0.0642 in.) 2.05 to 2.07 mm (0.0807 to 0.0815 in.)
1.63 to 1.65 mm (0.0642 to 0.0650 in.) 2.07 to 2.09 mm (0.0815 to 0.0823 in.)
1.65 to 1.67 mm (0.0650 to 0.0657 in.) 2.09 to 2.11 mm (0.0823 to 0.0831 in.)
1.67 to 1.69 mm (0.0657 to 0.0665 in.) 2.11 to 2.13 mm (0.0831 to 0.0839 in.)
1.69 to 1.71 mm (0.0665 to 0.0673 in.) 2.13 to 2.15 mm (0.0839 to 0.0846 in.)
1.71 to 1.73 mm (0.0673 to 0.0681 in.) 2.15 to 2.17 mm (0.0846 to 0.0854 in.)
1.73 to 1.75 mm (0.0681 to 0.0689 in.) 2.17 to 2.19 mm (0.0854 to 0.0862 in.)
1.75 to 1.77 mm (0.0689 to 0.0697 in.) 2.19 to 2.21 mm (0.0862 to 0.0870 in.)
1.77 to 1.79 mm (0.0697 to 0.0705 in.) 2.21 to 2.23 mm (0.0870 to 0.0878 in.)
1.79 to 1.81 mm (0.0705 to 0.0713 in.) 2.23 to 2.25 mm (0.0878 to 0.0886 in.)
1.81 to 1.83 mm (0.0713 to 0.0720 in.) 2.25 to 2.27 mm (0.0886 to 0.0894 in.)
1.83 to 1.85 mm (0.0720 to 0.0728 in.) 2.27 to 2.29 mm (0.0894 to 0.0902 in.)
1.85 to 1.87 mm (0.0728 to 0.0736 in.) 2.29 to 2.31 mm (0.0902 to 0.0909 in.)
1.87 to 1.89 mm (0.0736 to 0.0744 in.) 2.31 to 2.33 mm (0.0909 to 0.0917 in.)
1.89 to 1.91 mm (0.0744 to 0.0752 in.) 2.33 to 2.35 mm (0.0917 to 0.0925 in.)
1.91 to 1.93 mm (0.0752 to 0.0760 in.)

-
