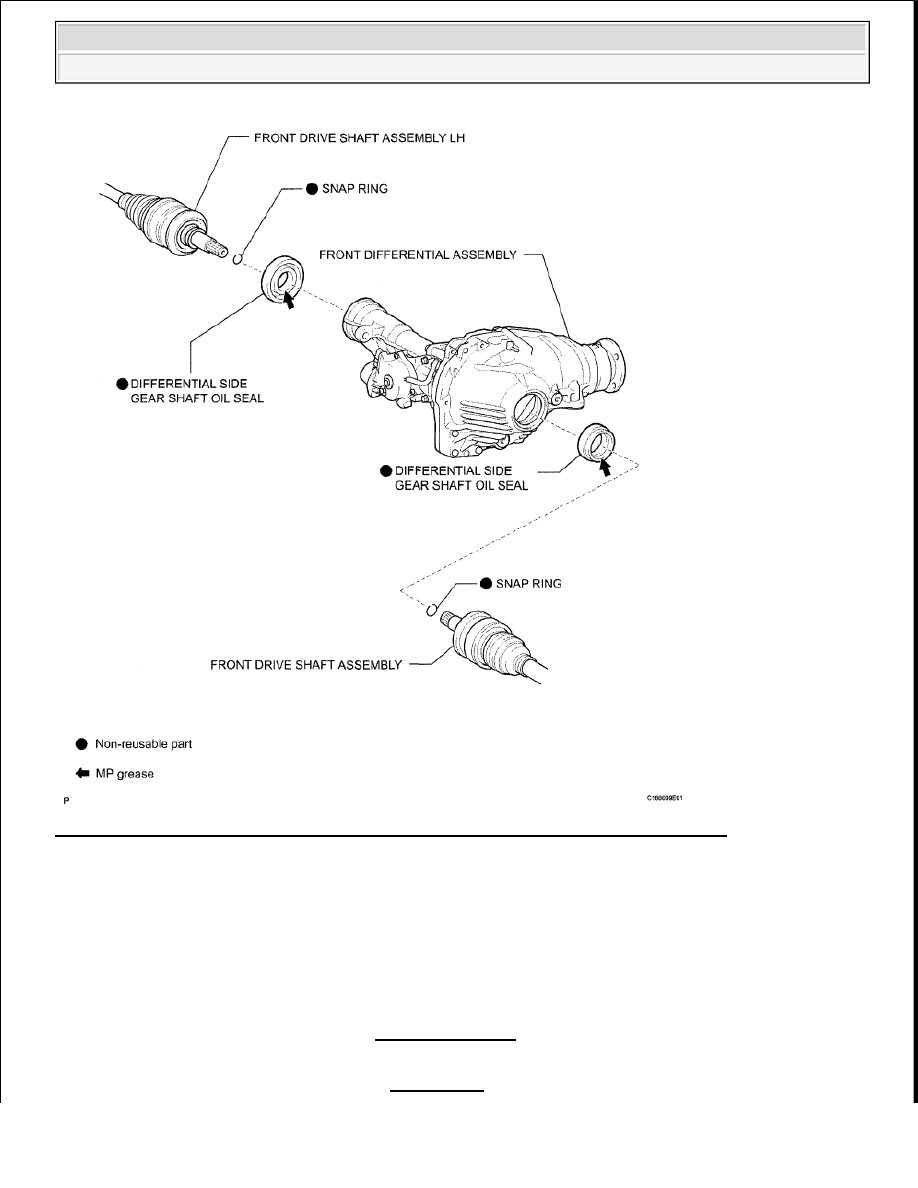

Fig. 29: Identifying Front Differential Side Gear Shaft Oil Seal Components (For 4WD)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

HINT:

The procedure described below is for the LH side. Use the same procedure for both the RH and LH sides, unless
otherwise specified.

1. DRAIN DIFFERENTIAL OIL (see REPLACEMENT )

2. REMOVE FRONT DRIVE SHAFT ASSEMBLY LH

a. Remove the front drive shaft (see REMOVAL ).



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































3. REMOVE DIFFERENTIAL SIDE GEAR SHAFT OIL SEAL

a. Using SST, tap out the 2 oil seals.

SST 09308-10010

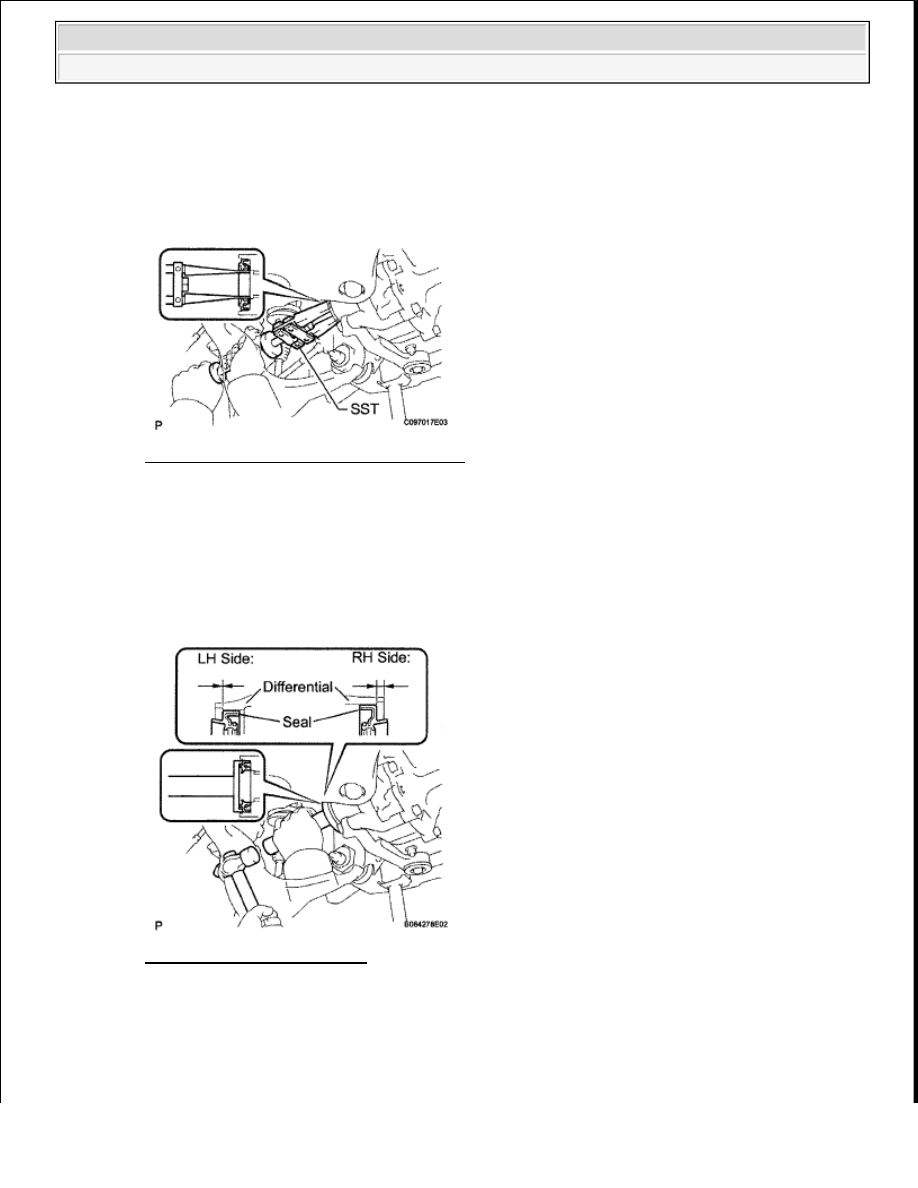

Fig. 30: Tapping Out Oil Seals Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL DIFFERENTIAL SIDE GEAR SHAFT OIL SEAL

a. Apply MP grease to 2 new oil seals.

b. Using SST and a hammer, tap in the 2 oil seals.

SST 09550-00032, 09950-70010 (09951 -07100)

Fig. 31: Tapping In Oil Seals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard oil seal depth

NOTE:

Make sure the LH and RH oil seals are installed in the proper
locations.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra































OIL SEAL DEPTH SPECIFICATIONS

5. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH

a. Install the front drive shaft (see INSTALLATION ).

6. ADD DIFFERENTIAL OIL (see REPLACEMENT )

DIFFERENTIAL CARRIER ASSEMBLY (FOR 1GR-FE, 2UZ-FE)

COMPONENTS

Side

Specified Condition

LH -0.45 to 0.45 mm (-0.0177 to 0.0177 In.)
RH

4.8 to 5.8 mm (0.189 to 0.228 in.)



2009 Toyota Tundra

2009 DRIVELINE/AXLES Differential - Tundra

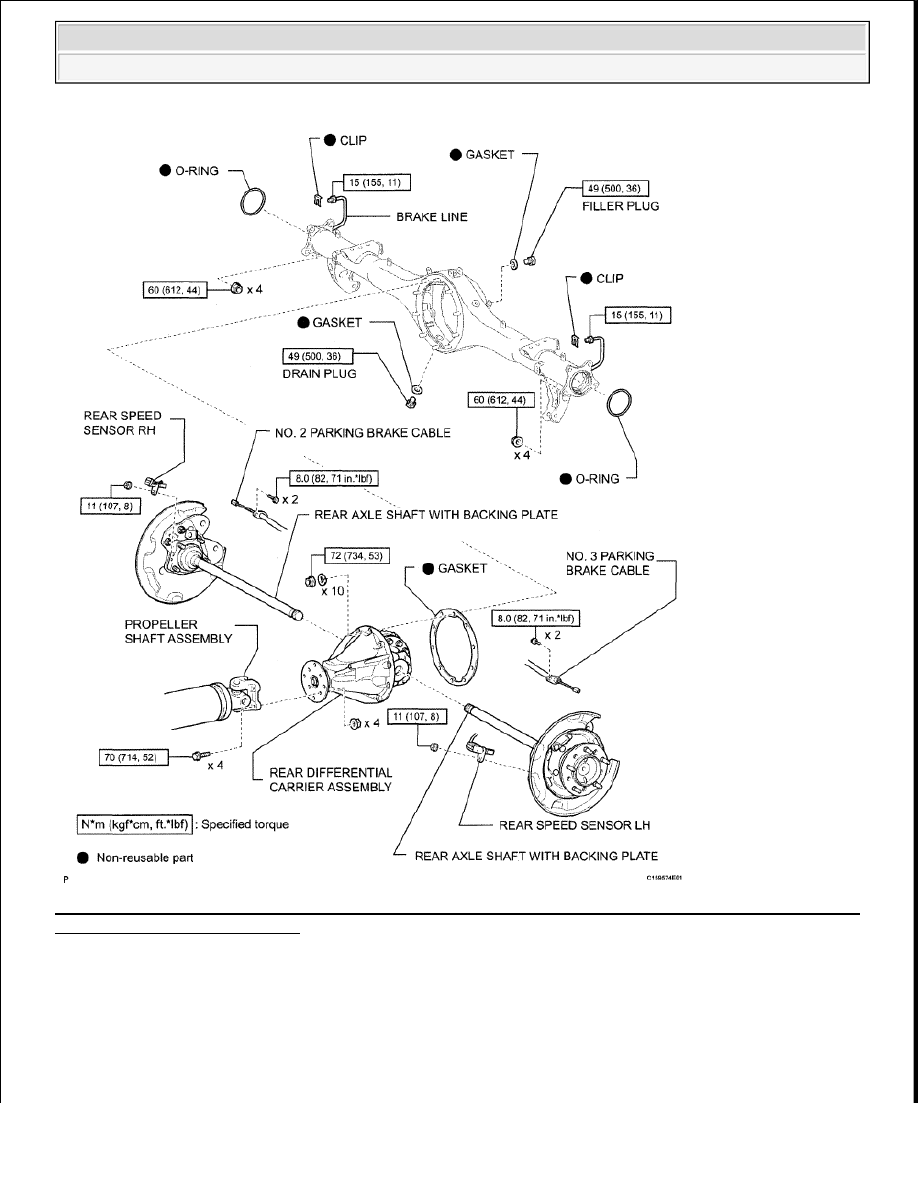

Fig. 32: Identifying Differential Carrier Assembly Replacement Components With Torque Specifications
(For 1GR-FE, 2UZ-FE) (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
