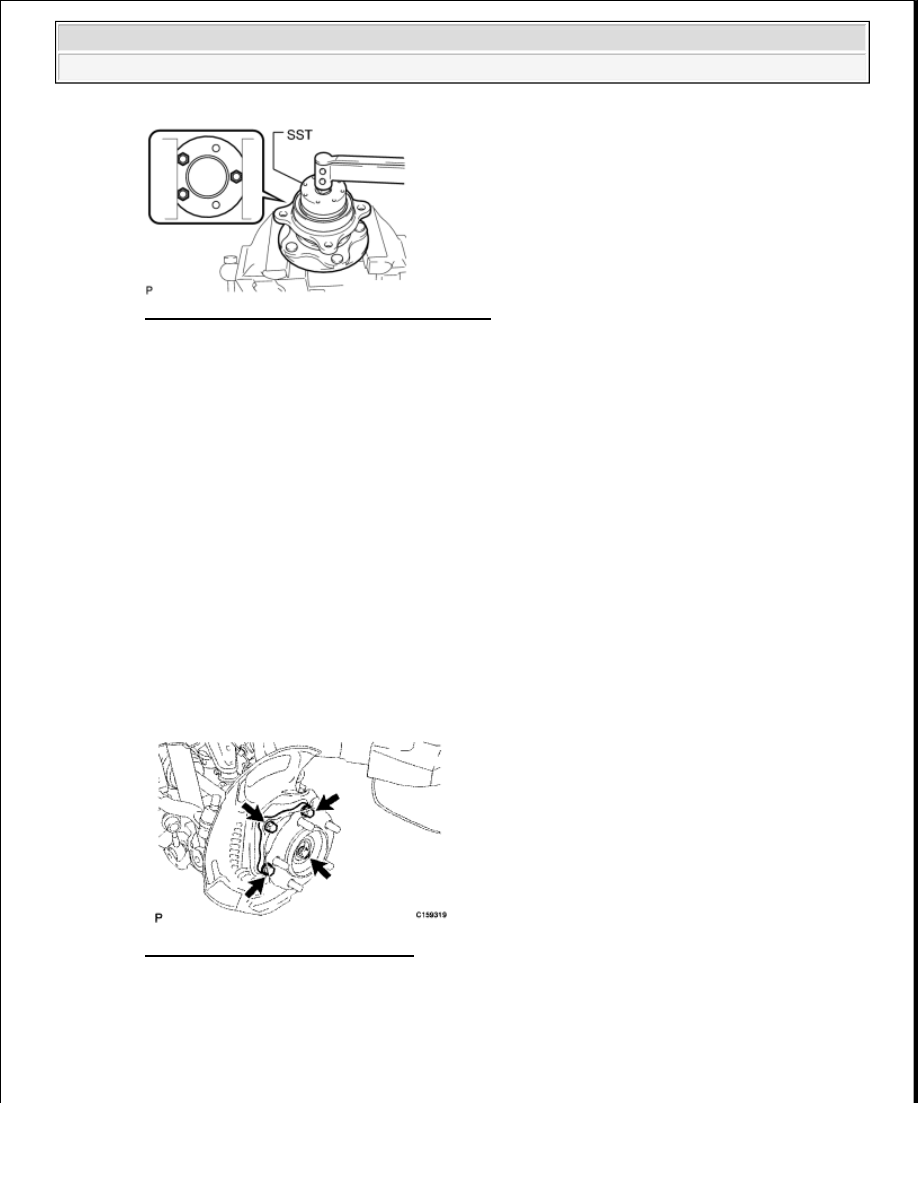

Fig. 20: Tightening Adjusting Nut Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT AXLE HUB SUB-ASSEMBLY LH (for 2WD)

a. Apply MP grease to a new O-ring.

b. Install the O-ring to the axle hub.

c. Install the dust cover and axle hub to the steering knuckle with the 4 bolts.

Torque: 99 N*m (1010 kgf*cm, 73 ft.*lbf)

Fig. 21: Identifying Axle Hub Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT AXLE HUB SUB-ASSEMBLY LH (for 4WD)

a. Apply MP grease to a new O-ring.

b. Install the O-ring to the axle hub.

NOTE:

Do not damage the O-ring.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































c. Connect the front drive shaft to the front axle hub.

d. Install the dust cover and axle hub to the steering knuckle with the 4 bolts.

Torque: 99 N*m (1010 kgf*cm, 73 ft.*lbf)

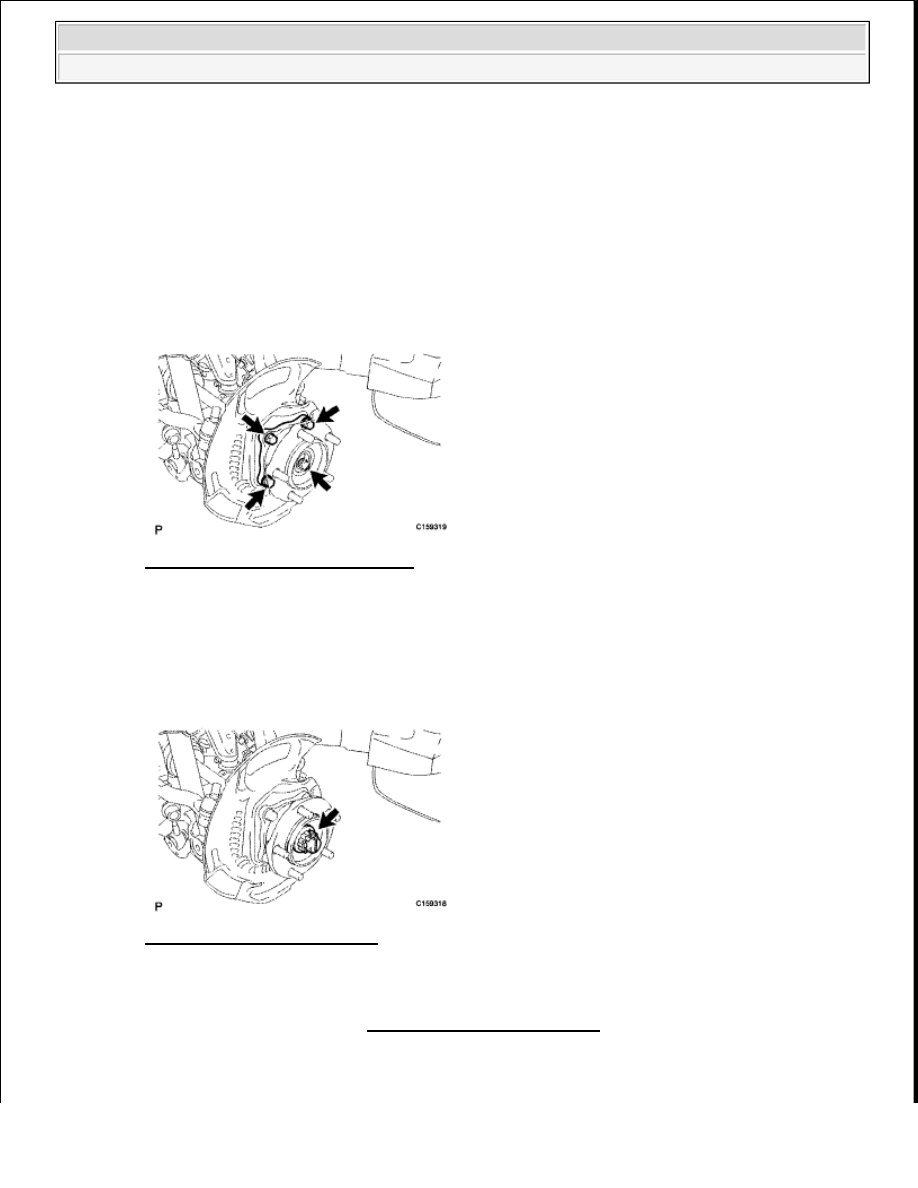

Fig. 22: Identifying Axle Hub Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT AXLE HUB NUT LH (for 4WD)

a. Install the nut, front wheel adjusting lock cap and a new cotter pin.

Torque: 338 N*m (3446 kgf*cm, 249 ft.*lbf)

Fig. 23: Identifying Cotter Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSPECT FRONT AXLE HUB

a. Inspect the front axle hub (see ON-VEHICLE INSPECTION ).

5. INSTALL FRONT AXLE HUB GREASE CAP LH (for 4WD)

a. Install the axle hub grease cap.

NOTE:

Do not damage the O-ring.

NOTE:

Be careful not to damage the front drive shaft boot.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































6. INSTALL FRONT DISC LH (See INSTALLATION )

7. CONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH

a. Connect the front disc brake caliper and install 2 new bolts.

Torque: 99 N*m (1010 kgf*cm, 73 ft.*lbf)

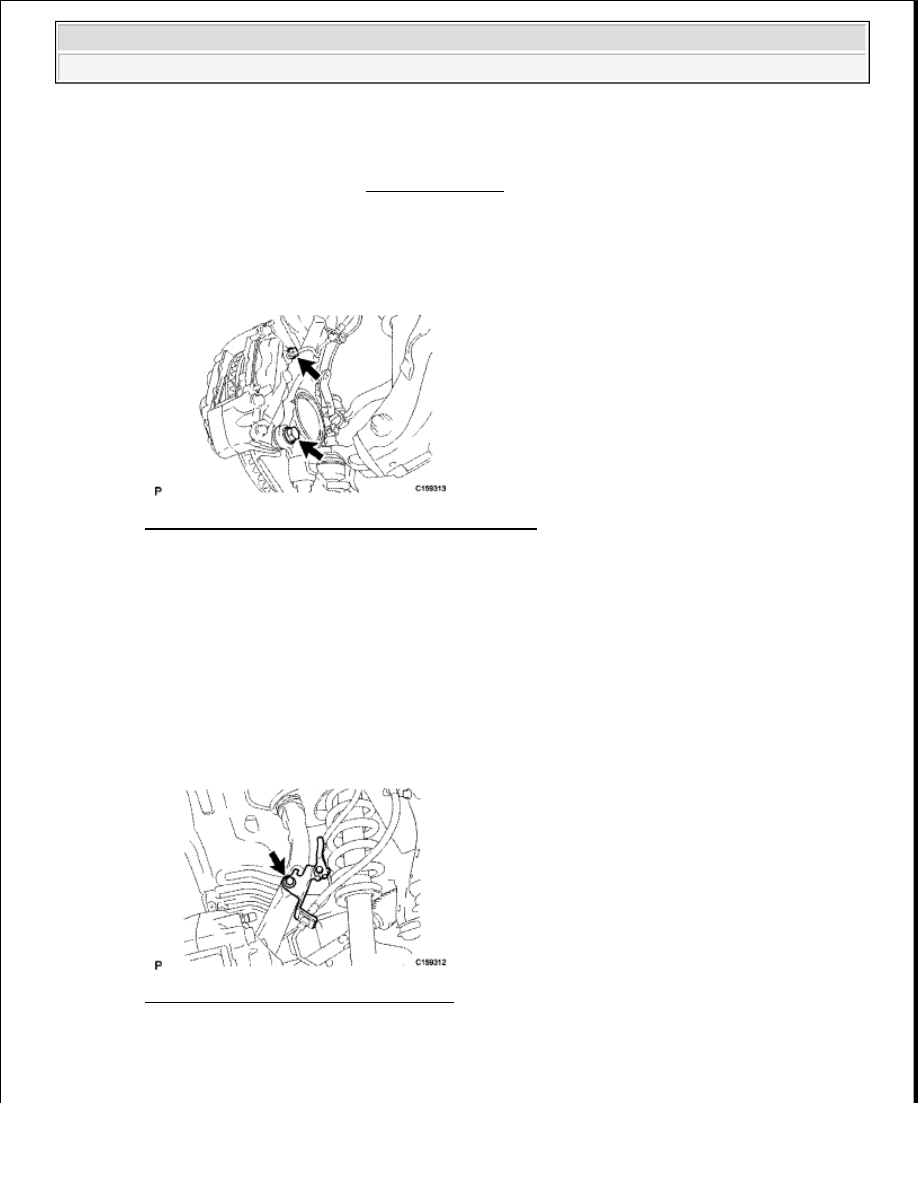

Fig. 24: Identifying Front Disc Brake Caliper Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the brake tube bracket to the steering knuckle with the bolt.

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

Fig. 25: Identifying Brake Tube Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL FRONT WHEEL

NOTE:

Make sure to securely fit the bearing to the axle hub.

NOTE:



Do not twist the flexible hose.



Make sure that the bolts are free from damage and foreign
matter.



Do not overtighten the bolts.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra































Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for steel Wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

9. CHECK SPEED SENSOR SIGNAL

a. Check the speed sensor signal (see TEST MODE PROCEDURE ).

STEERING KNUCKLE

COMPONENTS
