If confirmation mode or prohibition mode is selected, the operation ends after the response to
the selected mode completes.



If add mode or rewrite mode is selected, perform the following procedures.

f. Press a single switch (LOCK or UNLOCK) within 5 seconds.

g. If add mode or rewrite mode is selected, perform the following procedures.

1. Press a single switch (LOCK or UNLOCK) within 5 seconds.

2. After completing the above step, check the response to the registration completion within 3

seconds.

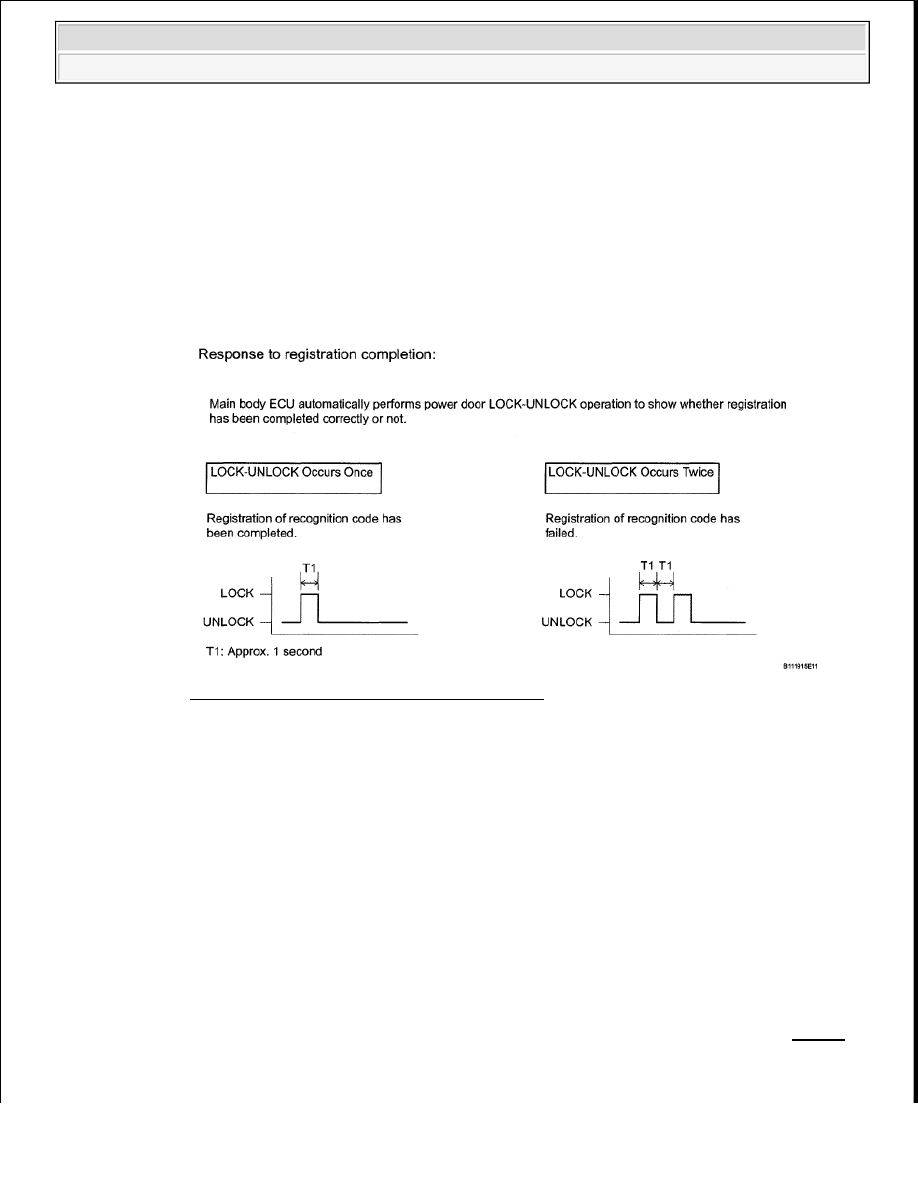

Fig. 41: Response To Registration Completion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

If the LOCK-UNLOCK operation occurs twice, the registration of the recognition code has
failed. Perform registration procedures again from the beginning.

If registering another transmitter, repeat the procedures after the response to the selected
mode confirmation. All 4 recognition codes can be registered consecutively.

25. SELECT COMPASS DISPLAY MODE

a. The compass switch allows you to select the Display or Non-display mode of the compass.

26. SET ZONE

a. Deviation between the "magnetic north" and "actual north" differs depending on the location.

Therefore, adjustment of the magnetism is required. As the magnetic condition differs depending
on the area where the vehicle is used, it is necessary for each user to set the zone (refer to Fig. 45).
The zone setting can be changed using the compass switch of the inner mirror.

27. PERFORM CALIBRATION



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra































a. As each vehicle has its own magnetic field, calibration should be performed for each individual

vehicle. This compass function is used when storing the record of the vehicle's magnetic field.

28. WHEN COMPASS IS MAGNETIZED

a. A compass could be magnetized during shipping by vessels or freight cars. Therefore, make sure to

perform calibration and ensure that calibration is performed properly before delivery. If this cannot
be done (cannot be completed in spite of driving around several times), it may be caused by
magnetization. Demagnetize the vehicle using a demagnetizer and perform calibration again.

29. SET COMPASS

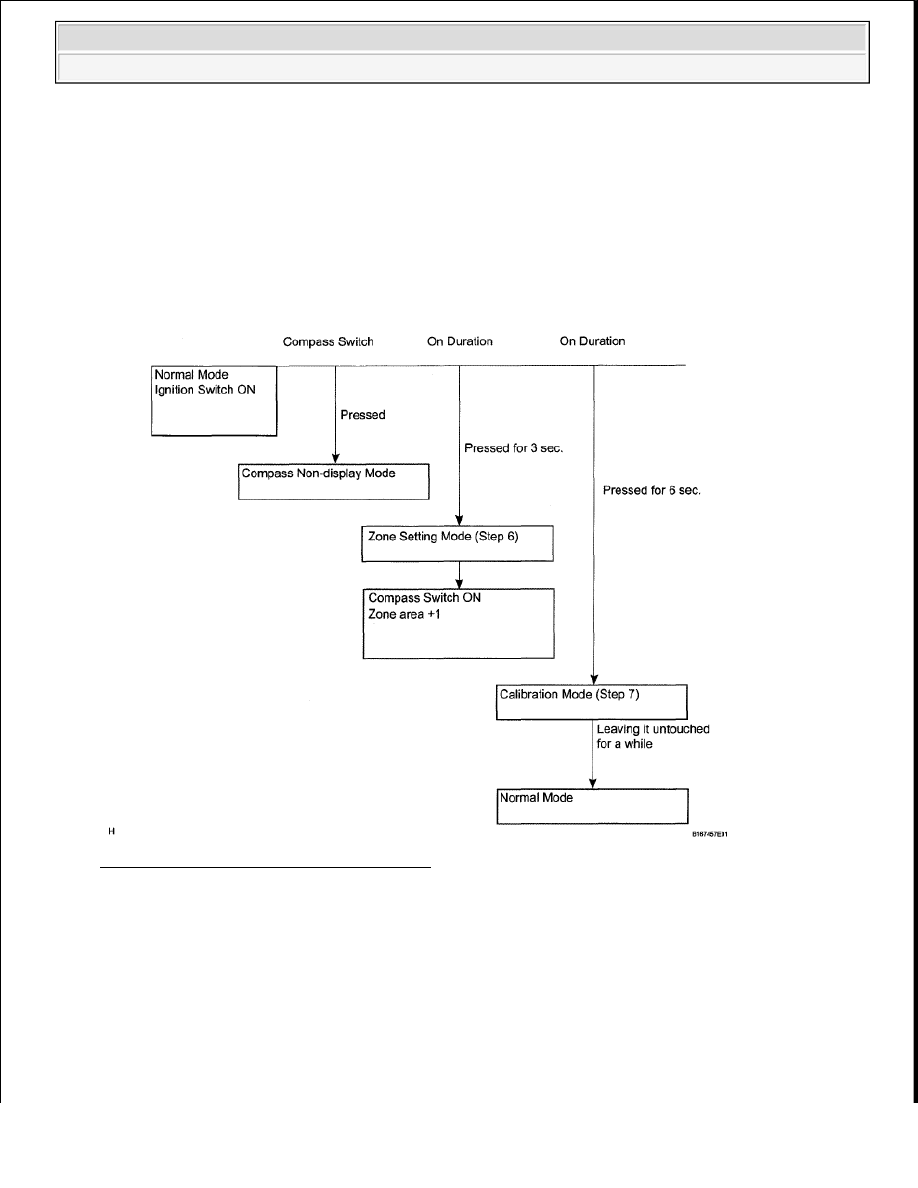

Fig. 42: Flow Diagram Of Compass Setting
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. ZONE SETTING MODE

a. Pressing the compass switch for 3 seconds in the normal mode will activate the zone setting mode.

A number (1-15) is displayed on the compass display.

HINT:

In the initial state, "8" is displayed.



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra































b. The displayed number increases +1 every time the compass switch is pressed. Referring to the map,

check the number for the area where the vehicle will be used and set the zone number.

c. Leave it untouched for several seconds after setting and check that the compass display shows an

azimuthal direction (N, NE, E, SE, S, SW, W or NW) or "CAL".

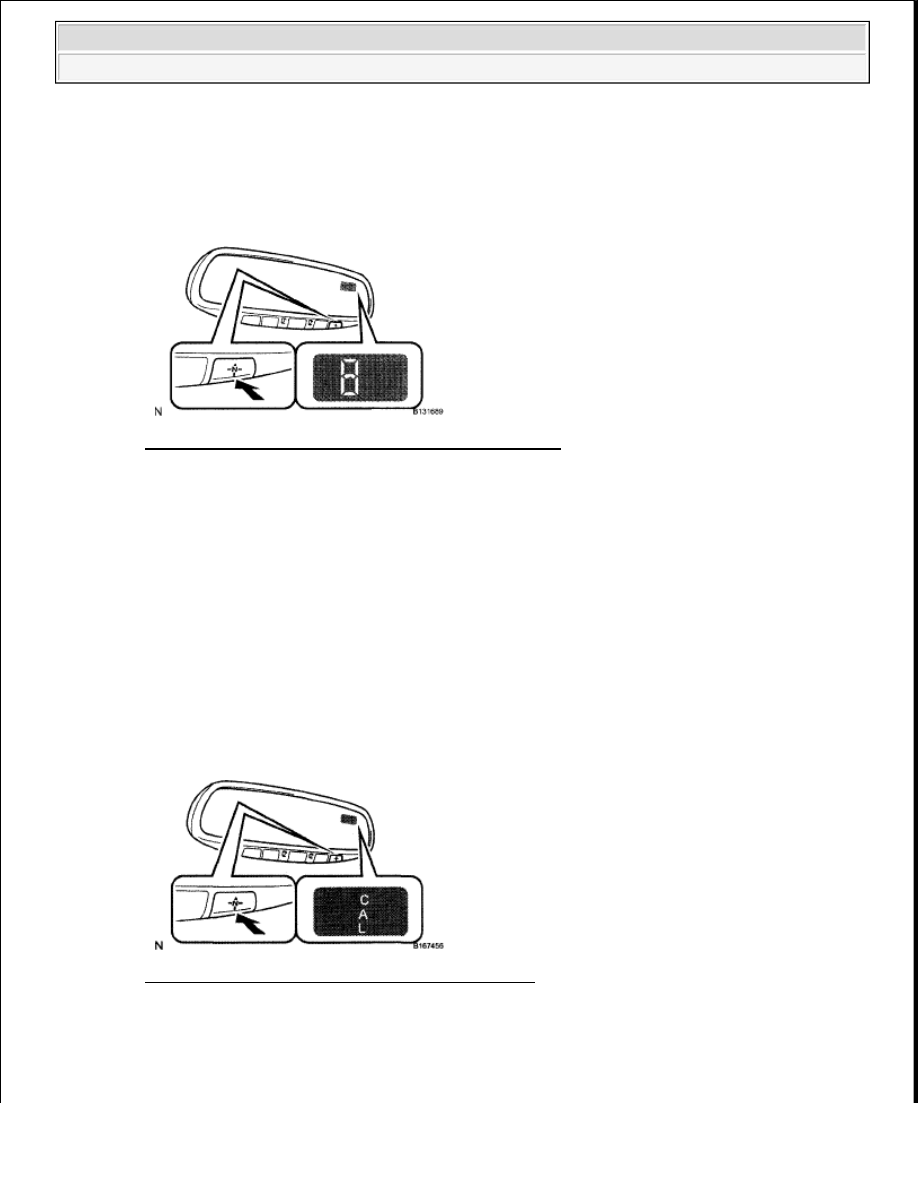

Fig. 43: Identifying Number And Azimuthal Direction
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. CALIBRATION SETTING MODE

a. Pressing the compass switch for 6 seconds in the normal mode will activate the calibration setting

mode. "CAL" is displayed on the compass display.

b. Drive the vehicle at a slow speed of 8 km/h (5 mph) or less in a circular direction.

c. Driving in a circle 1 to 3 times will display the azimuthal direction on the display, completing the

calibration.

HINT:

After the calibration is completed, it is not necessary to perform the above procedures unless the
magnetic field strength is drastically changed. If this happens, the azimuthal display will be
changed to "CAL".

Fig. 44: Identifying CAL And Azimuthal Direction
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. The zone setting numbers are as follows:



2009 Toyota Tundra

2009 GENERAL INFORMATION Introduction - Tundra

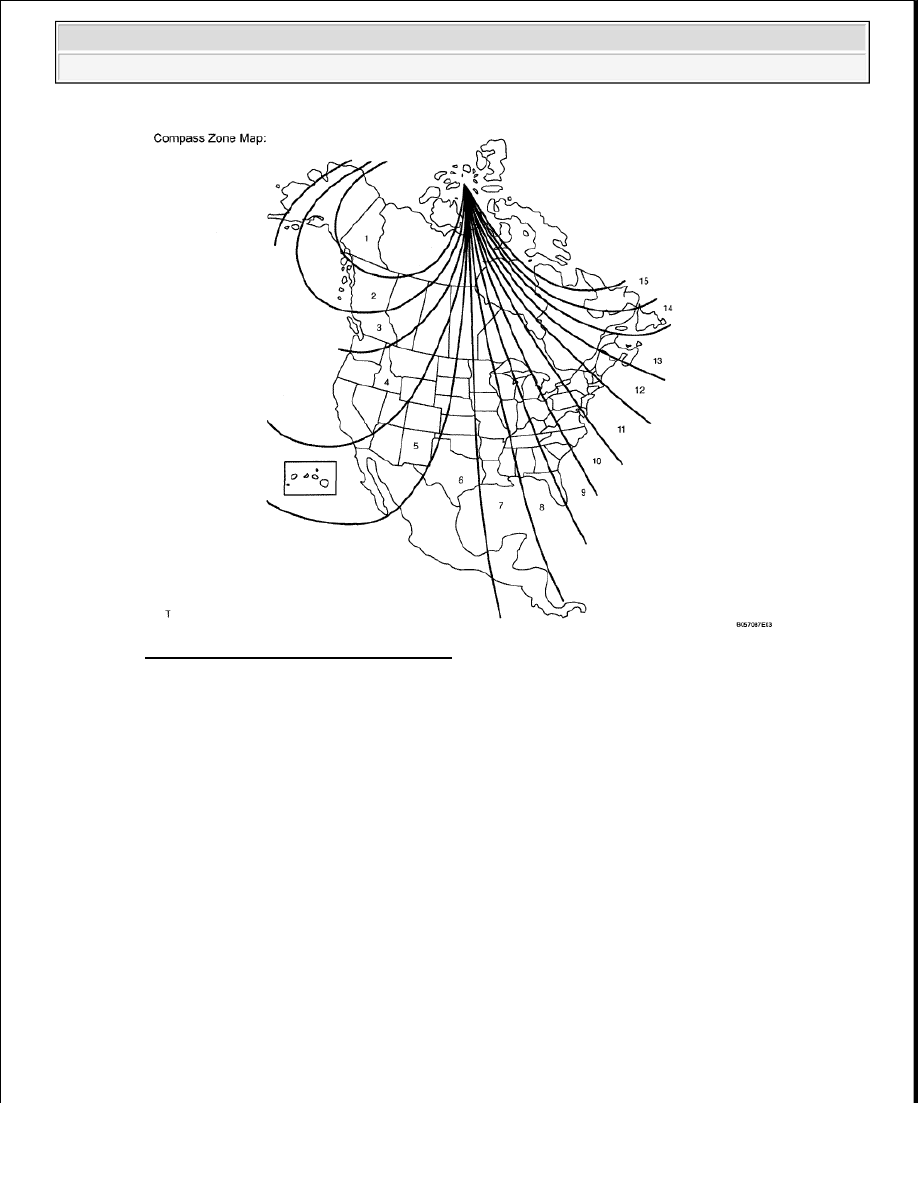

Fig. 45: Identifying Compass Zone Map
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. REGISTER TRANSMITTER CODE

HINT:



The vehicle's garage door opener records transmitter codes for systems such as garage doors, gates,
entry gates, door locks, home lighting systems, security systems or other transmitter code based
systems.



The garage door opener is built into the inner rear view mirror. If replacing the inner rear view
mirror, transmitter codes for any systems previously registered in the garage door opener must be
reregistered.

a. Reregister systems in the garage door opener registration mode.

CAUTION: Do not perform transmitter code registration for a system if

people or objects are near the system. When registering
transmitter codes for a system, injury or damage can occur
because the system may open, close, unlock or otherwise
operate.
