Toyota Hilux (2017 year). Manual - part 2

15

How to search

■

Searching by name

• Alphabetical index ...... P. 662

■

Searching by installation
position

• Pictorial index............... P. 16

■

Searching by symptom or
sound

• What to do if...

(Troubleshooting) ....... P. 658

■

Searching by title

• Table of contents ............ P. 2

16

Pictorial index

Pictorial index

■

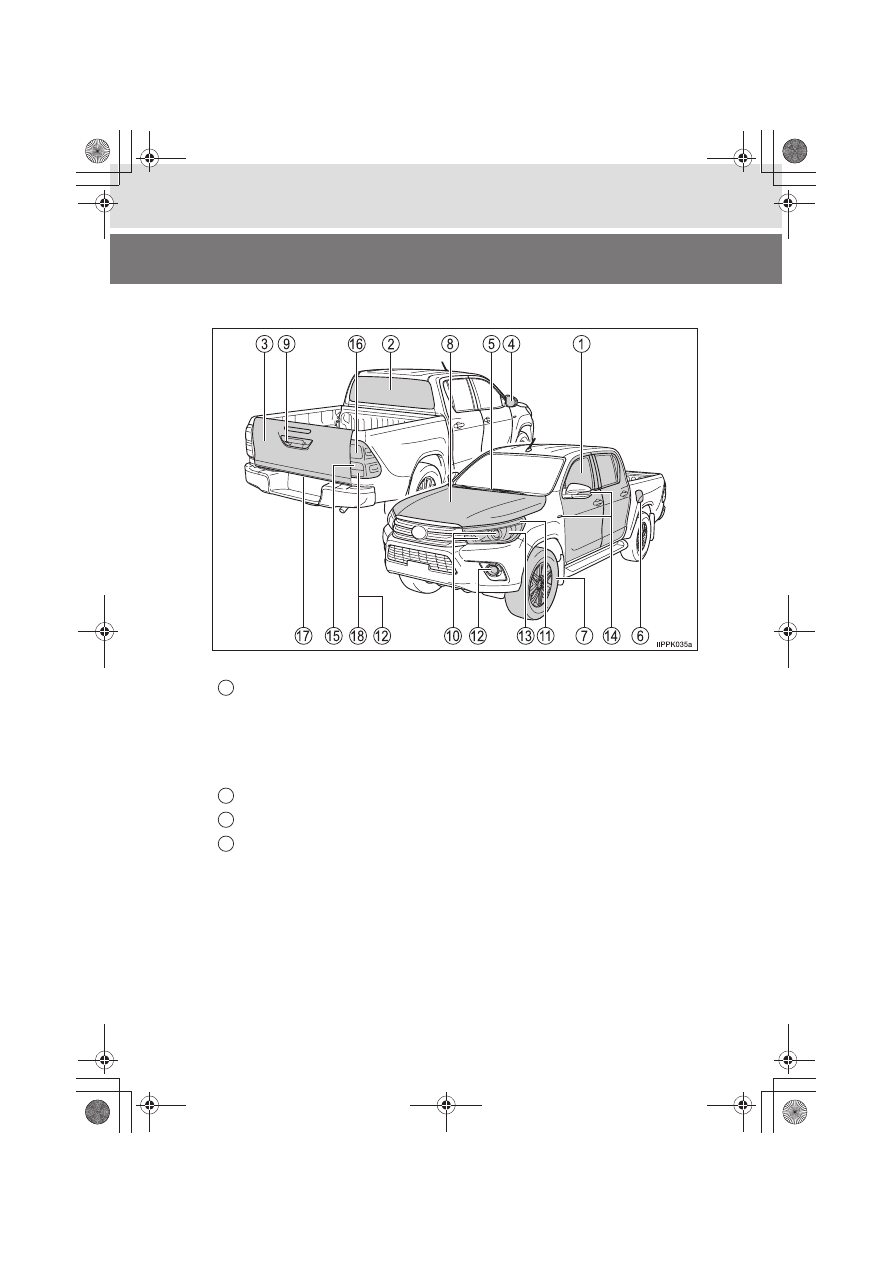

Exterior

The shape of the headlights may differ depending on the grade, etc. (

→P. 540)

Side doors  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 160
Access panels (smart-cab models only) . . . . . . . . . . . . . . .  P. 166
Locking/unlocking  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 160
Opening/closing the door glasses   . . . . . . . . . . . . . . . . . . . . .  P. 200
Locking/unlocking by using the mechanical key

*

1

 . . . . . . . . .  P. 603

Warning lights

*

1

/warning messages

*

1

 . . . . . . . . . . . . . .  P. 162, 571

Back window (sliding type)  . . . . . . . . . . . . . . . . . . . . . . . . .  P. 205

Tailgate

*

1

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 167

Outside rear view mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 197
Adjusting the mirror angle . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 197
Folding the mirrors. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 198
Defogging the mirrors

*

1

 . . . . . . . . . . . . . . . . . . . . . . . . .  P. 449, 458

1

2
3
4

17

Pictorial index

Windshield wipers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 271
Precautions against winter season . . . . . . . . . . . . . . . . . . . . .  P. 368
Fuel filler door

*

1

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 274

Refueling method  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 274
Fuel type/fuel tank capacity . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 627
Tires  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 518
Tire size/inflation pressure. . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 642
Winter tires/tire chain. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 368
Checking/rotation/tire pressure warning system

*

1

 . . . . . . . . .  P. 519

Coping with flat tires  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 584
Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 497
Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 497
Engine oil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 628
Coping with overheat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 613
Camera

*

1

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 318

Headlights  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 262

Front position lights/daytime running lights

*

1

. . . . . . . . . .  P. 262

Front fog lights

*

1

/rear fog light

*

1, 2

. . . . . . . . . . . . . . . . . . .  P. 269

Front turn signal lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 260

Side turn signal lights (fender-mounted type or
mirror-mounted type)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 260

Rear turn signal lights. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 260

Stop/tail lights  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 262
Downhill assist control system

*

1

. . . . . . . . . . . . . . . . . . . . . . .  P. 361

License plate light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 262

Back-up lights

*

2

Shifting the shift lever to R. . . . . . . . . . . . . . . . . . . . . . . .  P. 247, 254

5

6

7

8

9

Light bulbs of the exterior lights for driving
(Replacing method: P. 540, Watts: P. 644)

*

1

: If equipped

*

2

: They may be located on the opposite side depending on the target region.

10
11
12
13
14

15
16

17
18

18

Pictorial index

■

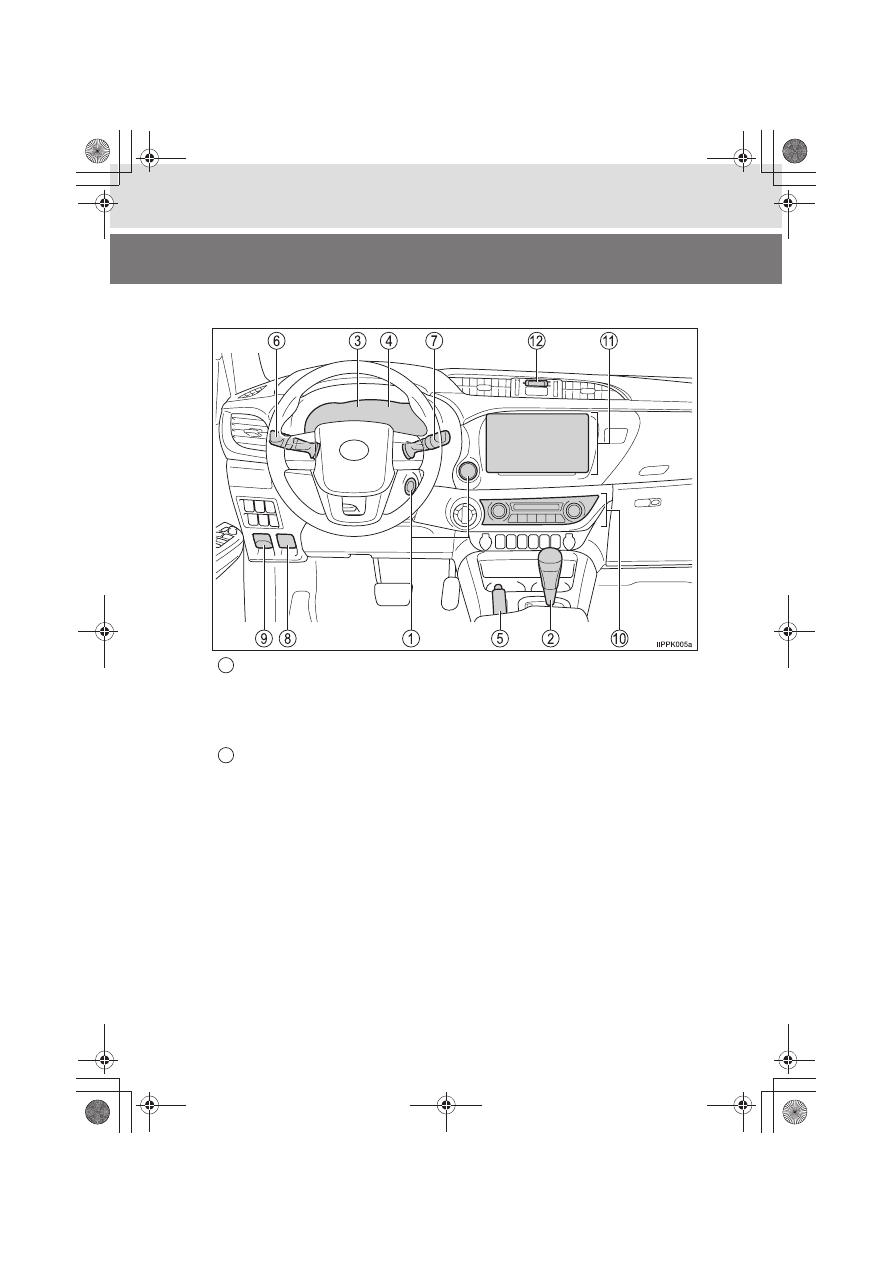

Instrument panel (Left-hand drive vehicles)

Engine switch  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 236, 239
Starting the engine/changing the positions or modes . . .  P. 236, 239
Emergency stop of the engine. . . . . . . . . . . . . . . . . . . . . . . . .  P. 557
When the engine will not start . . . . . . . . . . . . . . . . . . . . . . . . .  P. 601
Warning messages

*

1

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 577

Shift lever (Automatic transmission) . . . . . . . . . . . . . . . . . .  P. 247
Changing the shift position  . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 247
Precautions against towing . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 559
When the shift lever does not move  . . . . . . . . . . . . . . . . . . . .  P. 252
Shift lever (Manual transmission)  . . . . . . . . . . . . . . . . . . . .  P. 254
Changing the shift position  . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 254
Precautions against towing . . . . . . . . . . . . . . . . . . . . . . . . . . .  P. 559

1

2
