599

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

■

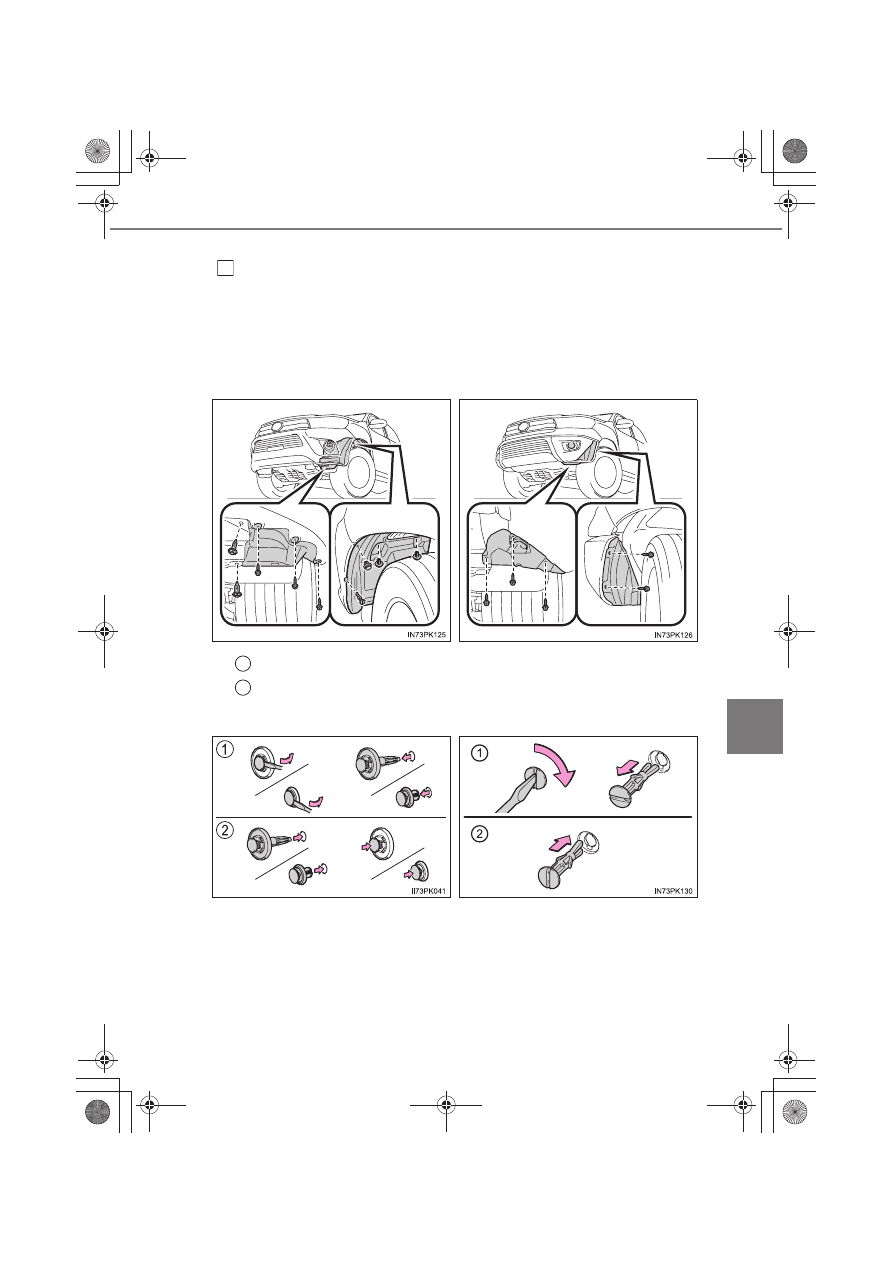

Противотуманные фары (при наличии)

Чтобы обеспечить достаточно пространства для работы, поверните
рулевое  колесо  в  направлении,  противоположном  заменяемой
лампе.

Выверните болты и снимите защелки.

Снятие зажима

Установка зажима

1

X

Автомобили

без

стального

бампера

X

Автомобили

со

стальным

бампером

1
2

X

Тип A

X

Тип B

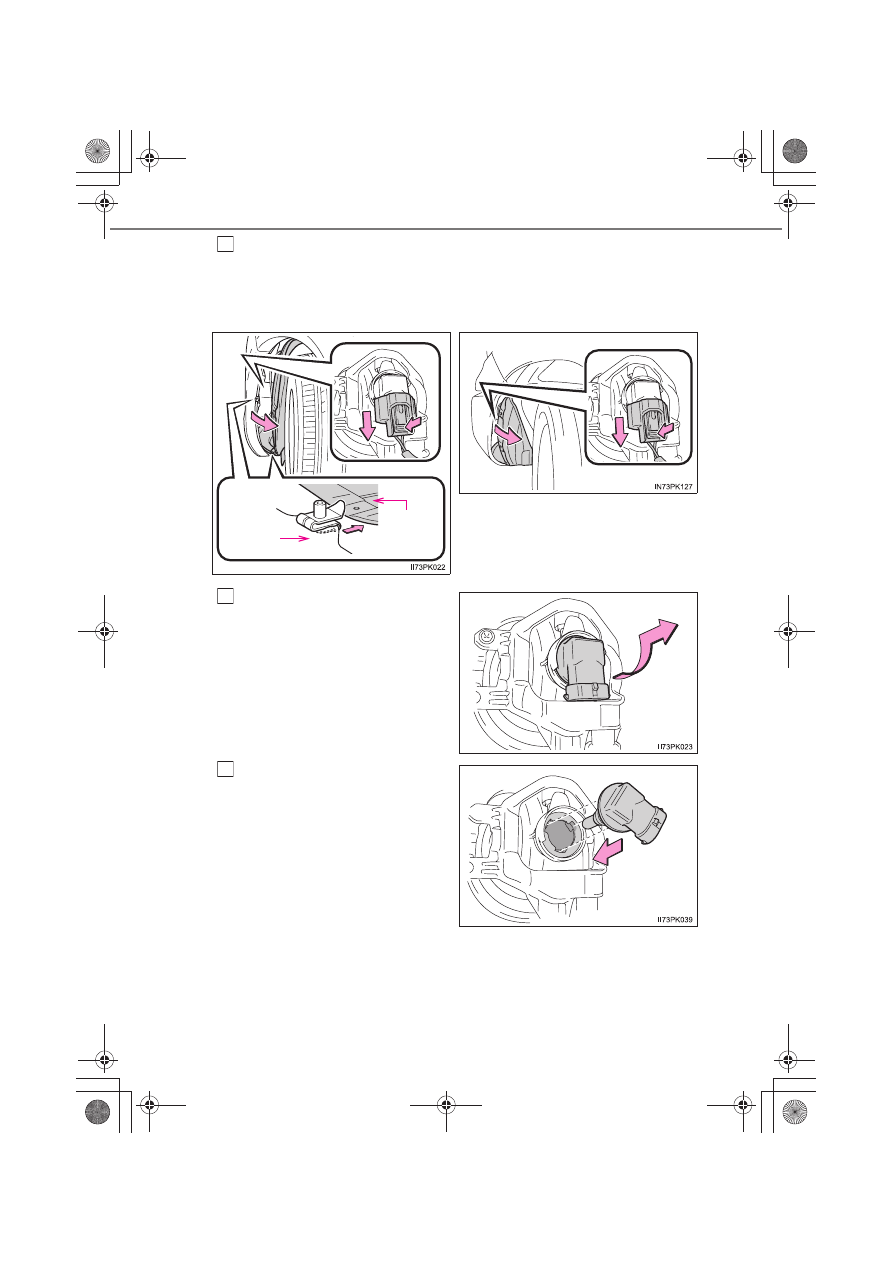

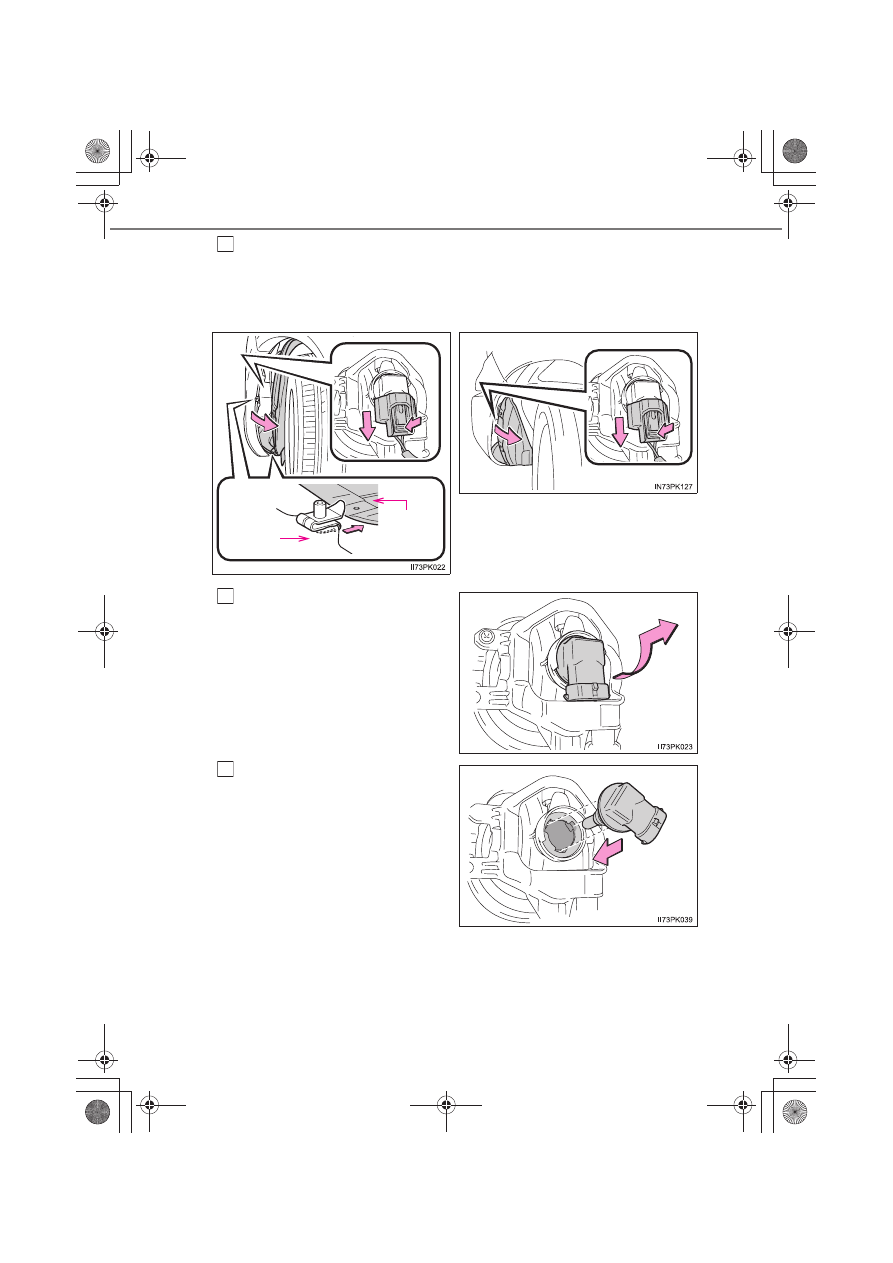

600

7-3. Самостоятельное техническое обслуживание

Частично  снимите  защиту  крыла  и  отсоедините  разъем,  нажимая
на фиксатор.

Поверните  лампу  за  цоколь
против часовой стрелки.

Замените  лампу  и  закрепите
цоколь лампы.

Совместите 3 выступа на лампе с
креплением и установите лампу.

2

X

Автомобили

без

стального

бампера

X

Автомобили

со

стальным

бампером

Бампер

Защита
крыла

3

4

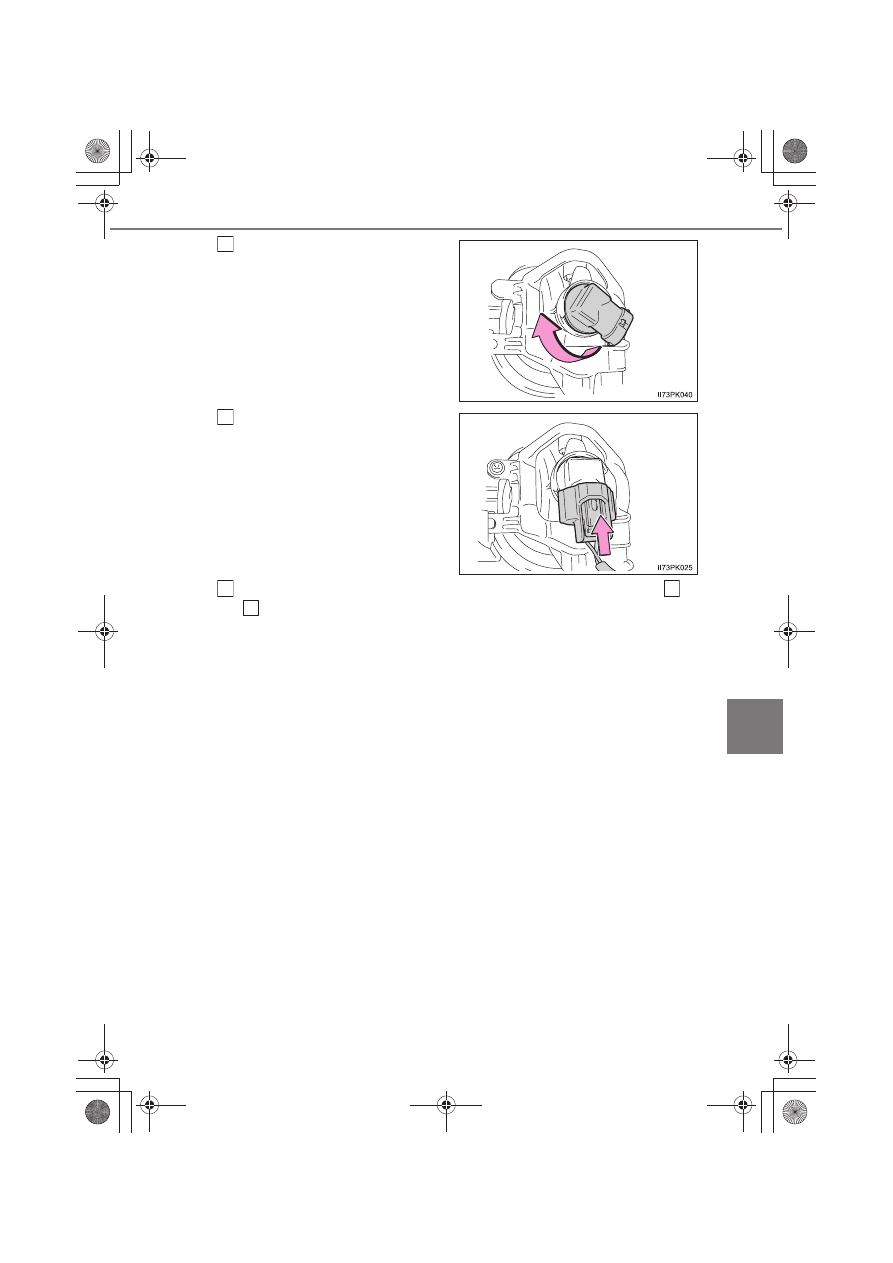

601

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

Поверните и закрепите цоколь
лампы.

Установите разъем

Слегка  потрясите  цоколь  лампы,
чтобы  проверить,  что  он  хорошо
закреплен,

включите

противотуманные

фары

и

визуально  проверьте,  что  свет  не
проходит через крепление.

Для установки защитного щитка, винтов и зажимов выполните

 и

 в обратной последовательности.

5

6

7

1

2

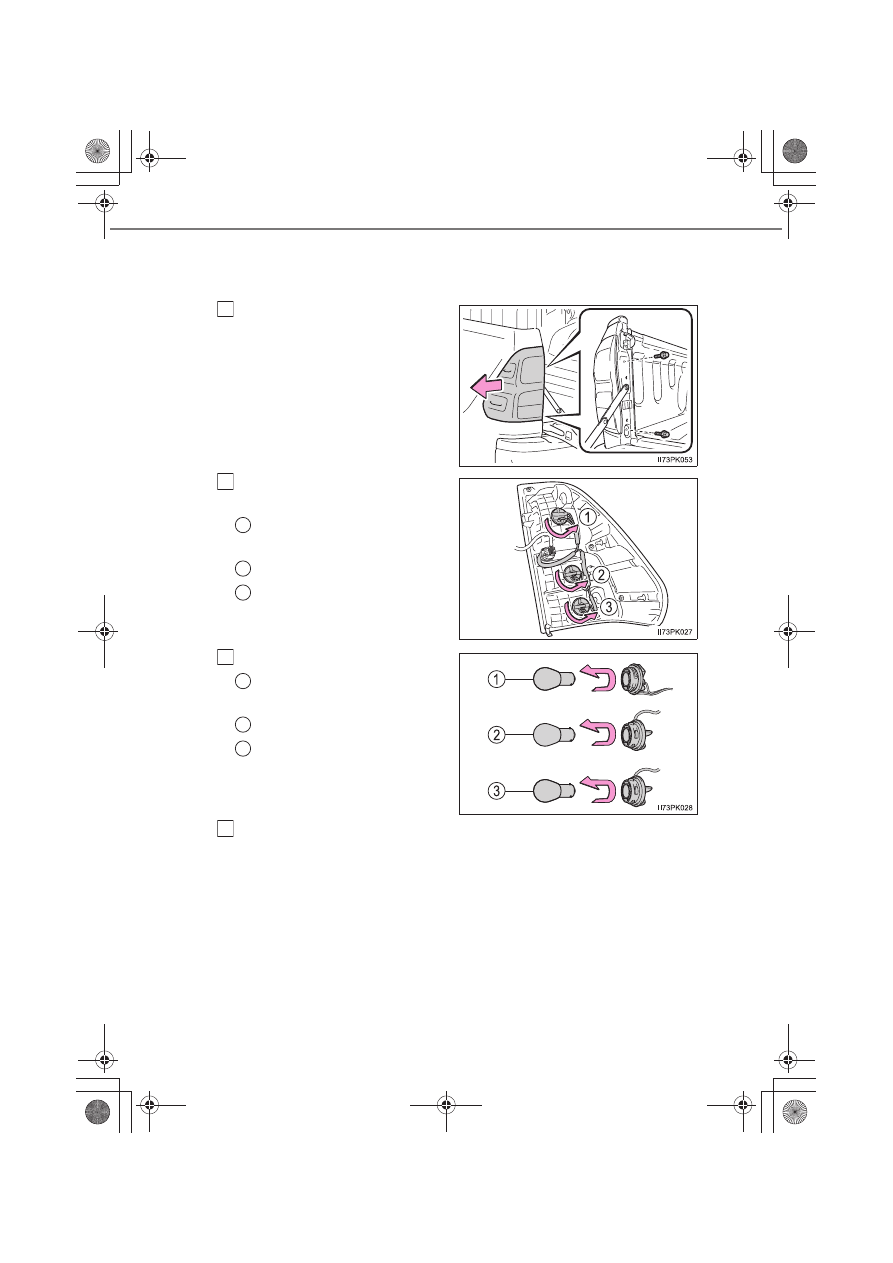

602

7-3. Самостоятельное техническое обслуживание

■

Задние  стоп-сигналы  и  фонари,  задние  указатели  поворотов,
фонари заднего хода или задний противотуманный фонарь (при
наличии)

Выверните болты крепления и
потяните блок вбок, чтобы его
снять.

Поверните  лампу  за  цоколь
против часовой стрелки.

Стоп-сигнал/задний
габаритный фонарь

Задний указатель поворота

Фонарь  заднего  хода  или
задний

противотуманный

фонарь

Извлеките лампу.

Стоп-сигнал/задний
габаритный фонарь

Задний указатель поворота

Фонарь  заднего  хода  или
задний

противотуманный

фонарь

При установке выполняйте описанные шаги в обратном порядке.

1

2

1

2
3

3

1

2
3

4
