Toyota Corolla (2016 год). Руководство - часть 131

536

7-3. Самостоятельное техническое обслуживание

■

Стоп-сигнал/задний  фонарь  (ламповый  тип)  и  задний  указатель
поворота

Откройте  крышку багажника  и
снимите скобы.

Во

избежание

повреждения

автомобиля  закройте  наконечник
отвертки лоскутом ткани.

Частично

снимите

настил

пола багажного отделения.

Поверните

цоколь

лампы

против часовой стрелки.

Задний указатель поворота

Стоп-сигнал/задний фонарь

Извлеките лампу фонаря.

Задний указатель поворота

Стоп-сигнал/задний фонарь

Во  время  установки  выполните  указанные  действия  в  обратной
последовательности.

1

2

3

1
2

4

1
2

5

537

7-3. Самостоятельное техническое обслуживание

7

Т

е

хн

ич

еское

 обс
л

уж

и

вание

 и

 ух

о

д

 за

 ав

то

м

о

б

и

лем

■

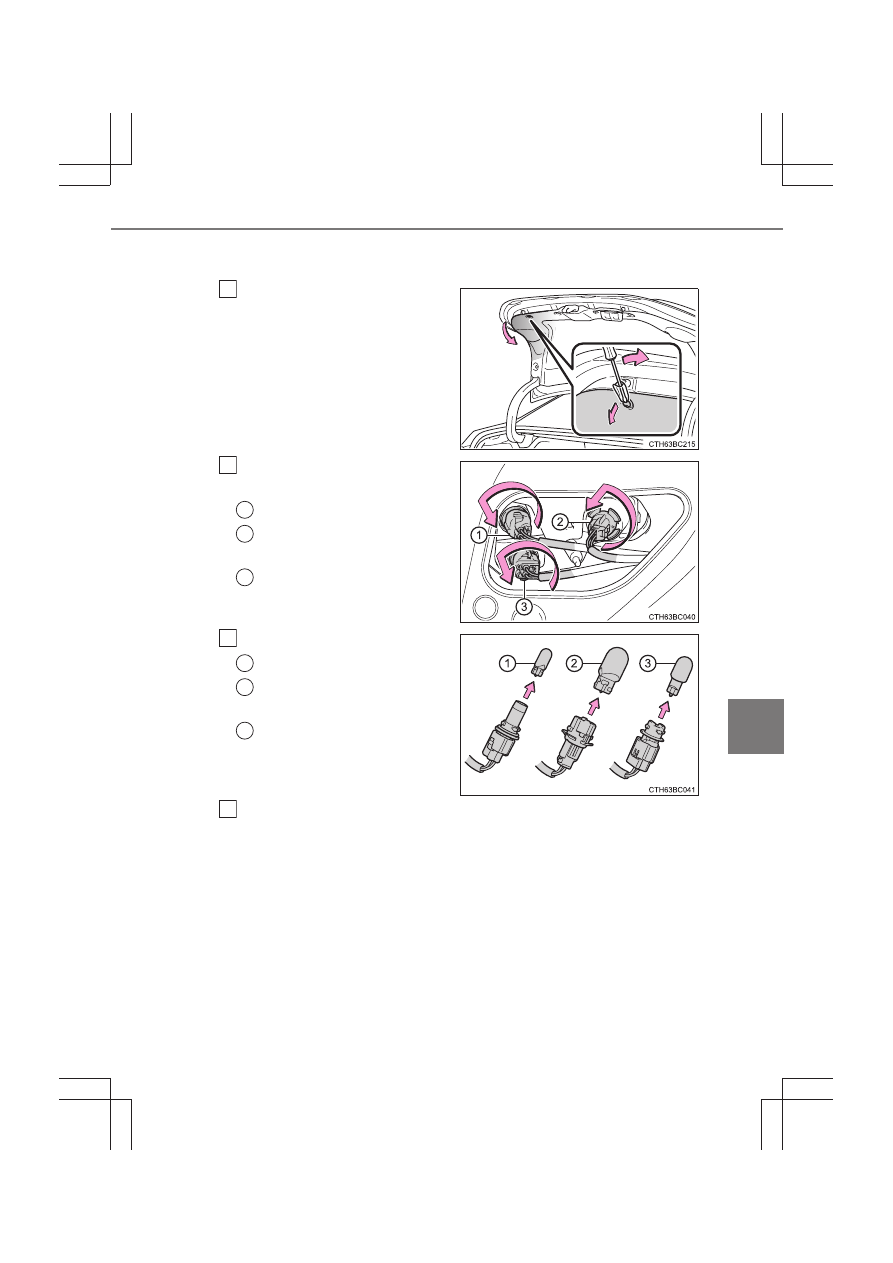

Задний противотуманный фонарь (ламповый тип) (при наличии),
задний фонарь (ламповый тип) и фонарь заднего хода

Откройте  крышку багажника  и
снимите

скобу.

Затем

частично  снимите  крышку
панели багажника.

Во

избежание

повреждения

автомобиля  закройте  наконечник
отвертки лоскутом ткани.

Поверните

цоколь

лампы

против часовой стрелки.

Задний фонарь

Задний

противотуманный

фонарь

Фонарь заднего хода

Извлеките лампу фонаря.

Задний фонарь

Задний

противотуманный

фонарь

Фонарь заднего хода

Во  время  установки  выполните  указанные  действия  в  обратной
последовательности.

1

2

1
2

3

3

1
2

3

4

538

7-3. Самостоятельное техническое обслуживание

■

Фонарь освещения регистрационного знака

Снимите рассеиватель.

Вставьте  отвертку  правильного
размера

в

отверстие

рассеивателя

и

отогните

рассеиватель,  как  показано  на
иллюстрации.

Во

избежание

повреждения

автомобиля  оберните  отвертку
лентой.

Извлеките лампу фонаря.

Во  время  установки  выполните  указанные  действия  в  обратной
последовательности.

1

2

3

539

7-3. Самостоятельное техническое обслуживание

7

Т

е

хн

ич

еское

 обс
л

уж

и

вание

 и

 ух

о

д

 за

 ав

то

м

о

б

и

лем

■

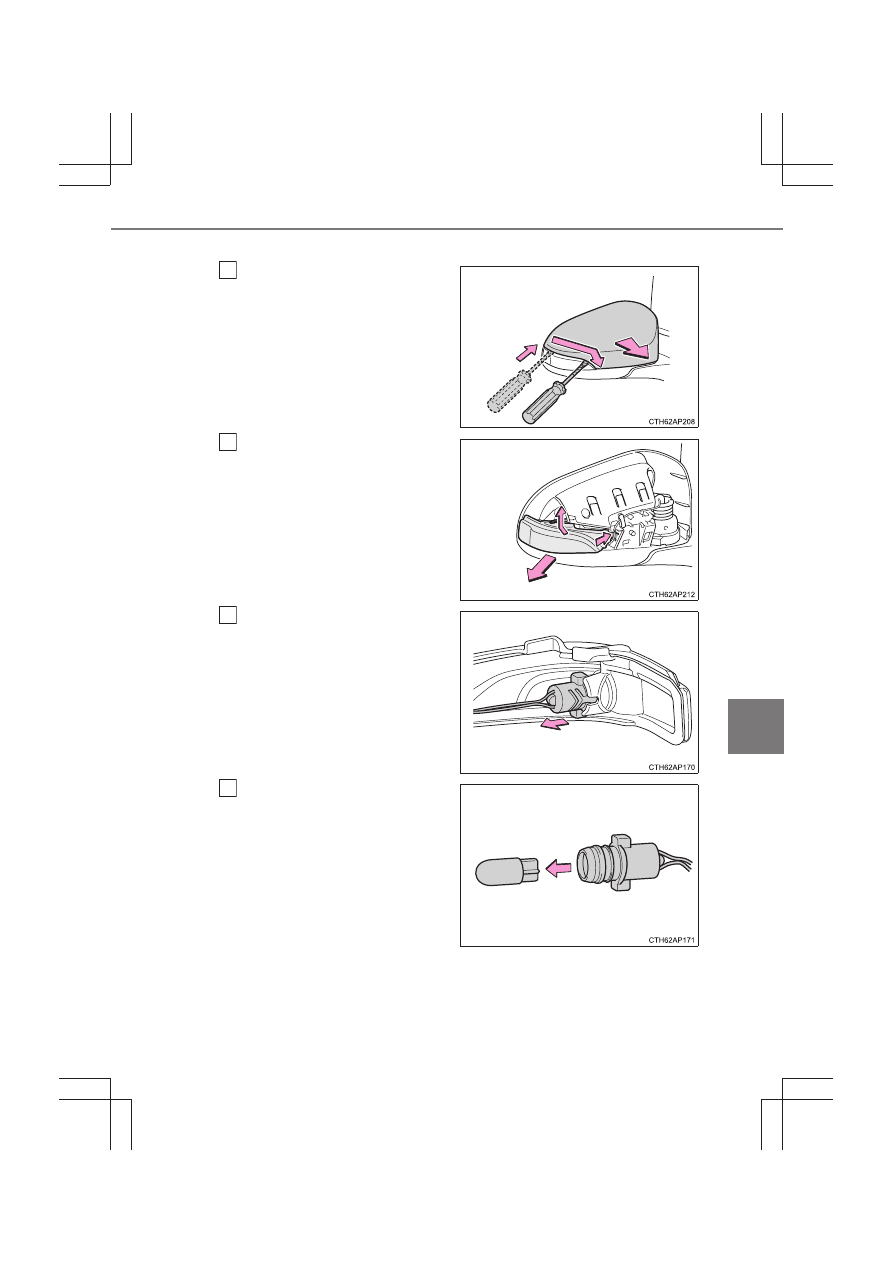

Боковой указатель поворота

Снимите крышку.

Вставьте  плоскую  отвертку  и
сдвиньте

по

краю

бокового

указателя поворота.

Во

избежание

повреждения

автомобиля  оберните  плоскую
отвертку лентой.

Нажмите  на 2 зажима  и
извлеките  боковой  указатель
поворота

из

разъема

защитного козырька.

Извлеките  патрон  из  корпуса
бокового указателя поворота.

Извлеките лампу.

1

2

3

4
