88

2. Комбинация приборов

◆

Комбинация приборов

X

Дисплей системы контроля параметров движения

X

Многофункциональный информационный дисплей

Сигнальные лампы и индикаторы

Сигнальные  лампы  и  индикаторы  на  комбинации  приборов  и
центральной  панели  информируют  водителя  о  состоянии
различных систем автомобиля.

Для  наглядности  все  сигнальные  лампы  и  индикаторы  на
следующей иллюстрации показаны горящими.

89

2. Комбинация приборов

2

К

о

м

б

ин
ация

 приборо

в

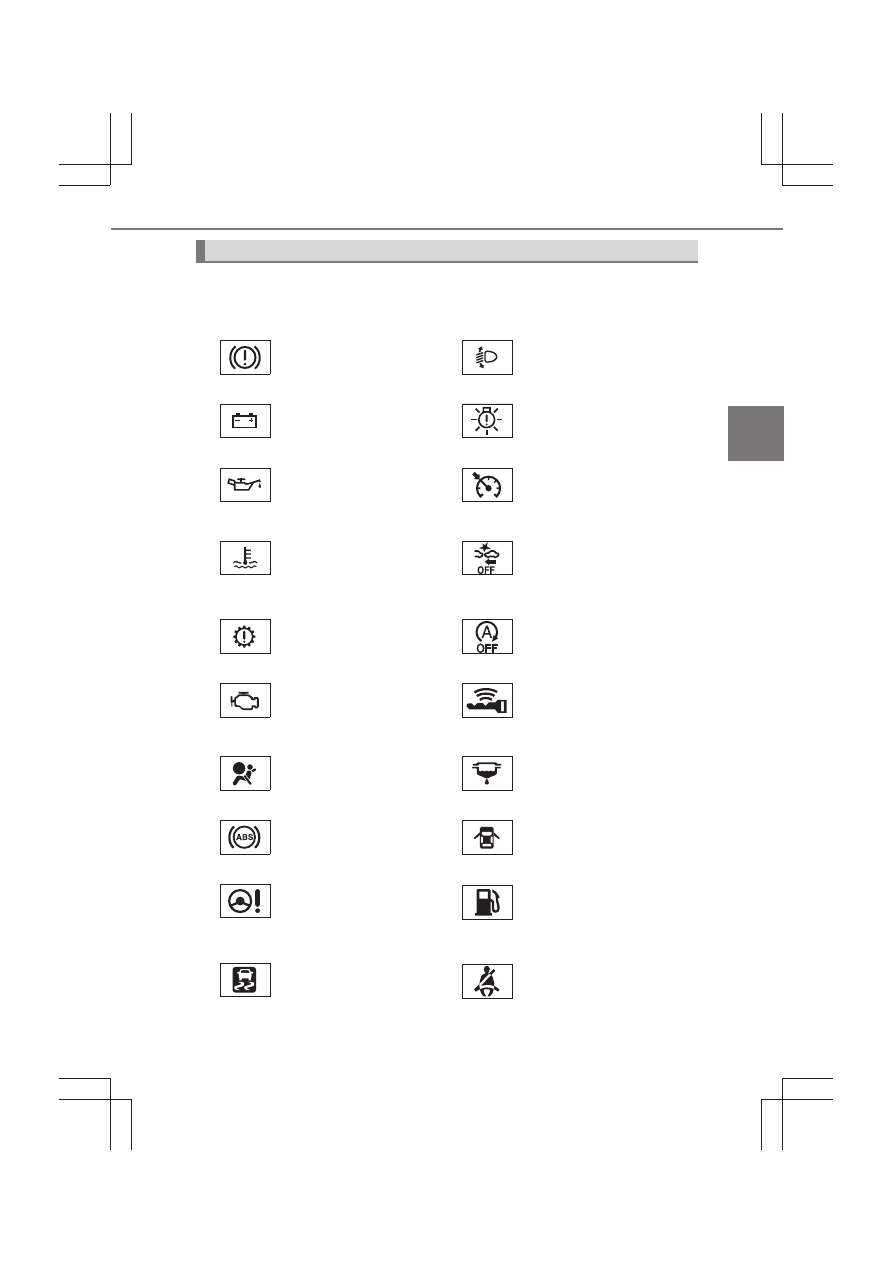

Сигнальные  лампы  информируют  водителя  о  неисправностях  в
указанных системах автомобиля.

Сигнальные лампы

*

1

Сигнальная

лампа

тормозной системы
(

→стр. 555)

*

1, 3

Сигнальная

лампа

системы  автоматической
регулировки угла наклона
фар (

→стр. 558)

*

1, 3

Сигнальная

лампа

системы

зарядки

аккумуляторной батареи
(

→стр. 555)

*

1, 3

Сигнальная  лампа LED-
фар (

→стр. 558)

*

1, 3

Сигнальная

лампа

низкого

давления

моторного масла
(

→стр. 556)

*

3, 5

(Желтый)

Индикатор  работы  круиз-
контроля (

→стр. 560)

*

1, 3

Сигнальная

лампа

повышенной
температуры
охлаждающей  жидкости
двигателя (

→стр. 556)

*

1, 3, 7

Сигнальная

лампа

системы PCS (

→стр. 559)

*

1, 3

Многорежимная
механическая

коробка

передач (

→стр. 556)

*

1, 2, 3, 7

Индикатор

отключения

системы Стоп/Старт
(

→стр. 559)

*

1

Индикатор неисправности
(

→стр. 557)

*

3, 4

(Желтый)

Индикатор
интеллектуальной
системы  доступа  и  пуска
без ключа (

→стр. 560)

*

1

Сигнальная

лампа

системы SRS (

→стр. 557)

*

1, 3

Сигнальная

лампа

топливного фильтра
(

→стр. 559)

*

1

Сигнальная

лампа

системы ABS (

→стр. 557)

*

3

Сигнальная

лампа

открытой двери
(

→стр. 560)

*

1

Сигнальная

лампа

системы
электроусилителя
рулевого управления
(

→стр. 557)

Сигнальная

лампа

низкого уровня топлива
(

→стр. 560)

*

1, 3

Индикатор

скользкой

дороги (

→стр. 558)

Сигнальная

лампа

непристегнутого

ремня

безопасности  водителя  и
переднего пассажира
(

→стр. 560)

90

2. Комбинация приборов

*

1

: Эти  лампы  загораются,  когда  замок  запуска  двигателя  поворачивается  в

положение “ON” (автомобили без интеллектуальной системы доступа и пуска
без  ключа)  или  в  режим IGNITION ON (автомобили  с  интеллектуальной
системой доступа и пуска без ключа), чтобы указать на выполнение проверки
системы.  Они  выключаются  после  пуска  двигателя  или  через  несколько
секунд.  Если  индикатор  не  включается  или  не  выключается,  возможно,  в
системе  имеется  неисправность.  Проверьте  автомобиль  у  любого
официального  дилера  или  в  ремонтной  службе Toyota, либо  у  другого
квалифицированного и технически оснащенного специалиста.

*

2

: Автомобили с многофункциональным информационным дисплеем: Поскольку

эти  лампы  отображаются  на  многофункциональном  информационном
дисплее,  они  не  будут  включаться  при  выполнении  проверки  систем,  как
описано в пункте

*

1

 выше.

*

3

: При наличии

*

4

: Лампа  мигает  желтым,  указывая  на  неисправность.  Фонарь  быстро  мигает

зеленым, указывая, что не выключен замок рулевого вала.

*

5

: Автомобили  с  дисплеем  системы  контроля  параметров  движения:  Лампа

загорается желтым, указывая на неисправность.

Автомобили с многофункциональным информационным дисплеем:
→стр. 301, 305

*

6

: Этот индикатор горит на центральной панели.

*

7

: Лампа мигает, указывая на неисправность.

*

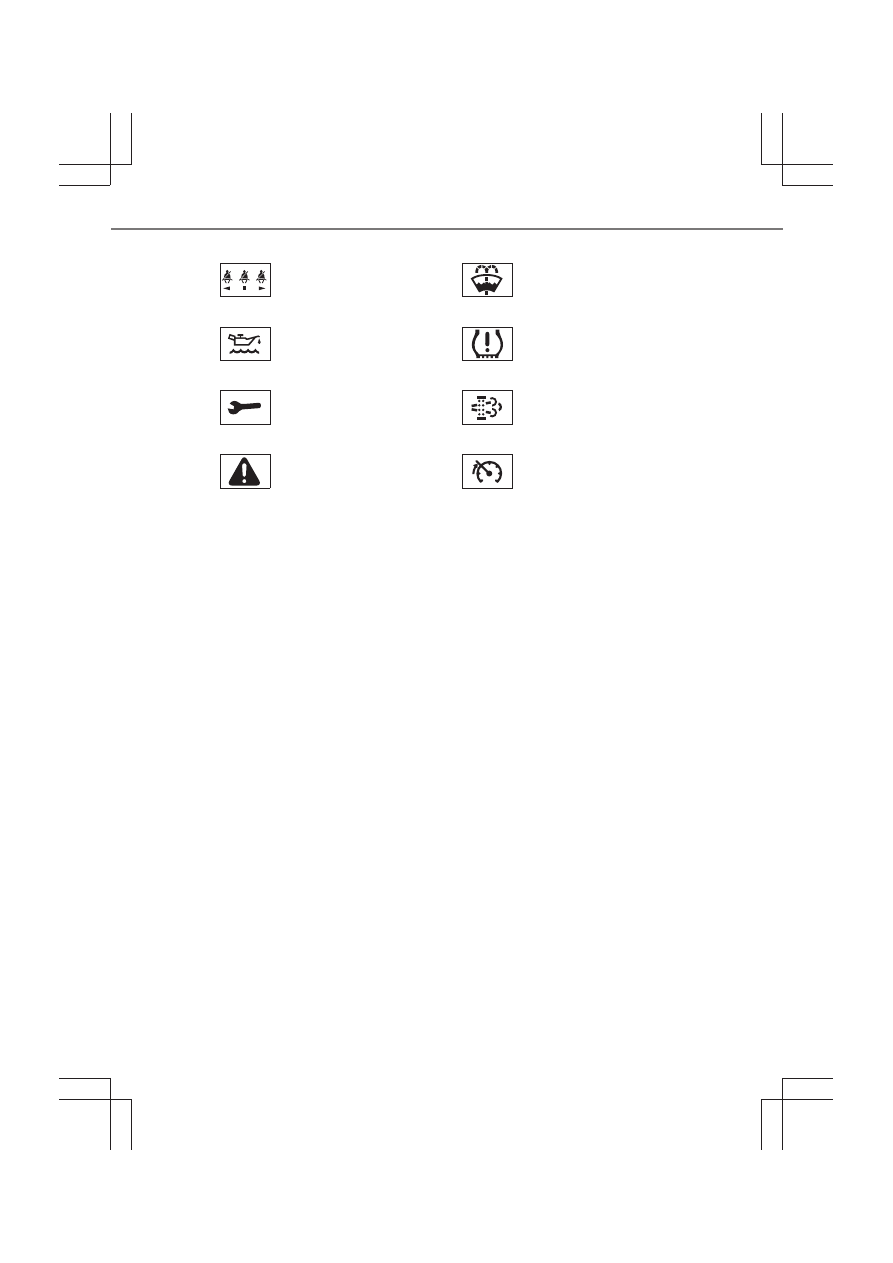

3, 6

Сигнальные

лампы

непристегнутых

ремней

безопасности

задних

пассажиров (

→стр. 560)

*

3

Сигнальная

лампа

низкого  уровня  жидкости
переднего омывателя
(

→стр. 561)

*

1, 3

Сигнальная

лампа

низкого уровня моторного
масла (

→стр. 561)

*

1, 3

Сигнальная

лампа

низкого давления в шине
(

→стр. 563)

*

1, 3

Сигнальная

лампа

о

необходимости

замены

моторного масла
(

→стр. 562)

*

1, 3

Сигнальная

лампа

системы DPF (

→стр. 561)

*

1, 3

Главная

сигнальная

лампа (

→стр. 562)

*

3, 5

(Желтый)

Индикатор  ограничителя
скорости (

→стр. 560)

91

2. Комбинация приборов

2

К

о

м

б

ин
ация

 приборо

в

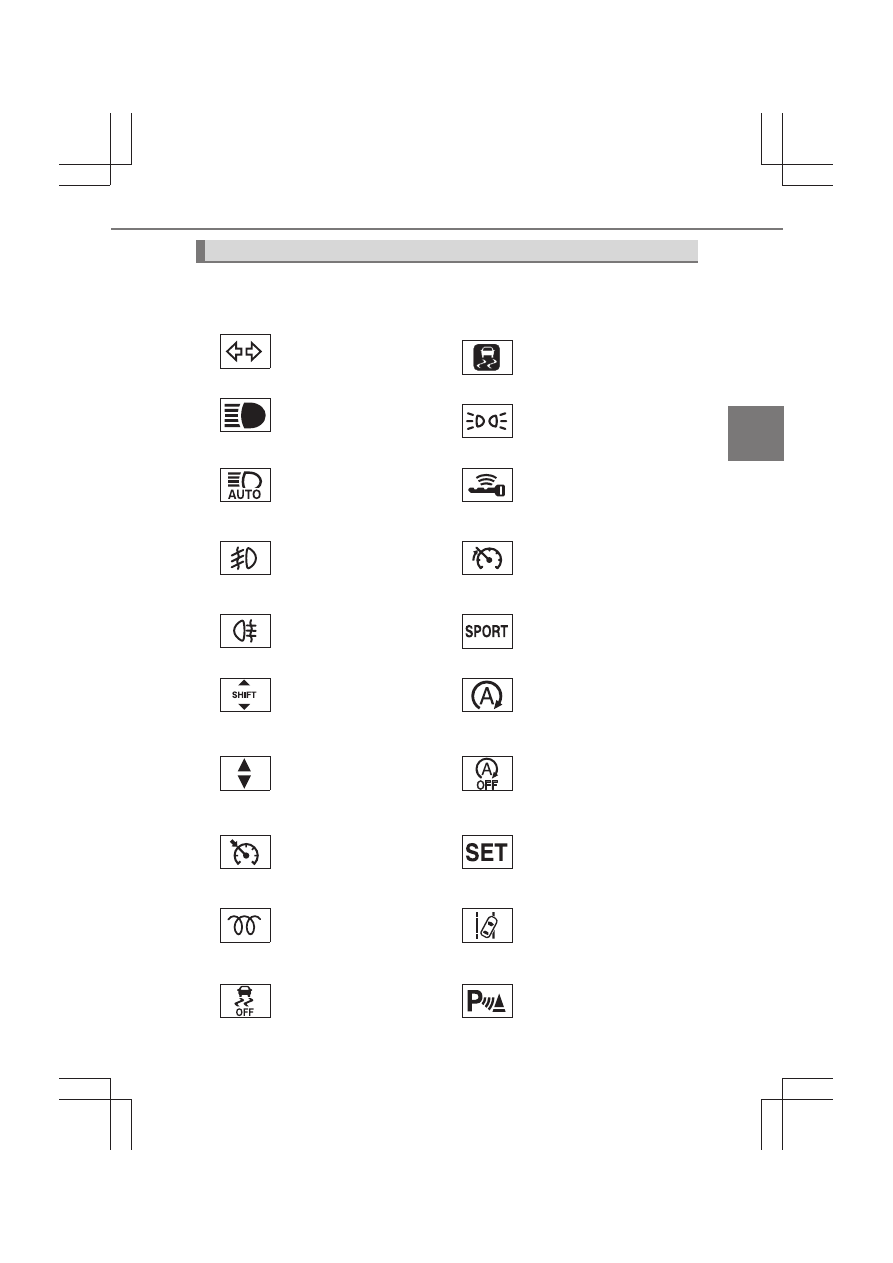

Индикаторы  информируют  водителя  о  рабочем  состоянии  различных
систем автомобиля.

Индикаторы

Индикатор

указателей

поворота (

→стр. 231)

*

1, 3, 4



Индикатор

скользкой

дороги (

→стр. 334, 340)

Индикатор

включения

дальнего света фар
(

→стр. 233)

*

3

Индикатор

включения

задних фонарей
(

→стр. 233)

*

1, 3

Индикатор
автоматического
включения

дальнего

света (

→стр. 277)

*

3

(Зеленый)

Индикатор
интеллектуальной
системы  доступа  и  пуска
без ключа (

→стр. 207)

*

3

Индикатор

включения

передних
противотуманных фар
(

→стр. 239)

*

3

(Зеленый)

Индикатор  ограничителя
скорости (

→стр. 303)

*

3

Индикатор

включения

задних  противотуманных
фонарей (

→стр. 239)

*

3

Индикатор “SPORT”
(

→стр. 219)

*

1, 3

Индикатор  переключения
передач

(дисплей

системы

контроля

параметров

движения)

(

→стр. 224, 228)

*

1, 2, 3

Индикатор системы Стоп/
Старт (

→стр. 287)

*

3

Индикатор  переключения
передач
(многофункциональный
информационный
дисплей) (

→стр. 224, 228)

*

1, 2, 3, 8

Индикатор

отключения

системы Стоп/Старт
(

→стр. 287)

*

3

(Зеленый)

Индикатор  работы  круиз-
контроля (

→стр. 299)

*

3

Индикатор “SET” круиз-
контроля (

→стр. 299)

*

3

Индикатор  предпускового
подогрева двигателя
(

→стр. 203, 207)

*

3

Индикатор  системы LDA
(система
предупреждения

о

выходе

из

полосы

движения) (

→стр. 271)

*

1, 3, 8

Индикатор VSC OFF
(

→стр. 334)

*

3

Индикатор

датчика

системы

помощи

при

парковке Toyota
(

→стр. 307)
