Toyota Corolla 2017 года. Руководство - часть 113

530

7-3. Самостоятельное техническое обслуживание

■

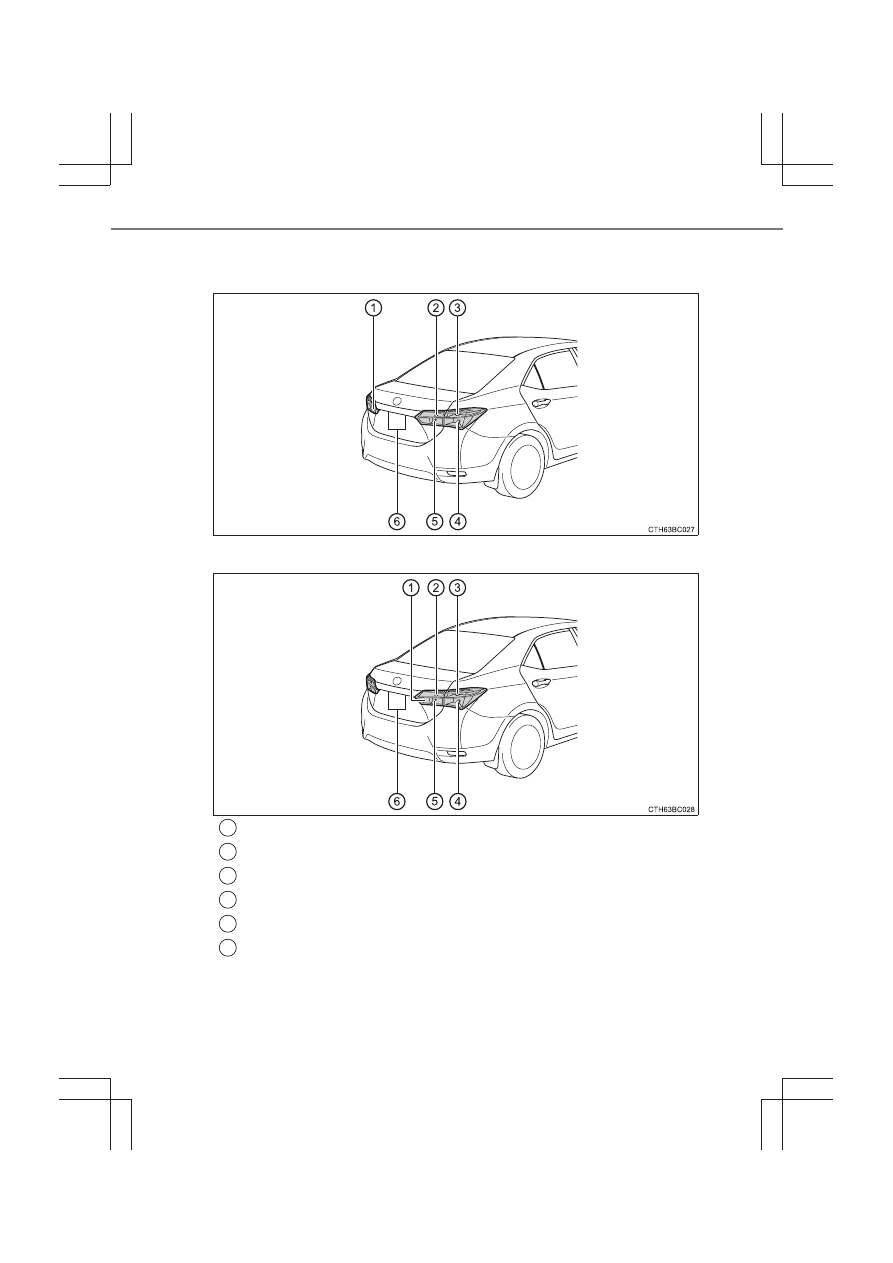

Сзади

X

Автомобили с левосторонним управлением

X

Автомобили с правосторонним управлением

Задний противотуманный фонарь (ламповый тип)

Фонарь заднего хода

Задний указатель поворота

Стоп-сигнал/задний фонарь (ламповый тип)

Задний фонарь (ламповый тип)

Фонарь освещения регистрационного знака

1
2
3
4
5
6

531

7-3. Самостоятельное техническое обслуживание

7

Т

е

хн

ич

еское

 обс
л

уж

и

вание

 и

 ух

о

д

 за

 ав

то

м

о

б

и

лем

■

Ближний свет фар (ламповый тип)

Поверните

цоколь

лампы

против часовой стрелки.

Извлеките  лампу,  нажимая  на
фиксатор разъема.

Замените  лампу  фонаря  и
установите цоколь лампы.

Совместите 3 язычка  на  лампе
фонаря  с  креплением  и  вставьте
лампу.

Поверните  и  зафиксируйте
цоколь лампы.

Осторожно

потрясите

цоколь

лампы  для  проверки  надежности
крепления,  включите  фары  и
визуально  убедитесь,  что  через
крепление не проходит свет.

Замена ламп фонарей

1

2

3

4

532

7-3. Самостоятельное техническое обслуживание

■

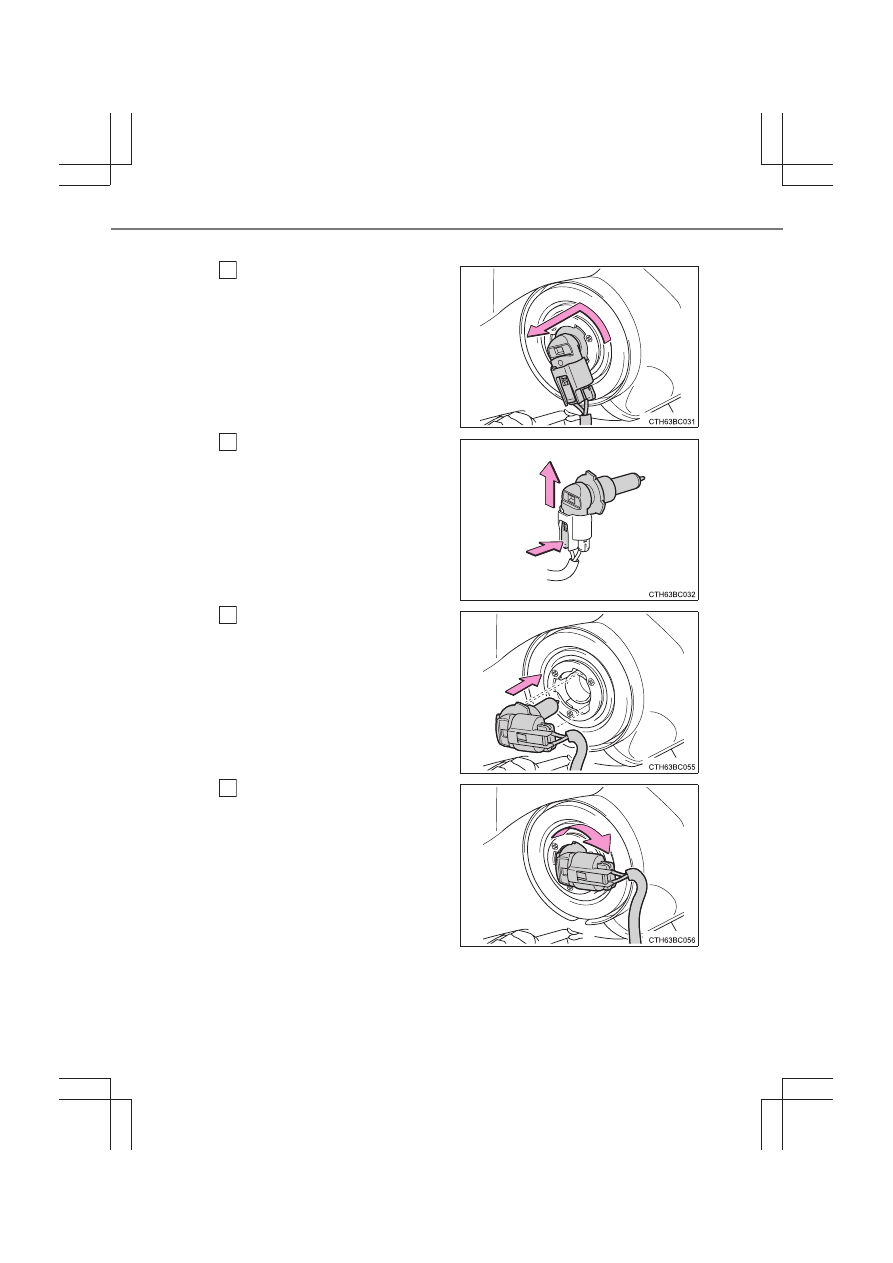

Дальний свет фар (ламповый тип)

Поверните

цоколь

лампы

против часовой стрелки.

Извлеките  лампу,  нажимая  на
фиксатор разъема.

Замените  лампу  фонаря  и
установите цоколь лампы.

Совместите 3 язычка  на  лампе
фонаря  с  креплением  и  вставьте
лампу.

Поверните  и  зафиксируйте
цоколь лампы.

Осторожно

потрясите

цоколь

лампы  для  проверки  надежности
крепления,  включите  фары  и
визуально  убедитесь,  что  через
крепление не проходит свет.

1

2

3

4

533

7-3. Самостоятельное техническое обслуживание

7

Т

е

хн

ич

еское

 обс
л

уж

и

вание

 и

 ух

о

д

 за

 ав

то

м

о

б

и

лем

■

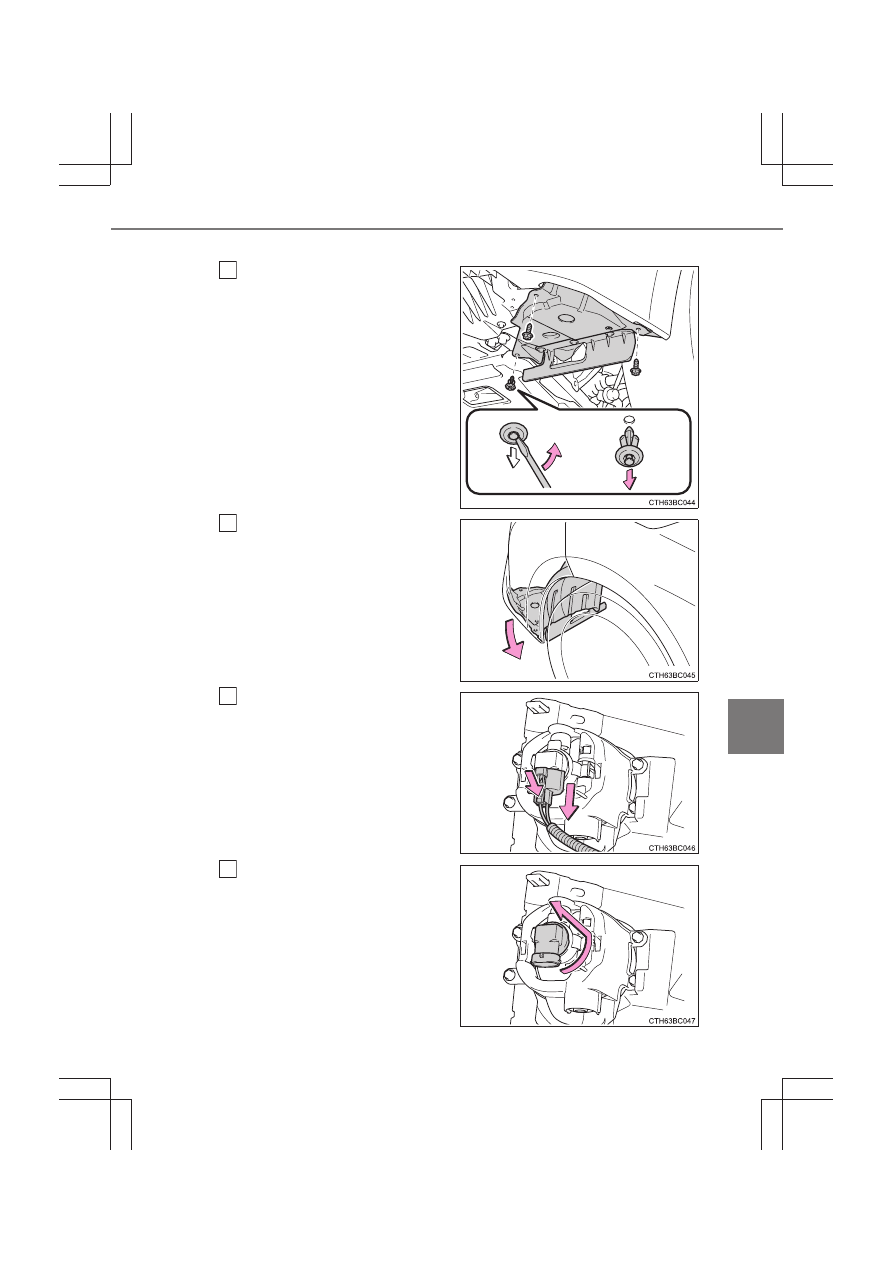

Передняя противотуманная фара (при наличии)

Отверните  болты  и  снимите
зажимы подкрылка.

Снимите подкрылок.

Отсоедините

разъем,

одновременно  нажимая  на
фиксатор.

Поверните

цоколь

лампы

против часовой стрелки.

1

2

3

4
