Тойота Рав 4. Переключатели на панели. Аварийка

Снятие выключателя аварийной световой сигнализации на моделях до 2001 года производите следующим образом:

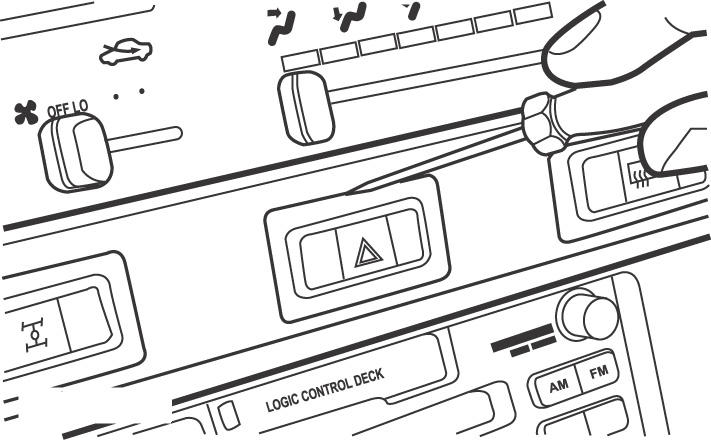

Рисунок - 15.24. Использование отвертки для отделения от панели приборов выключателя аварийной световой сигнализации

Используя лезвие отвертки как рычаг, отделите Аварийкаи извлеките его из панели приборов ( смотрите рисунок - 15.24 )
Отсоедините электрический разъем, отожмите фиксатор и извлеките выключатель из кожуха.
Снятие выключателя
аварийной световой сигнализации
на моделях с 2001 года
Производится следующим образом.

Рисунок - 14.51. Расположение винтов крепления центральной накладки панели приборов на моделях с 2001 года

Выверните винты и снимите центральную накладку с панели приборов (смотрите рисунок - 14.51 )

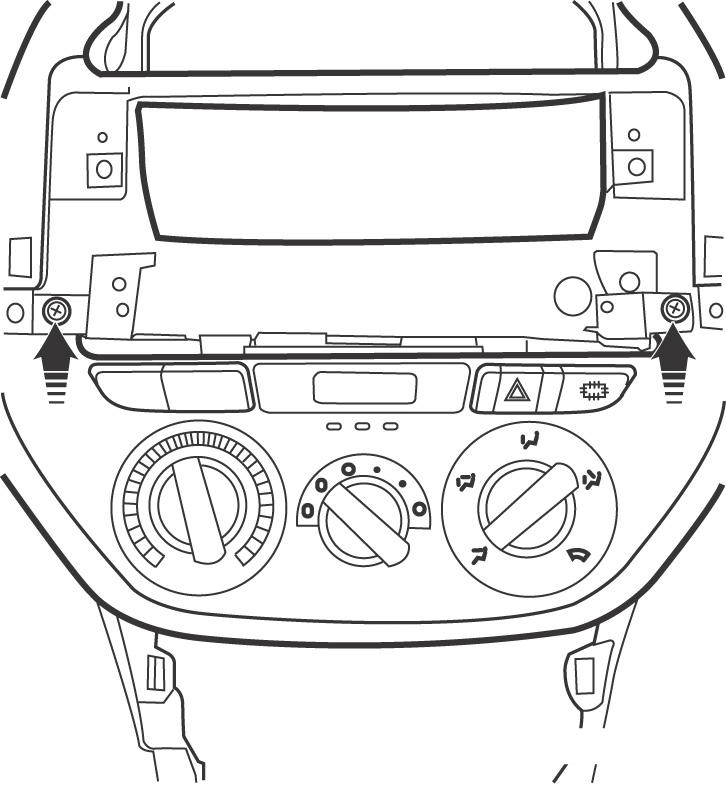

Рисунок - 15.25. Расположение винтов крепления блока управления отопителем

Выверните винты и вытяните из панели приборов блок управления отопителем, затем отсоедините электрический разъем от задней части выключателя ( смотрите рисунок - 15.25 ). Отожмите фиксатор и извлеките выключатель из кожуха.
Установку выключателя аварийной световой сигнализации производите в последовательности, обратной снятию.
