Тойота Рав 4.
Панель приборов. Козырёк комбинации приборов
Снятие козырька комбинации приборов производите следующим
образом:
Выключите зажигание и отсоедините провод «массы» от
аккумуляторной батареи.
Если автомобиль оборудован регулируемой рулевой колонкой, то
отклоните ее вниз до упора.
|
|

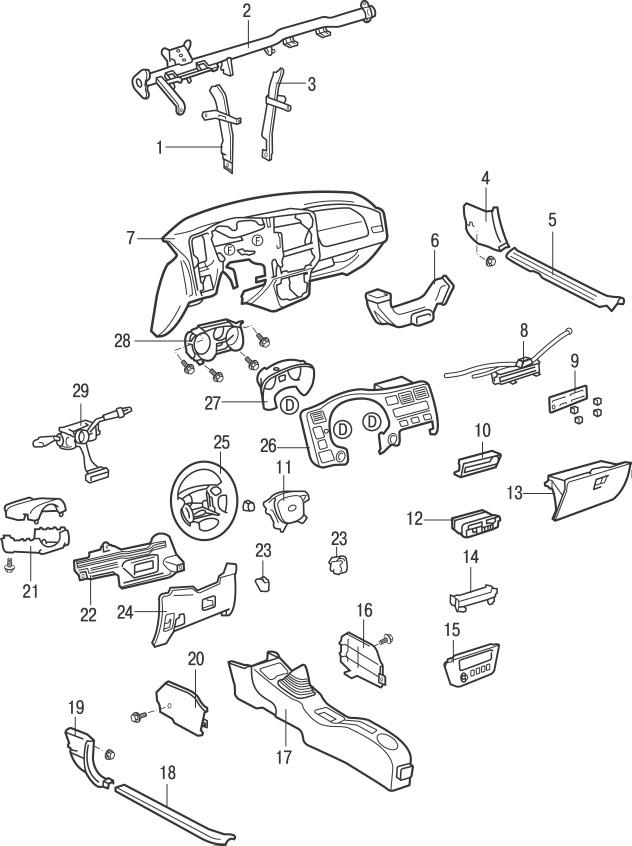

Рисунок
- 14.49. Панель приборов и ее компоненты на моделях до
2001 года: 1 – кронштейн №1 панели приборов; 2 –
усилитель панели приборов; 3 – кронштейн №2 панели
приборов; 4 – панель обивки передней стойки; 5 – панель
обивки правого порога; 6 – воздуховод №2; 7 – внешняя
накладка панели приборов; 8 – блок управления отопителем;
9 – панель блока управления отопителем; 10 – крышка
радиоприемника; 11 – подушка безопасности рулевого
колеса; 12 – радиоприемник; 13 – крышка вещевого ящика;
14 – панель отделки под проигрыватель компакт-дисков; 15
– центральная панель отделки; 16 – боковая накладка
центральной консоли; 17 – центральная консоль; 18 –
панель обивки левого порога; 19 – панель обивки передней
стойки; 20 – боковая накладка центральной консоли; 21 –
задние накладки рулевого колеса; 22 – нижняя левая
панель отделки; 23 – кожухи рулевой колонки; 24 –
усилитель нижней левой панели отделки; 25 – рулевое
колесо; 26 – козырек комбинации приборов; 27 –
комбинированный переключатель; 28 – комбинация приборов;
29 – панель приборов
|
На моделях до 2001 года выверните винт в верхней части козырька
комбинации приборов ( смотрите
рисунок -
14.49 ). Обеими руками потяните козырек комбинации приборов на
себя для отделения его от панели приборов.
На моделях с 2001 года обеими руками потяните козырек комбинации
приборов на себя для отделения его от панели приборов.
Установку козырька комбинации приборов производите в
последовательности, обратной снятию. Перед установкой козырька
проверьте правильность расположения фиксаторов козырька
комбинации приборов.
|
