Снятие и установка декоративных эмблем и шрифтов на кузов Toyota Camry















Декоративные эмблемы и шрифты

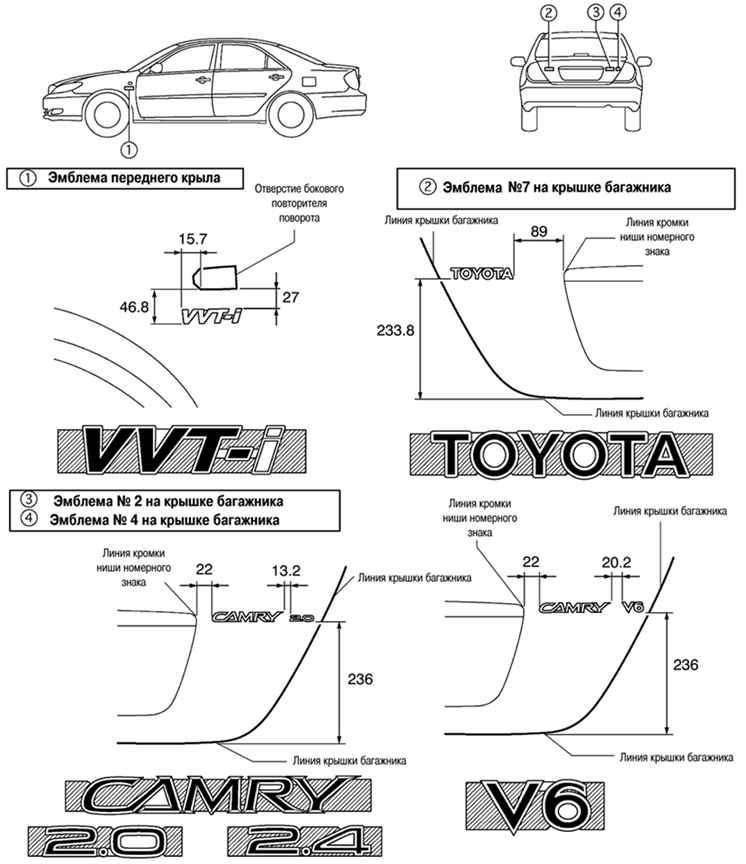

Рис. 8.49. Декоративные эмблемы и шрифты






ПРИМЕЧАНИЕ
Данные по правильной установке и соответствующие размеры и допуски приведены на рисунке 8.49
Допуски и размеры даны в миллиметрах.
