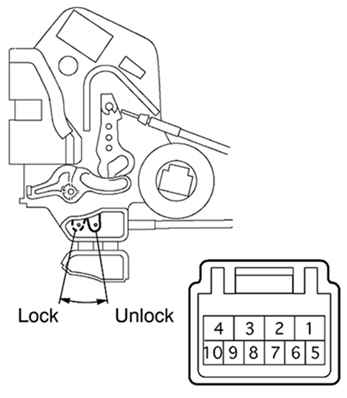

Рис. 7.63. Проверка работы электропривода замка задней левой двери

Проверьте работу электропривода замка задней левой в положениях, указанных в таблице (рис. 7.63).

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

Если работа электропривода не соответствует описанной, замените замок в сборе.

Стандартная проверка

Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка задней левой двери в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.

Стандартная проверка
