Разборка, проверка и сборка стартера Toyota Camry
Проверка коллектора стартера Toyota Camry
Осмотрите рабочие поверхности ламелей коллектора, при их загрязнении
и пригорании зачистите рабочие поверхности наждачной бумагой №400
или проточите коллектор на токарном станке.

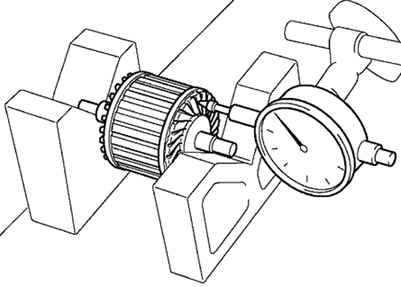

Установите якорь на призмы и измерьте биение коллектора (рис.
7.49).
Стандартное биение коллектора: 0,02 мм.
Штангенциркулем измерьте величину выступания края коллектора (рис.
7.50).
Стандартная величина выступания: 3,3 мм.
Максимально допустимая величина выступания: 4,0 мм.
Штангенциркулем измерьте величину выступания щеткодержателя (рис.
7.51).
Стандартная величина выступания: 9,0 мм.
Минимально допустимая величина выступания: 4,0 мм.
Если длина меньше минимально допустимого значения, замените
щеткодержатель.
