Разборка, проверка и сборка генератора Toyota Camry
Установка генератора (модели с двигателем 1 и 2 AZ-FE) Toyota Camry
Установите генератор на кронштейн.
Установите опорный и стопорный болт крепления генератора, наживите
их, но не закручивайте окончательно.
|
|

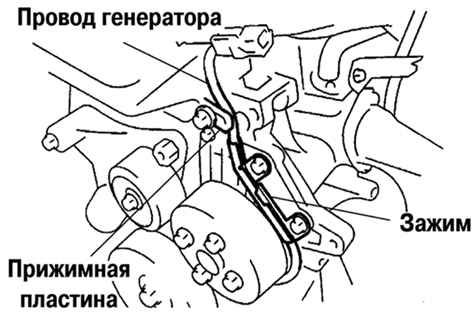

Рис. 7.10. Установка генератора (модели с
двигателем 1 и 2 AZ-FE)
|
Подсоедините разъем генератора и закрепите электропроводку (рис.
7.10).
|
ВНИМАНИЕ
Не подсоединяйте разъем генератора, пока не
установлен генератор.
|
Установите приводной ремень.
Затяните опорный и стопорный болты крепления генератора.
Затяните болты крепления зажима жгута проводов и болт крепления
провода генератора.
Момент затяжки:
- опорный болт М10 – 52 Н·м;
- стопорный болт М8 – 21 Н·м;
- болт крепления зажима жгута проводов – 8.4 Н·м;
- болт крепления провода генератора – 9.8 Н·м.
