4.2.5.1. Снятие
Снятие
амортизаторной стойки передней подвески Toyota Camry
Снимите переднее колесо.
|
|

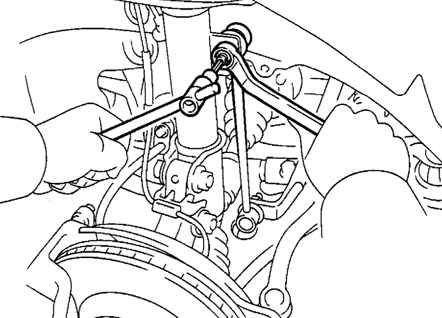

Рис. 4.22. Откручивание гайки крепления
стойки стабилизатора поперечной устойчивости
|
Открутите гайку крепления стойки стабилизатора поперечной
устойчивости (рис.
4.22).
|
ВНИМАНИЕ
Если ось шарового шарнира проворачивается вместе
с гайкой, используйте шестиугольный гаечный ключ (на
6 мм), чтобы удержать стойку.
|
|
|

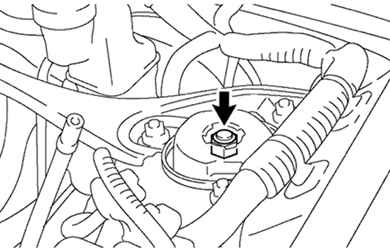

Рис. 4.23. Ослабление контргайки
верхней опоры стойки
|
Ослабьте контргайку верхней опоры стойки (рис.
4.23).
|
ВНИМАНИЕ
Не откручивайте гайку окончательно.
|
|
|

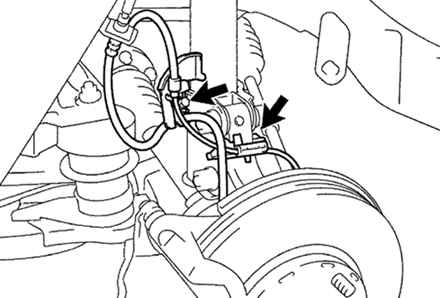

Рис. 4.24. Отсоединение тормозного
шланга и жгута проводов датчика частоты вращения (ABS)
|
Отсоедините болт крепления кронштейна тормозного шланга.
Отсоедините тормозной шланг (рис.
4.24), жгут проводов датчика частоты вращения (ABS).
Отсоедините хомуты крепления от стойки.
Снимите 2 болта и две гайки крепления амортизаторной стойки.
|
|

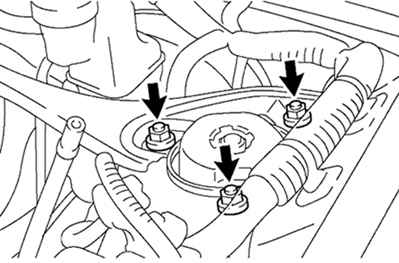

Рис. 4.25. Гайки крепления верхней
опоры стойки
|
Отверните 3 гайки крепления верхней опоры стойки и снимите
амортизаторную стойку (рис.
4.25).
Установите болт и две гайки на кронштейн в нижней части стойки и
закрепите ее в тисках.
|
|

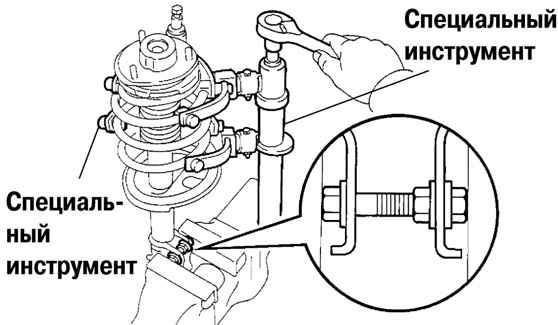

Рис. 4.26. Сжатие пружины стойки с
помощью специального инструмента
|
Используя специнструмент, сожмите пружину (рис.
4.26).
Используя специнструмент, придержите верхнюю чашку пружины и
отверните гайку.
Разберите стойку, сняв верхнюю опору стойки, подшипник, верхнюю
чашку пружины, изолятор амортизатора, ограничитель хода сжития,
пружину и изолятор пружины.
