Приводной механизм Toyota Camry
Компоненты приводного механизма Toyota Camry
|
|

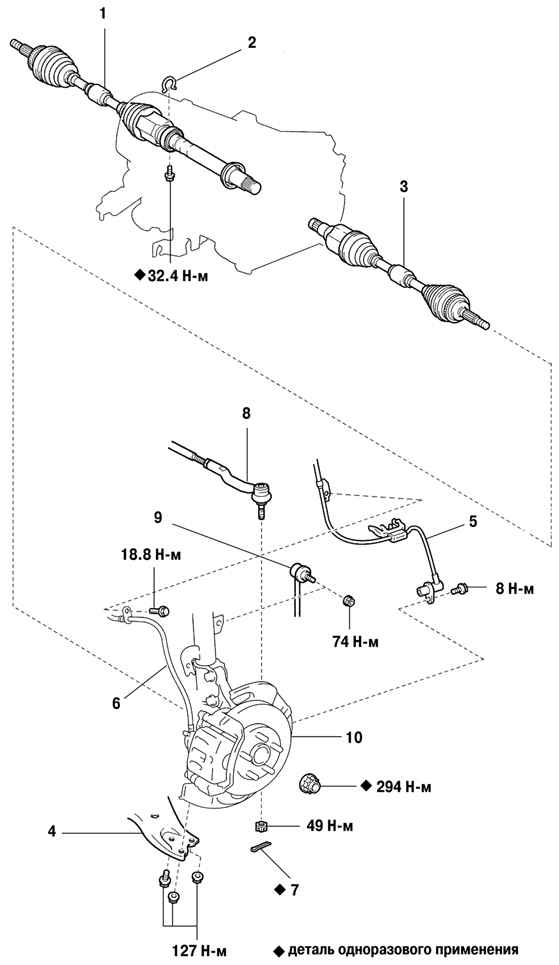

Рис. 3.135. Компоненты привода переднего колеса
(часть 1): 1 – правый привод переднего колеса в сборе; 2 –
стопорное кольцо подшипника приводного вала; 3 – левый
привод переднего колеса в сборе; 4 – нижний рычаг передней
подвески № 1 левый в сборе; 5 – да
|
|
|

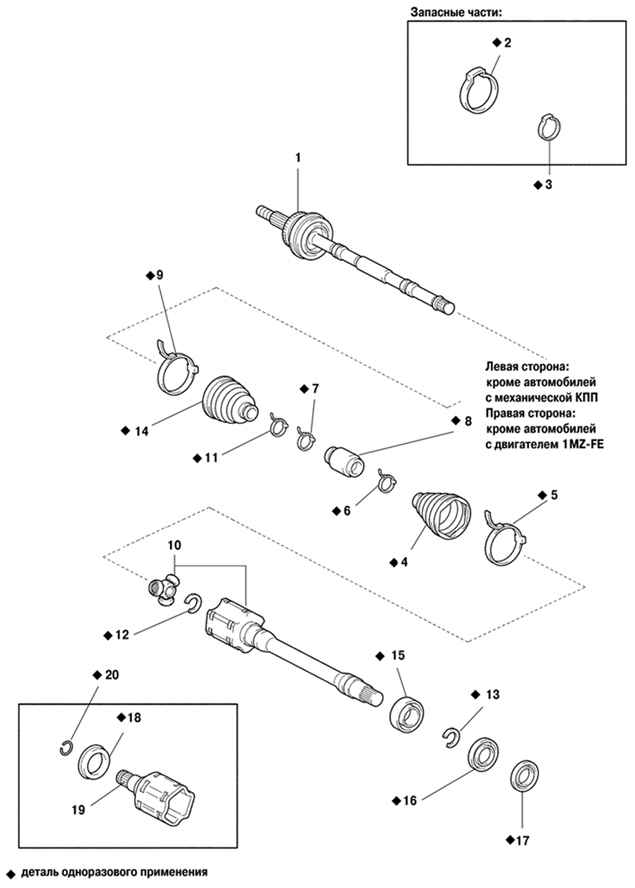

Рис. 3.136. Компоненты привода переднего колеса
(часть 2): 1 – наружный шарнир привода переднего колеса
правый в сборе; 2 – хомут чехла правого наружного шарнира; 3
– хомут чехла правого наружного шарнира № 2; 4 – чехол
правого наружного шарнира; 5 – хому
|
|
|

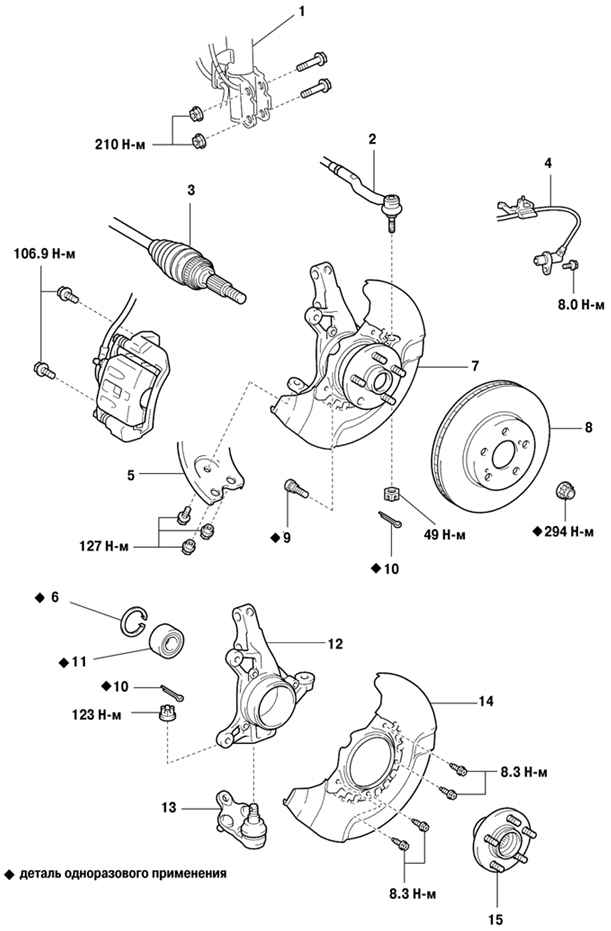

Рис. 3.137. Компоненты привода переднего колеса
(часть 3): 1 – амортизаторная стойка передней подвески
левая; 2 – тяга рулевая левая в сборе; 3 – привод переднего
колеса в сборе левый; 4 – датчик скорости передний левый; 5
– нижний рычаг передней подвески
|
|
|

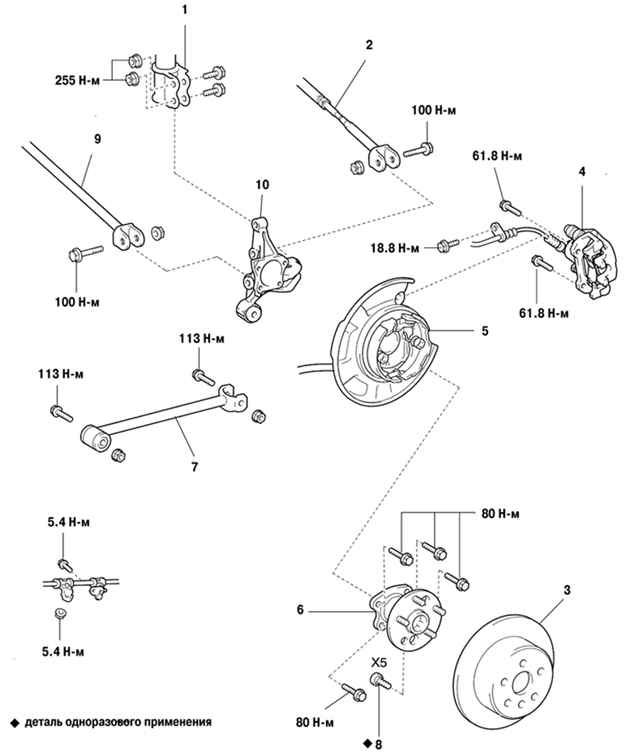

Рис. 3.138. Компоненты привода заднего колеса
(часть 4): 1 – амортизаторная стойка задней подвески левая;
2 – рычаг задней подвески № 2 левый в сборе; 3 – дисковый
тормозной механизм заднего колеса; 4 – тормозной механизм
стояночной тормозной системы в сб
|
