Покройте поверхность вращения полуосевой шестерни с трансмиссионным маслом.

Установите 2 упорных шайбы полуосевых шестерен на 2 полуосевые шестерни.

ПРИМЕЧАНИЕ Устанавливайте полуосевую шестерню такой же толщины, как и у снятой.

Установите 2 полуосевые шестерни, 2 сателлита дифференциала и 2 упорных шайбы полуосевых шестерен в коробку дифференциала. Вращая сателлиты дифференциала, установите 2 сателлита дифференциала с шайбами.

Покройте поверхности вращения оси сателлитов дифференциала № 1 трансмиссионным маслом.

Установите ось сателлитов дифференциала № 1 в коробку дифференциала так, чтобы отверстие штифта оси сателлитов совпадало с отверстием в коробке дифференциала.

Используя бородок с тонким жалом и молоток, установите штифт оси сателлитов дифференциала в отверстие коробки дифференциала.

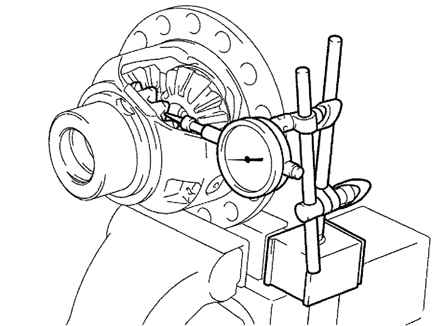

Рис. 3.69. Измерение окружного зазора полуосевых шестерен

Прижмите сателлит дифференциала к стенке коробки дифференциала. Используя индикатор часового типа, измерьте окружной зазор полуосевых шестерен (рис. 3.69).

Стандартный окружной зазор: 0,05–0,2 мм.

Если окружной зазор не соответствует норме, отрегулируйте зазор подбором упорной шайбы полуосевой шестерни.

Упорная шайба, мм

Рис. 3.70. Нагрев зубчатого венца в специальной ванне

Используя нагреватель, нагрейте зубчатый венец до 90–100 °C (рис. 3.70).

Очистите поверхности контакта коробки дифференциала.

Совместив метки, быстро установите зубчатый венец на коробку дифференциала.

Момент затяжки: 106 Н·м.

Установите шестерню привода спидометра (MTM) на коробку дифференциала.
