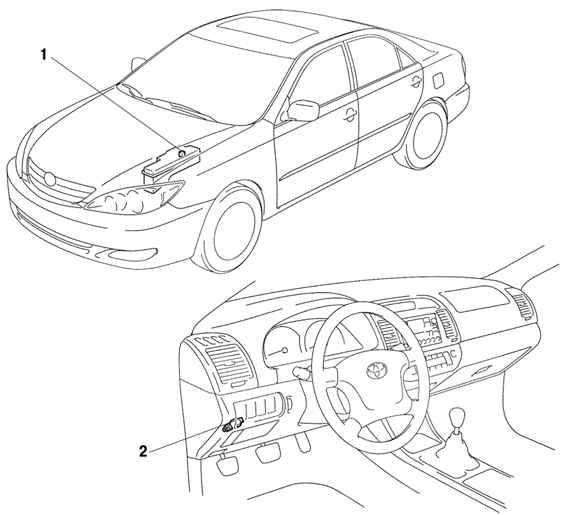

Рис. 3.2. Расположение элементов системы контроля выключения сцепления при пуске двигателя: 1 - реле стартера; 2 - выключатель педали сцепления

Эта система предотвращает пуск двигателя стартером при отпущенной педали сцепления. Таким образом, предотвращение пуска двигателя при включенной передаче обеспечивает невозможность непреднамеренного начала движения.

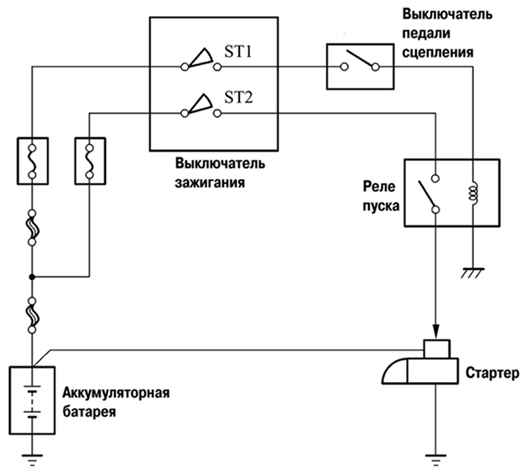

Рис. 3.3. Монтажная схема системы контроля выключения сцепления при пуске двигателя
