Разборка, проверка и сборка блока цилиндров двигателя 1MZ-FE Toyota Camry
Измерение диаметра цилиндров двигателя 1MZ-FE Toyota Camry
|
|

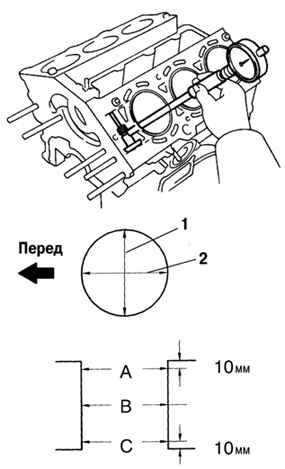

Рис. 2.330. Измерение диаметра цилиндров
|
Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях А,
В и С в поперечном 1 и продольном 2 направлениях, как показано на
рисунке 2.330.
Стандартный диаметр – 87,500–87,512 мм.
Максимальный диаметр – 87,520 мм.
Если диаметр больше максимально допустимого, расточите все цилиндры.
При необходимости замените блок цилиндров.
Снимите разверткой гребень в верхней части блока цилиндров, если
износ меньше 0,2 мм.
Проверьте 12-гранные болты крепления крышек коренных подшипников.
Измерьте штангенциркулем диаметр тонкой части болтов.
Стандартный диаметр – 7,5–7,6 мм.
Минимальный диаметр – 7,2 мм.
Если диаметр меньше минимального значения, замените болт.
