Система управления бензинового двигателя модели 1МZ-FE Toyota Camry
Конфигурация системы управления двигателем 1MZ-FE новой Toyota Camry
|
|

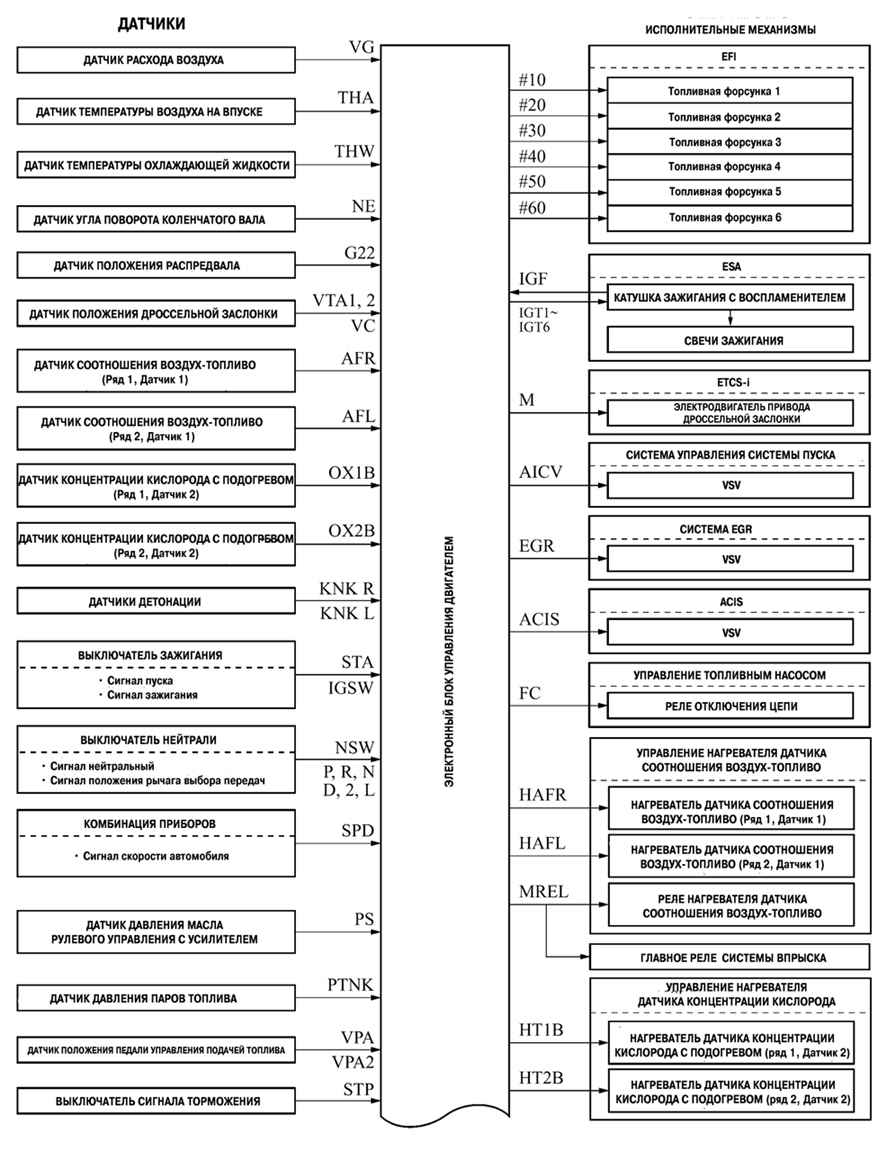

Рис. 2.204. Схема конфигурации системы
управления двигателя 1MZ-FE новой Camry (часть 1)
|
|
|

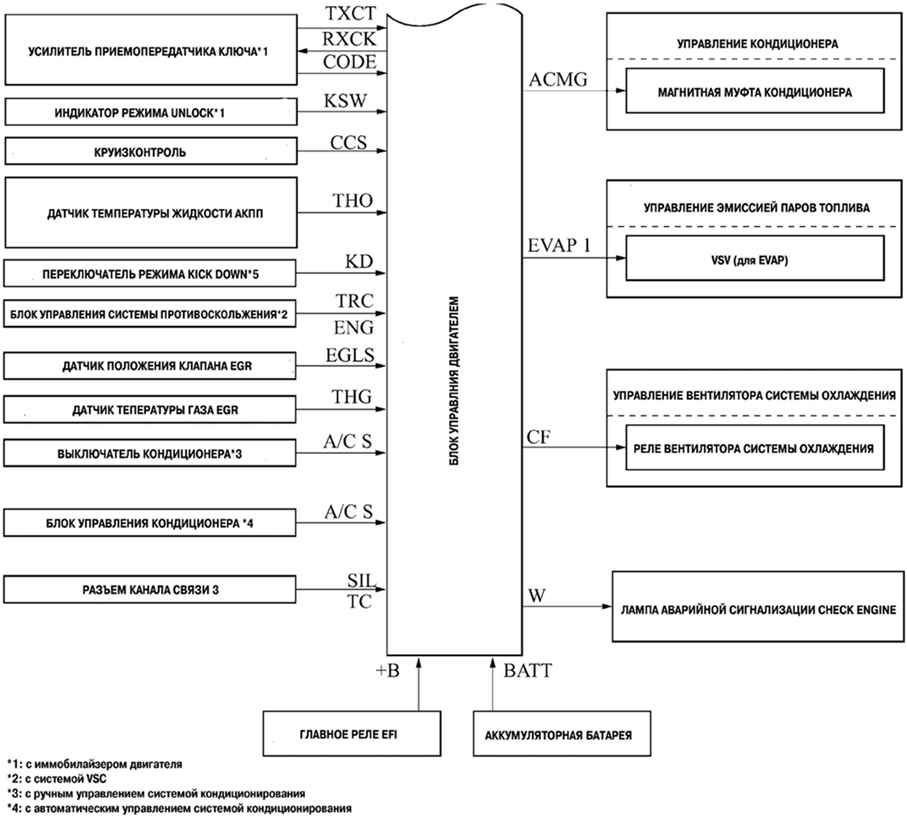

Рис. 2.204б. Схема конфигурации системы
управления двигателя 1MZ-FE новой Camry (часть 2)
|
|
|

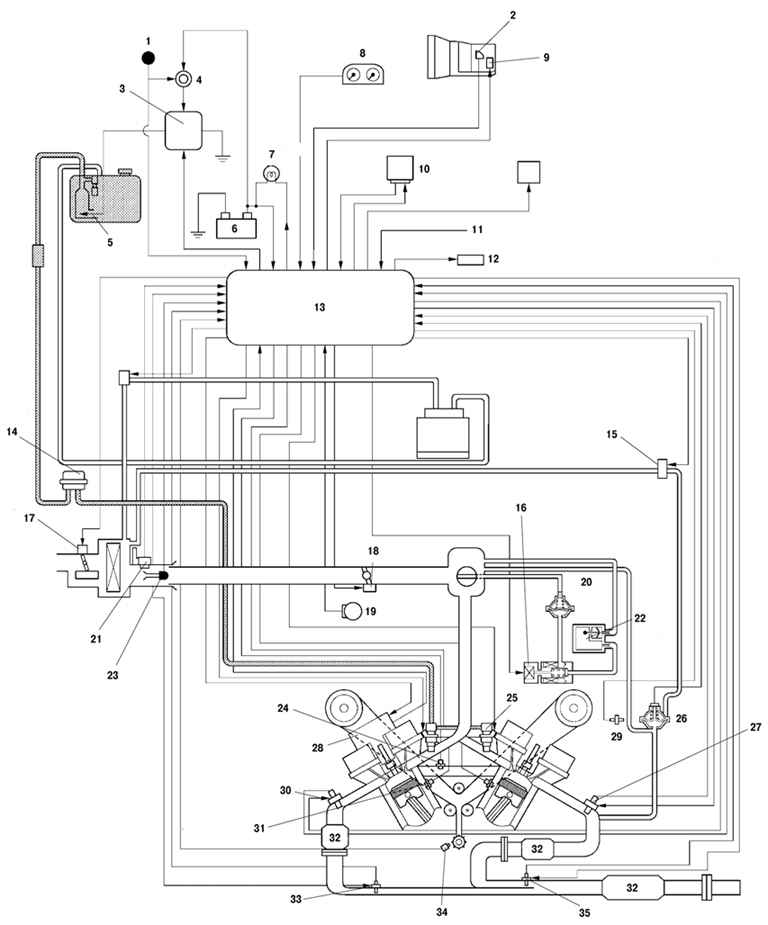

Рис. 2.205. Диаграмма системы управления
двигателем 1MZ-FE новой Camry: 1 – выключатель
зажигания; 2 – выключатель нейтрали; 3 – реле отключения
цепи; 4 – главное реле EFI; 5 – топливный насос; 6 –
аккумуляторная батарея; 7 – лампа аварийной сигнализации
|
На рис. 2.204. и 2.204б показана схема конфигурации системы управления двигателем 1MZ-FE новой Camry. Данные для обслуживания такой системы приведены в таблице 2.26.
Таблица 2.6 Моменты затяжки
