На автомобиле Camry c двигателем 1MZ-FE установлена система охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости и термостатом, имеющим перепускной клапан во входном патрубке охлаждающей жидкости. Термостат с байпасным клапаном располагается на входе насоса охлаждающей жидкости.

Система охлаждения включает в себя: рубашку охлаждения (в блоке цилиндров и в головке блока цилиндров), радиатор, насос охлаждающей жидкости, термостат и электрический вентилятор системы охлаждения.

Охлаждающая жидкость, нагреваемая в рубашке охлаждения, нагнетается насосом в радиатор, где охлаждается потоком воздуха, создаваемым вентилятором и встречным потоком воздуха, возникающим при движении автомобиля. Затем охлаждающая жидкость возвращается в рубашку охлаждения с помощью насоса и охлаждает двигатель.

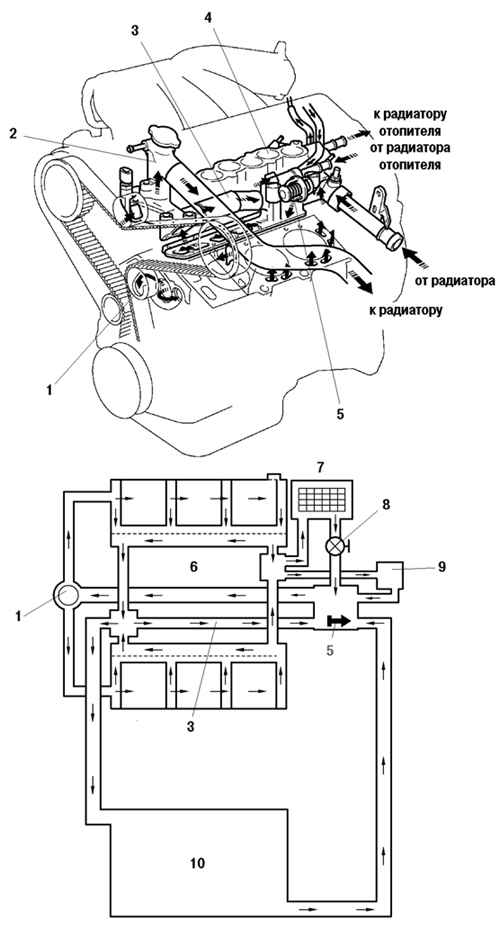

Рис. 2.193. Система охлаждения двигателя 1MZ-FE и принципиальная схема работы системы: 1 – насос охлаждающей жидкости; 2 – выходной патрубок системы охлаждения; 3 – обходной канал; 4 – впускной коллектор; 5 – термостат; 6 – блок цилиндров; 7 – радиатор от
