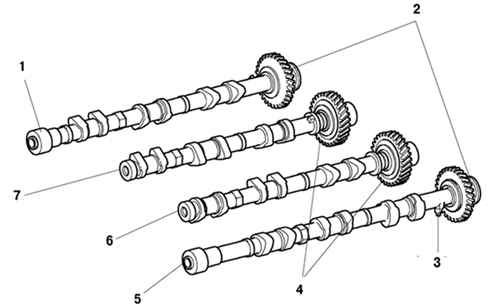

Рис. 2.188. Распределительные валы: 1 –
распредвал № 2 (Выпуск); 2 – зубчатая передача; 3 –
ротор синхронизации; 4 – ведомая шестерня; 5 –
распредвал № 4 (Выпуск); 6 -распредвал № 3 (Впуск);
7 – распредвал № 1 (впуск)
|
Распределительные валы (рис.
2.188) делаются из сплава чугуна. В связи с использованием
DIS (Система непосредственного зажигания), на распределительном
вале № 4 установлен ротор синхронизации, обеспечивающий работу
датчика положения распределительного вала. Распределительные
валы привода впускных клапанов приводятся в действие шестернями
на распределительных валах привода выпускных клапанов. Зубчатая
передача, используемая для привода распределиьельного вала
выпускных клапанов, обеспечивает регулировку зазора в зацеплении
и подавление шума зубчатого привода.
