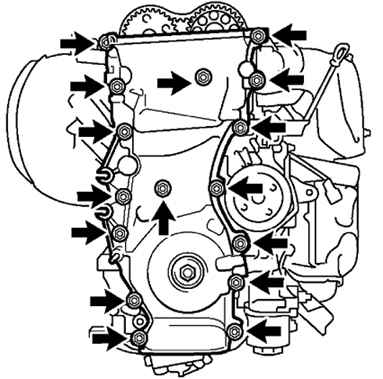

Рис. 2.60. Болты и гайки крепления
крышки цепи привода механизма газораспределения
|
Отверните четырнадцать болтов и две гайки крепления крышки цепи
привода механизма газораспределения (рис.
2.60).
При помощи отвертки отделите крышку от головки и блока
цилиндров. Снимите крышку цепи привода механизма
газораспределения.
|
|
Рис. 2.61. Кольцевое уплотнение ротора
датчика положения коленчатого вала
|
Снимите ротор датчика положения коленчатого вала, предварительно
удалив с помощью отвертки кольцевое уплотнение (рис.
2.61).
Снимите направляющую цепи привода механизма газораспределения.
Снимите башмак натяжителя цепи привода механизма
газораспределения.
Снимите успокоитель цепи привода механизма газораспределения.
Снимите цепь привода механизма газораспределения.
Снимите звездочку коленчатого вала.
