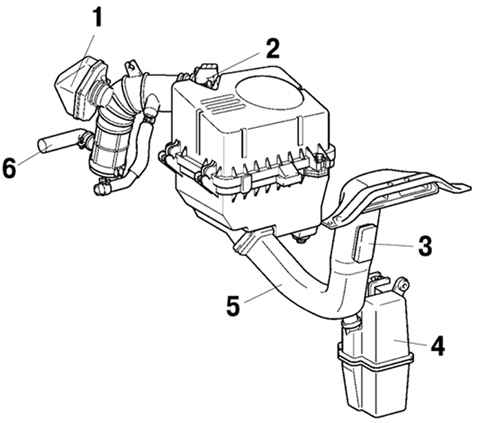

Рис. 2.22. Система впуска и выпуска
автомобиля Camry: 1 – резонатор; 2 – датчик
массового расхода воздуха; 3 – материал PET (терефталат
полиэтилена); 4 – резонатор; 5 – входной патрубок
воздушного фильтра; 6 – боковой отвод
|
Беспламенный, тканевый воздушный фильтр позволил снизить массу и
упростить утилизацию фильтра. Два резонатора, боковой отвод и
материал PET* (терефталат полиэтилена) использованы в
конструкции входного патрубка и шланга воздушного фильтра, чтобы
уменьшить шум на впуске (см. рис.
2.22).
* Применение пористого материала позволило отвести пульсацию
воздуха на впуске наружу, относительно впускного патрубка.
