Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 30

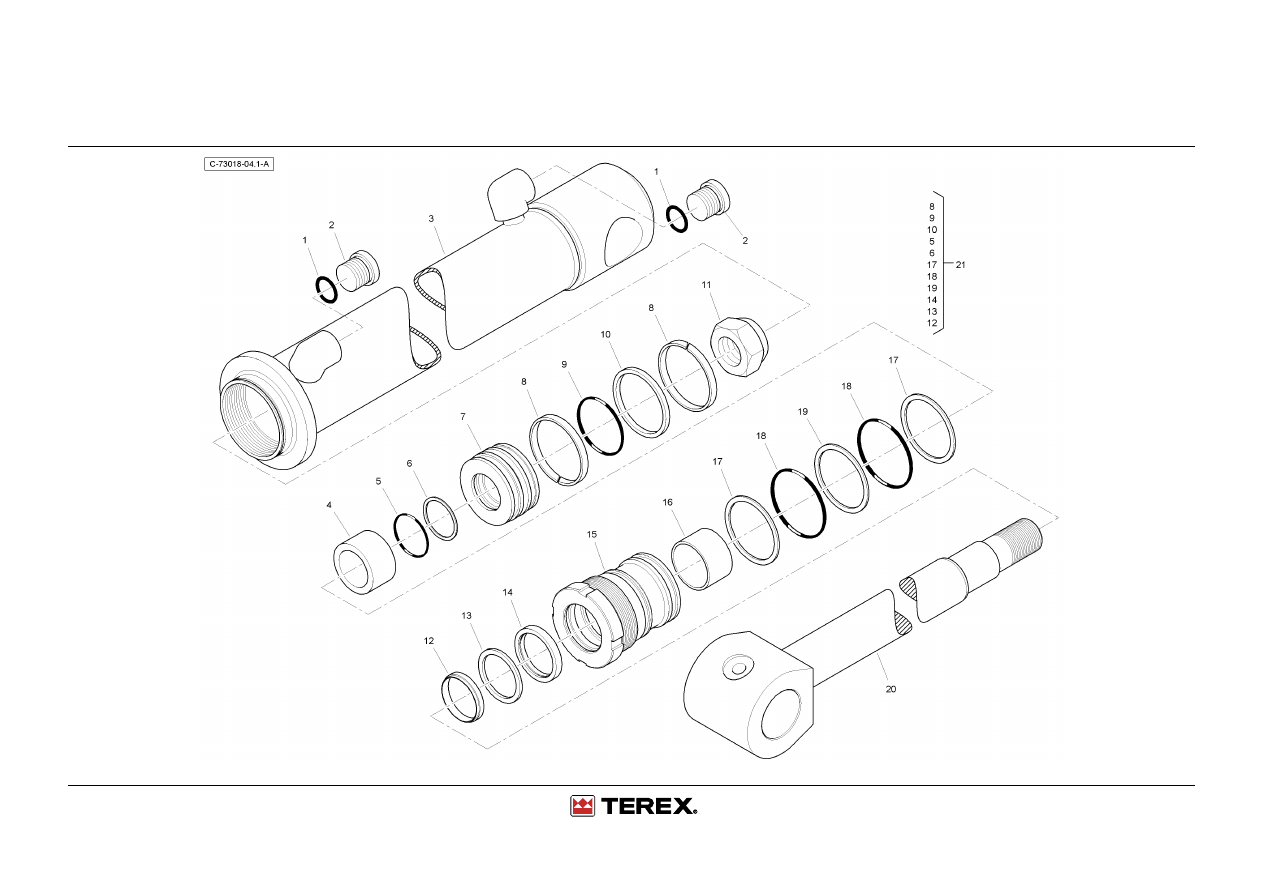

Dipper - Extending - 14ft - White- Digger Bucket Cylinder

4067 73018W

Dipper - Extending - 14ft - White- Digger Bucket Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105503

1

Bucket Cylinder B/H

Schaufelzylinder

Verin De Godet

Cilindro Cuchar

2

#CYLINDER

1

Cylinder

Cylinder

Cylinder

Cylinder

3

6196000M1

4

Bush

Bush

Bush

Bush

4

6195927M1

2

Grease Nipple

Nippel

Graisseur Coude

Niple

5

#RING, SEALING

2

Ring, Sealing

Ring, Sealing

Ring, Sealing

Ring, Sealing

6

#RING

1

Ring

Ring

Anneau

Aro

7

6195925M1

2

Grub Screw

Gewindestift

Vis Sans Tete

Tornillo Presor

8

6195924M1

1

Steel Ball

Kugel

Bille

Bola

9

6195996M1

1

Piston, Less Seals

Piston, Less Seals

Piston, Less Seals

Piston, Less Seals

10

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

11

#RING

1

Ring

Ring

Anneau

Aro

12

6195999M1

1

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

13

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

14

#RING, BACKUP

1

Ring, Backup

Stützring

Contre Bague

Anilla

15

6195997M1

1

Gland, Less Seals

Gland, Less Seals

Gland, Less Seals

Gland, Less Seals

16

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

17

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195998M1

1

Piston Rod, Less Bushes

Piston Rod, Less Bushes

Piston Rod, Less
Bushes

Piston Rod, Less
Bushes

20

6196001M91

0

Seal Kit

Seal Kit

Seal Kit

Seal Kit

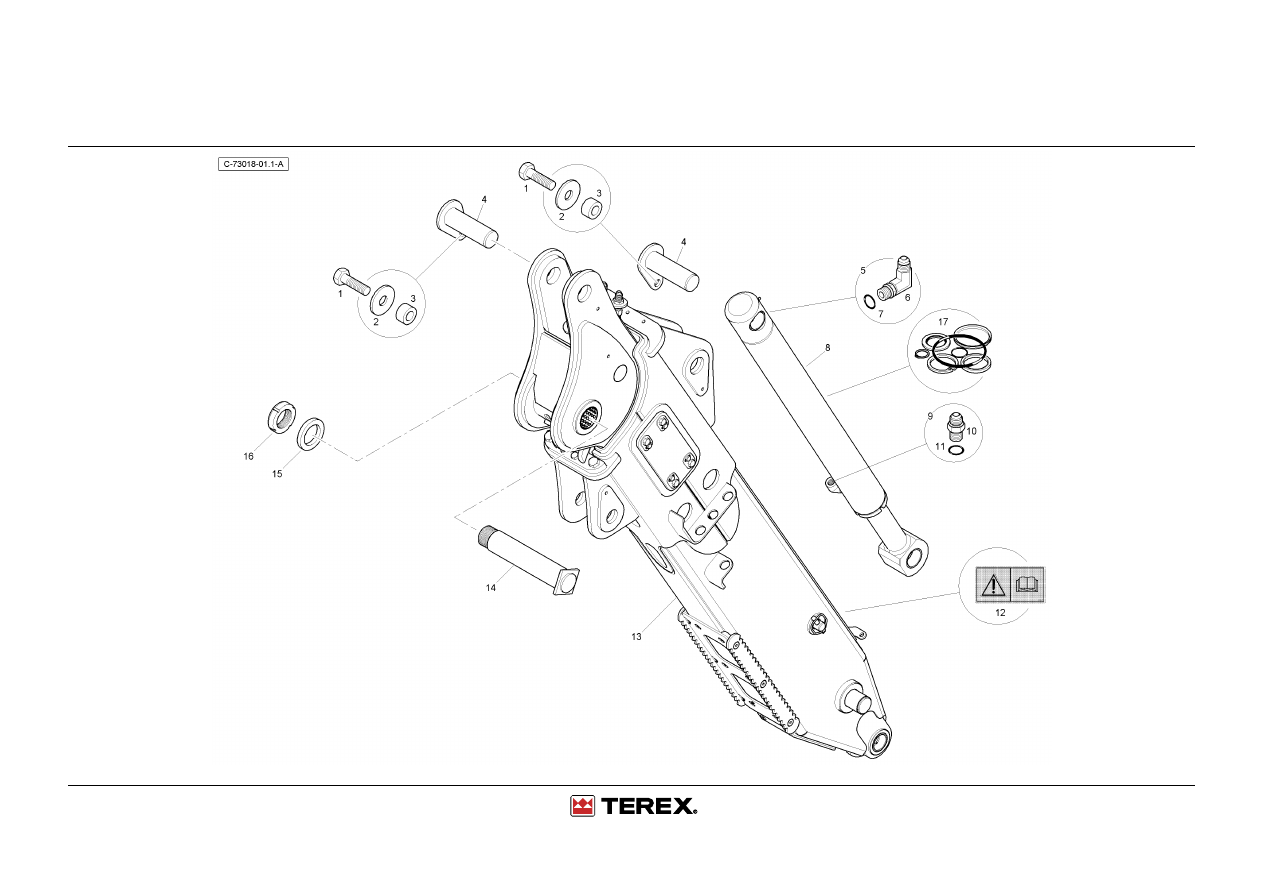

Dipper - Extending - 14ft - Yellow

4067 73018Y

Dipper - Extending - 14ft - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

3009494X1

2

Bolt Hex - M10 X 35,
Coarse

Maschschraube M10

Boulon - M10 X 35

Tornillo

2

339735X1

2

Washer M10 Heavy

Scheibe - M10

Rondelle - M10

Arandela - M10

3

6111417M1

2

Spacer

Abstandstuck

Entretoise

Traviesa

4

6115113M91

2

Pin W.A.

Bolzen

Goupille

Pasado

5

835007M91

1

Elbow 90 Degree Adjust

Kniestück 90°

Coude 90°

Codo, 90°

6

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

7

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

8

T105503

1

Bucket Cylinder B/H

Schaufelzylinder

Verin De Godet

Cilindro Cuchar

9

835013M91

1

Connector 7/8 Jic

Schraubanschluss

Raccord

Conexión, Conj.

10

#UNION

1

Union

Union

Union

Union

11

835024M1

1

Ring O - Boa

O Ring

Joint Torique

Junta De Tipo O

12

T106691

1

Decal - Read Oib - ISO

Aufkleber

Decalcomanie

Calcomania

13

T117403Y02

1

840 Ext Dipper Assy (Mk2)
Yellow

840 Ext Dipper Assy (Mk2)
Yellow

840 Ext Dipper Assy
(Mk2) Yellow

840 Ext Dipper Assy
(Mk2) Yellow

14

6115007M91

1

Dipper Pin W.A.

Bolzen

Goupille

Pasador

15

6111823M1

1

Washer

Scheibe

Rondelle

Arandela

16

6111824M1

1

Nyloc Nut M56 X 2

Mutter M56 X 2

Ecrou M56 X 2

Tuerca M56 X 2

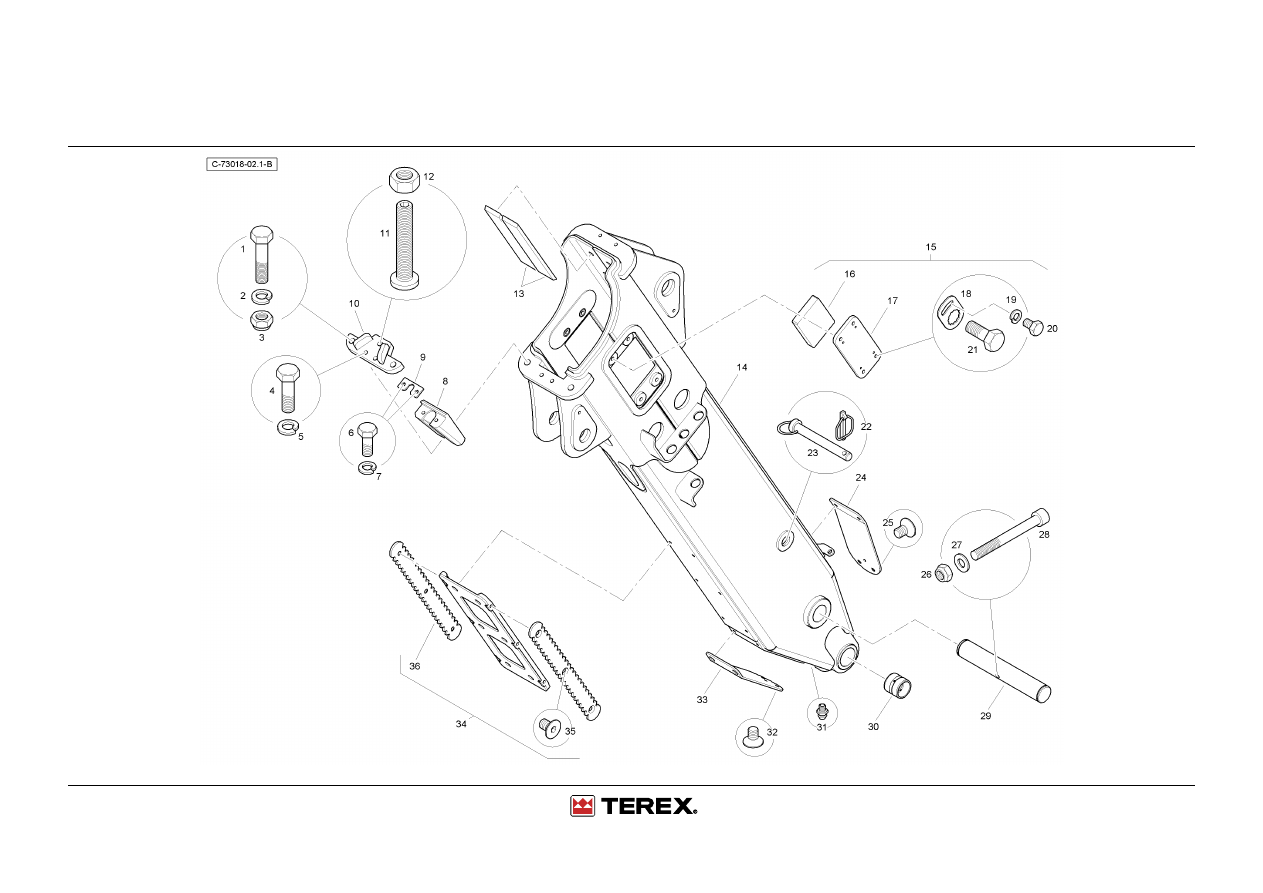

Dipper - Outer - 14ft - Yellow

4067 73018Y

Dipper - Outer - 14ft - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

391889X1

2

Hex Head Bolt M16 X 70

Maschschraube M16 X 70

Boulon M16 X 70

Perno M16 X 70

2

339377X1

2

Washer M16-28-3 Zsp F

Scheibe

Rondelle

Arandela

3

1442739X1

2

Nut Nyloc M16

Flachmutter

Ecrou Blocage

Tuerca

4

3009508X1

2

Bolt M12-40 Z5f

Bolzen - M12 X 40

Goupille

Tornillo

5

339369X1

2

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

6

3009492X1

2

Bolt - Hex. M10 X 25

Schraube M10 X 25

Boulon M10 X 25

Tornillo

7

339376X1

2

Washer M10-18-2 Zsp

Federring

Rondelle Frein

Arandela De Freno

8

T116707

1

Plate - Wear Pad Backing

Platte

Plaque

Plato

9

T116470

1

Wear Pad - Wedge Outer

Tragplatte - Keil

Plaque Usure - Poids

Placa De Roce - Tubo

10

T102547Y02

1

Retainer Assy (Wear Pad)
(Yellow)

Haltering

Reteneur

Retenedor

11

T116712

1

Adjuster Screw Head

Adjuster Screw Head

Adjuster Screw Head

Adjuster Screw Head

12

T116711

1

Adjuster Screw - Wear Pad Gewindestift

Vis Reglage

Tornillo Ajusta

13

339034X1

1

Nut, Hex. - M16, Coarse,
Grade 8

Mutter Metrisch

Ecrou Métrique

Tuerca

14

6114732M1

2

Flat Wear Pad

Tragplatte

Plaque Usure

Placa De Roce

15

T101407Y02

1

Extendable Dipper Outer
W.A. (Yellow)

Loffelstiel - Ausser

Bras De Pelle - Exteme Brazo Cucharon -

Externo

16

6114737M91

2

Side Wear Pad Assy

Tragplatte

Plaque Usure

Placa De Roce

17

6114739M1

2

Side Wear Pad

Tragplatte

Plaque Usure

Placa De Roce

18

6114740M1Y02

2

Wear Pad Plate (Yellow)

Wear Pad Plate (Yellow)

Wear Pad Plate
(Yellow)

Wear Pad Plate
(Yellow)

19

6114516M1

8

Lock Plate

Sicherungsblech

Plaque Blocage

Placa De Blocaje

20

339374X1

8

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

21

339228X1

8

Bolt, Hex. - M8 X 12
(Coarse)

Maschschraube M8

Boulon M8 X 12

Tornillo

22

1440716X1

8

Bolt M12 X 30 Gr 10.9 Zn

Maschschraube M12 X 30

Boulon M12 X 30

Perno M12 X 30

23

3516522M91

1

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

24

T101472

1

Pin Assy

Bolzen Mit Ring

Ens Goup Anneau

Cjto Clav/Anillo

25

T101437Y02

1

Top Cover (Yellow)

Deckel

Couvercle

Cubierta

Dipper - Outer - 14ft - Yellow

4067 73018Y

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

26

3000139X1

4

Hex Socket Flat Head
Screw M10 X 16

Schraube

Vis

Tornillo

27

1440330X1

1

Nut Nyloc M12

Flachmutter M12

Ecrou

Tuerca

28

390735X1

2

Washer M12-24-2 Z

Scheibe - M12

Rondelle

Arandela

29

3004685X1

1

Hex Socket Head Cap
Screw M12x110

Hutschraube

Vis Bouchon

Tornillo Tapon

30

6114731M1

1

Pin

Bolzen

Goupille

Pasador

31

3500009M3

2

Bush, Boom/Dipper
Mounting

Buechse

Douille

Anillo

Eco 2138

32

339608X1

1

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

33

3000139X1

4

Hex Socket Flat Head
Screw M10 X 16

Schraube

Vis

Tornillo

34

T101438Y02

1

Bottom Cover (Yellow)

Deckel

Couvercle

Cubierta

35

6114759M91Y02

1

Grip Plate Assy (Yellow)

Platte - Griffe

Plaque - Manche

Platto - Empunadura

36

3000139X1

4

Hex Socket Flat Head
Screw M10 X 16

Schraube

Vis

Tornillo

37

6114760M1Y02

2

Grip Plate (Yellow)

Grip Plate (Yellow)

Grip Plate (Yellow)

Grip Plate (Yellow)

THIS PAGE INTENTIONALLY LEFT BLANK

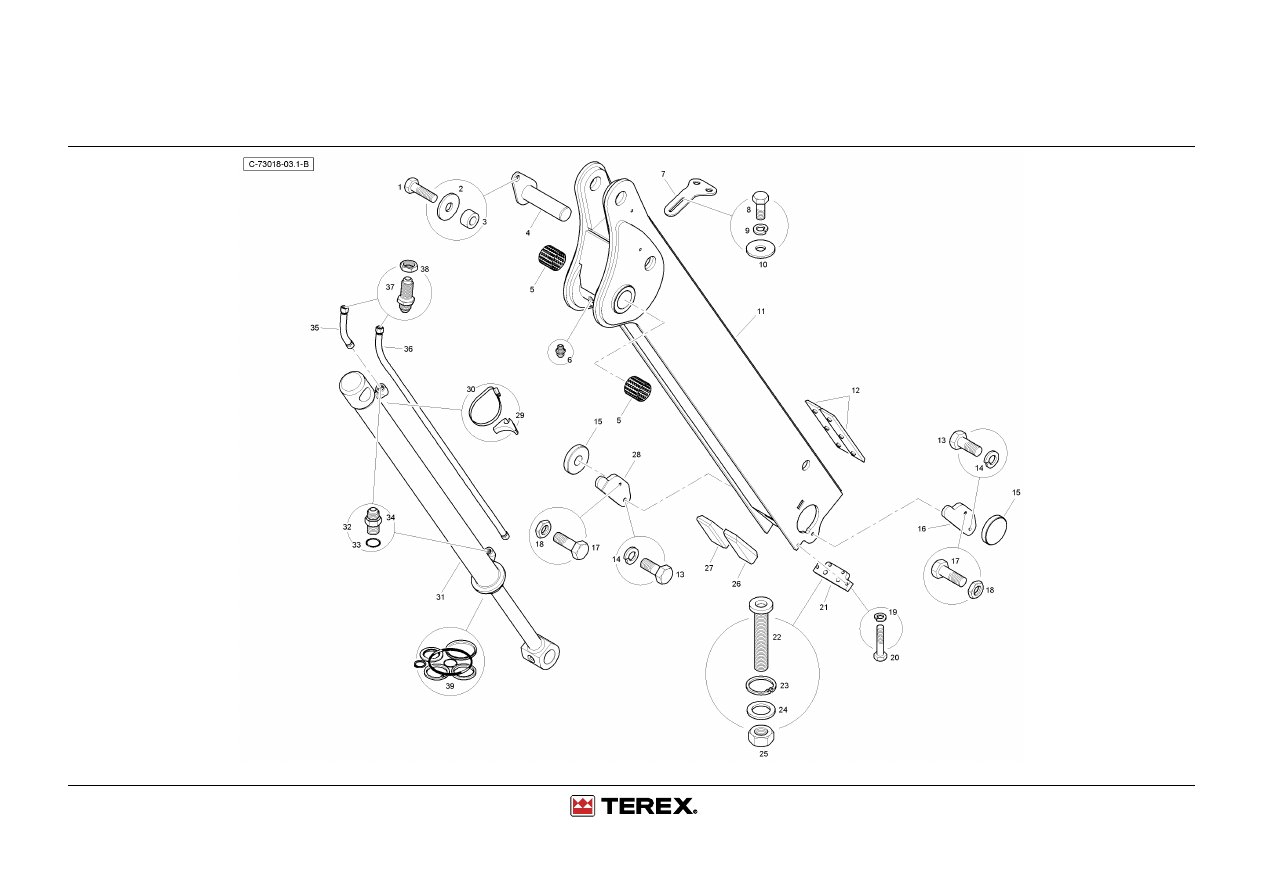

Dipper - Inner - 14ft - Yellow

4067 73018Y

Dipper - Inner - 14ft - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

339814X1

1

Hex Bolt M10x35 Grade 8.8 Überholt

Démodé
;

Hex Bolt M10x35
Grade 8.8

2

339735X1

1

Washer M10 Heavy

Scheibe - M10

Rondelle - M10

Arandela - M10

3

6111417M1

1

Spacer

Abstandstuck

Entretoise

Traviesa

4

6114729M91

1

Pin W/Assy

Bolzen

Goupille

Pasador

5

6111821M1

2

Bush

Buchse

Douille

Casquillo

6

339608X1

1

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

7

T123750Y02

1

Bracket Ext Hose (Yellow)

Bracket Ext Hose (Yellow)

Bracket Ext Hose
(Yellow)

Bracket Ext Hose
(Yellow)

Eco 2138

8

T123928

2

Button HD Cap Screw
M10x25

Button HD Cap Screw M10x25 Button HD Cap Screw

M10x25

Button HD Cap Screw
M10x25

Eco 2138

9

339376X1

2

Washer M10-18-2 Zsp

Federring

Rondelle Frein

Arandela De Freno

10

339735X1

2

Washer M10 Heavy

Scheibe - M10

Rondelle - M10

Arandela - M10

11

6114687M91Y02

1

Ext. Dipper Inner W/Assy
(Yellow)

Loffelstiel - Inner

Bras De Pelle -
Interieur

Brazo Cucharon -
Interno

12

6114732M1

2

Flat Wear Pad

Tragplatte

Plaque Usure

Placa De Roce

13

1440716X1

1

Bolt M12 X 30 Gr 10.9 Zn

Maschschraube M12 X 30

Boulon M12 X 30

Perno M12 X 30

14

339369X1

2

Washer M12-22-2 Zsp

Federring - M12

Rondelle Frein

Arandela De Freno

15

6114723M1

2

Round Wear Pad

Tragplatte

Plaque Usure

Placa De Roce

16

T117110Y02

1

Plate - Side Pad RH
(Yellow)

Platte

Plaque

Plato

17

3009507X1

2

Bolt - Hex M12 X 35 Zinc
ISO 8.8 Coarse

Maschschraube

Boulon

Perno

18

339186X1

2

Nut (M12 Thin)

Mutter M12

Ecrou M12

Tuerca M12

19

339374X1

4

Washer M8 -21-2 Z

Federring - M8

Rondelle Frein - M8

Arandela De Freno

20

1440712X1

4

Bolt M8 X 40

Maschschraube M8 X 40

Boulon M8 X 40

Perno M8 X 40

21

6114725M1

1

Plate

Platte

Plaque

Plato

22

T116711

2

Adjuster Screw - Wear Pad Gewindestift

Vis Reglage

Tornillo Ajusta

23

T116971

2

Washer - Wear Pad

Unterlegscheibe Aus Stahl

Rondelle

Arandela

24

391172X1

2

Circlip (Internal 34mm)

Sicherungsring

Segment D'arret

Abrazadera

Dipper - Inner - 14ft - Yellow

4067 73018Y

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

25

339034X1

2

Nut, Hex. - M16, Coarse,
Grade 8

Mutter Metrisch

Ecrou Métrique

Tuerca

26

T116669

1

Wear Pad - Wedge LH

Tragplatte - Keil

Plaque Usure - Poids

Placa De Roce - Tubo

27

T116668

1

Wear Pad - Wedge Rh.

Tragplatte - Keil..

Plaque Usure - Poids

Placa De Roce Tubo

28

T117111Y02

1

Plate - Side Pad LH (Yellow) Platte

Plaque

Plato

29

6112656M1

1

Tube Saddle

Sattel

Selle

Silla

30

3517731M1

1

Clamp-Hose

Schlauchschelle

Bride Pour Tutaux

Argolla De Fijación

31

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

Eco 1622 (Part Num.
6114741m92)

32

358743X91

2

Connector & O Ring

Doppelnippel

Borne

Unión

33

831497M1

2

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

34

#UNION

2

Union

Union

Union

Union

35

6114745M91

1

Ext. Cyl Short Tube Assy

Schlauch Kpl

Ensemble Durit

Con. De Manguera

36

6114743M91

1

Ext. Cylinder Long Tube
Assy

Schlauch Kpl

Ensemble Durit

Con. De Manguera

37

356267X1

2

Union Bulkhead (Sae 37
Deg)

Schraubanschluss

Union

Union Bulkhead (Sae
37 Deg)

38

356614X1

2

Nut - Large 3/4-16unf
Bulkhead

Mutter

Ecrou

Tuerca De Retención

THIS PAGE INTENTIONALLY LEFT BLANK

Dipper - Extender Cylinder - 14ft - Yellow

4067 73018Y

Dipper - Extender Cylinder - 14ft - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6194555M1

2

O Ring (Std)

O Ring

Joint Torique

Junta De Tipo O

2

6195712M1

2

Plug

Stopfen

Bouchon

Tapon

3

6195696M91

1

Tube S/A

Rohr

Tube

Tubo

4

6195700M1

1

Bush - Cushioning (Head
End)

Buchse

Douille

Casquillo

5

6195706M1

1

O-Ring

O-Ring

Joint Torique

Junta Torica

6

6195707M1

1

Ring - Back Up

Stutzring

Contre Bague

Anilla

7

6195698M1

1

Piston

Kolben

Piston

Piston

8

6195705M1

2

Bearing - Piston

Lager

Coussinet

Cojinete

9

6195704M1

1

O-Ring

O-Ring

Joint Torique

Junta Torica

10

6195703M1

1

Seal - Piston

Dichtring

Joint Etancheite

Reten

11

6195701M1

1

Nut - Nyloc

Mutter

Ecrou

Tuerca

12

6195709M1

1

Wiper

Wischer

Essuyeur

Limpiador

13

6195708M1

1

Ring - Back Up

Stutzring

Contre Bague

Anilla

14

6194610M1

1

Seal- Rod (Secondary)

Dichtring

Joint Étanch
e;ité

Junta

15

6195699M1

1

Cover - Head End

Deckel

Couvercle

Cubierta

16

6195702M1

1

Bush - Bi-Metal

Buchse

Douille

Casquillo

17

6195710M1

2

Ring - Back Up

Stutzring

Contre Bague

Anilla

18

6195229M1

2

O - Ring

O - Ring

O - Ring

O - Ring

19

6195711M1

1

Ring - Back Up

Stutzring

Contre Bague

Anilla

20

6195697M91

1

Piston Rod S/A

Pleuelstange

Bielle De Piston

Varilla De Pist

21

6195713M91

1

Seal Kit

Dichtsatz Versch. Dichtungen
Fuer Hydraulikzylinder

Jeu Etancheite

Juego Retenes

Dipper - Extending - 14ft - Yellow - Digger Bucket Cylinder

4067 73018Y

Dipper - Extending - 14ft - Yellow - Digger Bucket Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105503

1

Bucket Cylinder B/H

Schaufelzylinder

Verin De Godet

Cilindro Cuchar

2

#CYLINDER

1

Cylinder

Cylinder

Cylinder

Cylinder

3

6196000M1

4

Bush

Bush

Bush

Bush

4

6195927M1

2

Grease Nipple

Nippel

Graisseur Coude

Niple

5

#RING, SEALING

2

Ring, Sealing

Ring, Sealing

Ring, Sealing

Ring, Sealing

6

#RING

1

Ring

Ring

Anneau

Aro

7

6195925M1

2

Grub Screw

Gewindestift

Vis Sans Tete

Tornillo Presor

8

6195924M1

1

Steel Ball

Kugel

Bille

Bola

9

6195996M1

1

Piston, Less Seals

Piston, Less Seals

Piston, Less Seals

Piston, Less Seals

10

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

11

#RING

1

Ring

Ring

Anneau

Aro

12

6195999M1

1

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

Bi-Metal Gland Bush

13

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

14

#RING, BACKUP

1

Ring, Backup

Stützring

Contre Bague

Anilla

15

6195997M1

1

Gland, Less Seals

Gland, Less Seals

Gland, Less Seals

Gland, Less Seals

16

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

17

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195998M1

1

Piston Rod, Less Bushes

Piston Rod, Less Bushes

Piston Rod, Less
Bushes

Piston Rod, Less
Bushes

20

6196001M91

0

Seal Kit

Seal Kit

Seal Kit

Seal Kit

Not Serviced

4067 73022

Not Serviced

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

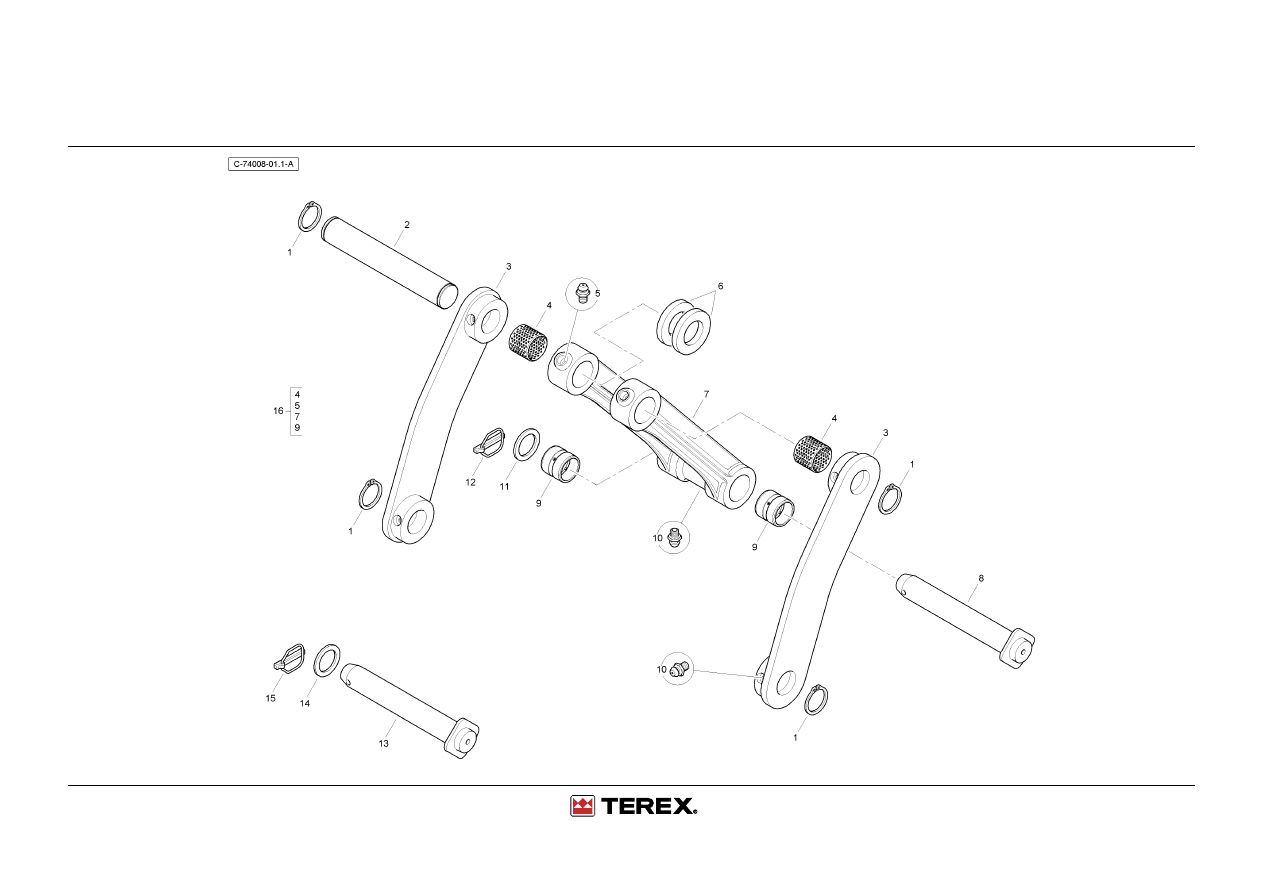

Digger Bucket Linkage - 14ft

4067 74008

Digger Bucket Linkage - 14ft

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

391129X1

4

Circlip - External - 50mm

Sicherungsring

Segment ´

DArrêt

Anillo De Resorte

2

6111707M1

1

Pin

Bolzen

Goupille

Pasador

3

T101623

2

Banana Link Assy - 415mm Kipphebel - 415mm

Banana Link Assy -
415mm

Banana Link Assy -
415mm

4

6111713M1

2

Bearing

Lager

Coussinet

Cojinete

5

339608X1

2

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

6

6111885M1

2

Spacer

Spacer

Spacer

Spacer

7

#LINK

1

Link

Link

Link

Link

8

3516519M94

2

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

9

T102492

2

Bush

Buchse

Douille

Casquillo

10

339608X1

5

Grease Nipple - M10 X 1
(Zinc)

Schmiernippel

Nipple De Graissage

Engrasador

11

3501790M1

1

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

12

3516522M91

1

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

13

3516519M94

1

Pin & Plate 45-322,5 322 X
45 X 70 Mm

Bolzen

Axe

Pasador

14

3501790M1

1

Washer M46-65-5 Z

Scheibe

Rondelle

Arandela

15

3516522M91

1

Safety Linch Pin

Klappstecker

Goupille ´

DArrêt

Pasador De Parada

16

6111895M91

1

H' Link Assy

H' Link Assy

H' Link Assy

H' Link Assy

Not Serviced

4067 74099

Not Serviced

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

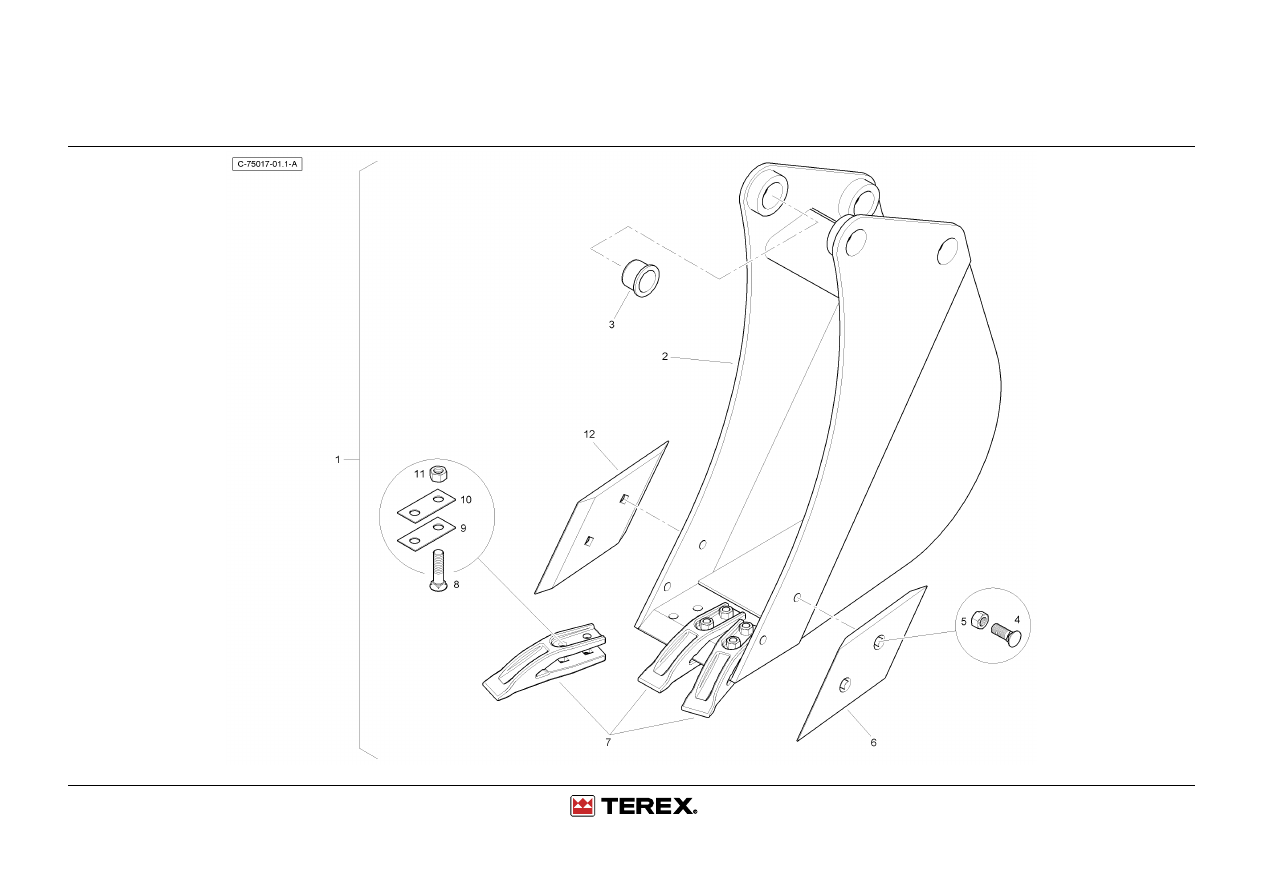

Digger Bucket - Standard - 300mm

4067 75017

Digger Bucket - Standard - 300mm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T103288

1

Standard Digger Bucket
Assy 305mm

Bagger 305mm

Godet 305mm

Cuchara 305mm

2

T103287

1

Fermec - 305mm Digger
Bucket W/Assy

Fermec - 305mm Digger
Bucket W/Assy

Fermec - 305mm
Digger Bucket W/Assy

Fermec - 305mm
Digger Bucket W/Assy

3

3501770M2

4

Bushing Large

Büchse

Bague

Anillo

4

353422X1

4

Bolt 50.62 X 27.47 X
27.47mm

Bolzen

Goupille

Perno

5

353427X1

4

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

6

3500531M1

1

Cutter-Lh Side

Klinge

Lame

Cuchilla De Ataque

7

1462201M3

3

Tooth, Bucket

Zahn

Dent

Diente

8

353915X1

6

Bolt, Plough - Special, 5/8"
Unf X 2.62"

Spezialschraube

Boulon

Perno

9

862738M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

10

862739M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

11

353427X1

6

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

12

3500532M1

1

Cutter-Rh Side

Klinge

Lame

Cuchilla De Ataque

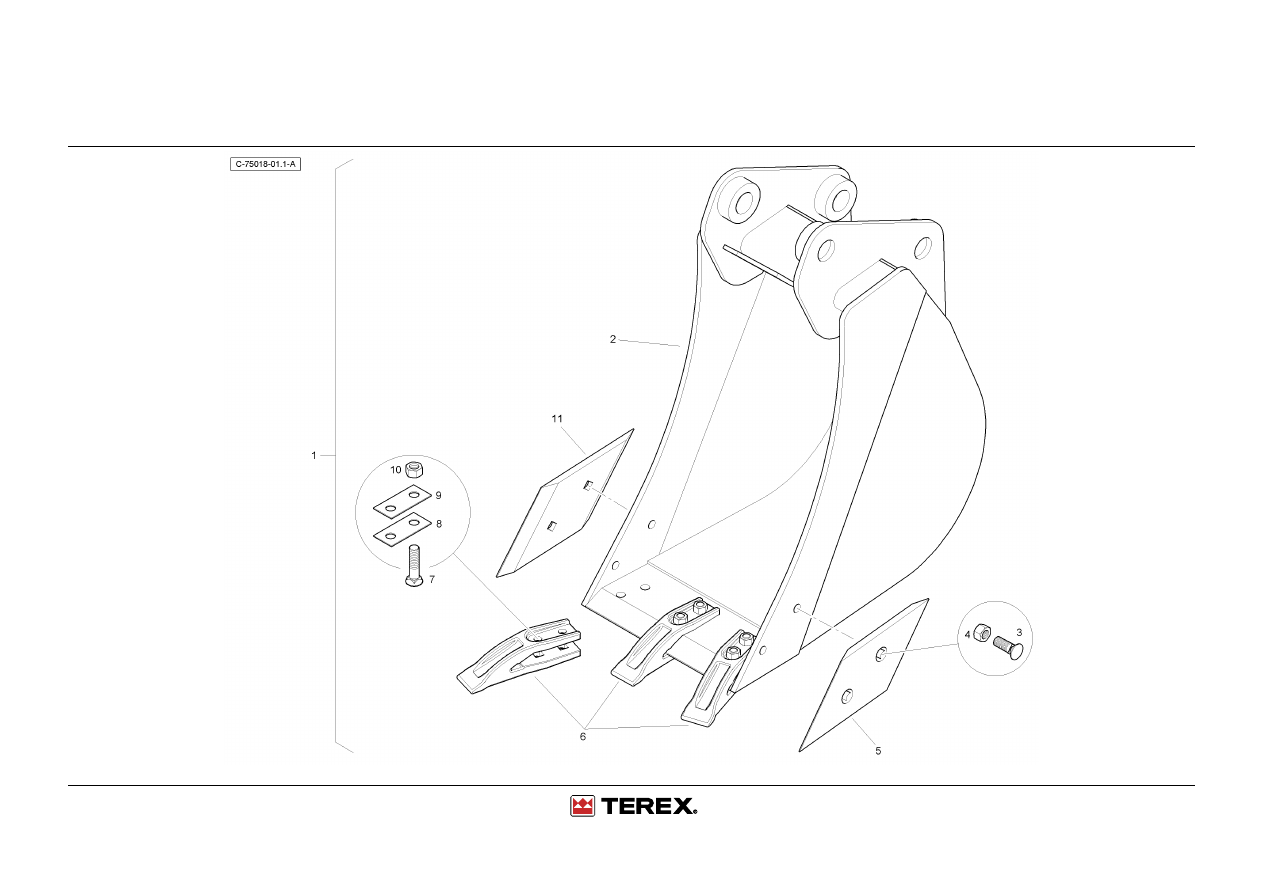

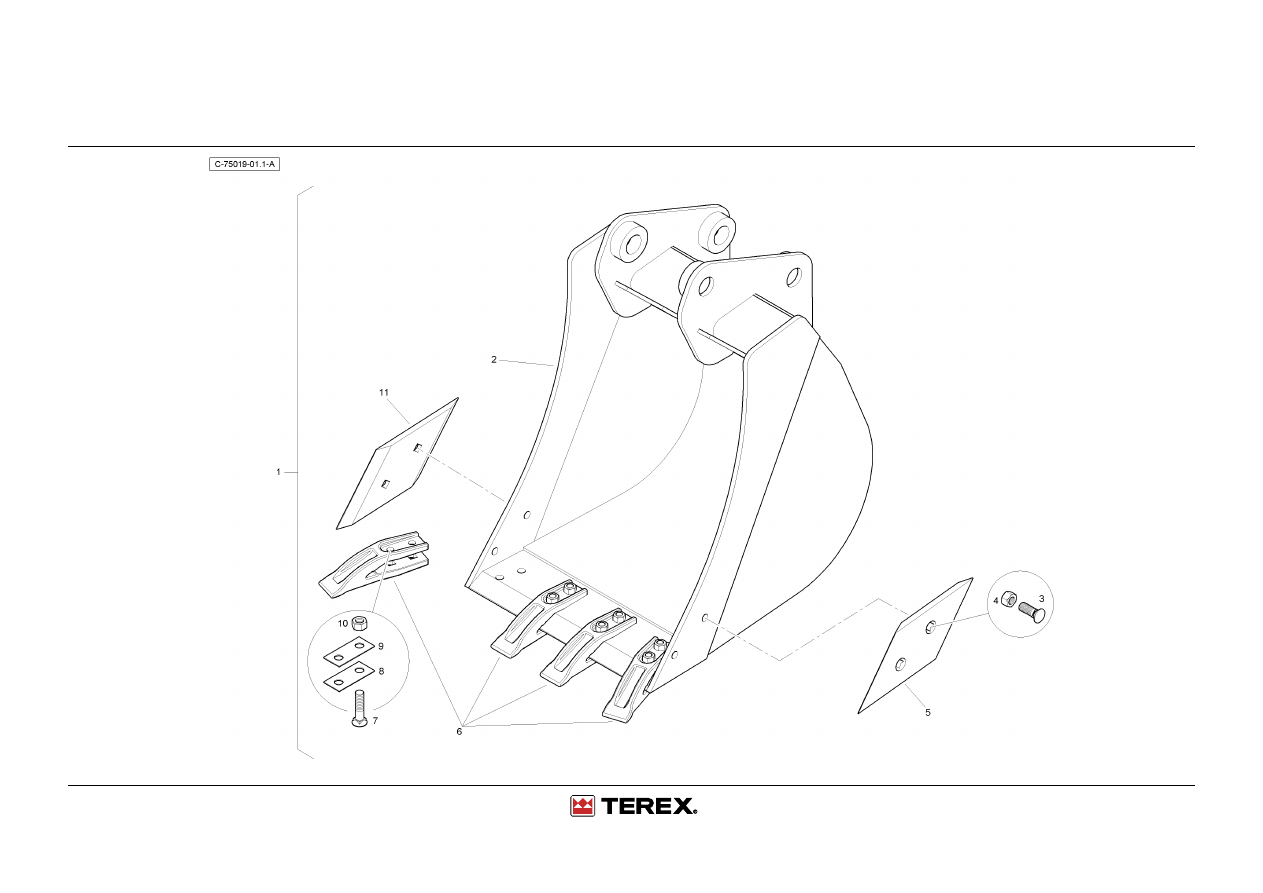

Digger Bucket - Standard - 450mm

4067 75018

Digger Bucket - Standard - 450mm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T103211

1

Standard Digger Bucket
450mm

Bagger 450mm

Godet 450mm

Cuchara 450mm

2

T103210

1

Terex - 450mm Digger
Bucket W/Assy

Terex - 450mm Digger Bucket
W/Assy

Terex - 450mm Digger
Bucket W/Assy

Terex - 450mm Digger
Bucket W/Assy

3

353422X1

4

Bolt 50.62 X 27.47 X
27.47mm

Bolzen

Goupille

Perno

4

353427X1

4

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

5

3500531M1

1

Cutter-Lh Side

Klinge

Lame

Cuchilla De Ataque

6

1462201M3

3

Tooth, Bucket

Zahn

Dent

Diente

7

353915X1

6

Bolt, Plough - Special, 5/8"
Unf X 2.62"

Spezialschraube

Boulon

Perno

8

862738M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

9

862739M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

10

353427X1

6

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

11

3500532M1

1

Cutter-Rh Side

Klinge

Lame

Cuchilla De Ataque

Digger Bucket - Standard - 600mm

4067 75019

Digger Bucket - Standard - 600mm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T103213

1

Standard Digger Bucket
Assy 600mm

Bagger 600mm

Godet 600mm

Cuchara 600mm

2

T103212

1

Fermec - 600mm Digger
Bucket W/Assy

Fermec - 600mm Digger
Bucket W/Assy

Fermec - 600mm
Digger Bucket W/Assy

Fermec - 600mm
Digger Bucket W/Assy

3

353422X1

4

Bolt 50.62 X 27.47 X
27.47mm

Bolzen

Goupille

Perno

4

353427X1

4

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

5

3500531M1

1

Cutter-Lh Side

Klinge

Lame

Cuchilla De Ataque

6

1462201M3

4

Tooth, Bucket

Zahn

Dent

Diente

7

353915X1

8

Bolt, Plough - Special, 5/8"
Unf X 2.62"

Spezialschraube

Boulon

Perno

8

862738M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

9

862739M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

10

353427X1

8

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

11

3500532M1

1

Cutter-Rh Side

Klinge

Lame

Cuchilla De Ataque

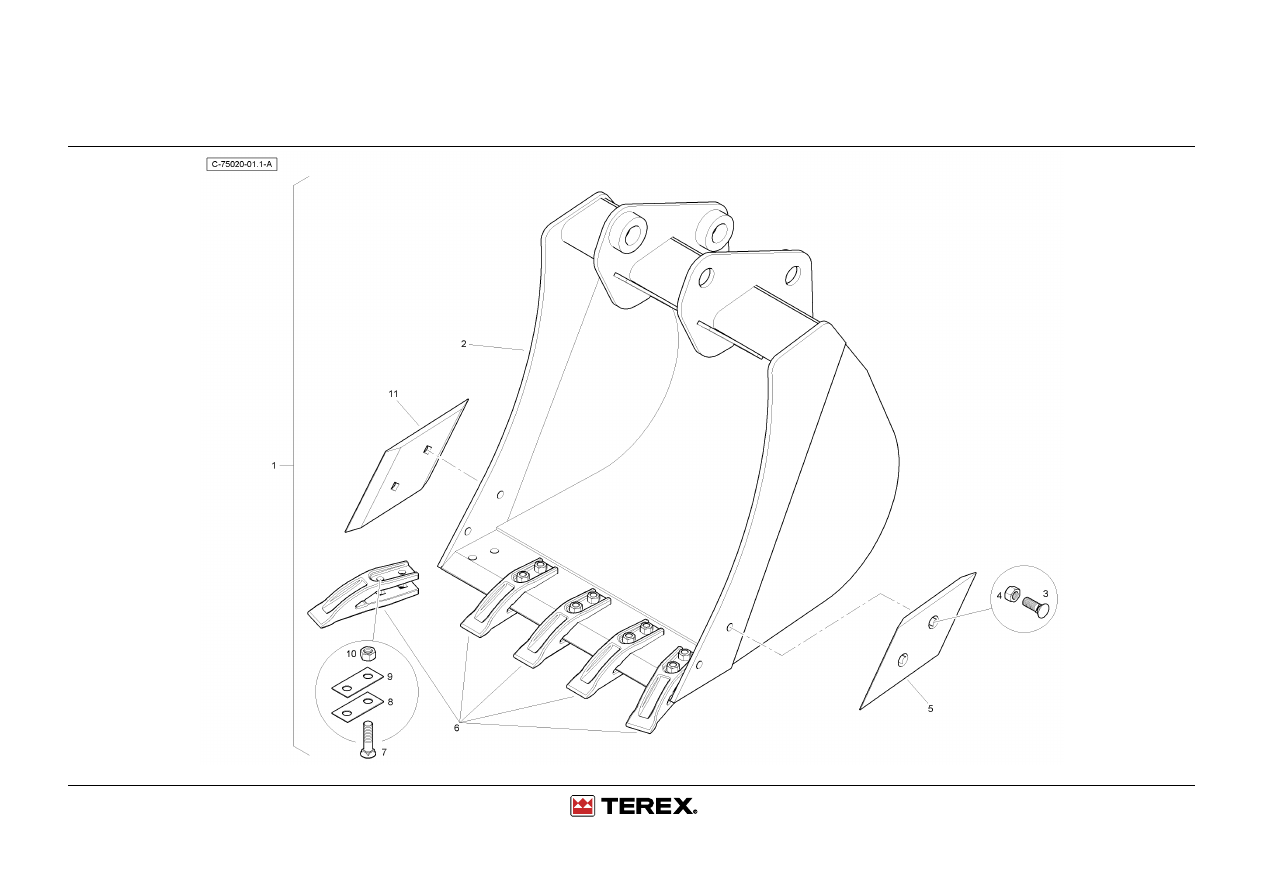

Digger Bucket - Standard - 750mm

4067 75020

Digger Bucket - Standard - 750mm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T103267

1

Standard Digger Bucket
Assy 750mm

Standard Digger Bucket Assy
750mm

Standard Digger
Bucket Assy 750mm

Standard Digger
Bucket Assy 750mm

2

T103214

1

Terex - 750mm Digger
Bucket W/Assy

Terex - 750mm Digger Bucket
W/Assy

Terex - 750mm Digger
Bucket W/Assy

Terex - 750mm Digger
Bucket W/Assy

3

353422X1

4

Bolt 50.62 X 27.47 X
27.47mm

Bolzen

Goupille

Perno

4

353427X1

4

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

5

3500531M1

1

Cutter-Lh Side

Klinge

Lame

Cuchilla De Ataque

6

1462201M3

5

Tooth, Bucket

Zahn

Dent

Diente

7

353915X1

10

Bolt, Plough - Special, 5/8"
Unf X 2.62"

Spezialschraube

Boulon

Perno

8

862738M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

9

862739M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

10

353427X1

10

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

11

3500532M1

1

Cutter-Rh Side

Klinge

Lame

Cuchilla De Ataque

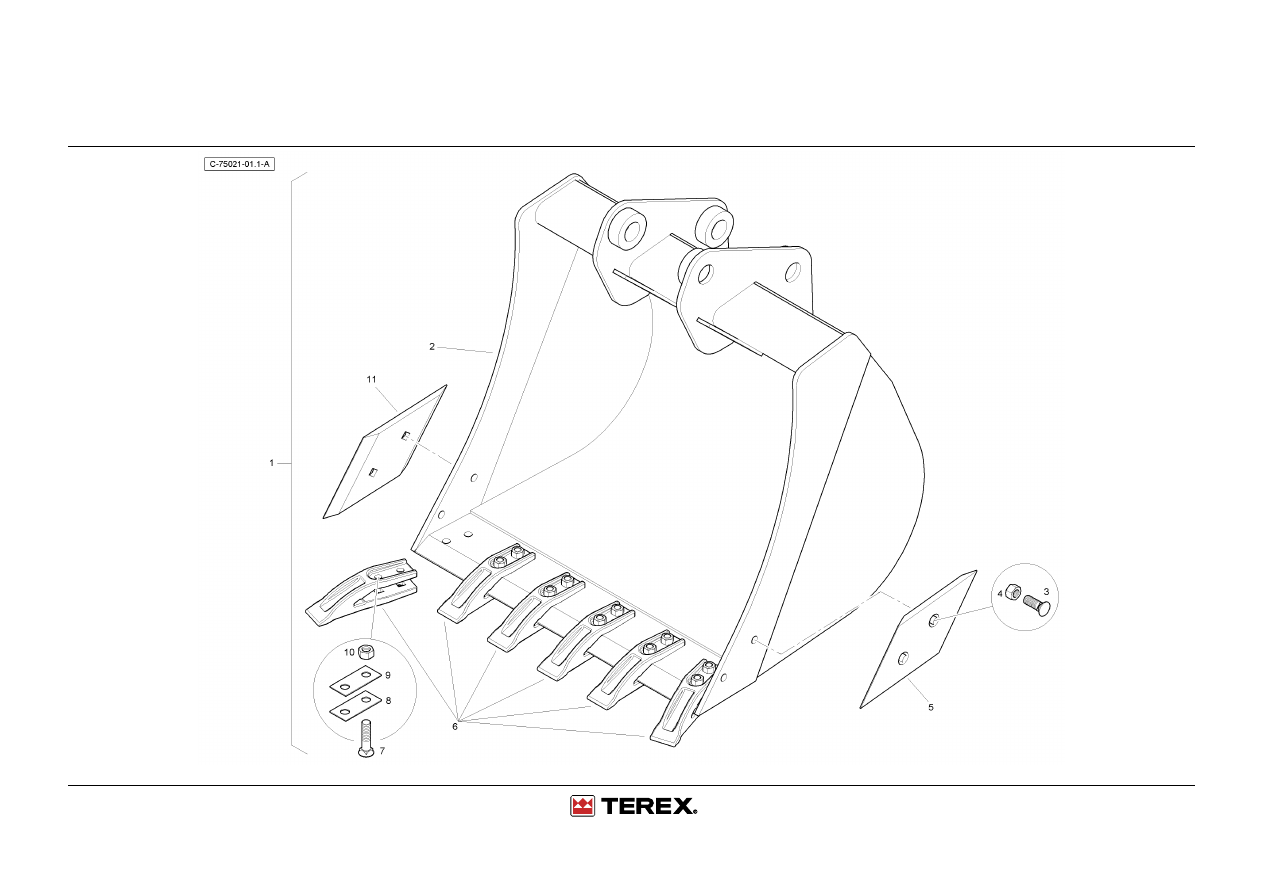

Digger Bucket - Standard - 900mm

4067 75021

Digger Bucket - Standard - 900mm

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T103269

1

Standard Digger Bucket
Assy 900mm

Bagger 900mm

Godet 900mm

Cuchara 900mm

2

T103268

1

Terex - 900mm Digger
Bucket W/Assy

Terex - 900mm Digger Bucket
W/Assy

Terex - 900mm Digger
Bucket W/Assy

Terex - 900mm Digger
Bucket W/Assy

3

353422X1

4

Bolt 50.62 X 27.47 X
27.47mm

Bolzen

Goupille

Perno

4

353427X1

4

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

5

3500531M1

1

Cutter-Lh Side

Klinge

Lame

Cuchilla De Ataque

6

1462201M3

6

Tooth, Bucket

Zahn

Dent

Diente

7

353915X1

12

Bolt, Plough - Special, 5/8"
Unf X 2.62"

Spezialschraube

Boulon

Perno

8

862738M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

9

862739M1

0

Shim, Bucket Teeth

Ausgleichsscheibe

Cale

Calce

10

353427X1

12

Nut, Hex. - 5/8" Unf

Mutter 5/8" Unf

Ecrou 5/8" Unf

Tuerca

11

3500532M1

1

Cutter-Rh Side

Klinge

Lame

Cuchilla De Ataque
