Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 17

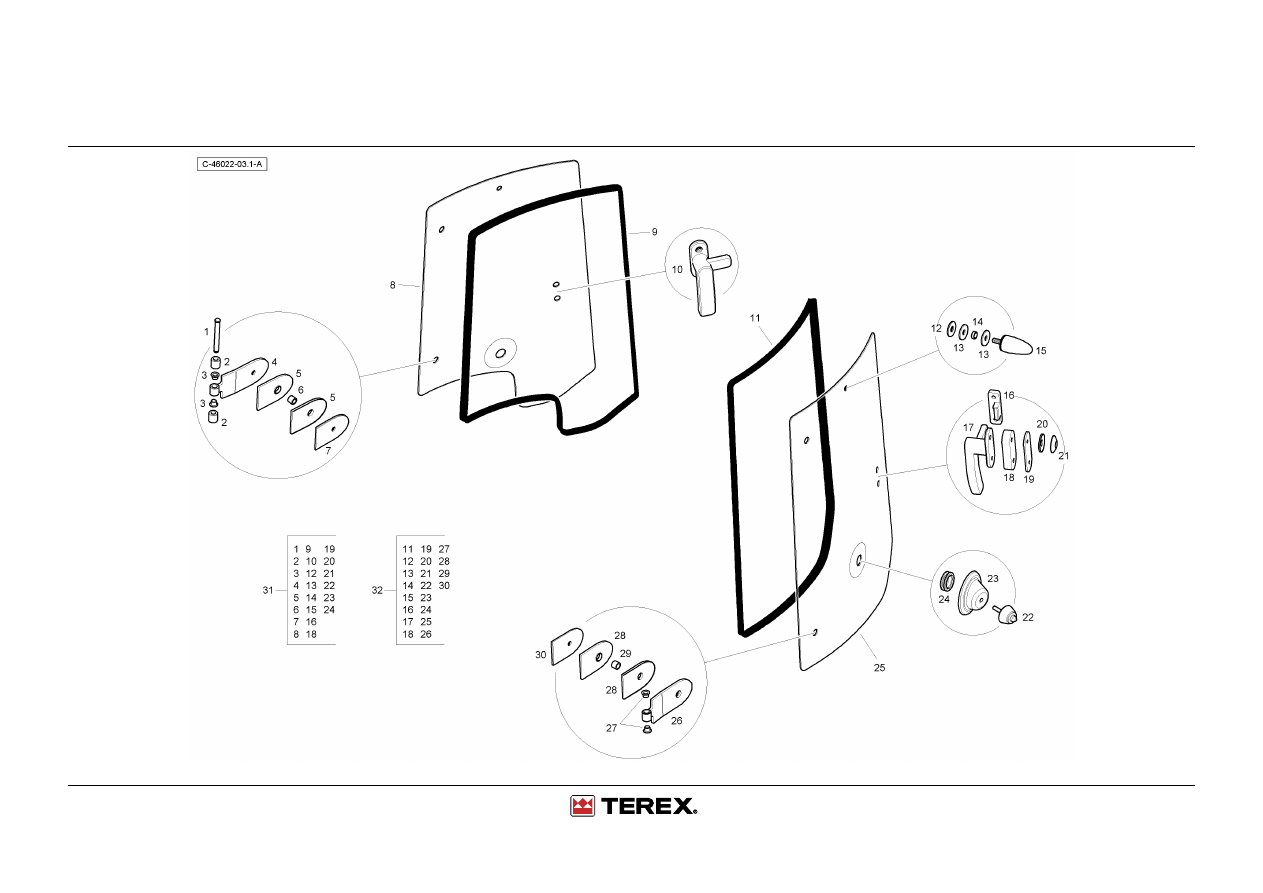

Cab - Side Windows - Tier 4

4067 46022

Cab - Side Windows - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100260

1

Pin

Pin

Pin

Pin

2

T100086

2

Bush

Buchse

Douille

Casquillo

3

T100073

2

Plastic Bush

Plastic Bush

Plastic Bush

Plastic Bush

4

T100317

1

Hinge

Hinge

Hinge

Hinge

5

T100093

2

Gasket

Gasket

Gasket

Gasket

6

T100070

1

Spacer

Spacer

Spacer

Spacer

7

T100094

1

Plate

Plate

Plate

Plate

8

T100028

1

RH Rear Glass

Glas

Verre

Cristal

9

T100323

1

Bulb Seal Gasket

Dichtgummiprofil

Joint

Empaquetadura

10

T100393

1

Handle

Scheibenverriegelun
g

Poignee

Maneta

11

T100091

1

Double Bulb Seal

Dichtring

Joint Etancheite

Reten

12

T100098

2

Washer

Washer

Washer

Washer

13

T100097

4

Rubber Washer

Rubber Washer

Rubber Washer

Rubber Washer

14

T100099

2

Spacer

Spacer

Spacer

Spacer

15

T100096

2

Stopper

Stopper

Stopper

Stopper

16

T100394

2

Lock

Lock

Lock

Lock

17

T100392

1

Handle

Handle

Handle

Handle

18

T100395

2

Spacer

Spacer

Spacer

Spacer

19

T100389

2

Gasket

Gasket

Gasket

Gasket

20

T100390

4

Washer

Scheibe

Rondelle

Arandela

21

T100391

4

Washer

Washer

Washer

Washer

22

T100079

2

Bump Stop

Tuerfeststeller

Bump Stop

Bump Stop

23

T100087

2

Support

Verschlusskappe Aus
Zellkautschuk

Support

Support

24

T100095

2

Plug

Verschlusskappe Aus
Hartkautschuk

Plug

Plug

25

T100029

1

LH Rear Glass

Glas

Verre

Cristal

26

T100317

3

Hinge

Hinge

Hinge

Hinge

27

T100073

6

Plastic Bush

Plastic Bush

Plastic Bush

Plastic Bush

28

T100093

6

Gasket

Gasket

Gasket

Gasket

Cab - Side Windows - Tier 4

4067 46022

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

29

T100070

3

Spacer

Spacer

Spacer

Spacer

30

T100094

3

Plate

Plate

Plate

Plate

31

T100089

1

Window RH

Window RH

Window RH

Window RH

32

T100088

1

Window LH

Window LH

Window LH

Window LH

THIS PAGE INTENTIONALLY LEFT BLANK

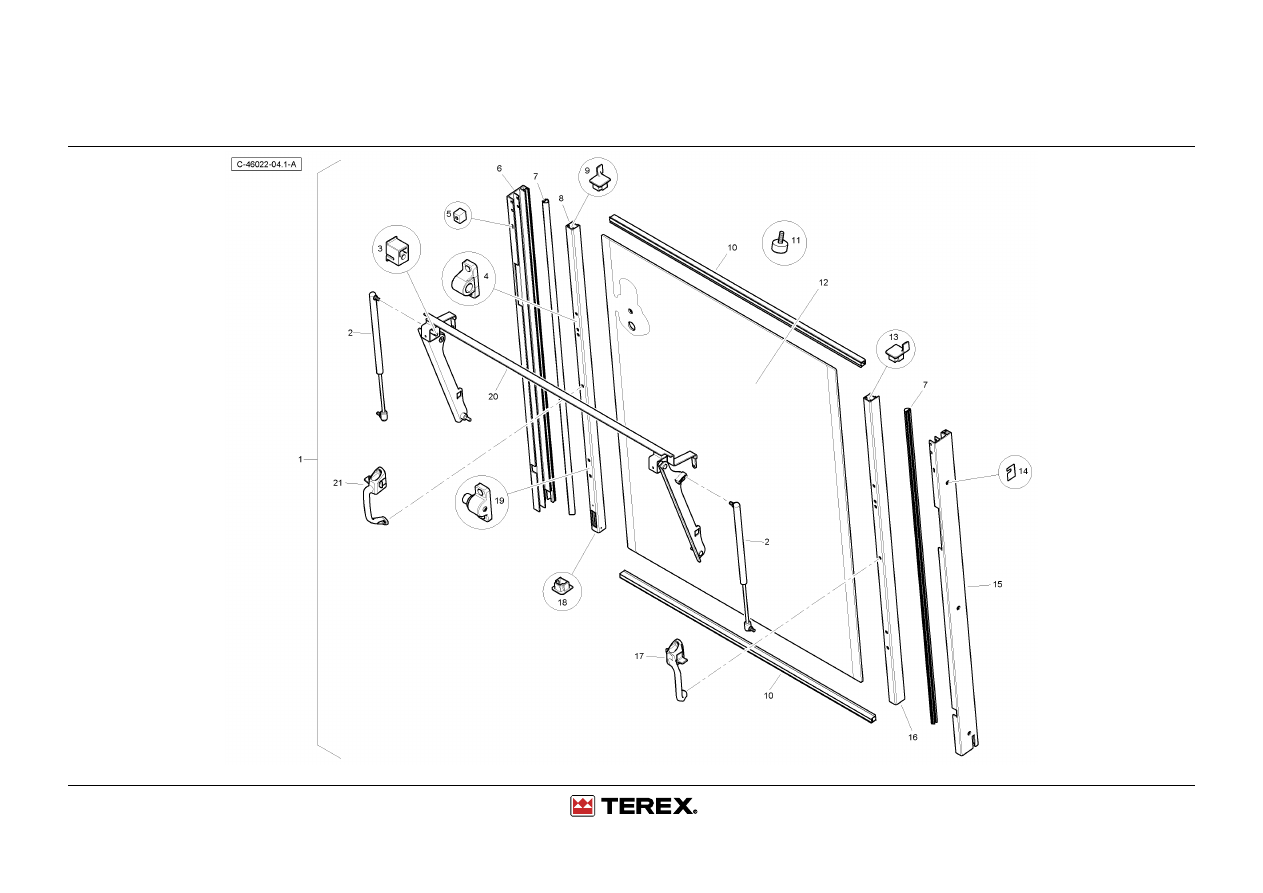

Cab - Rear Windows - Tier 4

4067 46022

Cab - Rear Windows - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100125

1

Rear Window Asm

Ruckfenster

Lunette

Ventana Trasera

2

T100108

2

Gas Spring

Gasdruckdaempfer

Support De Gaz

Amortiguador

3

T100117

2

Rear Window Bush

Rear Window Bush

Rear Window Bush

Rear Window Bush

4

T100121

2

Bush

Halter Aus Kunststoff

Bush

Bush

5

T100123

2

Stopper

Stopper

Stopper

Stopper

6

T100032

1

Profile RH

Profile RH

Profile RH

Profile RH

7

T100341

2

Knock-On Bulb Seal Gasket Knock-On Bulb Seal Gasket

Knock-On Bulb Seal
Gasket

Knock-On Bulb Seal
Gasket

8

T100034

1

Profile RH

Profile RH

Profile RH

Profile RH

9

T100367

1

Cap

Cap

Cap

Cap

10

T100340

2

Bulb Seal Gasket

Dichtscheibe

Joint

Empaquetadura

11

T100153

1

Bump Stop

Anschlag

Butee

Paro

12

T100039

1

Glass

Glas

Verre

Cristal

13

T100366

1

Cap

Cap

Cap

Cap

14

T100124

6

Spacer

Spacer

Spacer

Spacer

15

T100033

1

Profile

Profile

Profile

Profile

16

T100035

1

Profile LH

Profile LH

Profile LH

Profile LH

17

T100118

1

RH Handle

RH Handle

RH Handle

RH Handle

18

T100368

2

Cap

Kappe

Chapeau

Tapa

19

T100120

2

Spring Pin

Spring Pin

Spring Pin

Spring Pin

20

T100329

1

Support Bracket Assy

Support Bracket Assy

Support Bracket Assy

Support Bracket Assy

21

T100119

1

LH Handle

LH Handle

LH Handle

LH Handle

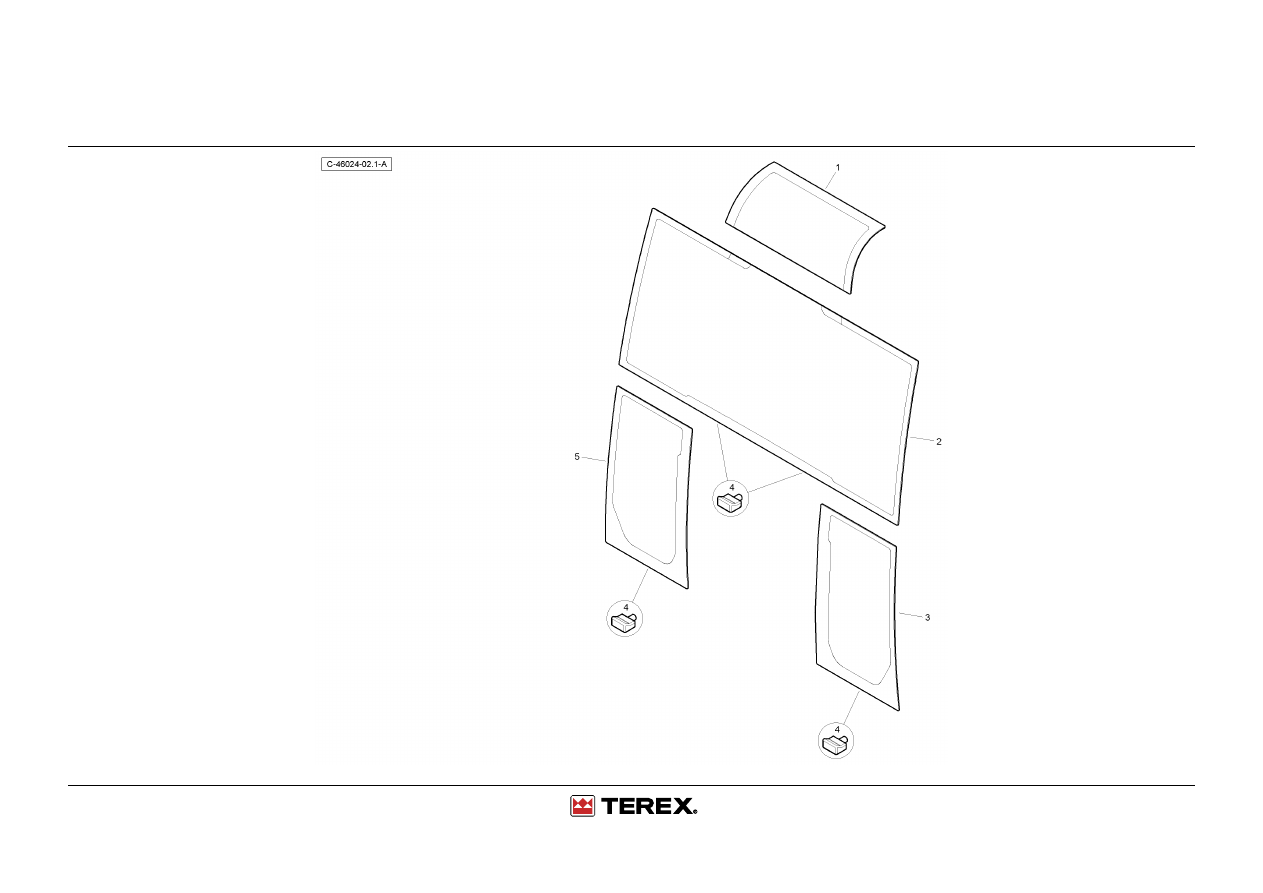

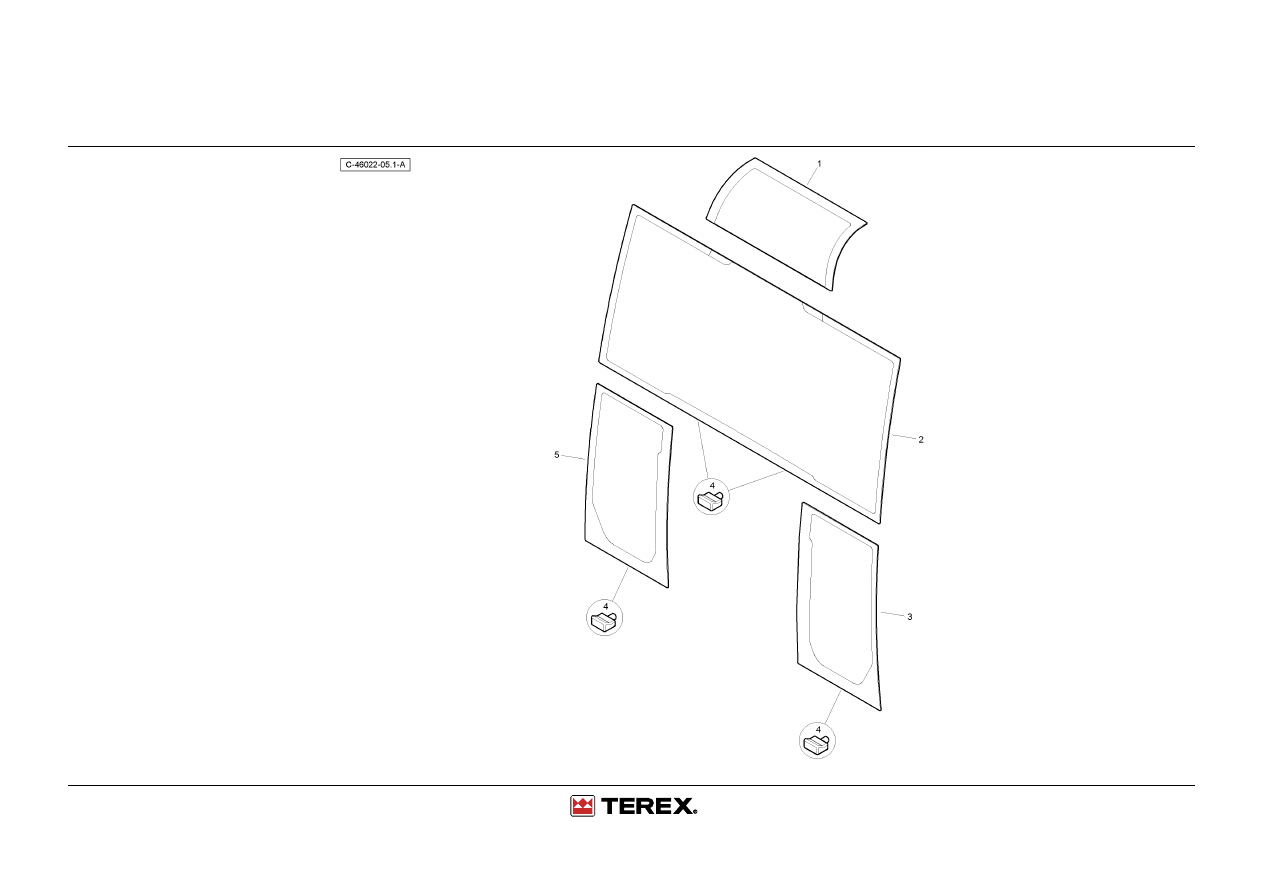

Cab - Front Windows - Tier 4

4067 46022

Cab - Front Windows - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100024

1

Front Top Glass

Glas

Verre

Cristal

2

T100025

1

Windscreen

Windschutzscheib

Pare Brise

Parabrisas

3

T100026

1

LH Front Glass

Glasscheibe

Verre

Cristal

4

T100455

4

Pin

Pin

Pin

Pin

5

T100027

1

RH Front Glass

Glas

Verre

Cristal

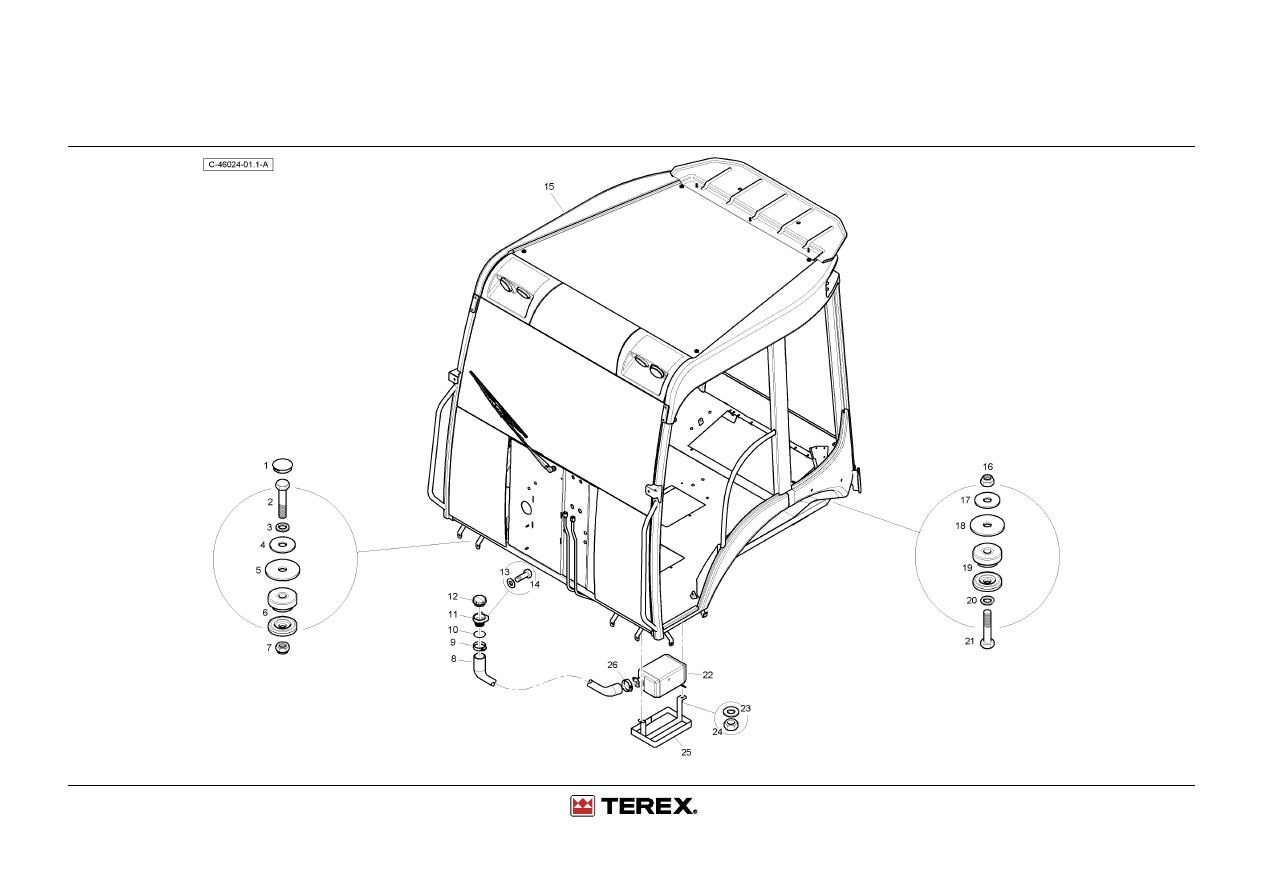

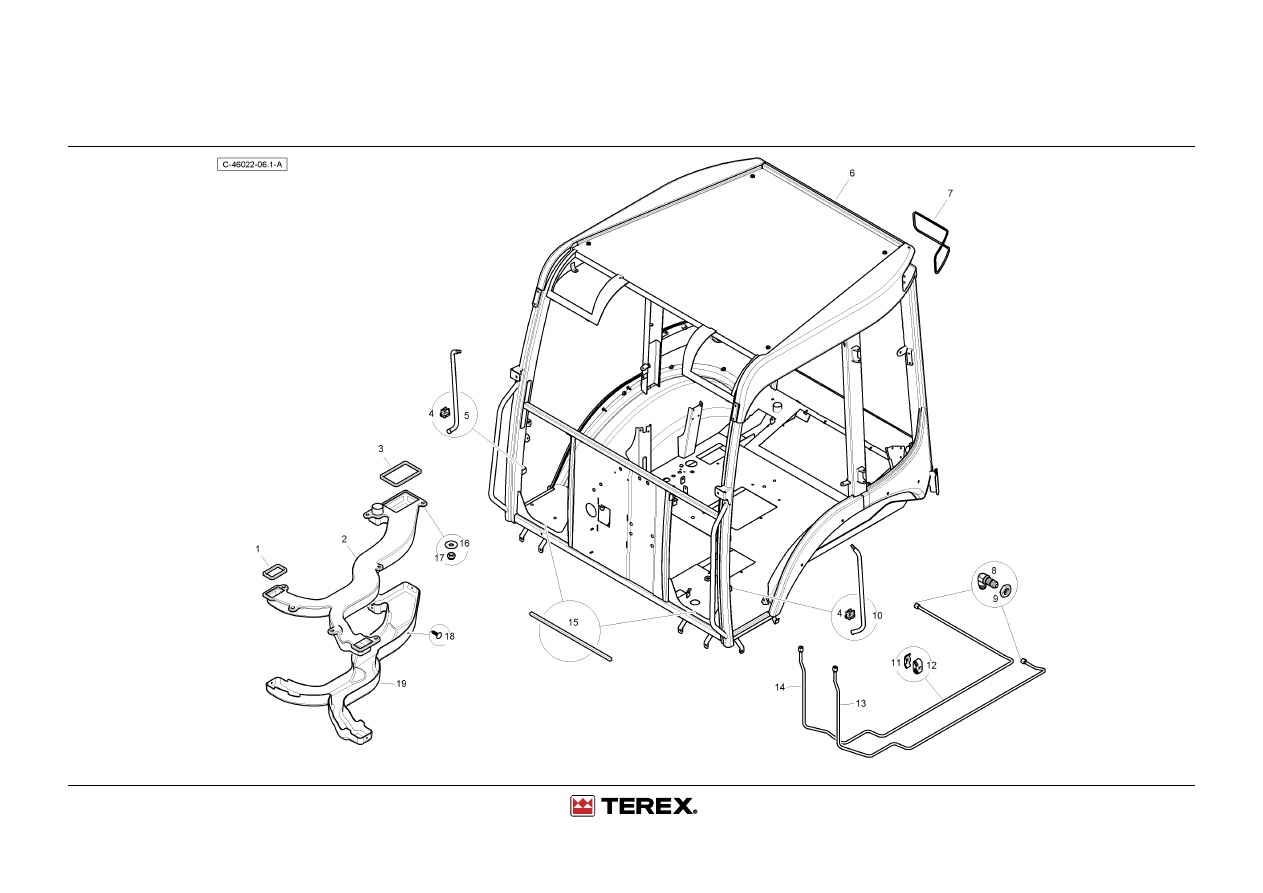

Cab - Structure - Tier 4

4067 46022

Cab - Structure - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100358

2

Gasket

Dichtscheibe

Joint

Empaquetadura

2

T103683

1

Hvac Duct Insulation
Assembly

Durchfuhrung

Conduit

Ducto

3

T100359

1

Gasket

Gasket

Gasket

Gasket

4

T100364

2

Pin Lock

Bolzen

Goupille

Pasador

5

T100439

1

Lever

Lever

Lever

Lever

6

T100220

1

Cab Frame Assembly

Rahmen Kpl - Kabine

Cadre - Cabine

Cjto. Bastidor - Cabina

7

T100384

2

Perimetral Gasket

Perimetral Gasket

Perimetral Gasket

Perimetral Gasket

8

361194X1

2

Union 90 Bulkhead Elbow

Verschraubung

Raccord

Racor

9

356614X1

2

Nut - Large 3/4-16unf
Bulkhead

Mutter

Ecrou

Tuerca De Retención

10

T100075

1

Lever

Hebel

Levier

Palanca

11

T108394

2

Cover Plate

Platte

Plaque

Plato

12

T108393

2

Pipe Clamp

Halteschelle

Collier

Abrazadera

13

T101646

1

Tube Assy - Brakes Right

Rohr Kpl

Ensemble Tube

Conj. De Tubo

14

T101645

1

Tube Assy - Brakes Left

Rohr Kpl

Ensemble Tube

Conj. De Tubo

15

T100345

2

Gasket

Dichtscheibe

Joint

Empaquetadura

16

391039X1

7

Washer M8-24-2 Z

Scheibe M8

Rondelle M8

Arandela

17

394367X1

7

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

18

T103685

8

Fir Tree Button

Fir Tree Button

Fir Tree Button

Fir Tree Button

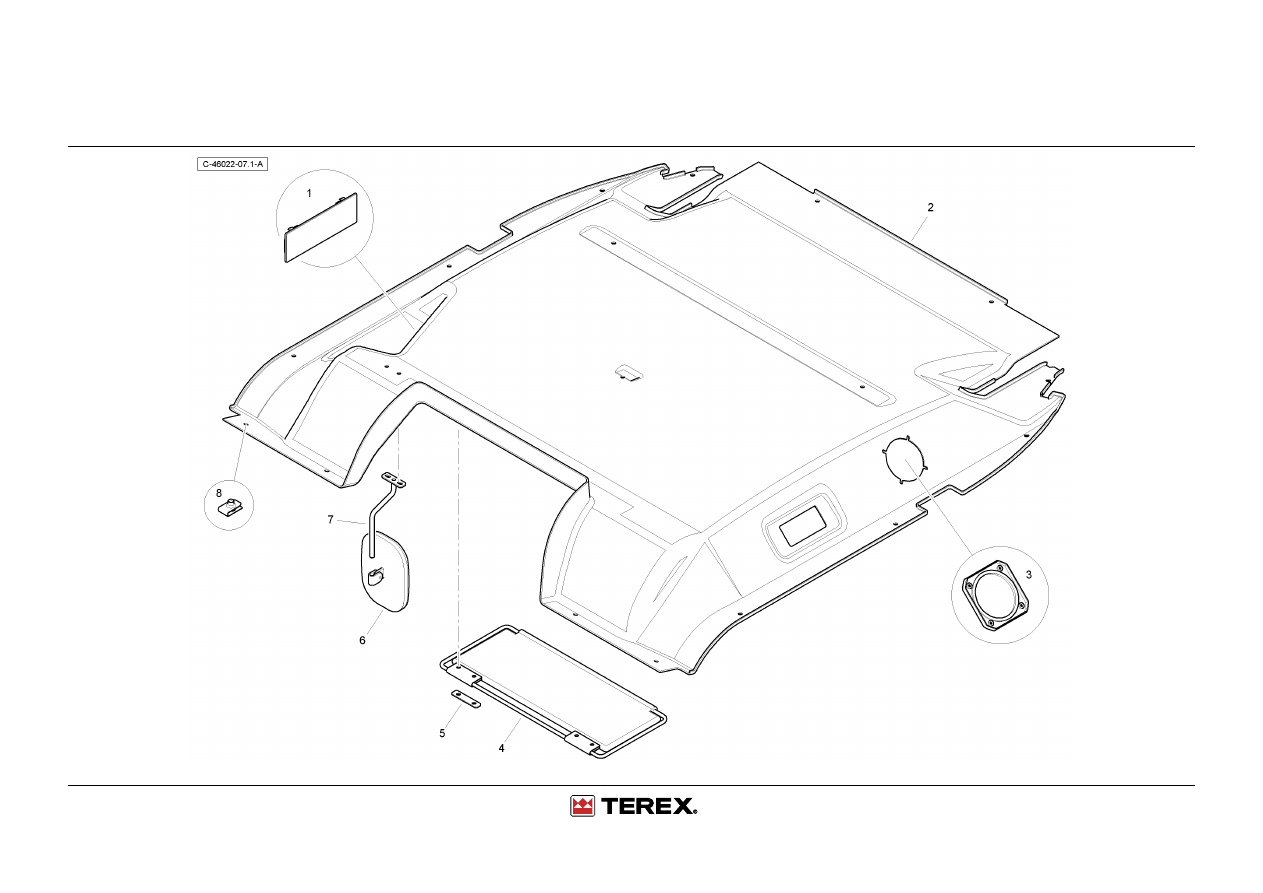

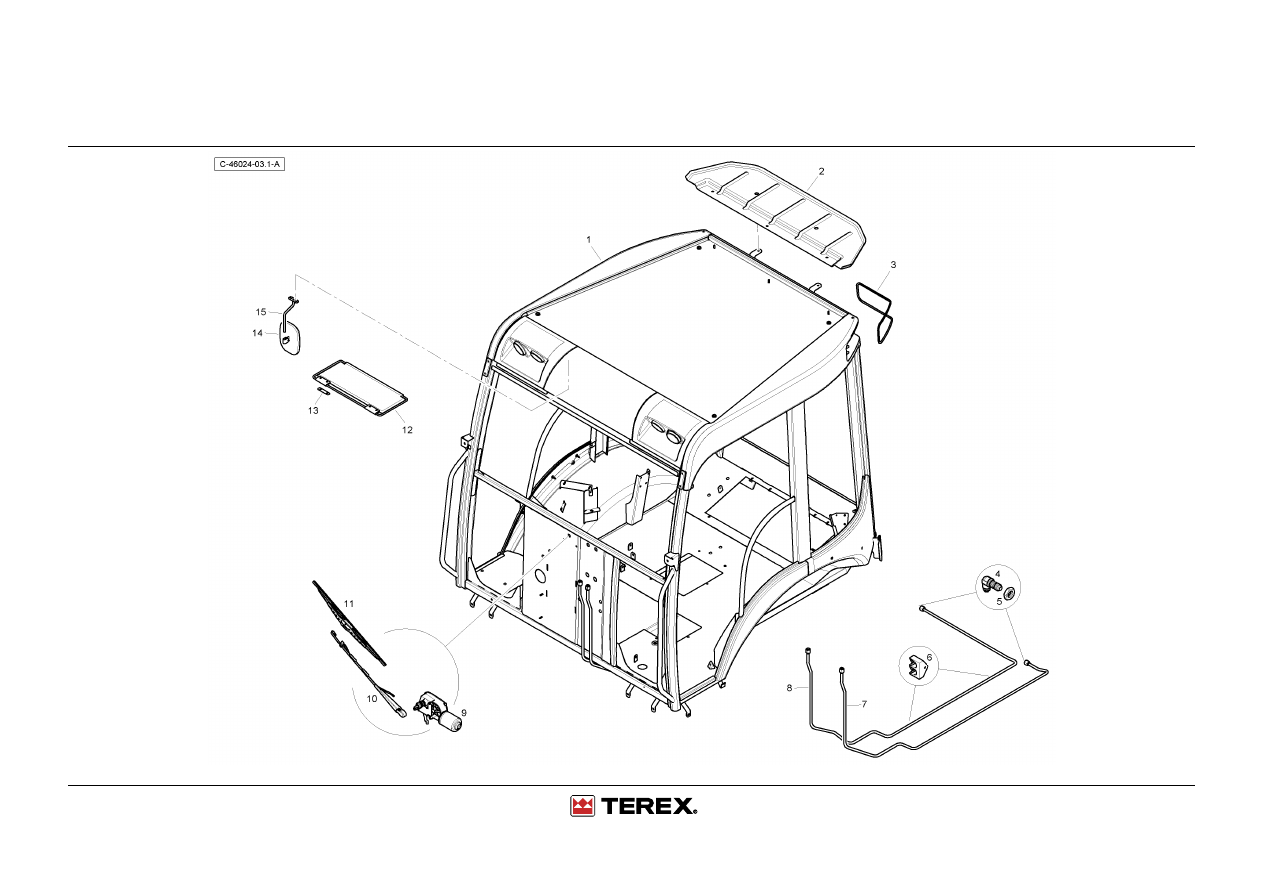

Cab - Roof Liner - Tier 4

4067 46022

Cab - Roof Liner - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100461

1

Radio Blanking Plate

Verschlplatte

Plaque Obtura

Placa Drenaje

2

T100112

1

Headliner

Dachhimmel

Plafond

Forro De Techo

3

T100462

2

Speaker Covers

Speaker Covers

Speaker Covers

Speaker Covers

4

T100382

1

Sun Visor

Sonnenblende

Visiere

Visera

5

T100383

2

Plate

Plate

Plate

Plate

6

T100286

1

Mirror

Ruckspiegel

Retroviseur

Espejo

7

T100285

1

Mirror Arm

Mirror Arm

Mirror Arm

Mirror Arm

8

T105006

14

Lug Nut - M6

Mutter - M6

Ecrou - M6

Tuerca - M6

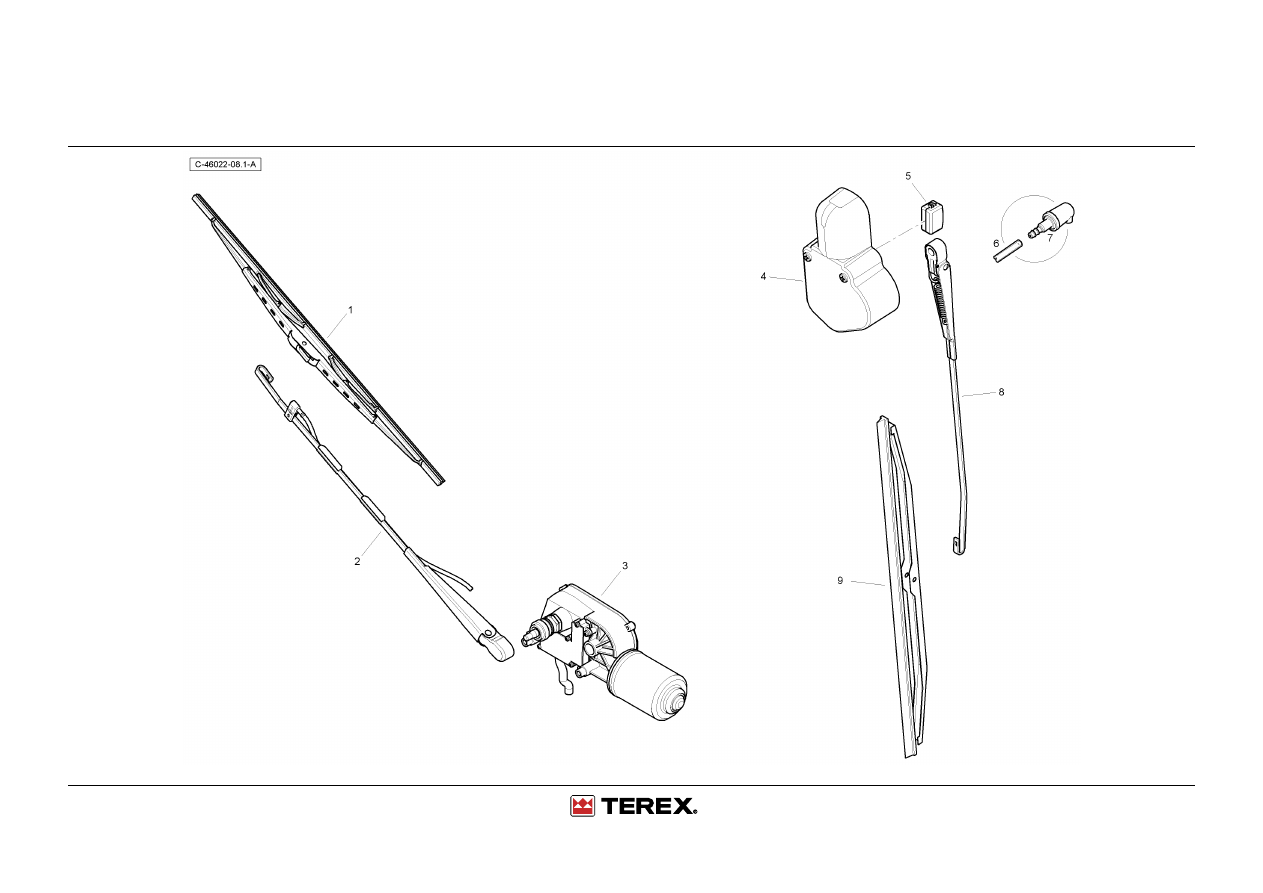

Cab - Wipers - Tier 4

4067 46022

Cab - Wipers - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100362

1

Wiper

Wiper

Wiper

Wiper

2

T100049

1

Wiper Single Arm

Wischer

Essuyeur

Limpiador

3

T100048

1

Wiper Motor

Wischermotor

Moteur Essuie Gl.

Motor I Parabris

4

T120318

1

Wiper Motor

Wischermotor

Moteur Essuie Gl

Motor I Parabris

Eco 1772

5

T114596

1

Ferrite

Ferrite

Ferrite

Ferrite

6

T100427

1

Washer Tube

Washer Tube

Washer Tube

Washer Tube

7

T100428

1

Nozzle

Nozzle

Nozzle

Nozzle

8

T100347

1

Wiper Single Arm

Wiper Single Arm

Wiper Single Arm

Wiper Single Arm

9

T100107

1

Wiper

Wiper

Wiper

Wiper

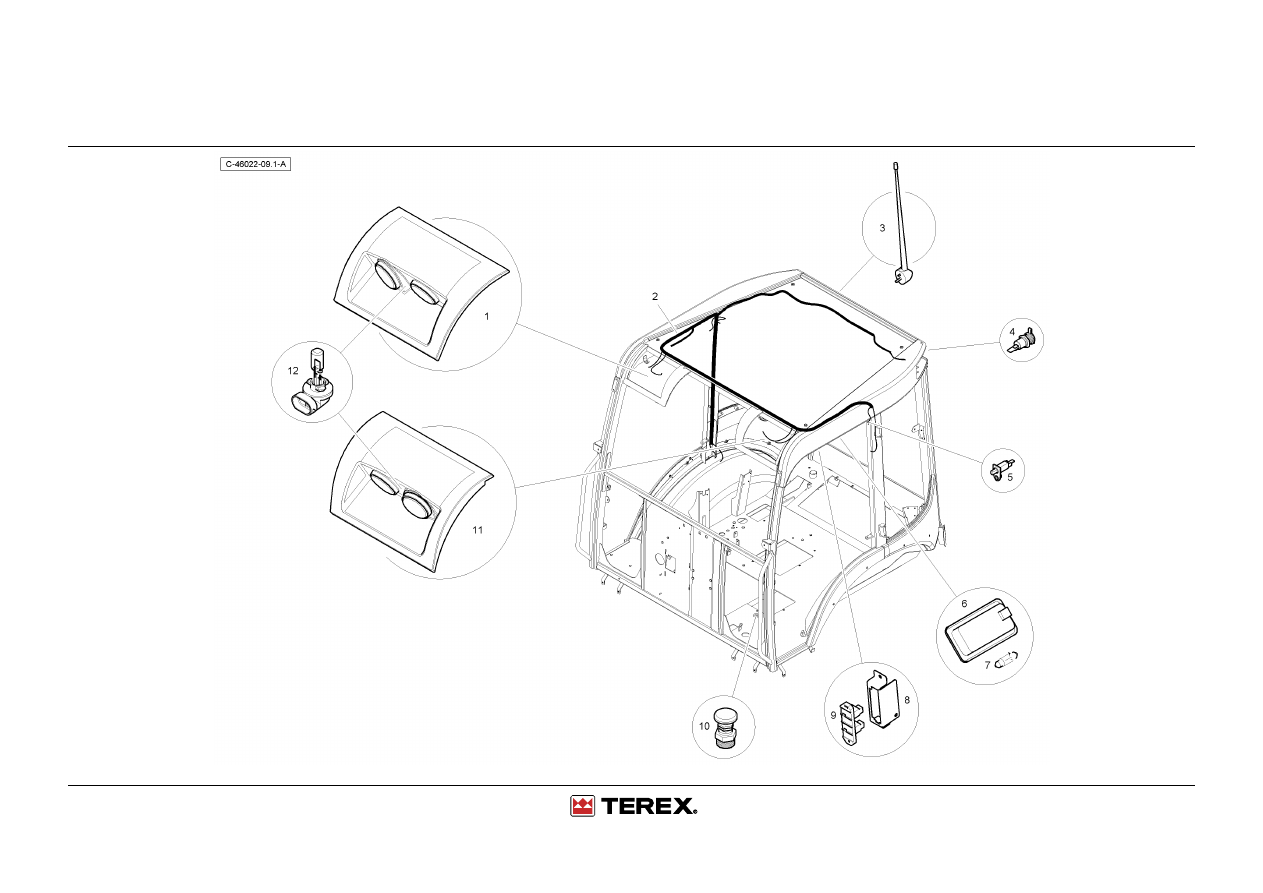

Cab - Electrics - Tier 4

4067 46022

Cab - Electrics - Tier 4

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100133

1

RH Light

Arbeitsleuchte

Phare Travail

Luz De Trabajo

2

T105074

1

Wire Harness - Roof

Beschirrung - Dach

Faisceau - Toit

Arnes - Techo

3

T100154

1

Aerial

Aerial

Aerial

Aerial

4

T100155

2

Beacon Socket

Beacon Socket

Beacon Socket

Beacon Socket

5

T100068

2

Door Switch

Door Switch

Door Switch

Door Switch

6

T100109

1

Intertior Light

Intertior Light

Intertior Light

Intertior Light

7

T100425

1

Lamp 10w-12v

Lamp 10w-12v

Lamp 10w-12v

Lamp 10w-12v

8

T100374

1

Plate

Halteblech

Plate

Plate

9

T100115

1

Contactor - Rear Window

Kontakt

Rupteur

Contacto

10

T100085

1

Diff. Switch

Schalter

Interrupteur

Interruptor

11

T100132

1

LH Light

Arbeitsleuchte

Phare Travail

Luz De Trabajo

12

#BULB

4

Bulb

Bulb

Bulb

Bulb

Canopy And Mounts

4067 46024

Canopy And Mounts

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

3521671M1

2

Plug Dome

Abdeckung

Cache

Tapa

2

391332X1

2

Bolt M20-100 Z 8.8

Bolzen

Goupille

Tornillo

3

385365X1

2

Washer Hardened M20

Scheibe

Rondelle

Arandela

4

6101687M1

2

Washer-Cab Mount

Scheibe

Rondelle

Arandela

5

T105457

2

Cab Mount Washer

Scheibe

Rondelle

Arandela

6

T102287

2

Cab Mount Kit

Montagesatz

Jeu Montant

Juego Montaje

7

339035X1

2

Nut Hex M20

Mutter

Ecrou

Tuerca

8

T121437

1

Hose - Washer

Schlauch

Durit

Flexible

9

3517414M1

1

Clip Hose 50/70

Schlauchschelle

Bride Pour Tutaux

Clip

10

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

11

#BODY

1

Body

Body

Body

Body

12

T121494

1

Cap As-Filler

Cap As-Filler

Cap As-Filler

Cap As-Filler

13

390971X1

2

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

14

391074X1

2

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

15

T104871

1

Canopy Assy With
Windscreen

Vordach

Pare Soleil

Dosel

16

339035X1

2

Nut Hex M20

Mutter

Ecrou

Tuerca

17

6101687M1

2

Washer-Cab Mount

Scheibe

Rondelle

Arandela

18

T105457

2

Cab Mount Washer

Scheibe

Rondelle

Arandela

19

T102287

2

Cab Mount Kit

Montagesatz

Jeu Montant

Juego Montaje

20

385365X1

2

Washer Hardened M20

Scheibe

Rondelle

Arandela

21

391332X1

2

Bolt M20-100 Z 8.8

Bolzen

Goupille

Tornillo

22

T102926

1

Washer Bottle

Wasserbehaelter M. 2
Pumpen-12v,5l

Bouteille

Botella

23

390971X1

2

Washer M6-12-1 Zwel

Scheibe - M6

Rondelle - M6

Arandela

24

339030X1

2

Nut M6 Z5 Norm

Mutter - M6

Ecrou

Tuerca

25

T121576

1

Brkt Washer Bottle W/A

Brkt Washer Bottle W/A

Brkt Washer Bottle
W/A

Brkt Washer Bottle
W/A

26

3517414M1

1

Clip Hose 50/70

Schlauchschelle

Bride Pour Tutaux

Clip

Front Windows

4067 46024

Front Windows

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100024

1

Front Top Glass

Glas

Verre

Cristal

2

T100025

1

Windscreen

Windschutzscheib

Pare Brise

Parabrisas

3

T100026

1

LH Front Glass

Glasscheibe

Verre

Cristal

4

T100455

4

Pin

Pin

Pin

Pin

5

T100027

1

RH Front Glass

Glas

Verre

Cristal

Canopy - Structure

4067 46024

Canopy - Structure

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T105119

1

Canopy Structure

Canopy Structure

Canopy Structure

Canopy Structure

2

T100388

1

Canopy Roof Ext'n

Vordach

Pare Soleil

Dosel

3

T100384

2

Perimetral Gasket

Perimetral Gasket

Perimetral Gasket

Perimetral Gasket

4

361194X1

2

Union 90 Bulkhead Elbow

Verschraubung

Raccord

Racor

5

356614X1

2

Nut - Large 3/4-16unf
Bulkhead

Mutter

Ecrou

Tuerca De Retención

6

T101716

2

Tube Clamp 1/2" Double

Tube Clamp 1/2" Double

Tube Clamp 1/2"
Double

Tube Clamp 1/2"
Double

7

T101646

1

Tube Assy - Brakes Right

Rohr Kpl

Ensemble Tube

Conj. De Tubo

8

T101645

1

Tube Assy - Brakes Left

Rohr Kpl

Ensemble Tube

Conj. De Tubo

9

T100048

1

Wiper Motor

Wischermotor

Moteur Essuie Gl.

Motor I Parabris

10

T100049

1

Wiper Single Arm

Wischer

Essuyeur

Limpiador

11

T100362

1

Wiper

Wiper

Wiper

Wiper

12

T100382

1

Sun Visor

Sonnenblende

Visiere

Visera

13

T100383

2

Plate

Plate

Plate

Plate

14

T100286

1

Mirror

Ruckspiegel

Retroviseur

Espejo

15

T100285

1

Mirror Arm

Mirror Arm

Mirror Arm

Mirror Arm

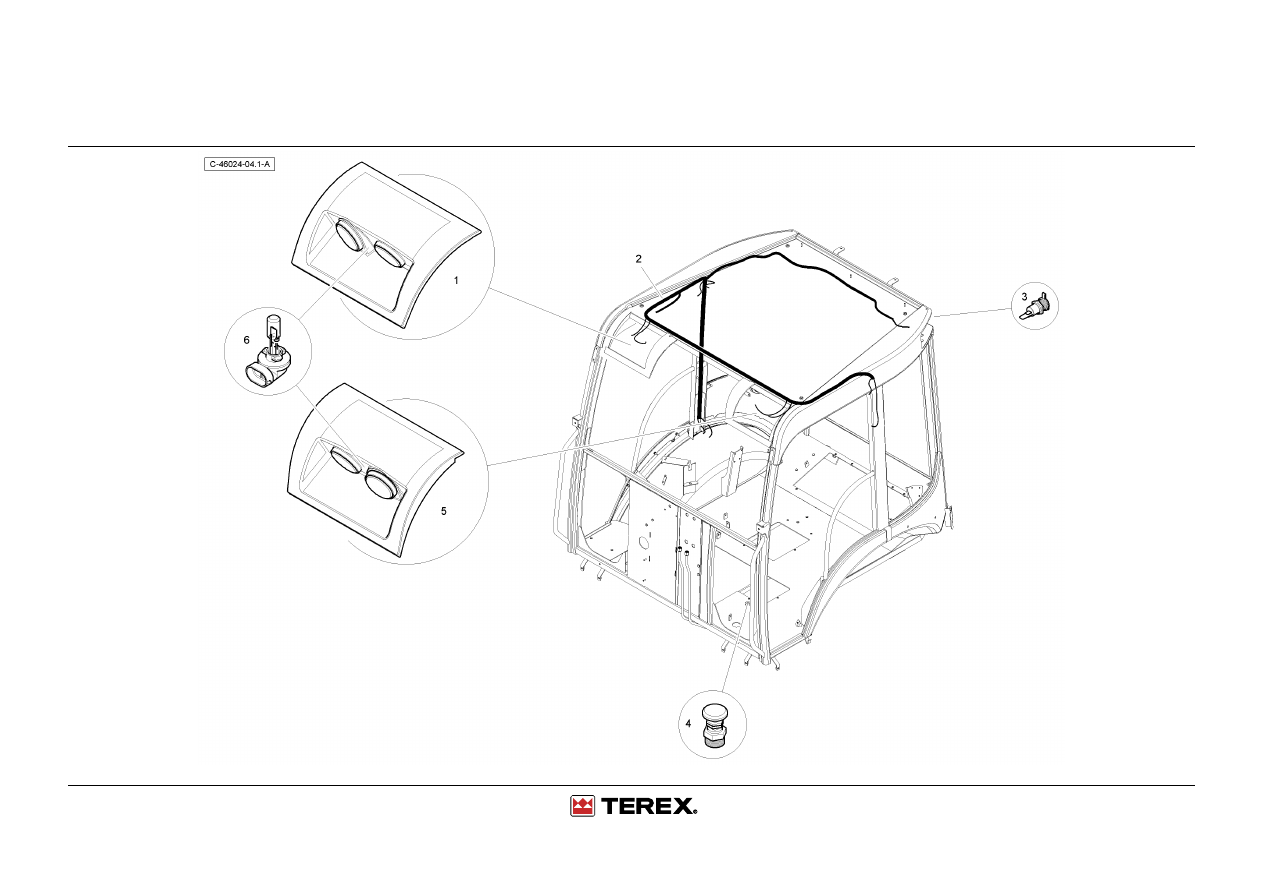

Canopy - Electrics

4067 46024

Canopy - Electrics

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100133

1

RH Light

Arbeitsleuchte

Phare Travail

Luz De Trabajo

2

T105112

1

Canopy Electrics Assy

Canopy Electrics Assy

Canopy Electrics Assy Canopy Electrics Assy

3

T100155

2

Beacon Socket

Beacon Socket

Beacon Socket

Beacon Socket

4

T100085

1

Diff. Switch

Schalter

Interrupteur

Interruptor

5

T100132

1

LH Light

Arbeitsleuchte

Phare Travail

Luz De Trabajo

6

#BULB

4

Bulb

Bulb

Bulb

Bulb

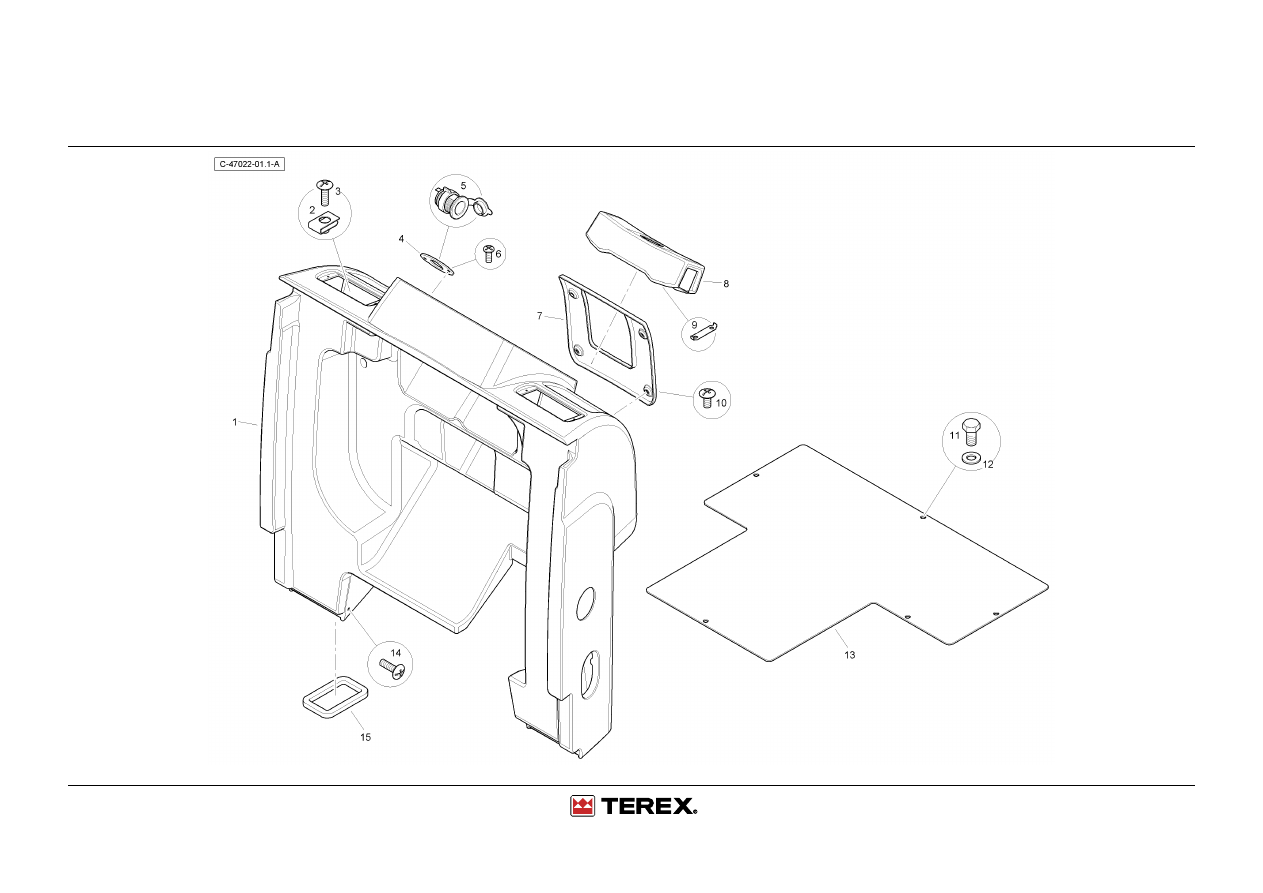

Cab Trim - Front Console

4067 46024

Cab Trim - Front Console

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100110

1

Front Console

Konsole

Console

Consola

2

T105006

2

Lug Nut - M6

Mutter - M6

Ecrou - M6

Tuerca - M6

3

T105110

2

Truss Head Screw M6x20

Schraube M6 X 20

Vis M6 X 20

Tornillo M6 X 20

4

T100346

1

Plate

Platte

Plaque

Plato

5

T105376

1

12v Socket

Steckschlnuss - 12v

Corps Rotule - 12v

Enchufe - 12v

6

3007932X1

2

Screw Pan Hd.M5 X 12

Schraube

Vis

Tornillo

7

T100111

1

Steering Column Cover

Deckel

Couvercle

Cubierta

8

T102191

1

Trim - Column Switches

Zierleiste

Enjoliveur

Tapizado

9

T103776

2

Clip - Column Trim

Schelle

Circlip

Clip

10

T105110

4

Truss Head Screw M6x20

Schraube M6 X 20

Vis M6 X 20

Tornillo M6 X 20

11

339124X1

5

Bolt M8-16 Z5f

Maschschrb Metr - M8

Goupille

Tornillo

12

390972X1

5

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

13

T100373

1

Floor Plate - Front

Platte

Plaque

Plato

14

T105110

4

Truss Head Screw M6x20

Schraube M6 X 20

Vis M6 X 20

Tornillo M6 X 20

15

T100358

2

Gasket

Dichtscheibe

Joint

Empaquetadura

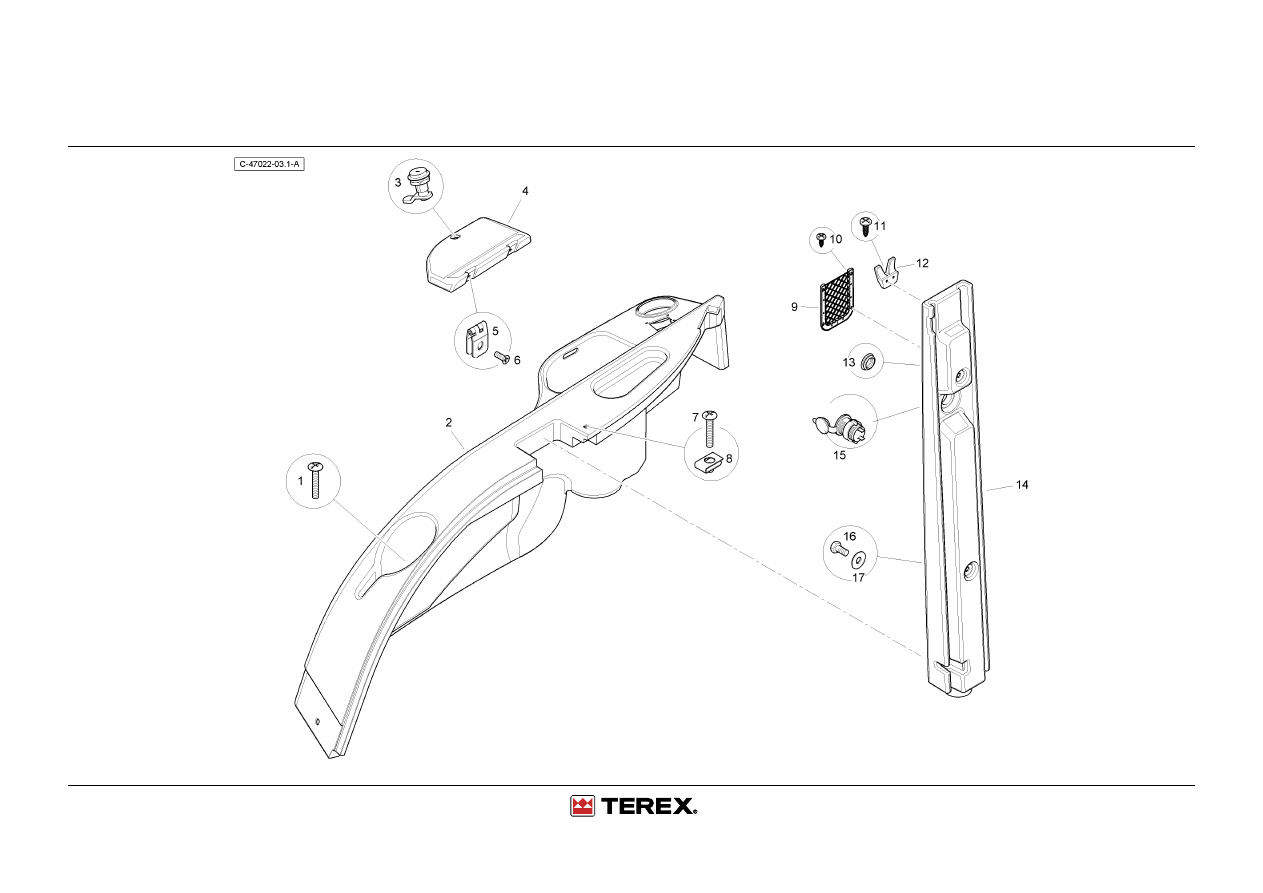

Cab Trim - Side Console - Right Hand

4067 46024

Cab Trim - Side Console - Right Hand

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T100137

1

Relay Cover

Deckel

Couvercle

Cubierta

2

T105375

4

Truss Head Screw M6x35
Lg

Schraube M6 X 35

Vis M6 X 35

Tornillo M6 X 35

3

T100130

1

RH Console

Konsole

Console

Consola

4

391074X1

2

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

5

391038X1

2

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

6

T105376

1

12v Socket

Steckschlnuss - 12v

Corps Rotule - 12v

Enchufe - 12v

7

T105454

1

Blanking Plug

Stopfen

Bouchon

Tapon

8

365909X1

4

Self Tap Pan HD Screw
No.4x9.5 Lg

Schraube No.4 X 9.5

Vis No.4 X 9.5

Tornillo No.4 X 9.5

9

T100440

1

Phone Holder

Halter

Piece Support

Sujetador

10

T100084

1

B Post Cover RH - Cab

Deckel

Couvercle

Cubierta

11

T105006

4

Lug Nut - M6

Mutter - M6

Ecrou - M6

Tuerca - M6

12

391038X1

3

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

13

T105110

3

Truss Head Screw M6x20

Schraube M6 X 20

Vis M6 X 20

Tornillo M6 X 20

14

T105375

3

Truss Head Screw M6x35
Lg

Schraube M6 X 35

Vis M6 X 35

Tornillo M6 X 35

15

T100139

1

Pocket Trim

Zierleiste

Enjoliveur

Tapizado

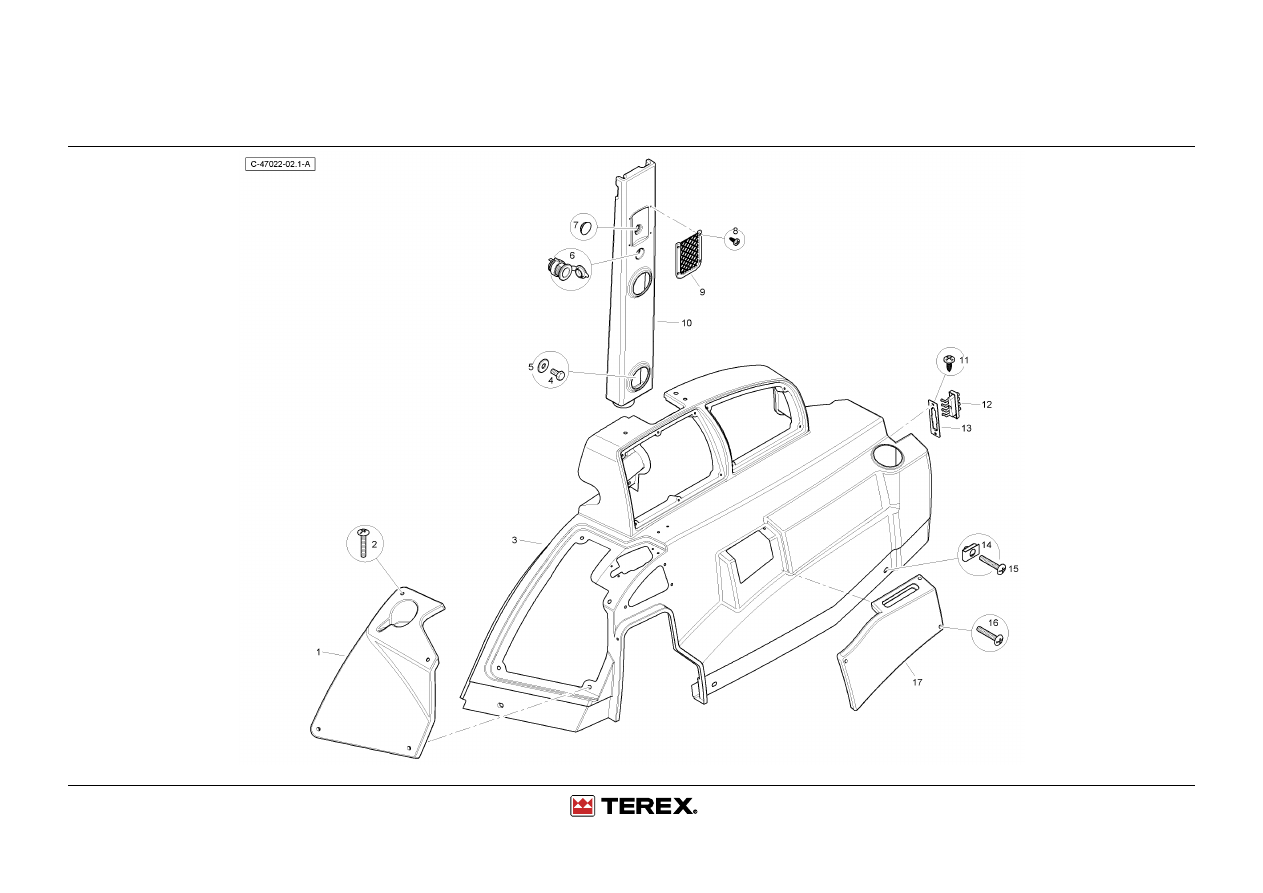

Cab Trim - Side Console - Left Hand

4067 46024

Cab Trim - Side Console - Left Hand

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T117588

1

Truss Head Screw M6x50
Lg

Schraube M6 X 50

Vis M6 X 50

Tornillo M6 X 50

2

T100131

1

LH Console

Konsole

Console

Consola

3

T100435

1

Lock

Haken

Crochet

Gancho

4

T100141

1

Lunch Box Cover

Deckel

Couvercle

Cubierta

5

T100147

2

Hinge

Scharnier

Charniere

Bisagra

6

3009665X1

4

Machine Screw Socket Flat
HD M5x12

Machine Screw Socket Flat
HD M5x12

Machine Screw Socket
Flat HD M5x12

Machine Screw Socket
Flat HD M5x12

7

T105375

1

Truss Head Screw M6x35
Lg

Schraube M6 X 35

Vis M6 X 35

Tornillo M6 X 35

8

T105006

4

Lug Nut - M6

Mutter - M6

Ecrou - M6

Tuerca - M6

9

T100440

1

Phone Holder

Halter

Piece Support

Sujetador

10

365909X1

4

Self Tap Pan HD Screw
No.4x9.5 Lg

Schraube No.4 X 9.5

Vis No.4 X 9.5

Tornillo No.4 X 9.5

11

365924X1

2

Self Tap Pan HD Screw
No.10x16 Lg

Schraube No.10 X 16

Vis No.10 X 16

Tornillo No.10 X 16

12

T100437

1

Coat Hook

Coat Hook

Coat Hook

Coat Hook

13

T105454

1

Blanking Plug

Stopfen

Bouchon

Tapon

14

T100083

1

B Post Cover LH - Cab

Deckel

Couvercle

Cubierta

15

T105376

1

12v Socket

Steckschlnuss - 12v

Corps Rotule - 12v

Enchufe - 12v

16

391074X1

2

Bolt, Hex. - M6 X 12

Sechskantschraube

Goupille

Tornillo

17

391038X1

2

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

18

T105006

3

Lug Nut - M6

Mutter - M6

Ecrou - M6

Tuerca - M6

19

391038X1

3

Washer M6 - Large Zinc
Hardened

Scheibe

Rondelle

Arandela

20

T105375

3

Truss Head Screw M6x35
Lg

Schraube M6 X 35

Vis M6 X 35

Tornillo M6 X 35

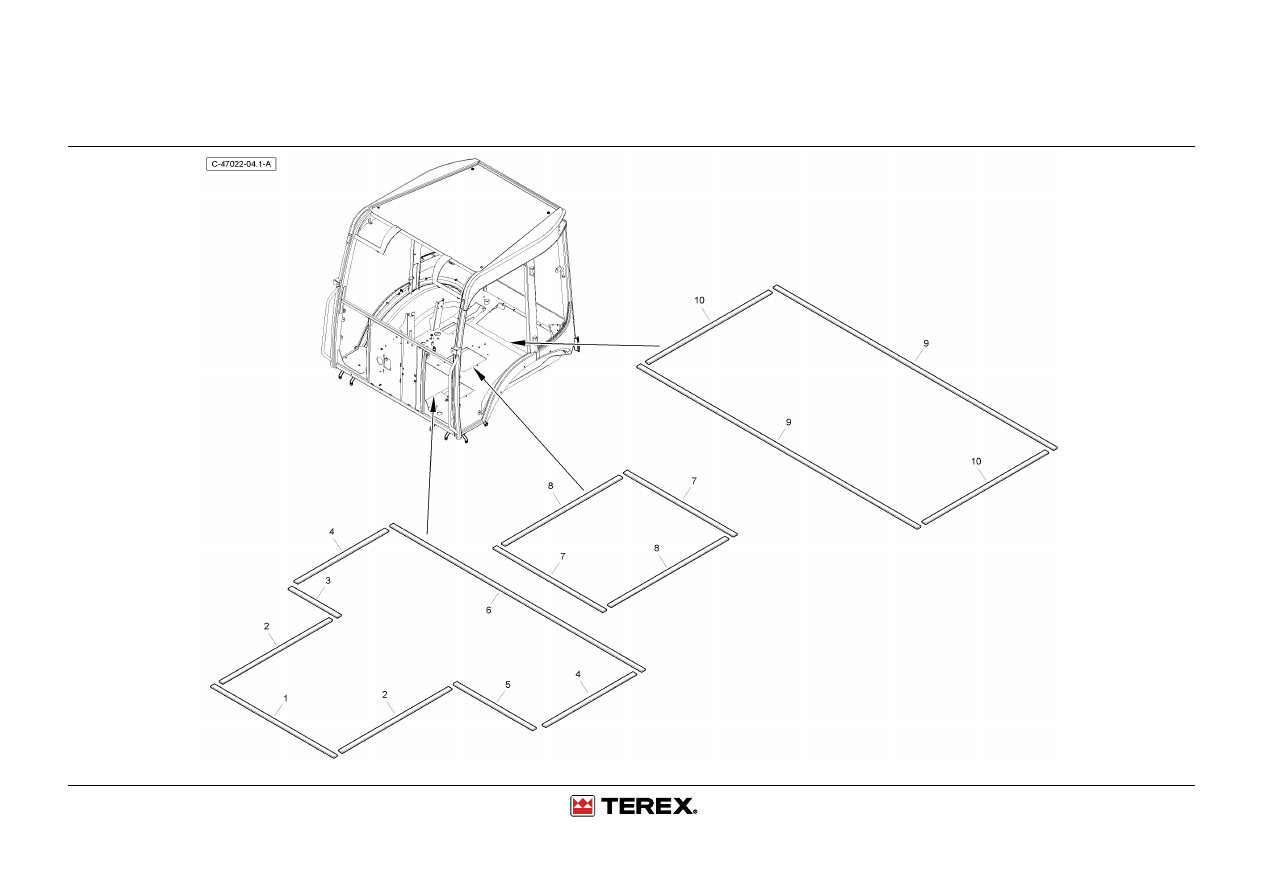

Cab Trim - Floor Plate Seals

4067 46024

Cab Trim - Floor Plate Seals

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T117864

1

Floor Gasket - Rear

Dichtscheibe

Joint

Empaquetadura

2

T117863

1

Floor Gasket - Seat

Dichtscheibe

Joint

Empaquetaduera

3

T117862

1

Floor Gasket - Front

Dichtscheibe

Joint

Empaquetadura
