Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 14

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Auxiliary

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Auxiliary

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195838M91

1

Valve Assembly (Auxiliary)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195908M91

1

Valve : Anti Shock (100 Bar
Aux)

Schockventil (100 Bar Aux)

Valve Amortiss (100
Bar Aux)

Valv. Expansion (100
Bar Aux)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

6195909M91

1

Valve : Anti Shock (150 Bar
Aux)

Schockventil (150 Bar Aux)

Valve Amortiss (150
Bar Aux)

Valv. Expansion (150
Bar Aux)

10

#SPOOL

1

Spool

Spool

Spool

Spool

11

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

12

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

13

#SPACER

1

Spacer

Spacer

Spacer

Spacer

14

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

15

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

16

#FLANGE

1

Flange

Flange

Flange

Flange

17

#SCREW

2

Screw

Schraube

Vis

Tornillo

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

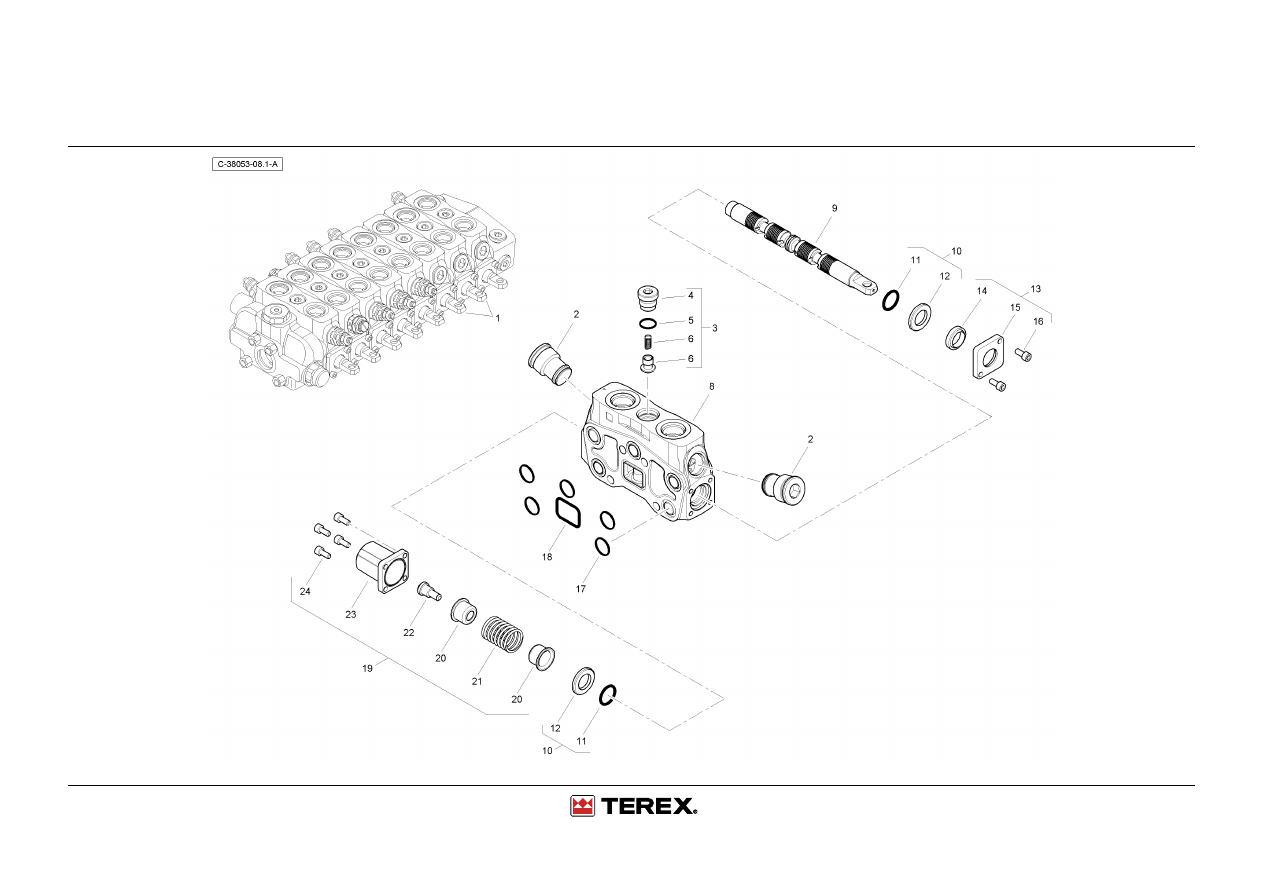

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Slew

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Slew

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195839M91

1

Valve Assembly (Slew)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195916M91

2

Valve : Anti Shock (240 Bar
Slew)

Schockventil (240 Bar)

Valve Amortiss (240
Bar)

Valv. Expansion (240
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

#SPOOL

1

Spool

Spool

Spool

Spool

10

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

11

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

12

#SPACER

1

Spacer

Spacer

Spacer

Spacer

13

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

14

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

15

#FLANGE

1

Flange

Flange

Flange

Flange

16

#SCREW

2

Screw

Schraube

Vis

Tornillo

17

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

20

#BUSHING

2

Bushing

Busche

Douille

Boccola

21

#SPRING

1

Spring

Feder

Ressort

Muelle

22

#SCREW

1

Screw

Schraube

Vis

Tornillo

23

#CAP

1

Cap

Kappe

Chapeau

Tapa

24

#SCREW

4

Screw

Schraube

Vis

Tornillo

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Boom

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Boom

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195840M91

1

Valve Assembly (Boom)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195915M91

1

Valve : Anti Shock (310 Bar
Boom)

Schockventil (310 Bar)

Valve Amortiss (310
Bar)

Valv. Expansion (310
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

6195917M91

1

Valve : Anti Shock (240 Bar
Dipper)

Schockventil (240 Bar)

Valve Amortiss (240
Bar)

Valv. Expansion (240
Bar)

10

#SPOOL

1

Spool

Spool

Spool

Spool

11

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

12

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

13

#SPACER

1

Spacer

Spacer

Spacer

Spacer

14

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

15

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

16

#FLANGE

1

Flange

Flange

Flange

Flange

17

#SCREW

2

Screw

Schraube

Vis

Tornillo

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Dipper

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Dipper

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195841M91

1

Valve Assembly (Dipper)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195913M91

1

Valve : Anti Shock (265 Bar
Dipper)

Schockventil (265 Bar)

Valve Amortiss (265
Bar)

Valv. Expansion (265
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

6195914M91

1

Valve : Anti Shock (280 Bar
Bkt Dipper)

Schockvenyil (280 Bar)

Valve Amortiss (280
Bar)

Valv. Expansion (280
Bar)

10

#SPOOL

1

Spool

Spool

Spool

Spool

11

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

12

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

13

#SPACER

1

Spacer

Spacer

Spacer

Spacer

14

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

15

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

16

#FLANGE

1

Flange

Flange

Flange

Flange

17

#SCREW

2

Screw

Schraube

Vis

Tornillo

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Bucket

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Bucket

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195842M91

1

Valve Assembly (Bucket)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195914M91

2

Valve : Anti Shock (280 Bar
Bkt Dipper)

Schockvenyil (280 Bar)

Valve Amortiss (280
Bar)

Valv. Expansion (280
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

#SPOOL

1

Spool

Spool

Spool

Spool

10

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

11

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

12

#SPACER

1

Spacer

Spacer

Spacer

Spacer

13

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

14

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

15

#FLANGE

1

Flange

Flange

Flange

Flange

16

#SCREW

2

Screw

Schraube

Vis

Tornillo

17

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

20

#BUSHING

2

Bushing

Busche

Douille

Boccola

21

#SPRING

1

Spring

Feder

Ressort

Muelle

22

#SCREW

1

Screw

Schraube

Vis

Tornillo

23

#CAP

1

Cap

Kappe

Chapeau

Tapa

24

#SCREW

4

Screw

Schraube

Vis

Tornillo

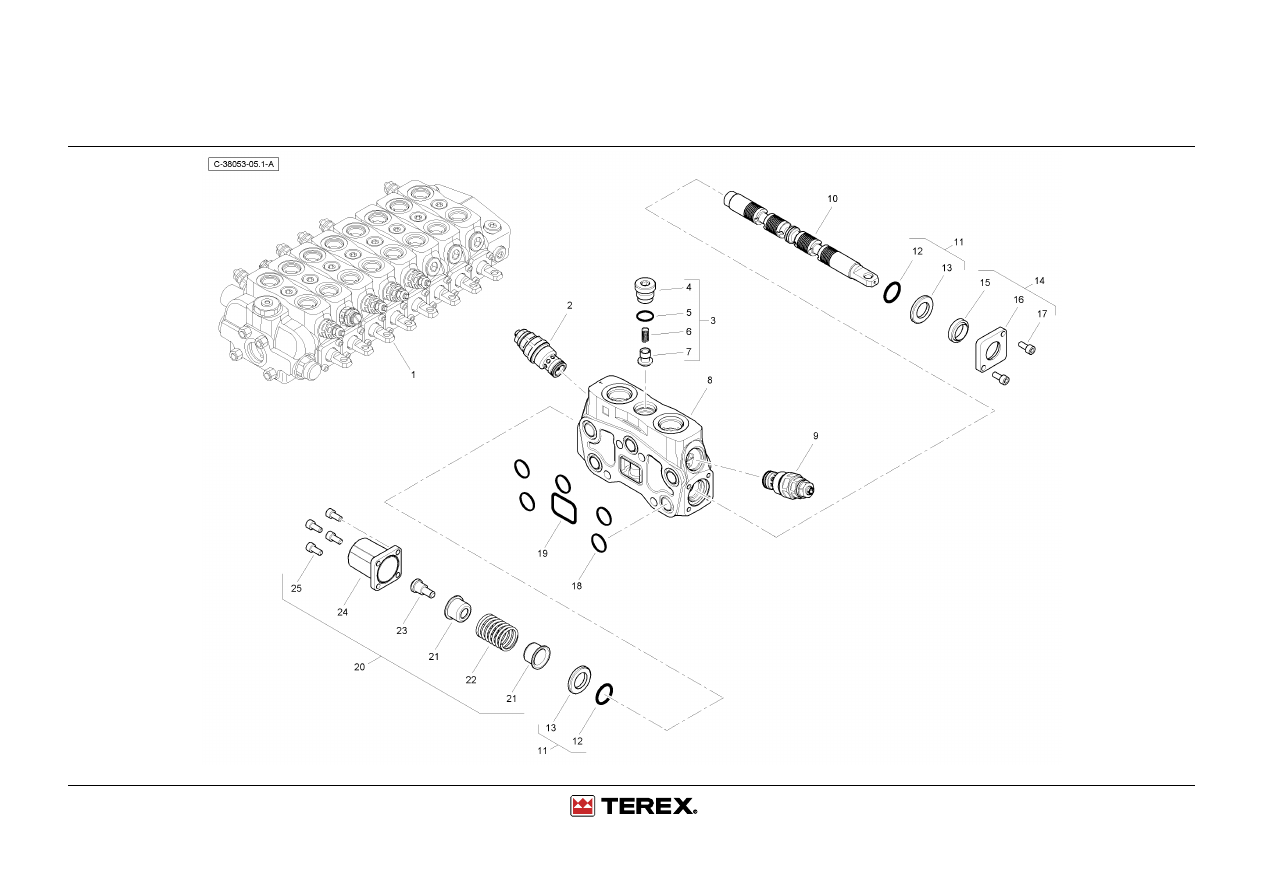

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Stabilizer

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Stabilizer

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195843M91

2

Valve Assembly (Stabiliser) Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195812M91

2

Screw Plug

Verschlussschraube

Vis D Obsturation

Verschlussschraube

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

#SPOOL

1

Spool

Spool

Spool

Spool

10

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

11

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

12

#SPACER

1

Spacer

Spacer

Spacer

Spacer

13

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

14

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

15

#FLANGE

1

Flange

Flange

Flange

Flange

16

#SCREW

2

Screw

Schraube

Vis

Tornillo

17

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

20

#BUSHING

2

Bushing

Busche

Douille

Boccola

21

#SPRING

1

Spring

Feder

Ressort

Muelle

22

#SCREW

1

Screw

Schraube

Vis

Tornillo

23

#CAP

1

Cap

Kappe

Chapeau

Tapa

24

#SCREW

4

Screw

Schraube

Vis

Tornillo

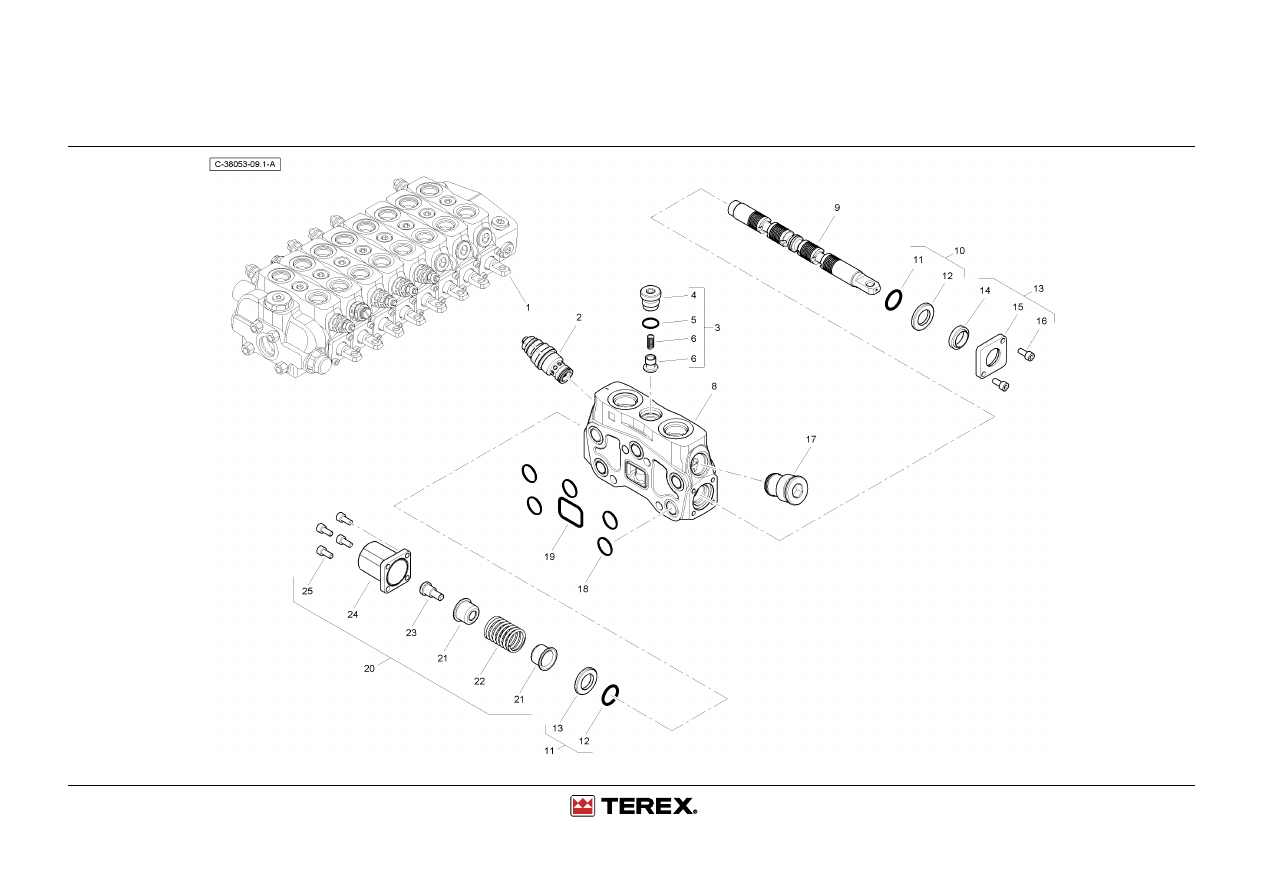

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Extending

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Extending

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195856M91

1

Pilot Valve Assembly
(Telescopic)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195912M91

1

Valve : Anti Shock (260 Bar
Ext Dipper)

Schockventil (260 Bar)

Valve Amortiss (260
Bar)

Valv. Expansion (260
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

#SPOOL

1

Spool

Spool

Spool

Spool

10

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

11

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

12

#SPACER

1

Spacer

Spacer

Spacer

Spacer

13

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

14

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

15

#FLANGE

1

Flange

Flange

Flange

Flange

16

#SCREW

2

Screw

Schraube

Vis

Tornillo

17

6195812M91

1

Screw Plug

Verschlussschraube

Vis D Obsturation

Verschlussschraube

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

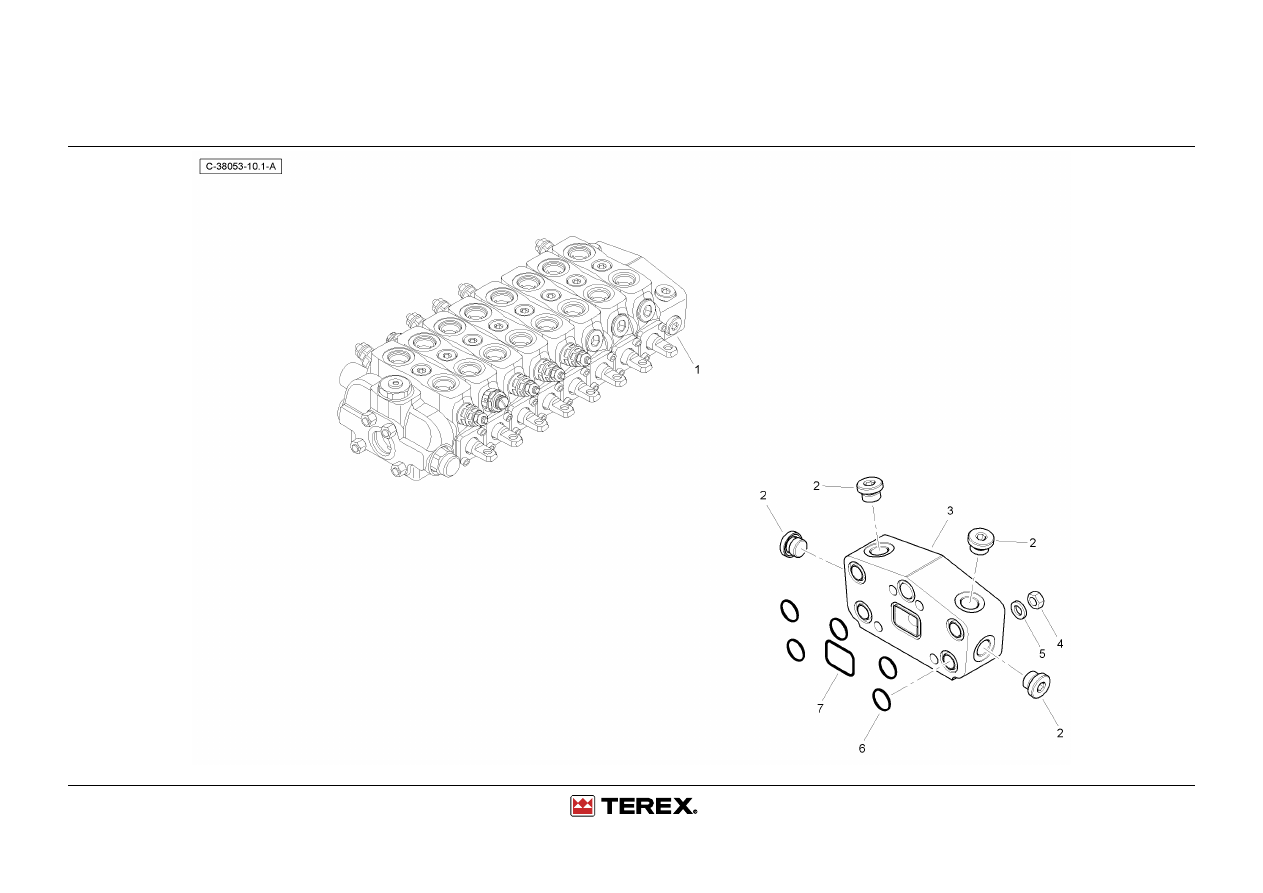

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Outlet

4067 38053

Digger Valve - Centremount - Mechanical - Ext. Dipper - Valve Assy, Outlet

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195844M91

1

Valve Assembly (Outlet)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

#PLUG

4

Plug

Plug

Plug

Plug

3

#BODY

1

Body

Body

Body

Body

4

#NUT

4

Nut

Mutter

Ecrou

Tuerca

5

#WASHER

4

Washer

Unterlegscheibe

Rondelle

Arandela

6

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

7

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

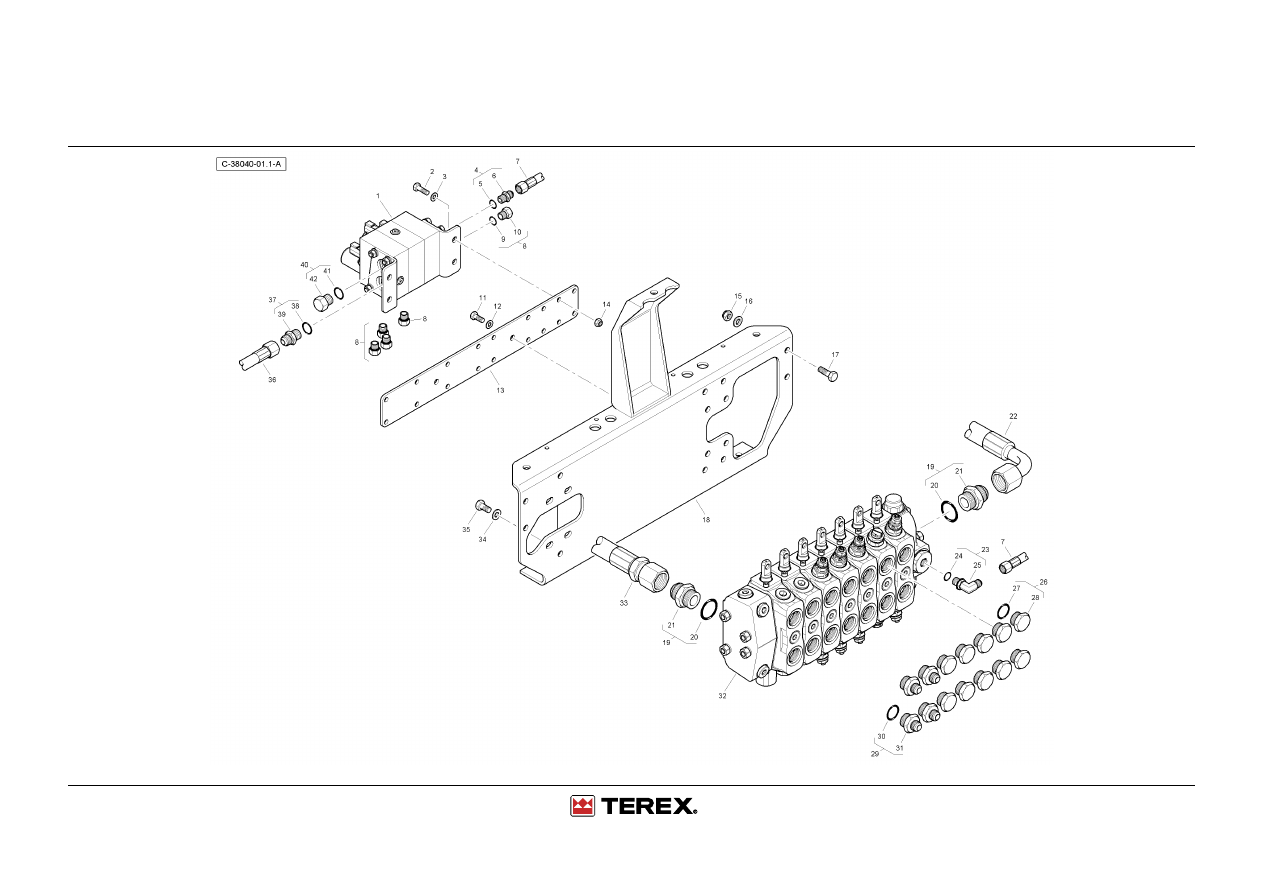

Digger Valve - Without Digger - Mechanical

4067 38040

Digger Valve - Without Digger - Mechanical

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

T101527

1

Control Manifold 3 -
Ssc+Qa+Tl

Krummer

Collecteur

Colector

2

339761X1

4

Bolt M8-25 Z5f

Bolzen M8 X 25

Goupille

Tornillo

3

390972X1

4

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

4

835091M91

1

Connector 9/16 Unf

Doppelnippel

Borne

Unión

5

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

6

#UNION

1

Union

Union

Union

Union

7

T102369

1

Control Manifold Feed
Hose

Schlauch

Durit

Flexible

8

835087M91

5

Plug 9/16"

Stopfen

Bouchon

Tapón, Conj.

9

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

10

#PLUG

1

Plug

Plug

Plug

Plug

11

339123X1

2

Bolt M8-20 Z5f

Maschschraube M8

Boulon M8 X 20

Perno

12

390972X1

2

Washer M8-17-1 Zwel

Scheibe - M8

Rondelle M8

Arandela

13

6114502M1

1

Manifold Mtg Plate

Platte

Plaque

Plato

14

394367X1

4

Nut, Hex. - Nyloc, M8

Flachmutter M8

Ecrou Blocage

Tuerca De Retencion

15

1440329X1

4

Nut, Hex. - Nyloc, M10

Flachmutter M10

Ecrou Blocage

Tuerca De Retencion

16

385362X1

4

Washer, Hardened - M10

Unterlegscheibe M10

Rondelle - M10

Arandela

17

3009493X1

4

Bolt M10-30 Z5c

Maschschraube M10

Boulon M10 X 30

Perno

18

6112058M91

1

Channel W/Assy

Channel W/Assy

Channel W/Assy

Channel W/Assy

19

835014M91

2

Connector - 1 5/16" To 1
5/16"

Doppelnippel

Borne

Unión

20

835026M1

1

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

21

#UNION

1

Union

Union

Union

Union

22

6114926M91

1

Hose Assy - Excavator
Valve Feed

Schlauch Kpl

Ensemble Durit

Con. De Manguera

23

357197X91

1

Elbow & O Ring

Kniestück, 90°

Coude

Codo, 90°

24

831452M1

1

O Ring (Pack Of 10)

O Ring

Joint Torique

Junta De Tipo O

25

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

26

835099M91

10

Plug I.1/16

Stopfen

Bouchon

Tapón, Conj.

27

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

Digger Valve - Without Digger - Mechanical

4067 38040

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

28

#PLUG

1

Plug

Plug

Plug

Plug

29

365713X91

4

Connector 1.1/16 - 3/4

Anschlverschrbg

Montage

Unión

30

835025M1

1

Ring O

O Ring

Joint Torique

Junta De Tipo O

31

#UNION

1

Union

Union

Union

Union

32

6114556M91

1

7 Spool Mechanical Digger
Valve

7 Spool Mechanical Digger
Valve

7 Spool Mechanical
Digger Valve

7 Spool Mechanical
Digger Valve

33

6115169M91

1

Hose Assy - Excavator
Valve Tank

Schlauch Kpl

Ensemble Durit

Con. De Manguera

34

390734X1

4

Washer M10-21-2 Z

Unterlegscheibe

Rondelle - M10

Arandela

35

3009491X1

4

Bolt M10 X 20

Aussensechskantschr
aube M10

Boulon

Tornillo

36

6115171M91

1

Hose Assy (Control
Manifold Tank Line - Route
1)

Schlauch Kpl

Ensemble Durit

Con. De Manguera

37

358743X91

1

Connector & O Ring

Doppelnippel

Borne

Unión

38

831497M1

1

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

39

#UNION

1

Union

Union

Union

Union

40

358724X91

1

Plug 3/4

Stopfen

Bouchon

Tapón

41

831497M1

1

O-Ring

O-Ring

Joint Torique

Junta De Tipo O

42

#UNION

1

Union

Union

Union

Union

THIS PAGE INTENTIONALLY LEFT BLANK

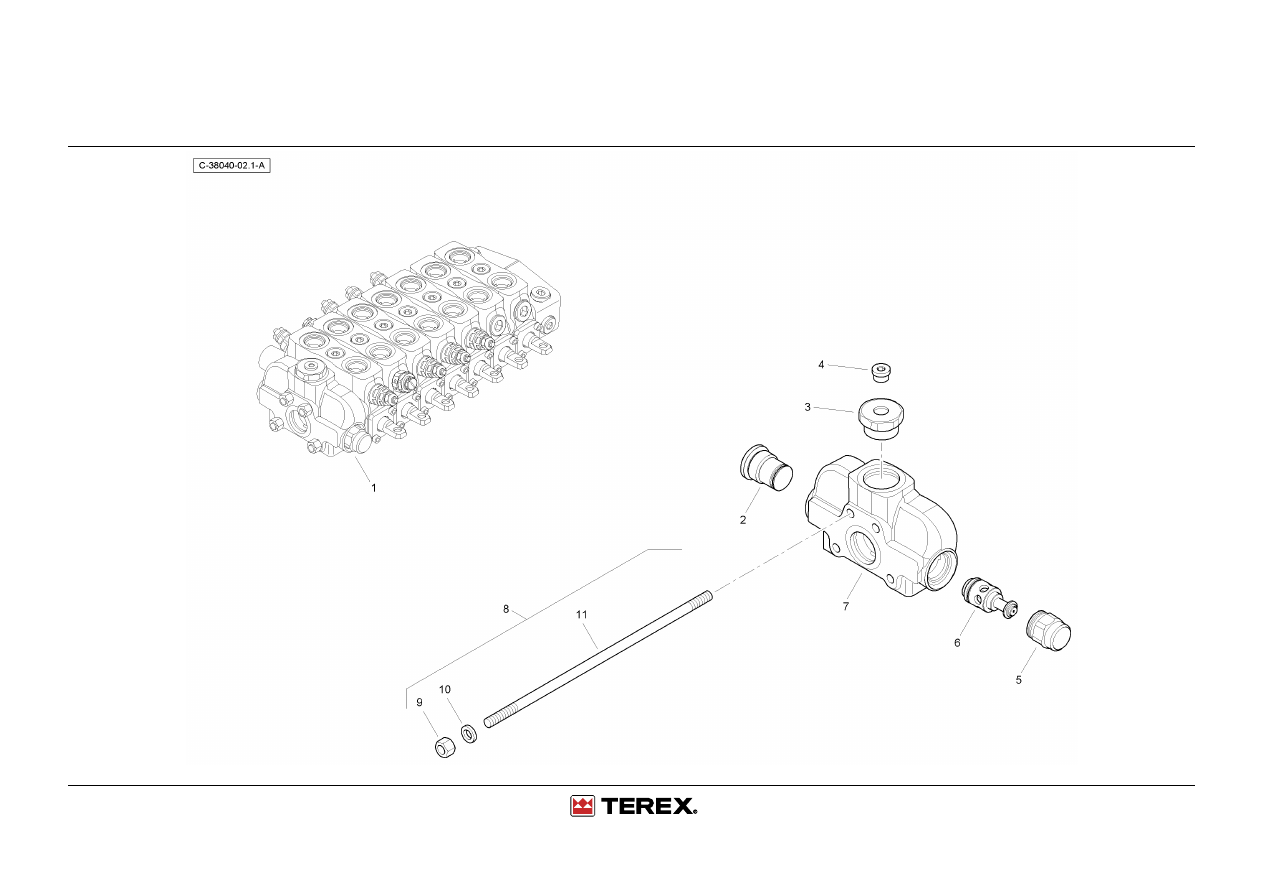

Digger Valve - Without Digger - Mechanical - Valve Assy, Inlet

4067 38040

Digger Valve - Without Digger - Mechanical - Valve Assy, Inlet

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195837M91

1

Valve Assembly (Inlet)

Einlassventil

Soupape Admiss

Valvula Admision

2

#PLUG

1

Plug

Plug

Plug

Plug

3

#ADAPTOR

1

Adapter

Adapter

Adapteur

Adapatador

4

#PLUG

1

Plug

Plug

Plug

Plug

5

6195835M1

1

Cap

Kappe

Chapeau

Tapa

6

6195830M91

1

Valve

Ventil

Soupape

Valvula

7

#BODY

1

Body

Body

Body

Body

8

6195832M91

1

Kit - Tie Rod

Satz - Zugstange

Jeu - Tringlerie

Juego - Brazo De
Enlace

9

#NUT

4

Nut

Mutter

Ecrou

Tuerca

10

#WASHER

4

Washer

Unterlegscheibe

Rondelle

Arandela

11

#ROD

1

Rod

Rod

Rod

Rod

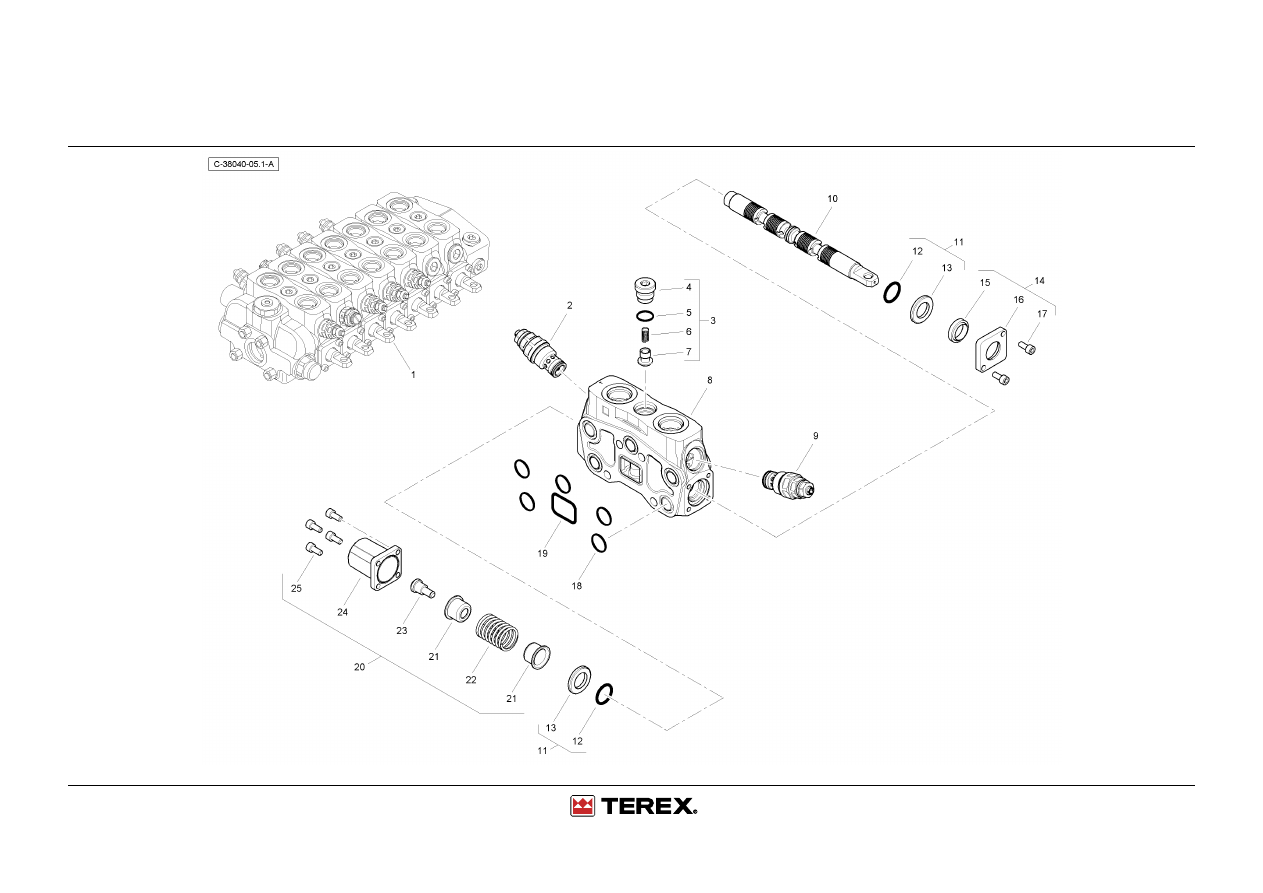

Digger Valve - Without Digger - Mechanical - Valve Assy, Auxiliary

4067 38040

Digger Valve - Without Digger - Mechanical - Valve Assy, Auxiliary

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195838M91

1

Valve Assembly (Auxiliary)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195908M91

1

Valve : Anti Shock (100 Bar
Aux)

Schockventil (100 Bar Aux)

Valve Amortiss (100
Bar Aux)

Valv. Expansion (100
Bar Aux)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

6195909M91

1

Valve : Anti Shock (150 Bar
Aux)

Schockventil (150 Bar Aux)

Valve Amortiss (150
Bar Aux)

Valv. Expansion (150
Bar Aux)

10

#SPOOL

1

Spool

Spool

Spool

Spool

11

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

12

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

13

#SPACER

1

Spacer

Spacer

Spacer

Spacer

14

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

15

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

16

#FLANGE

1

Flange

Flange

Flange

Flange

17

#SCREW

2

Screw

Schraube

Vis

Tornillo

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

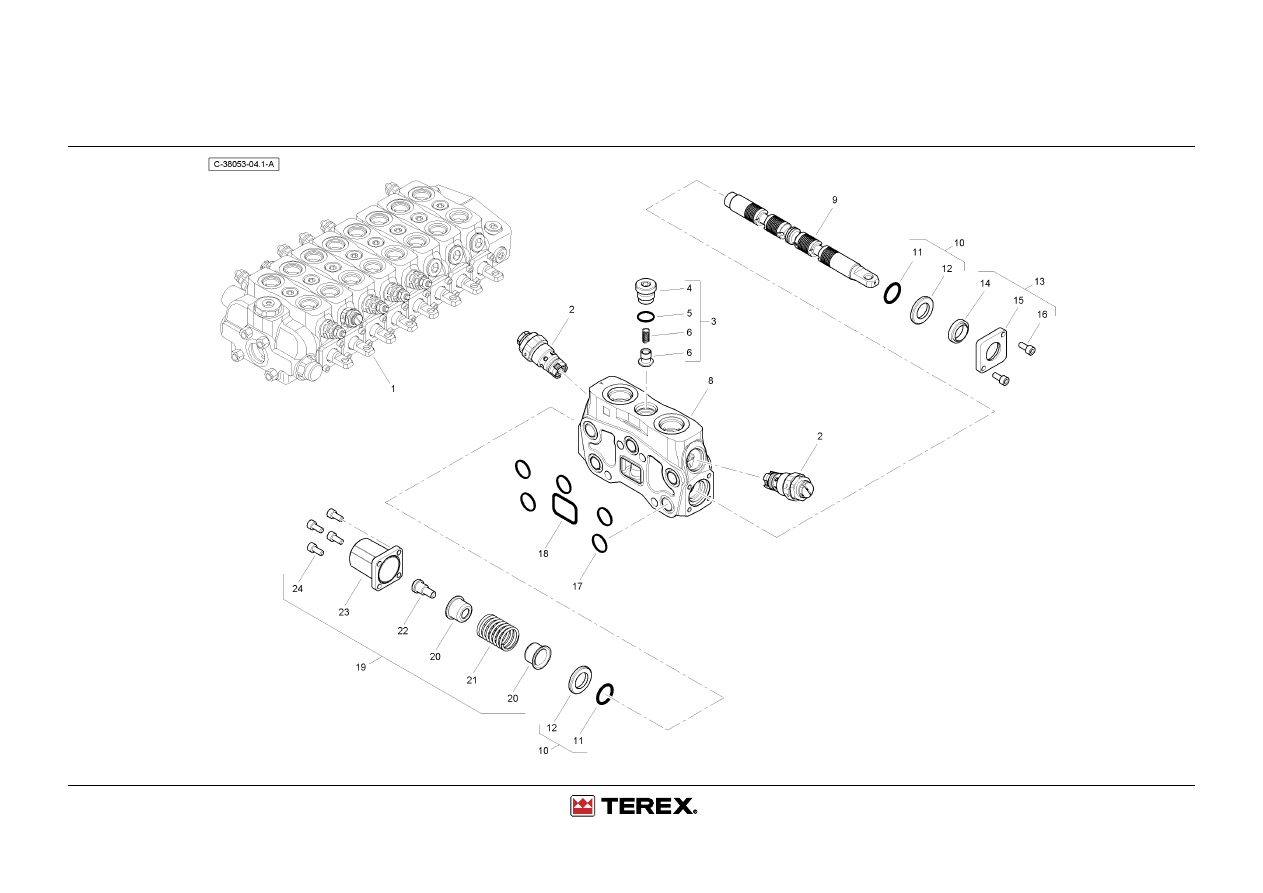

Digger Valve - Without Digger - Mechanical - Valve Assy, Slew

4067 38040

Digger Valve - Without Digger - Mechanical - Valve Assy, Slew

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195839M91

1

Valve Assembly (Slew)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195916M91

2

Valve : Anti Shock (240 Bar
Slew)

Schockventil (240 Bar)

Valve Amortiss (240
Bar)

Valv. Expansion (240
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

#SPOOL

1

Spool

Spool

Spool

Spool

10

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

11

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

12

#SPACER

1

Spacer

Spacer

Spacer

Spacer

13

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

14

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

15

#FLANGE

1

Flange

Flange

Flange

Flange

16

#SCREW

2

Screw

Schraube

Vis

Tornillo

17

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

20

#BUSHING

2

Bushing

Busche

Douille

Boccola

21

#SPRING

1

Spring

Feder

Ressort

Muelle

22

#SCREW

1

Screw

Schraube

Vis

Tornillo

23

#CAP

1

Cap

Kappe

Chapeau

Tapa

24

#SCREW

4

Screw

Schraube

Vis

Tornillo

Digger Valve - Without Digger - Mechanical - Valve Assy, Boom

4067 38040

Digger Valve - Without Digger - Mechanical - Valve Assy, Boom

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195840M91

1

Valve Assembly (Boom)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195915M91

1

Valve : Anti Shock (310 Bar
Boom)

Schockventil (310 Bar)

Valve Amortiss (310
Bar)

Valv. Expansion (310
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

6195917M91

1

Valve : Anti Shock (240 Bar
Dipper)

Schockventil (240 Bar)

Valve Amortiss (240
Bar)

Valv. Expansion (240
Bar)

10

#SPOOL

1

Spool

Spool

Spool

Spool

11

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

12

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

13

#SPACER

1

Spacer

Spacer

Spacer

Spacer

14

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

15

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

16

#FLANGE

1

Flange

Flange

Flange

Flange

17

#SCREW

2

Screw

Schraube

Vis

Tornillo

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

Digger Valve - Without Digger - Mechanical - Valve Assy, Dipper

4067 38040

Digger Valve - Without Digger - Mechanical - Valve Assy, Dipper

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195841M91

1

Valve Assembly (Dipper)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195913M91

1

Valve : Anti Shock (265 Bar
Dipper)

Schockventil (265 Bar)

Valve Amortiss (265
Bar)

Valv. Expansion (265
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

6195914M91

1

Valve : Anti Shock (280 Bar
Bkt Dipper)

Schockvenyil (280 Bar)

Valve Amortiss (280
Bar)

Valv. Expansion (280
Bar)

10

#SPOOL

1

Spool

Spool

Spool

Spool

11

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

12

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

13

#SPACER

1

Spacer

Spacer

Spacer

Spacer

14

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

15

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

16

#FLANGE

1

Flange

Flange

Flange

Flange

17

#SCREW

2

Screw

Schraube

Vis

Tornillo

18

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

19

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

20

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

21

#BUSHING

2

Bushing

Busche

Douille

Boccola

22

#SPRING

1

Spring

Feder

Ressort

Muelle

23

#SCREW

1

Screw

Schraube

Vis

Tornillo

24

#CAP

1

Cap

Kappe

Chapeau

Tapa

25

#SCREW

4

Screw

Schraube

Vis

Tornillo

Digger Valve - Without Digger - Mechanical - Valve Assy, Bucket

4067 38040

Digger Valve - Without Digger - Mechanical - Valve Assy, Bucket

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

1

6195842M91

1

Valve Assembly (Bucket)

Ventil Kpl

Distributeur

Conjto. De Valvula

2

6195914M91

2

Valve : Anti Shock (280 Bar
Bkt Dipper)

Schockvenyil (280 Bar)

Valve Amortiss (280
Bar)

Valv. Expansion (280
Bar)

3

6195833M91

1

Valve Insert

Ventileinsatz

Element Soupape

Ventileinsatz

4

#PLUG

1

Plug

Plug

Plug

Plug

5

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

6

#SPRING

1

Spring

Feder

Ressort

Muelle

7

#BODY

1

Body

Body

Body

Body

8

#BODY

1

Body

Body

Body

Body

9

#SPOOL

1

Spool

Spool

Spool

Spool

10

6195834M91

2

Kit - Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

11

#O-RING

1

O-Ring

O-Ring

Joint Torique

Junta Tórica

12

#SPACER

1

Spacer

Spacer

Spacer

Spacer

13

6195831M91

1

Kit - Spool

Schieber Satz

Jeu Tiroir

Juego Carrete

14

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

15

#FLANGE

1

Flange

Flange

Flange

Flange

16

#SCREW

2

Screw

Schraube

Vis

Tornillo

17

#O-RING

5

O-Ring

O-Ring

Joint Torique

Junta Tórica

18

#SEAL

1

Seal

Dichtring

Joint Étanch
e;ité

Retén

19

6195811M91

1

Kit - Spool Cap

Satz Kappen

Jeu Chapeau

Juego De Tapon

20

#BUSHING

2

Bushing

Busche

Douille

Boccola

21

#SPRING

1

Spring

Feder

Ressort

Muelle

22

#SCREW

1

Screw

Schraube

Vis

Tornillo

23

#CAP

1

Cap

Kappe

Chapeau

Tapa

24

#SCREW

4

Screw

Schraube

Vis

Tornillo
