Terex BACKHOE LOADER TLB840SM-TLB840PM Tier 4 - Interim. Parts Manual (2013) - page 3

Wheels And Tyres - Mitas - 18f 24r - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110756M1

Tyre - Mitas 12.5/80-18
12pr Tr-09 Ind

Reifen

Pneu

Neumático

6110762M1

Tyre - Mitas 19.5l-24 12pr
Ti-05 Ind

Reifen

Pneu

Neumático

6115046M91Y02

Nla - Wheel W15l X 24
(Benford Yellow)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91Y02

Wheel Rim Assy 11 X 18
(Yellow)

Rad

Roue

Rueda

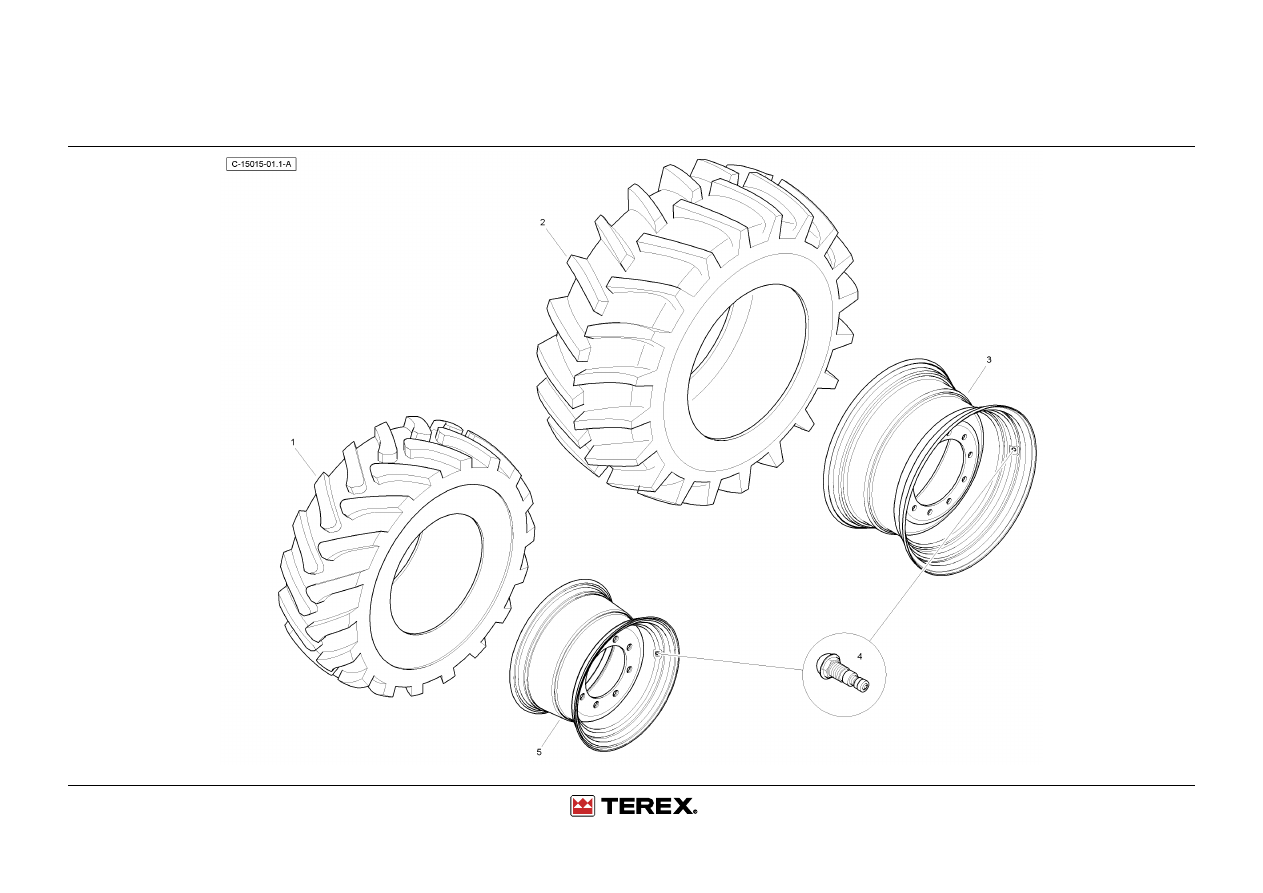

Wheels And Tyres - Mitas - 20f 26r - White

4067 15015W

Wheels And Tyres - Mitas - 20f 26r - White

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110757M1

Tyre - Mitas 405/70 X 20
14p Mpt01 Ag

Reifen

Pneu

Neumático

6110760M1

Tyre - Mitas 18.4 X 26 Td
12pr Tl

Reifen

Pneu

Neumático

6115047M91W01

Wheel Dw16x26(Terex
White)

Wheel Dw16x26(Terex White)

Wheel Dw16x26(Terex
White)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111376M91W01

Wheel Rim Assy 13 X 20
(Terex White)

Rad

Roue

Rueda

Wheels And Tyres - Mitas - 20f 26r - Yellow

4067 15015Y

Wheels And Tyres - Mitas - 20f 26r - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110757M1

Tyre - Mitas 405/70 X 20
14p Mpt01 Ag

Reifen

Pneu

Neumático

6110760M1

Tyre - Mitas 18.4 X 26 Td
12pr Tl

Reifen

Pneu

Neumático

6115047M91Y02

Wheel Dw16 X 26 (Benford
Yellow)

Wheel Dw16 X 26
(Benford Yellow)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111376M91Y02

Wheel Rim Assy 13 X 20
(Yellow)

Rad

Roue

Rueda

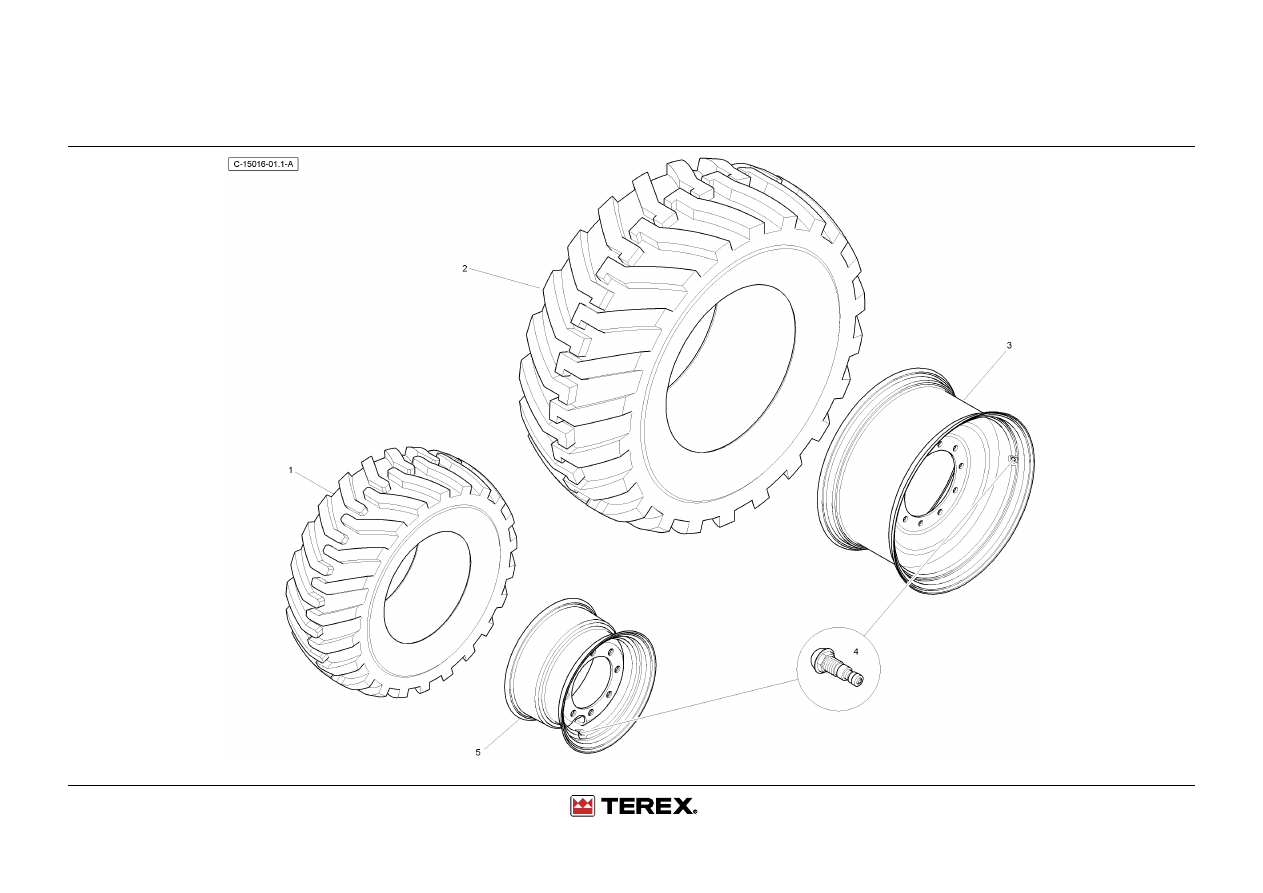

Wheels And Tyres - Mitas - 18f 28r - White

4067 15016W

Wheels And Tyres - Mitas - 18f 28r - White

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110756M1

Tyre - Mitas 12.5/80-18
12pr Tr-09 Ind

Reifen

Pneu

Neumático

6110758M1

Tyre - Mitas 16.9 X 28 12p
Ti-06 Ind

Reifen

Pneu

Neumático

6115048M91W01

Rear Wheel W15x28(Terex
White)

Rear Wheel
W15x28(Terex White)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91W01

Rim 11 X 18 (Terex White)

Felge

Jante

Felge

Wheels And Tyres - Mitas - 18f 28r - Yellow

4067 15016Y

Wheels And Tyres - Mitas - 18f 28r - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110756M1

Tyre - Mitas 12.5/80-18
12pr Tr-09 Ind

Reifen

Pneu

Neumático

6110758M1

Tyre - Mitas 16.9 X 28 12p
Ti-06 Ind

Reifen

Pneu

Neumático

6115048M91Y02

Wheel W15l X 28 (Benford
Yellow)

Wheel W15l X 28
(Benford Yellow)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91Y02

Wheel Rim Assy 11 X 18
(Yellow)

Rad

Roue

Rueda

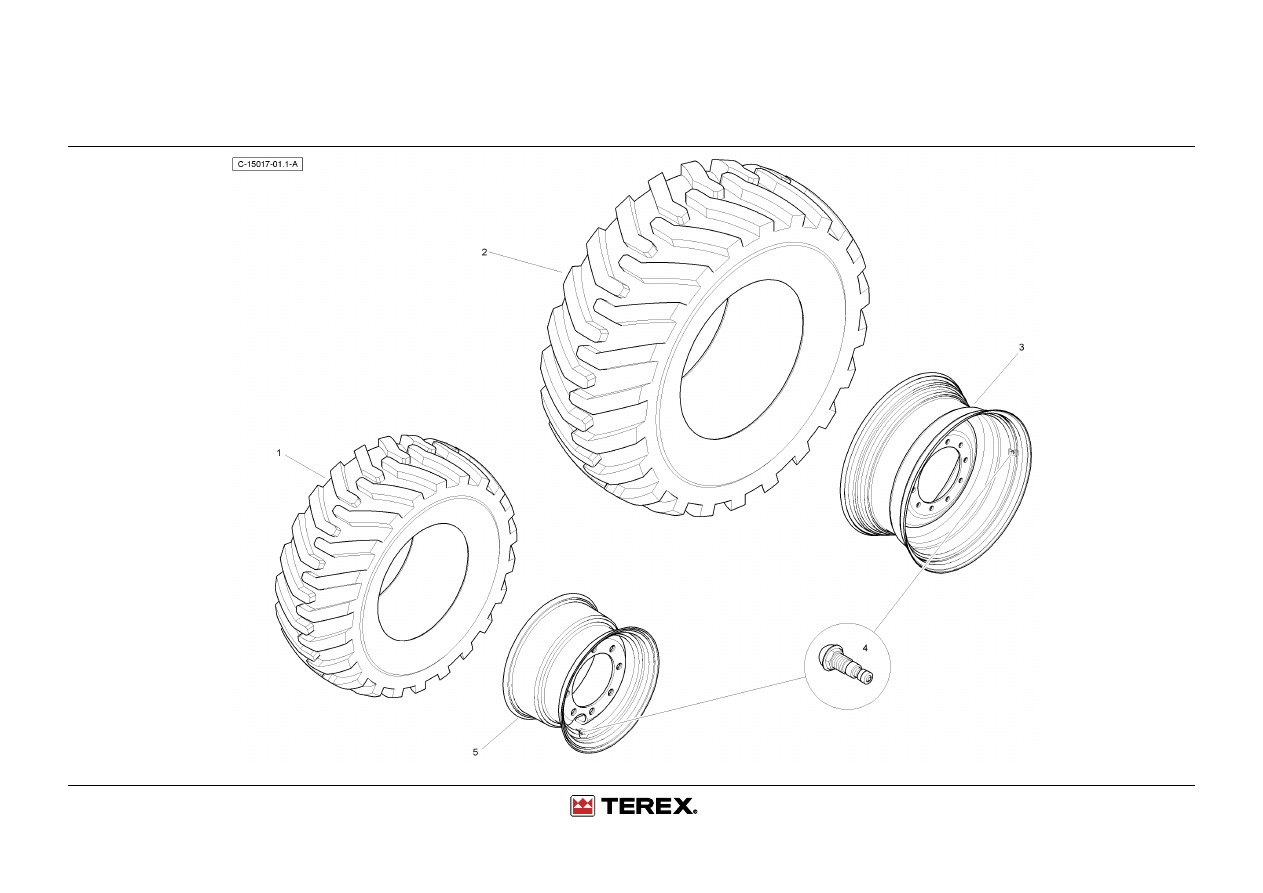

Wheels And Tyres - Firestone 18f - Mitas 30r - White

4067 15017W

Wheels And Tyres - Firestone 18f - Mitas 30r - White

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3504261M2

Tyre - Firestone 12.5 - 18
10ply R4

Reifen

Pneu

Neumático

6110761M1

Tyre - Mitas 16.9 X 30 14p
Ti-09 Ind

Reifen

Pneu

Neumático

6115049M91W01

Rear Wheel
Dw15lx30(Terex White)

Rear Wheel Dw15lx30(Terex
White)

Rear Wheel
Dw15lx30(Terex White)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91W01

Rim 11 X 18 (Terex White)

Felge

Jante

Felge

Wheels And Tyres - Firestone 18f - Mitas 30r - Yellow

4067 15017Y

Wheels And Tyres - Firestone 18f - Mitas 30r - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3504261M2

Tyre - Firestone 12.5 - 18
10ply R4

Reifen

Pneu

Neumático

6110761M1

Tyre - Mitas 16.9 X 30 14p
Ti-09 Ind

Reifen

Pneu

Neumático

6115049M91Y02

Wheel Rim W15l X 30
(Benford Yellow)

Wheel Rim W15l X 30 (Benford
Yellow)

Wheel Rim W15l X 30
(Benford Yellow)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91Y02

Wheel Rim Assy 11 X 18
(Yellow)

Rad

Roue

Rueda

Wheels And Tyres - Mitas - 18f 26r - White

4067 15018W

Wheels And Tyres - Mitas - 18f 26r - White

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110878M1

Tyre - Mitas 12.5/80 X 18
10p Mpt01 Ag

Reifen

Pneu

Neumático

6110760M1

Tyre - Mitas 18.4 X 26 Td
12pr Tl

Reifen

Pneu

Neumático

6115047M91W01

Wheel Dw16x26(Terex
White)

Wheel Dw16x26(Terex White)

Wheel Dw16x26(Terex
White)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91W01

Rim 11 X 18 (Terex White)

Felge

Jante

Felge

Wheels And Tyres - Mitas - 18f 26r - Yellow

4067 15018Y

Wheels And Tyres - Mitas - 18f 26r - Yellow

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6110878M1

Tyre - Mitas 12.5/80 X 18
10p Mpt01 Ag

Reifen

Pneu

Neumático

6110760M1

Tyre - Mitas 18.4 X 26 Td
12pr Tl

Reifen

Pneu

Neumático

6115047M91Y02

Wheel Dw16 X 26 (Benford
Yellow)

Wheel Dw16 X 26
(Benford Yellow)

842537M1

Valve Wheel Boa

Ventilspindel

Soupape

Válvula De Inflado

6111445M91Y02

Wheel Rim Assy 11 X 18
(Yellow)

Rad

Roue

Rueda

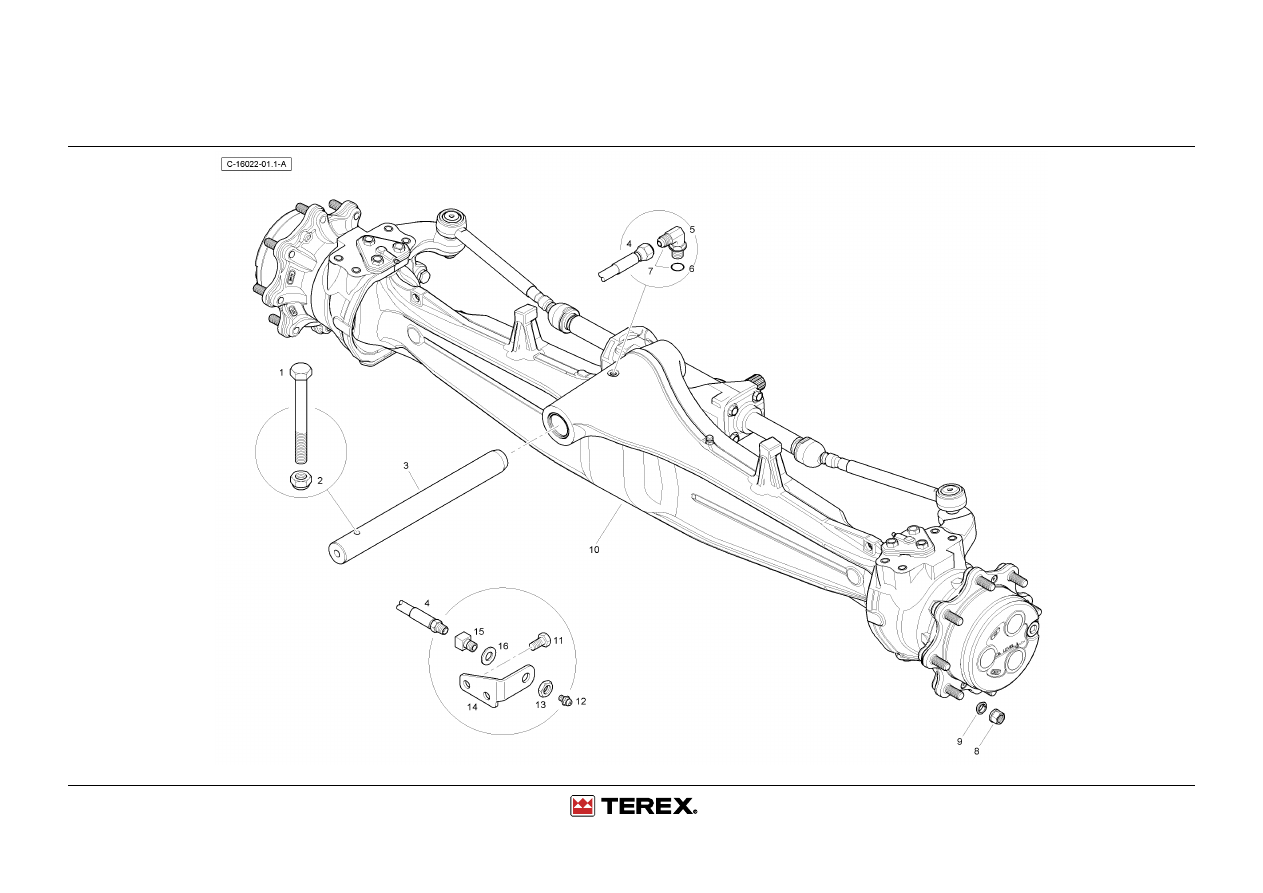

Front Axle - 2ws - 15:1

4067 16022

Front Axle - 2ws - 15:1

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

3009518X1

Bolt - M12 X 110lg

Bolzen M12 X 110

Goupille

Perno

1440330X1

Nut Nyloc M12

Flachmutter M12

Ecrou

Tuerca

6110099M1

Pin - 2ws Axle Pivot 493 X
50 X 50

Bolzen

Axe

Pasador

6115105M91

Hose Assy - Front Axle
Grease

Schlauch Kpl

Ensemble Durit

Con. De Manguera

#ELBOW

Elbow

831495M1

O-Ring

Joint Torique

Junta De Tipo O

358760X91

Elbow 90#7/16-7/16 Unf

Kniestück, 90°

Coude, 90

Codo, 90°

6114939M91

26.22 Front Axle (15:1) (Ref
385772)

26.22 Vorderachse (15:1)

26.22 Essieu Avant
(15:1)

26.22 Eje Delantero
(15:1)

339124X1

Bolt M8-16 Z5f

Maschschrb Metr - M8

Goupille

Tornillo

1441858X1

Grease Nipple - Straight,
M6

Schmiernippel

Graisseur Coude

Engrasador

3009694X1

Nut M10 Z1 Thin

Mutter M10

Ecrou

Tuerca De Retención

T101424

Bracket - Grease Hose

Haltearm

Support Fixation

Soporte

3521240M1

Union Bulkhead

Schraubanschluss

Union

Racor

390734X1

Washer M10-21-2 Z

Unterlegscheibe

Rondelle - M10

Arandela

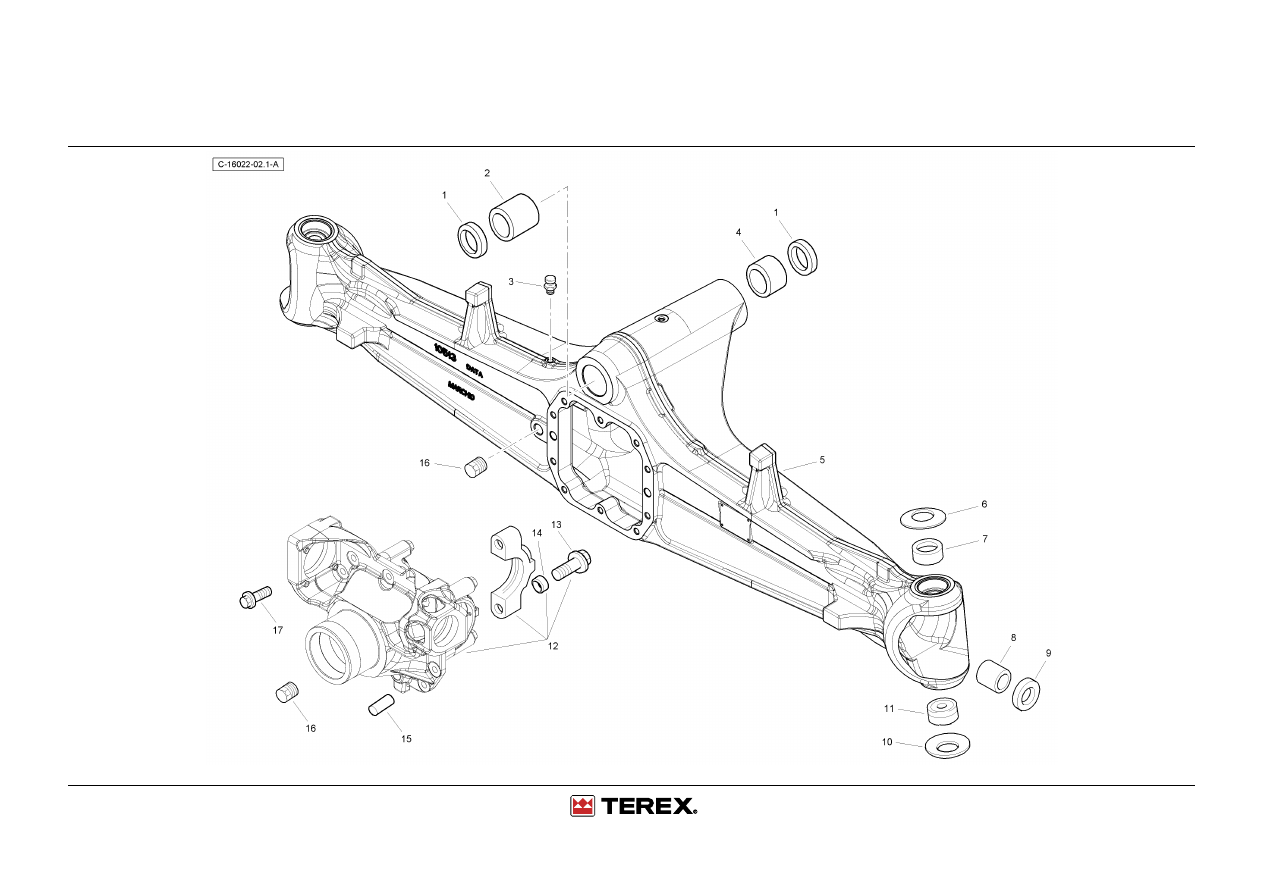

Front Axle - 15:1 - Axle Housing

4067 16022

Front Axle - 15:1 - Axle Housing

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6194021M1

Bush 60 X 50 19 X 54

Buechse

Douille

Casquillo

6194017M1

Oil Seal

Wellendichtring

Joint ´

DArbre

Junta De Aceite

3475328M1

Breather - Axle Housing

Entlufter

Reniflard

Ventilador Del Cárter

6194022M1

Bush - Front

Buechse

Douille

Casquillo

6194902M1

Housing - Axle

Achsgehäuse

Trompette

Cárter De Puente

3523545M1

Washer - Belleville 71 X 71
X 7.34mm

Unterlegscheibe

Rondelle

Arandela

6194030M1

Bush

Buechse

Douille

Casquillo

3475535M1

Bush - Pivot Housing

Buechse

Douille

Anillo

6194903M1

Oil Seal

Oldichtring

Bague Etancheite

Junta De Aceite

6195522M1

Bearing - Spherical

Lager Ballig

Roul Spherique

Cojinete Esferic

3523555M1

Washer - Belleville 71.70 X
71.70 X 1mm

Unterlegscheibe

Rondelle

Arandela

6195523M91

Support - Differential

Lagerung

Support

Dispos. De Sosten

3523068M1

Bolt - M14 X 75

Maschschraube M14

Boulon M14 X 75

Tornillo

3475335M1

Bush - Centring

Büchse

Douille

Anillo

3475341M1

Pin D15 X 35

Bolzen

Goupille

Pasador

3475329M1

Plug - Drain M22 (Diff.
Housing)

Ablasschraube

Bouchon

Tapón

3523067M1

Bolt - M12 X 33

Bolzen - M12 X 33

Boulon M12 X 33

Tornillo

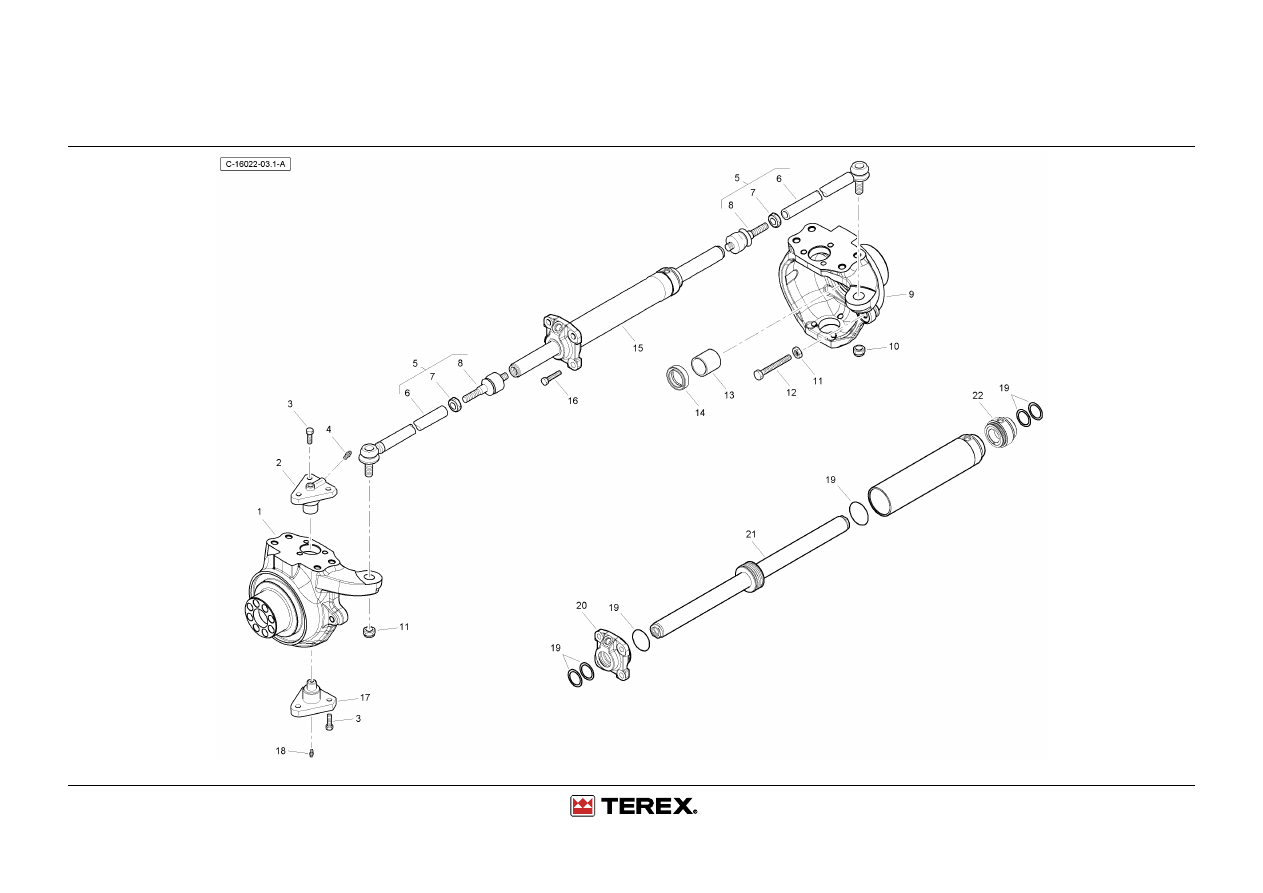

Front Axle - 2ws - 15:1 - Swivel Housing And Steering Cylinder

4067 16022

Front Axle - 2ws - 15:1 - Swivel Housing And Steering Cylinder

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

6194905M91

Housing - Swivel LH

Gehäuse

Carter

Cárter, Junta Giratoria

6190565M1

Swivel Pin, Upper - Front
Axle

Achsschenkelbolzen

Goupille

Pasador

3523548M1

Bolt - M14 X 35 (Self
Locking)

Sechskantschraube M14x35

Boulon

Tornillo

6190567M1

Grease Nipple

Schmiernippel

Graisseur Coude

Engrasador

6193675M91

Track Rod, LH & RH - Rear
Axle

Arm Kpl.

Ensemble De Bras

Brazo, Conj.

6193678M1

Track Rod & Outer End

Spurstange

Barre De Direction

Barra De Dirección

6193677M1

Nut, Hex, Jamb - M24 X
1.5, Tr. Rod Lock

Flachmutter

Ecrou - M24

Tuerca

6193676M1

Ball Joint, Inner - Rear
Track Rod

Kugelgelenk

Rotule

Rotula

6194906M91

Housing - Swivel RH

Gehäuse

Carter

Cárter, Junta Giratoria

6190221M1

Nut - Lock M20

Flachmutter

Ecrou Blocage

Tuerca

6194005M1

Nut M16

Mutter

Ecrou

Tuerca

6194907M1

Bolt - M16 X 75

Maschschraube M16

Boulon M16 X 75

Perno

6194908M1

Bush

Büchse

Douille

Casquillo

6194911M1

Oil Seal Ring

Öldichtung

Bague Etancheite

Junta De Aceite

6195524M91

Cylinder - Steering

Lenkzylinder

Verin Direction

Cilindro Direcc

6194024M1

Bolt M12 X 45

Maschschraube - M12

Boulon - M12

Perno

6190566M1

Swivel Pin, Lower - Front
Axle

Achsschenkelbolzen Aus Stahl Goupille

Pasador

6194111M1

Grease Nipple

Schmiernippel

Nipple De Graissage

Engrasador

6195526M91

Kit - Oil Seal

Dichtringsatz

Jeu Etancheite

Juego Retenes

6195525M1

Cylinder Head

Zylinderkopf

Culasse

Culata Cilindro

6195527M91

Rod

Stange

Tringle

Varilla

6195528M1

Cylinder Head

Zylinderkopf

Culasse

Culata Cilindro

Front Axle - 2ws - 15:1 - Bevel Gear Set

4067 16022

Front Axle - 2ws - 15:1 - Bevel Gear Set

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

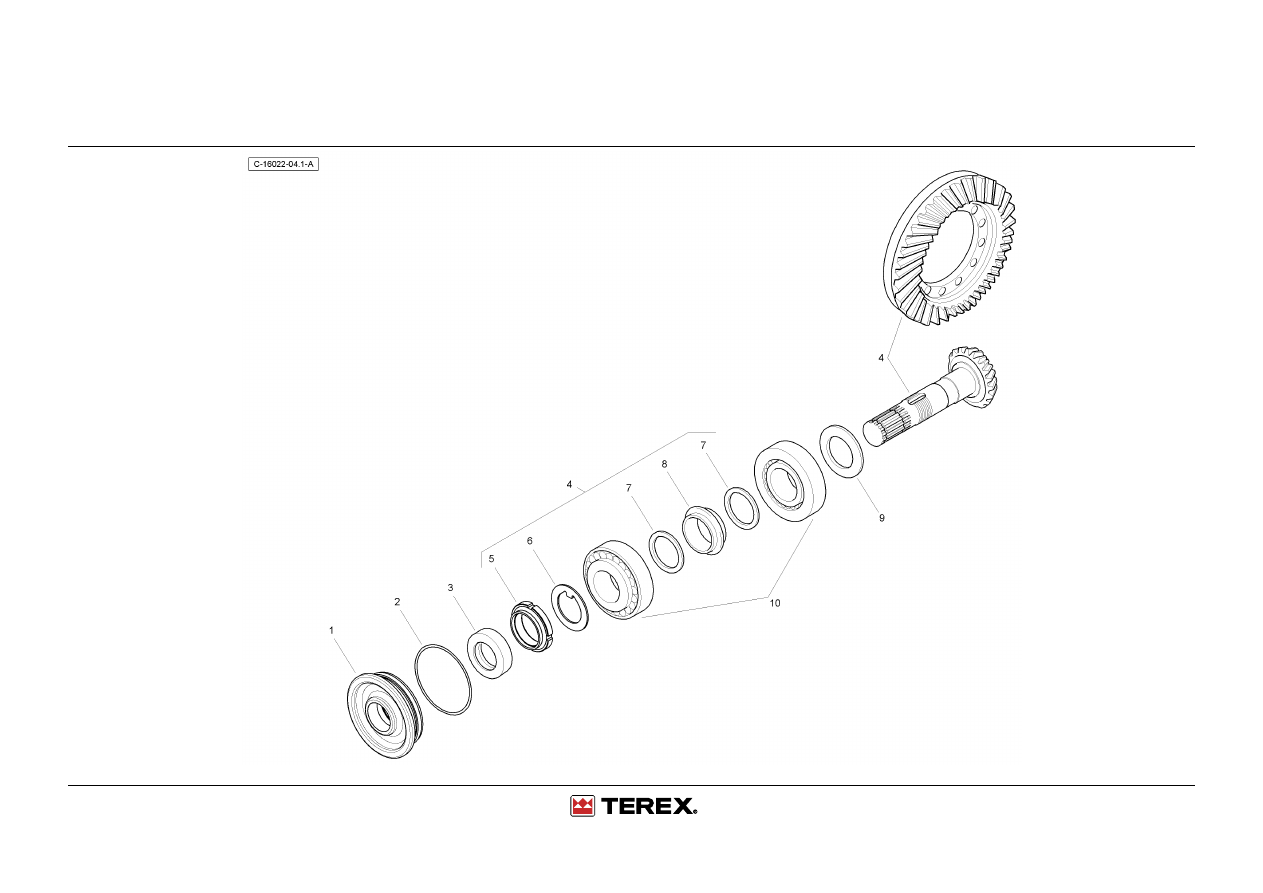

6194025M1

Cover

Abdeckung

Cache

Tapa

6194006M1

O - Ring

O Ring

Joint Torique

Junta De Tipo O

6193433M1

Oil Seal 52.16 X 52.16 X
16mm

Oldichtring

Bague Etancheite

Junta De Aceite

6195529M91

Kit - Bevel Gear/Pinion
Z12/30

Zahnradsatz

Jeu Engrenages

Juego Engranajes

3475570M1

Ring Nut - M40

Mutter - M40

Ecrou - M40

Tuerca

3475569M1

Tab Washer - Locking 61.60
X 61.60 X 2.30mm

Federring

Rondelle Frein

Arandela De Freno

3523082M1

Washer - Pinion Shaft 41 X
50 X 2mm

Unterlegscheibe

Rondelle

Arandela

3523083M1

Spacer - Collapsible (Pinion
Shaft)

Abstandstuck

Entretoise

Traviesa

6190202M1

Shim, 3.0mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190203M1

Shim, 3.1mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190204M1

Shim, 3.2mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190205M1

Shim, 3.3mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190206M1

Shim, 3.4mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190201M1

Shim, 2.9mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190200M1

Shim, 2.8mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190199M1

Shim, 2.7mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190198M1

Shim, 2.6mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

6190197M1

Shim, 2.5mm - Pinion Shaft Ausgleichsscheibe

Cale

Calce

3475567M1

Bearing, Taper Roller -
Pinion 90 X 90 X 25.93mm

Kegellager

Roul Conique

Cojinete De Bolas

Front Axle - 2ws - 15:1 - Differential

4067 16022

Front Axle - 2ws - 15:1 - Differential

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

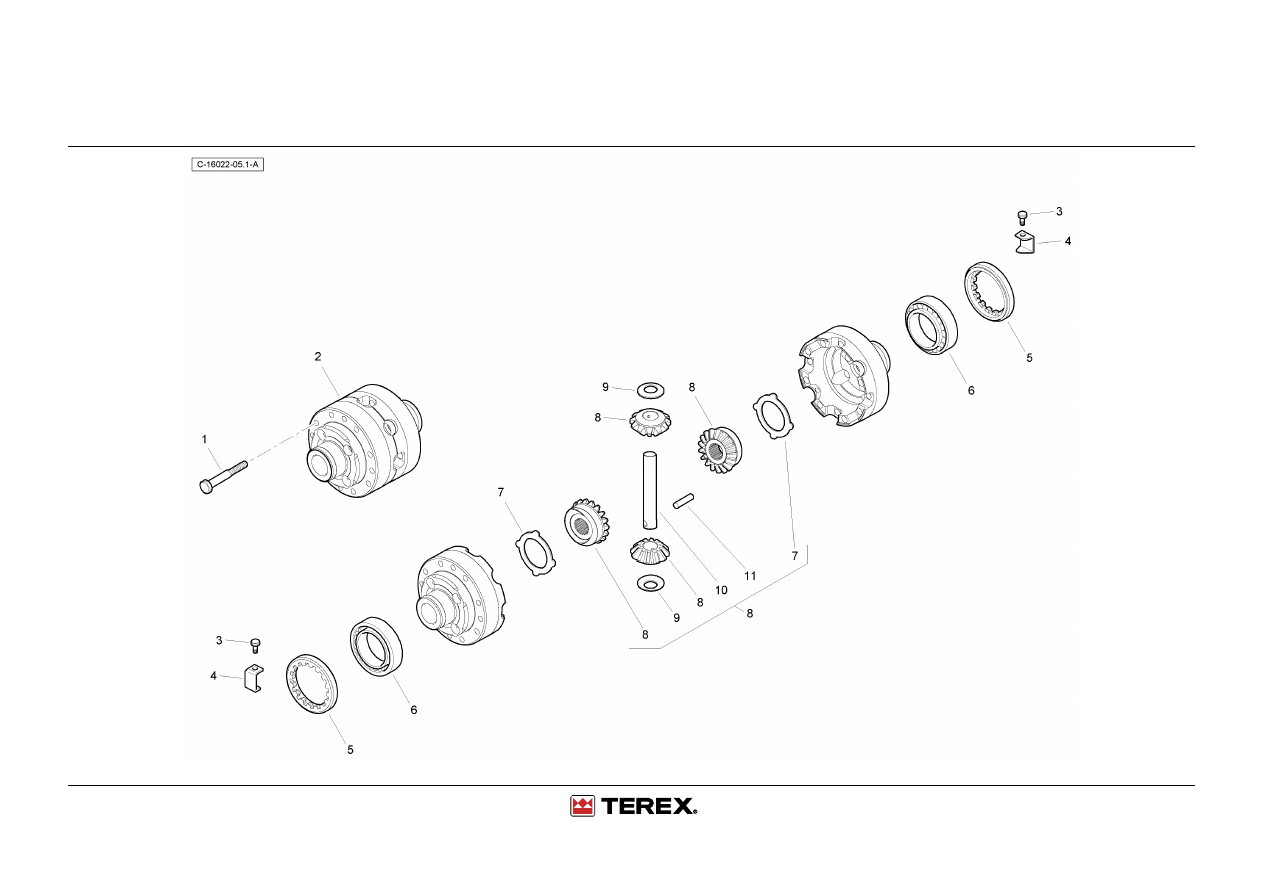

3523086M1

Bolt - M10 X 75, Grade
12.9, Self Lock

Maschschraube - M10

Boulon - M10 X 75

Tornillo

6190815M91

Housing Assy. - Differential Diffgehäuse

Carter Diff.

Cárter, Conj.

3523583M1

Bolt M6 X 10

Maschschraube M6

Boulon M6 X 10

Tornillo

3475583M1

Plate, Locking

Sichblech

Plaque Blocage

Placa

3475584M1

Ring Nut - M94

Mutter

Ecrou

Tuerca

3475585M1

Bearing - Roller
(Differential)

Rollenlager

Roulement Galets

Cojinete, Rodillos

3475581M1

Thrust Washer - Differential Anlaufscheibe

Rondelle De Butée

Arandela De Tope

6190225M91

Kit - Differential Gears &
Shaft

Differentialsatz

Jeu, Différentiel

Juego, Diferencial

3475579M1

Thrust Washer - Diff. Cross Anlaufscheibe

Rondelle Butee

Arandela De Tope

3523085M1

Shaft

Welle

Arbre

Árbol

3523088M1

Dowel Pin - 7mm X 40mm

Bolzen

Goupille

Peón

Front Axle - 2ws - 15:1 - Double U-Joint

4067 16022

Front Axle - 2ws - 15:1 - Double U-Joint

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

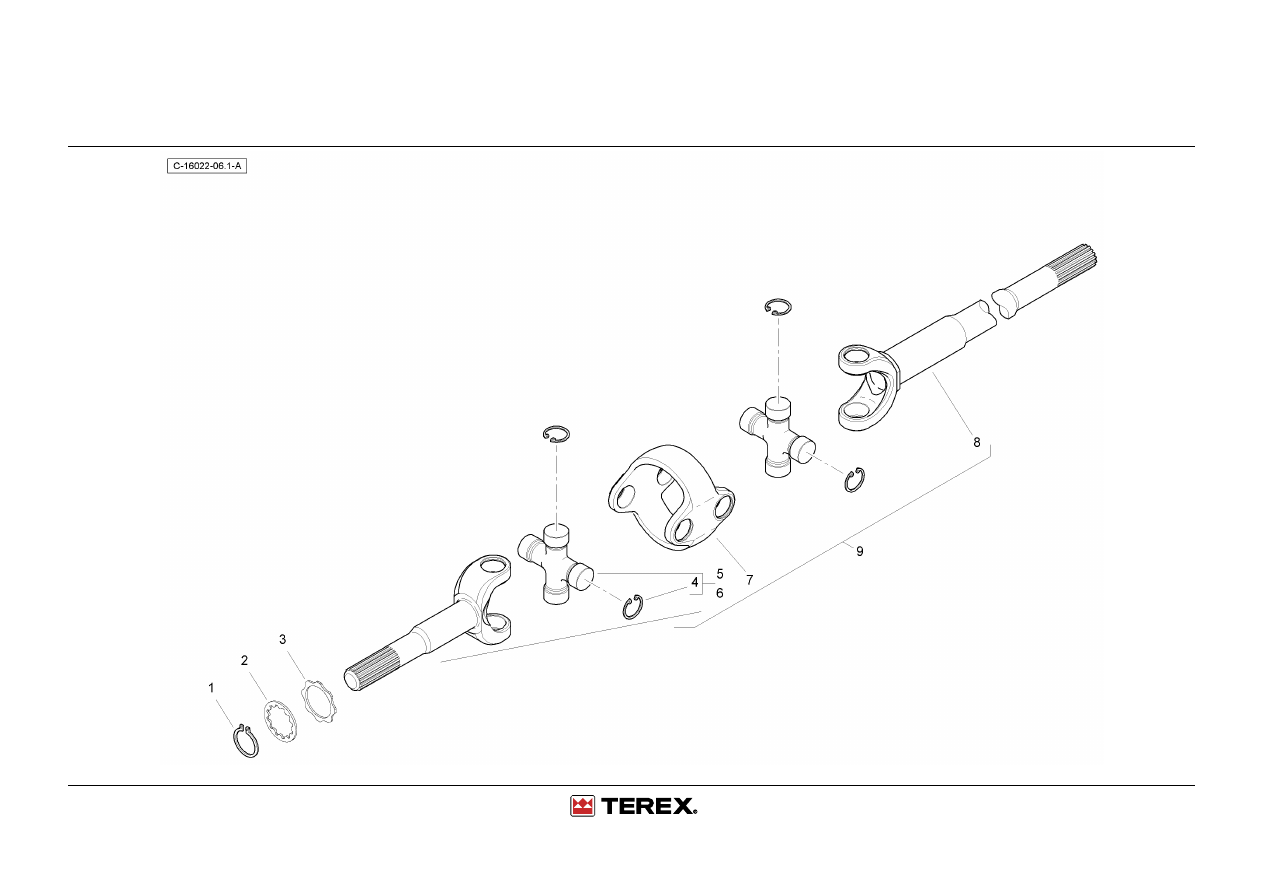

6193699M1

Circlip - Rear Drive Shaft

Sicherungsring

Segment ´

DArrêt

Anillo De Resorte

6194919M1

Washer

Unterlegscheibe

Rondelle

Arandela

6194918M1

Washer

Unterlegscheibe

Rondelle

Arandela

6194917M1

Ring - Lock

Ring

Anneau

Anillo De Resorte

6190253M91

Spider

Reparatursatz

Jeu Réparation

Cruceta, Conj.

6194916M1

Fork (Wheel Hub)

Gabel

Fourchette

Árbol

6194915M1

Body - Central

Körper

Corps

Brida

6194914M1

Fork (Diff Side)

Gabel

Fourchette

Árbol

6194913M91

U - Joint (Double)

U Verbindung

Joint D'u

Árbol De Puente

Front Axle - 2ws - 15:1 - Wheel Hub

4067 16022

Front Axle - 2ws - 15:1 - Wheel Hub

Item
Position
Posición

Part number
Teilenummer
Numéro de pièces
Número de la pieza

Anzahl
Qty.
Quant
El núm.

English

Deutsch

Français

Español

Remarks
Bemerkungen
Remarque
Observación

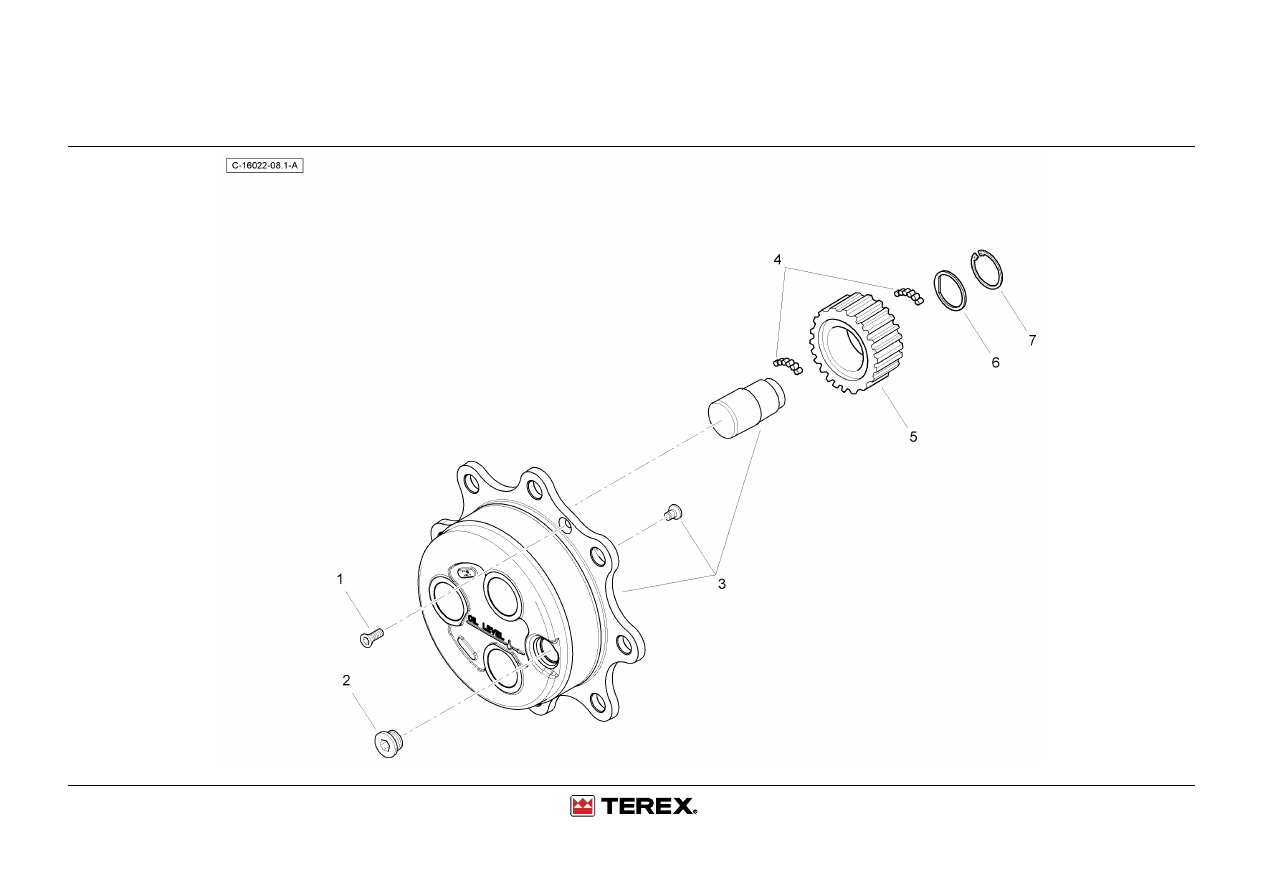

6194925M1

Gear - Crown Z60

Zahnrad

Engrenage

Engranaje De Corona

6194924M1

Wheel Carrier

Trager

Porte Satellites

Portador De Rueda

6194923M1

Ring

Anneau

Aro

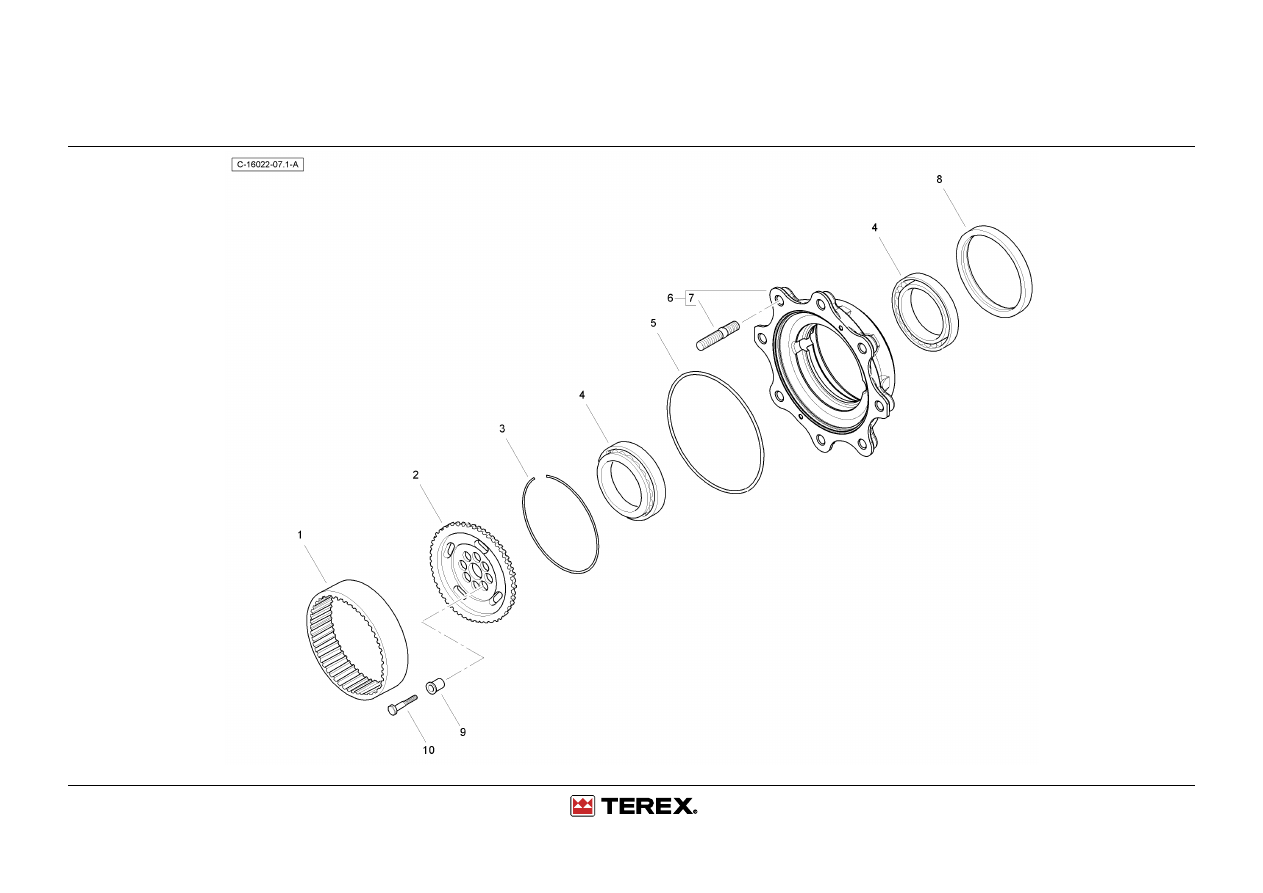

6195530M91

Bearing

Lager

Coussinet

Cojinete

6194922M1

O - Ring

O-Ring

Joint Torique

Junta De Tipo O

6195531M91

Kit - Wheel Hub

Satz Naben

Jeu Moyeu

Juego De Cubo

502823

Stud

Stehbolzen

Goujon

Esparrago

6193704M1

Oil Seal - Hub

Wellendichtring

Joint ´

DArbre

Junta De Anillo

6194926M1

Bush

Büchse

Douille

Casquillo

6194927M1

Screw M12 X 45

Schraube - M12 X 45

Vis - M12 X 45

Tornillo

Front Axle - 2ws - 15:1 - Final Reduction

4067 16022

Content .. 1 2 3 4 ..
