Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 20

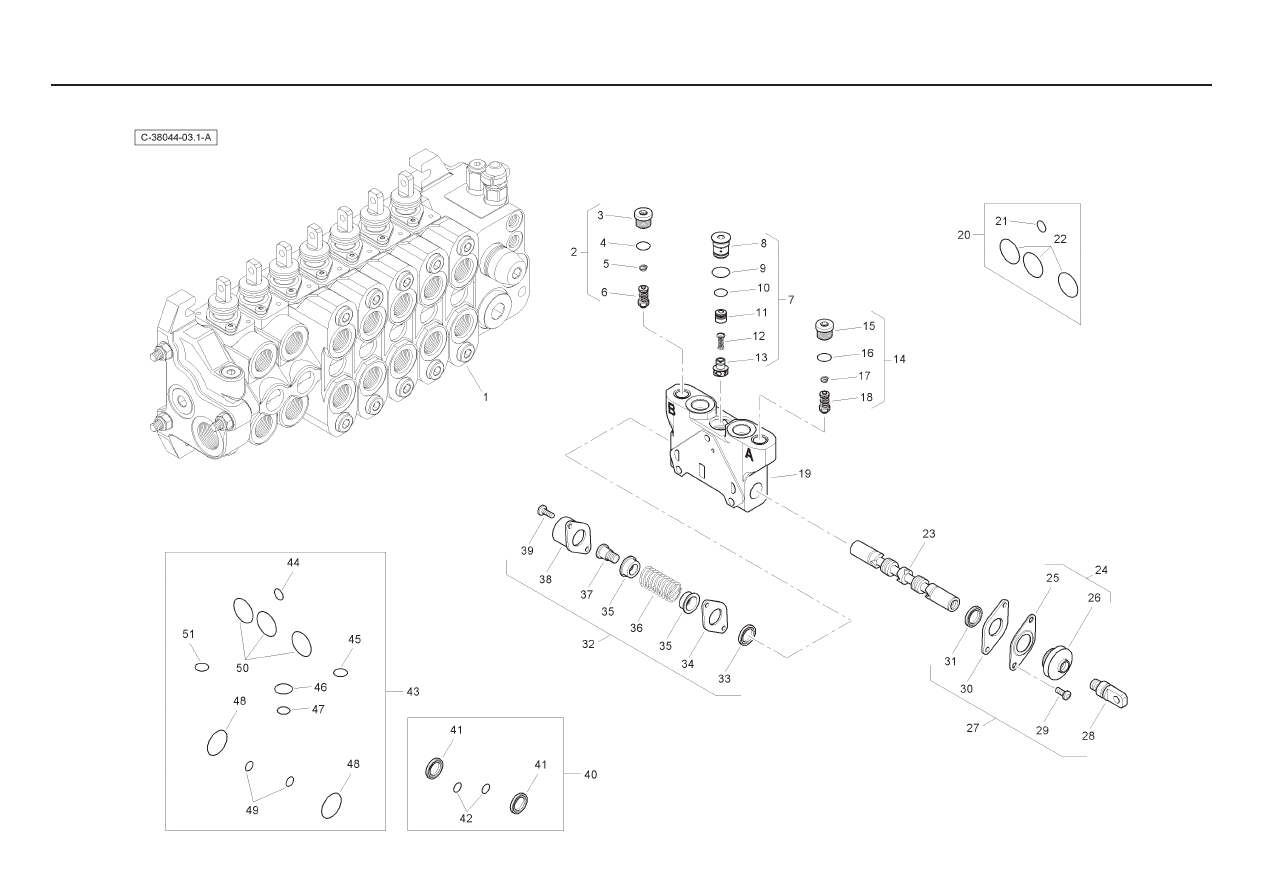

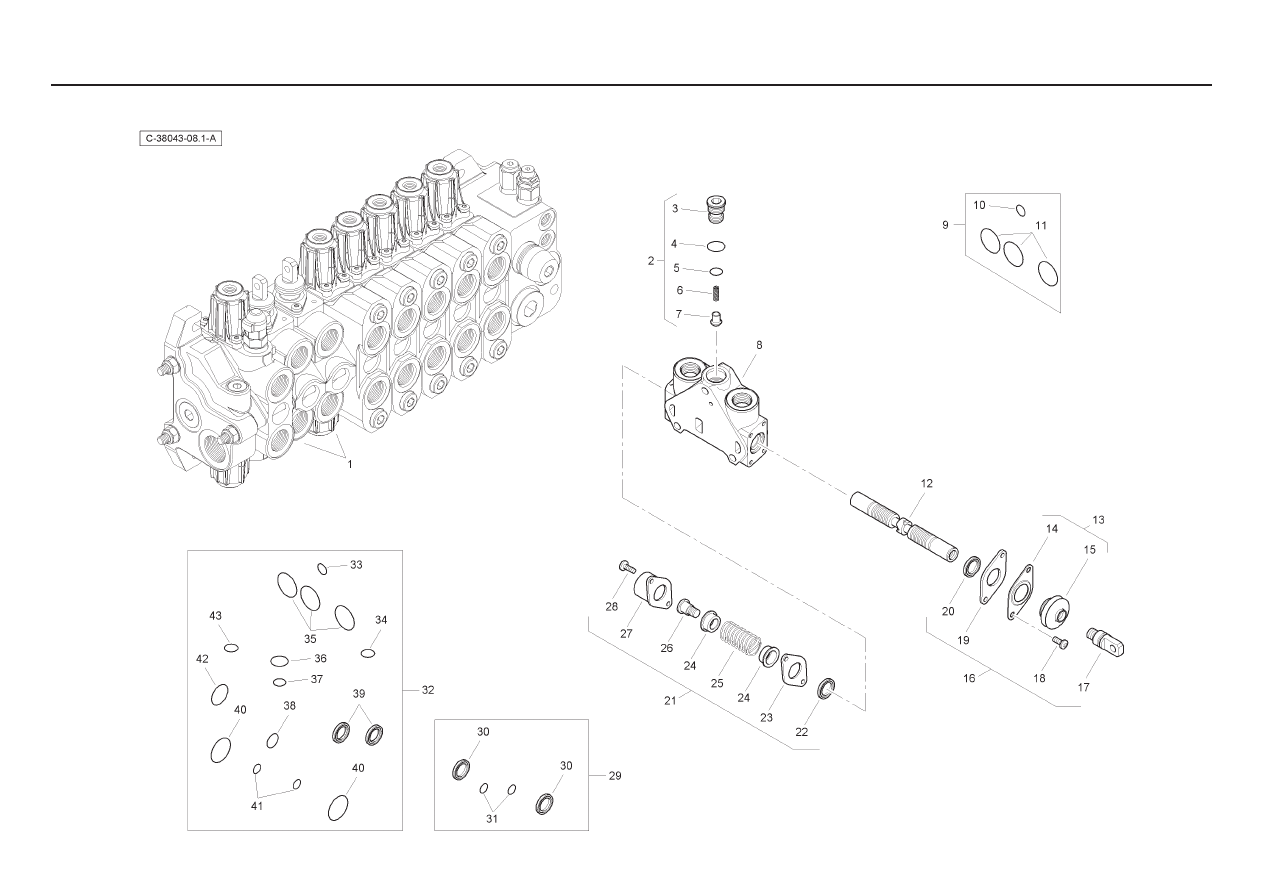

- Sideshift - Servo - Extending Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

2        Seal

Joint Étanchéité

Dichtring

Retén

40       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

41       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

42       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

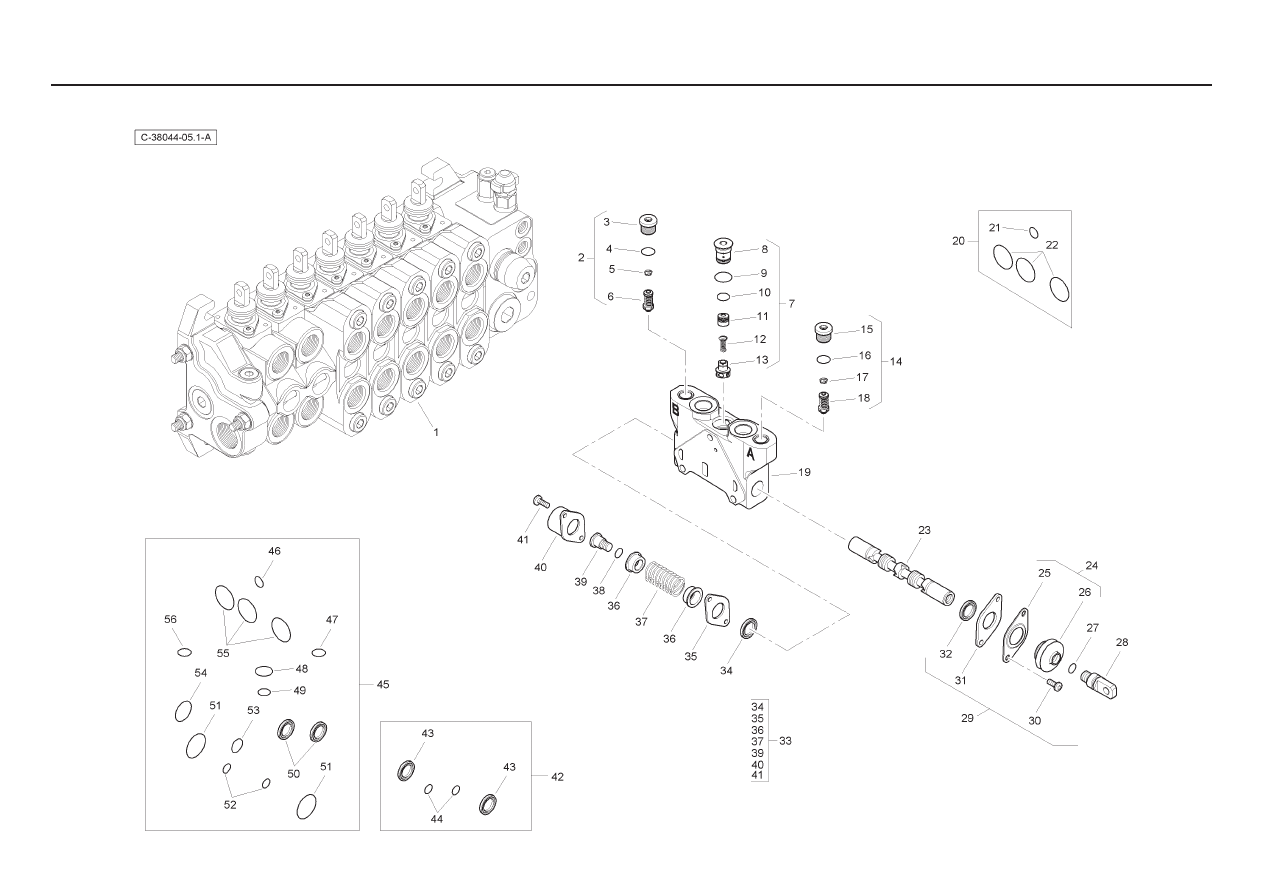

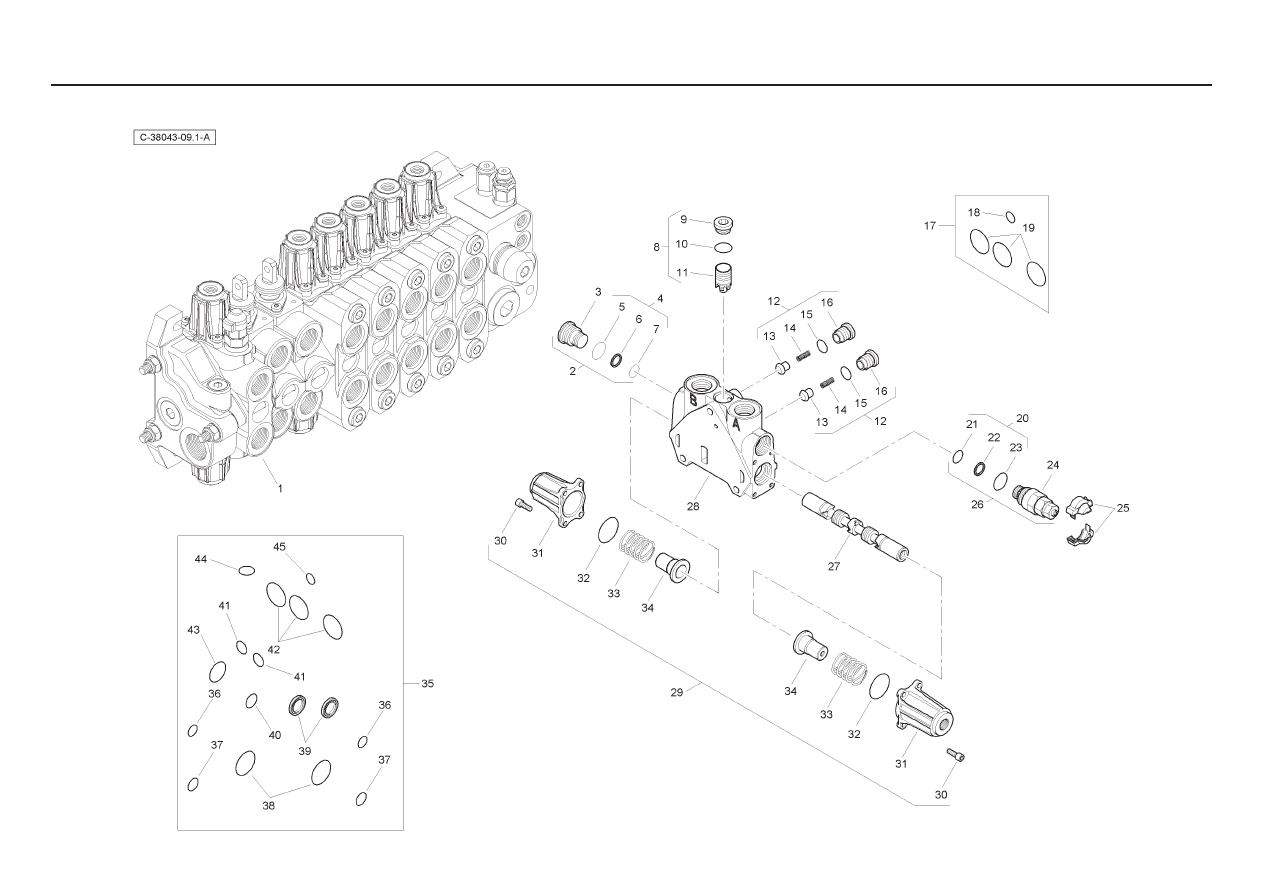

- Sideshift - Servo - Extending Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196145M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6193785M91

1        Plug

Bouchon

Stopfen

Tapón

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        Kit

Jeu

Satz

Juego

5

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

6

-

1        Seal

Joint Étanchéité

Dichtring

Retén

7

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

8

-

1        Kit

Jeu

Satz

Juego

9

-

1        Plug

Bouchon

Stopfen

Tapón

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

2        Kit

Jeu

Satz

Juego

13       -

1        Valve

Soupape

Ventil

Válvula

14       -

1        Spring

Ressort

Feder

Muelle

15       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

16       -

1        Plug

Bouchon

Stopfen

Tapón

17       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

18       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

19       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

20       -

1        Kit

Jeu

Satz

Juego

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        Seal

 Joint Étanchéité

Dichtring

Retén

23       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       -

1        Valve

Soupape

Ventil

Válvula

25       -

1        Cover

Couvercle

Deckel

Cubierta

26       6196133M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

27       -

1        Spool

Tiroir

Steuerschieber

Carrete

28       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

29       6196143M91

1        Kit

Jeu

Satz

Juego

30       -

8        Screw

Vis

Schraube

Tornillo

31       -

2        Cap

Chapeau

Kappe

Tapa

32       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

2        Spring

Ressort

Feder

Muelle

34       -

2        Holder

Pièce Support

Halter

Sujetador

35       6196144M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntasi

- Sideshift - Servo - Extending Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

2        Seal

Joint Étanchéité

Dichtring

Retén

40       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

41       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

42       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

44       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

45       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

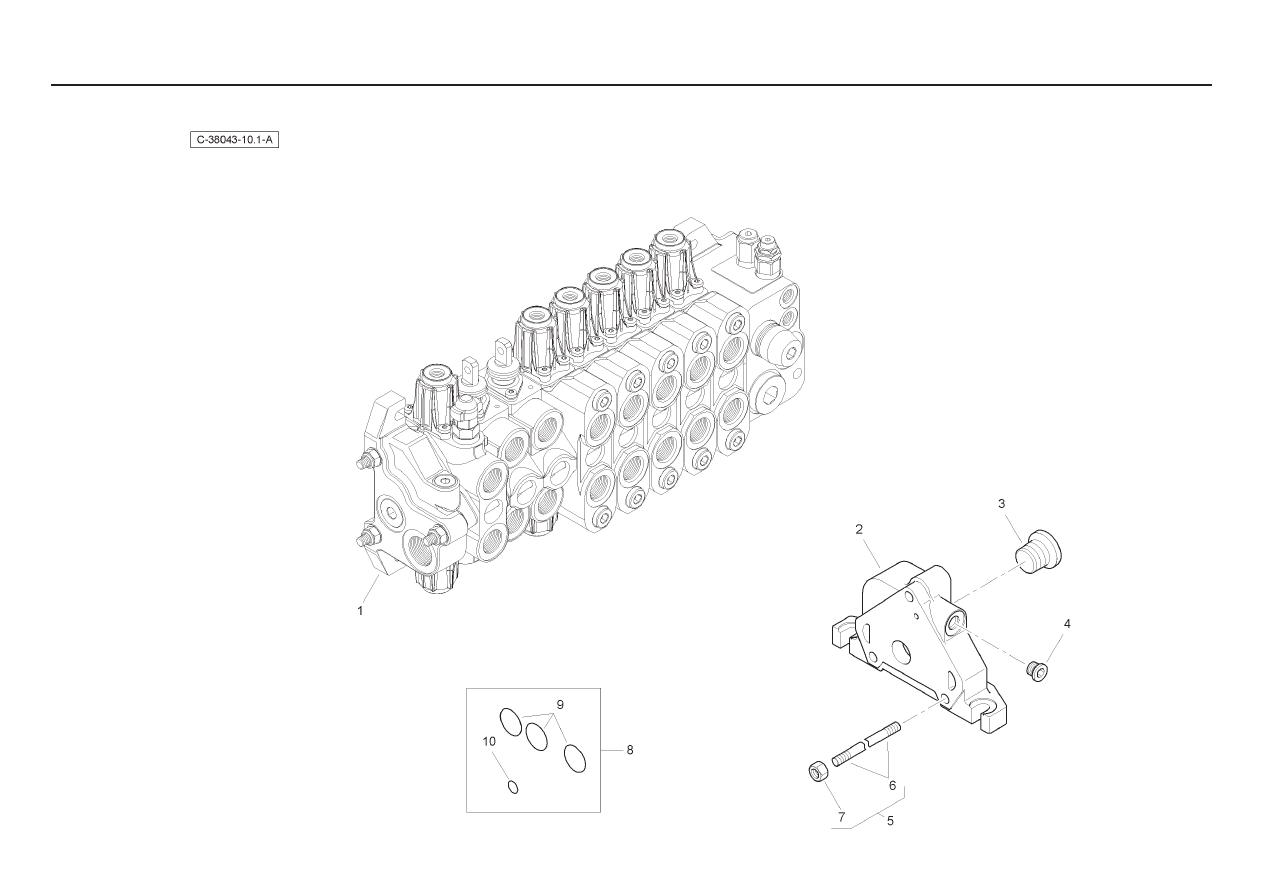

- Sideshift - Servo - Extending Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196134M91

1        Outlet Valve

Soupape

Ventil

Válvula

2

-

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        Plug

Bouchon

Stopfen

Tapón

5

6196135M1

3        Tie Rod

Tringlerie

Zugstange

Brazo De Enlace

6

-

1        Rod

Tringle

Stange

Varilla

7

-

1        Nut

Ecrou

Mutter

Tuerca

8

6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

9

-

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

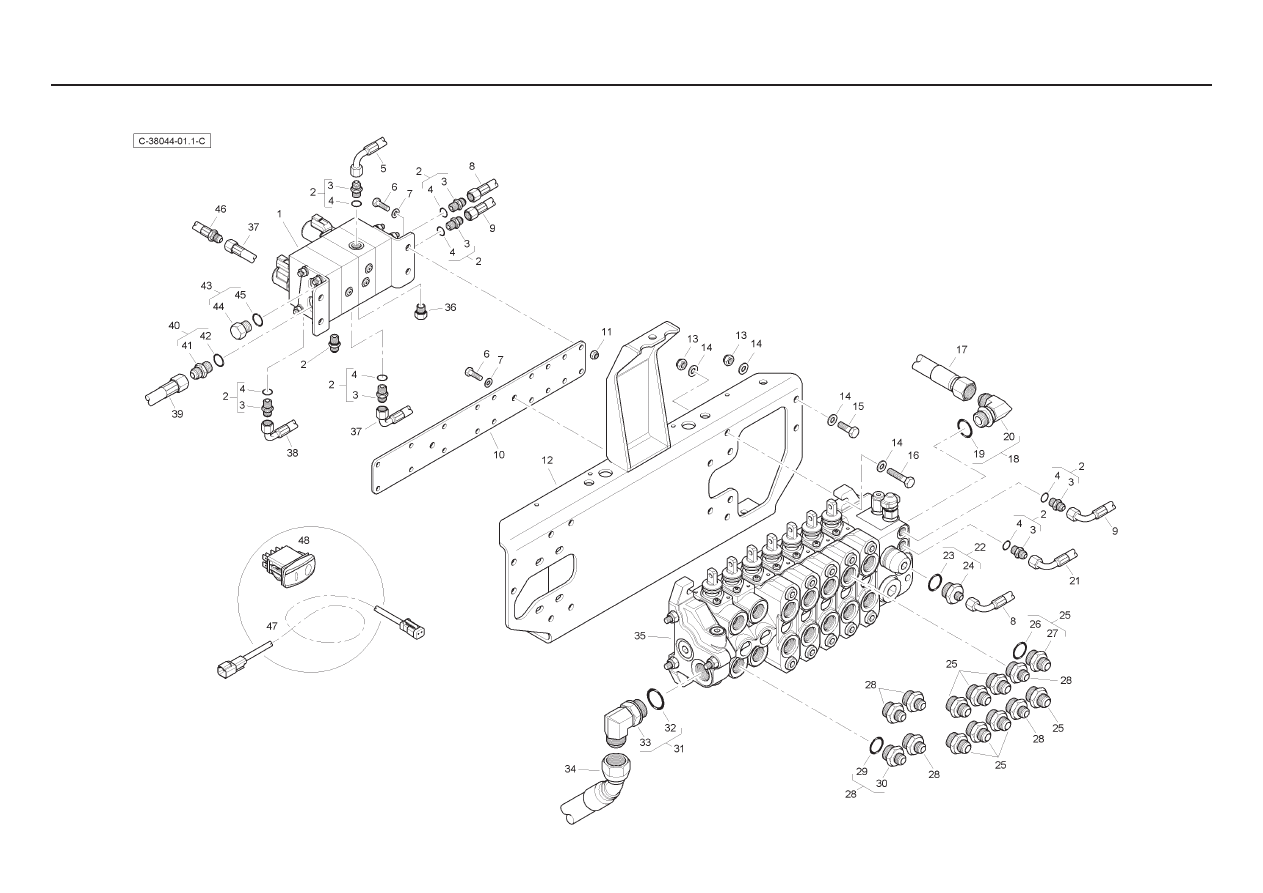

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6114412M91

1 Manifold

Collecteur

Krümmer

Colector

2

835091M91

8

Connector & O Ring

Borne

Doppelnippel

Conector

3  -

1 Union

Raccord

Verschraubung

Racor

4

831452M1

1

O Ring

Joint torique

O Ring

Junta tórica

5  T118311

1 Hose

Durit

Schlauch

Flexible

6  339761X1

6 Bolt

Boulon

Schraubbolzen

Perno

7

390972X1

10 Washer

Rondelle

Unterlegscheibe

Arandela

8  6114671M91

1 Hose

Durit

Schlauch

Flexible

9  6114670M91

1 Hose

Durit

Schlauch

Flexible

10

6114502M1

1

Mounting Plate

Plaque

Platte

Plato

11  394367X1

4 Nut

Ecrou

Mutter

Tuerca

12

T118243

1

Bracket

Support fixation

Haltearm

Soporte

13  1440329X1

8 Nut

Ecrou

Mutter

Tuerca

14  390734X1

16 Washer

Rondelle

Unterlegscheibe

Arandela

15  3009493X1

4 Bolt

Boulon

Schraubbolzen

Perno

16  3009496X1

4 Bolt

Boulon

Schraubbolzen

Perno

17  6112624M91

1 Hose

Durit

Schlauch

Flexible

18

358764X91

1

Elbow & O Ring

Coude

Winkelstück

Codo

19

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

20  -

1 Elbow

Coude

Winkelstück

Codo

21  6112610M91

1 Hose

Durit

Schlauch

Flexible

22

365830X91

1

Connector & O Ring

Borne

Doppelnippel

Conector

23

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

24  -

1 Union

Raccord

Verschraubung

Racor

25

365715X91

8

Connector & O Ring

Borne

Doppelnippel

Conector

26

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

27  -

1 Union

Raccord

Verschraubung

Racor

28

365713X91

6

Connector & O Ring

Borne

Doppelnippel

Conector

29

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

30  -

1 Union

Raccord

Verschraubung

Racor

31

358766X91

1

Elbow & O Ring

Coude

Winkelstück

Codo

32

835026M1

1

O Ring

Joint torique

O Ring

Junta tórica

33  -

1 Elbow

Coude

Winkelstück

Codo

34  6112614M91

1 Hose

Durit

Schlauch

Flexible

35  6115074M91

1 Valve

Soupape

Ventil

Válvula

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36

835087M91

1

Plug & O Ring

Bouchon

Stopfen

Tapón

37  T118309

1 Hose

Durit

Schlauch

Flexible

38  T118308

1 Hose

Durit

Schlauch

Flexible

39  6114776M91

1 Hose

Durit

Schlauch

Flexible

40

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

41  -

1 Union

Raccord

Verschraubung

Racor

42

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

43

358724X91

1

Plug & O Ring

Bouchon

Stopfen

Tapón

44  -

1 Plug

Bouchon

Stopfen

Tapón

45

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

46  T122808

1 Hose

Durit

Schlauch

Flexible

47

T112697

1

Wiring Harness

Faisceau

Kabelstrang

Sistema de cable

48

6114325M91

1

Rocker Switch

Interrupteur

Schalter

Interruptor

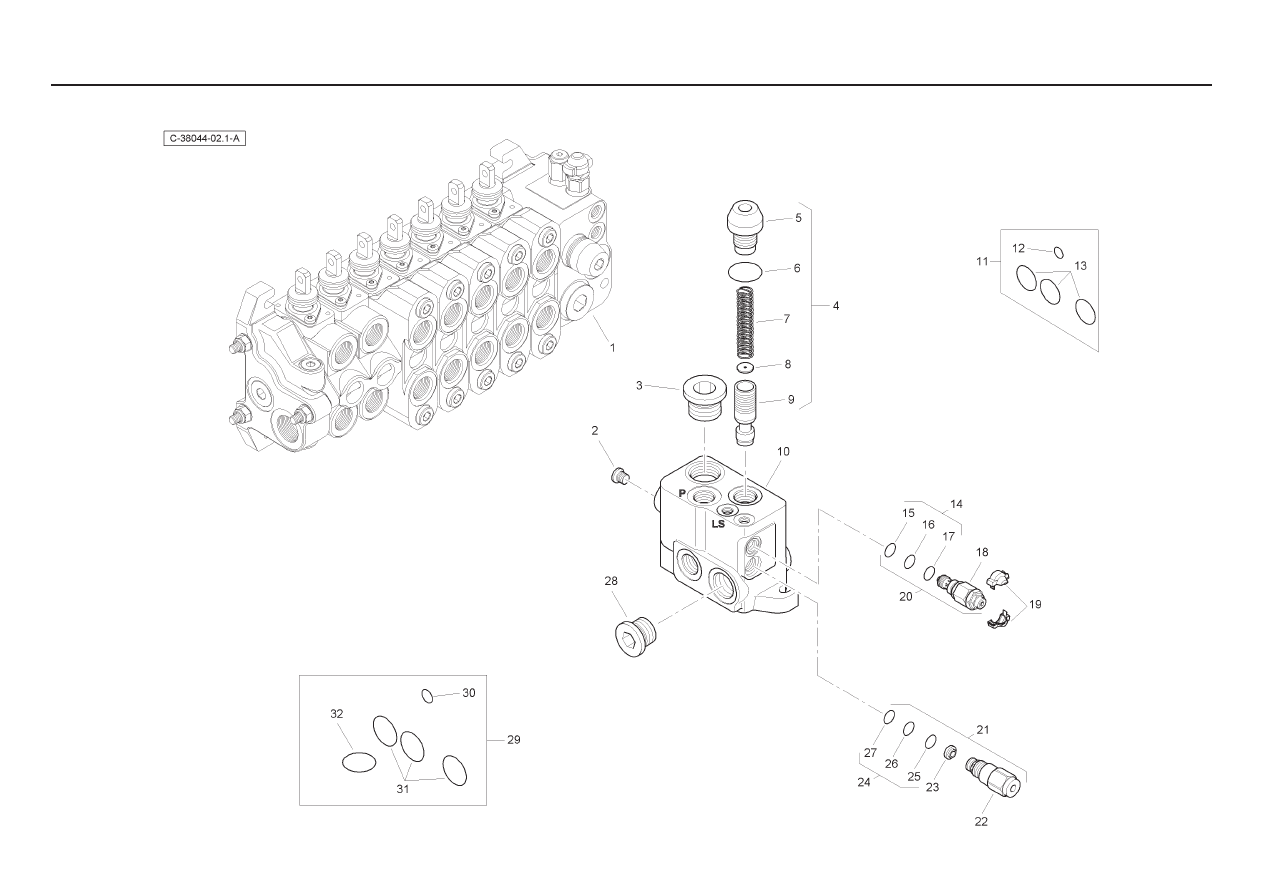

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196122M91

1        Valve Assembly - Inlet

Distributeur

Ventil Kpl

Conjto. De Valvula

2

-

1        Plug

Bouchon

Stopfen

Tapón

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        Kit

Jeu

Satz

Juego

5

-

1        Valve

Soupape

Ventil

Válvula

6

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

7

-

1        Spring

Ressort

Feder

Muelle

8

-

1        Element

Elément

Element

Elemento

9

-

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

10       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

11       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

13       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

14       -

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

15       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Cover

Couvercle

Deckel

Cubierta

20       6193787M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

21       6193788M91

1        Flow Regulator

Valve Anti-surdébit

Begrenzungsventil

Válv. Antisobrecaud.

22       -

1        Valve

Soupape

Ventil

Válvula

23       -

1        Element

Elément

Element

Elemento

24       -

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

25       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

26       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

27       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1        Plug

Bouchon

Stopfen

Tapón

29       6193789M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

30       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

32       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196123M91

1        Spool Valve - Auxilary

Soupape

Ventil

Válvula

2

6196148M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196149M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15

-

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1        Spool

Tiroir

Steuerschieber

Carrete

24       -

1        Kit

Jeu

Satz

Juego

25       -

1        Plate

Plaque

Platte

Plato

26       -

1        Seal

Joint Étanchéité

Dichtring

Retén

27       6193780M91

1        Kit - Mechanical Option

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

28       -

1        Screw

Vis

Schraube

Tornillo

29       -

2        Screw

Vis

Schraube

Tornillo

30       -

1        Plate

Plaque

Platte

Plato

31       -

1        Element

Elément

Element

Elemento

32       6193784M91

1        Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

33       -

1        Element

Elément

Element

Elemento

34       -

1        Plate

Plaque

Platte

Plato

35       -

2        Holder

Pièce Support

Halter

Sujetador

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        Spring

Ressort

Feder

Muelle

37       -

1        Screw

Vis

Schraube

Tornillo

38       -

1        Cap

Chapeau

Kappe

Tapa

39       -

2        Screw

Vis

Schraube

Tornillo

40       6196126M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

41       -

2        Seal

Joint Étanchéité

Dichtring

Retén

42       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

44       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

45       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

46       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

51       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196127M91

1       Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196150M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1       Plug

Bouchon

Stopfen

Tapón

4

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1       Spring

Ressort

Feder

Muelle

6

-

1       Valve

Soupape

Ventil

Válvula

7

-

1       Kit

Jeu

Satz

Juego

8

-

1       Plug

Bouchon

Stopfen

Tapón

9

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1       Spring

Ressort

Feder

Muelle

13       -

1       Element

Elément

Element

Elemento

14       6196150M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1       Plug

Bouchon

Stopfen

Tapón

16       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1       Spring

Ressort

Feder

Muelle

18       -

1       Valve

Soupape

Ventil

Válvula

19       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1       Spool

Tiroir

Steuerschieber

Carrete

24       -

1       Kit

Jeu

Satz

Juego

25       -

1       Plate

Plaque

Platte

Plato

26       -

1       Seal

Joint Étanchéité

Dichtring

Retén

27       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1       Screw

Vis

Schraube

Tornillo

29       6193780M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

30       -

2       Screw

Vis

Schraube

Tornillo

31       -

1       Plate

Plaque

Platte

Plato

32       -

1       Element

Elément

Element

Elemento

33       6193784M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

34       -

1       Element

Elément

Element

Elemento

35       -

1       Plate

Plaque

Platte

Plato

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

2       Holder

Pièce Support

Halter

Sujetado

37       -

1       Spring

Ressort

Feder

Muelle

38       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

1       Screw

Vis

Schraube

Tornillo

40       -

1       Cap

Chapeau

Kappe

Tapa

41       -

2       Screw

Vis

Schraube

Tornillo

42       6196126M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

43       -

2       Seal

Joint Étanchéité

Dichtring

Retén

44       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

45

6196125M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

46       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

2       Seal

Joint Étanchéité

Dichtring

Retén

51       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

52       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

53       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

54       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

55       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

56       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196128M91

1       Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196152M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1       Plug

Bouchon

Stopfen

Tapón

4

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1       Spring

Ressort

Feder

Muelle

6

-

1       Valve

Soupape

Ventil

Válvula

7

-

1       Kit

Jeu

Satz

Juego

8

-

1       Plug

Bouchon

Stopfen

Tapón

9

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1       Spring

Ressort

Feder

Muelle

13       -

1       Element

Elément

Element

Elemento

14       6196151M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1       Plug

Bouchon

Stopfen

Tapón

16       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1       Spring

Ressort

Feder

Muelle

18       -

1       Valve

Soupape

Ventil

Válvula

19       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1       Spool

Tiroir

Steuerschieber

Carrete

24       -

1       Kit

Jeu

Satz

Juego

25       -

1       Plate

Plaque

Platte

Plato

26       -

1       Seal

Joint Étanchéité

Dichtring

Retén

27       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1       Screw

Vis

Schraube

Tornillo

29       6193780M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

30       -

2       Screw

Vis

Schraube

Tornillo

31       -

1       Plate

Plaque

Platte

Plato

32       -

1       Element

Elément

Element

Elemento

33       6193784M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

34       -

1       Element

Elément

Element

Elemento

35       -

1       Plate

Plaque

Platte

Plato

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

2       Holder

Pièce Support

Halter

Sujetado

37       -

1       Spring

Ressort

Feder

Muelle

38       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

1       Screw

Vis

Schraube

Tornillo

40       -

1       Cap

Chapeau

Kappe

Tapa

41       -

2       Screw

Vis

Schraube

Tornillo

42       6196126M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

43       -

2       Seal

Joint Étanchéité

Dichtring

Retén

44       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

45

6196125M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

46       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

2       Seal

Joint Étanchéité

Dichtring

Retén

51       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

52       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

53       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

54       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

55       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

56       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196127M91

1       Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196150M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1       Plug

Bouchon

Stopfen

Tapón

4

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1       Spring

Ressort

Feder

Muelle

6

-

1       Valve

Soupape

Ventil

Válvula

7

-

1       Kit

Jeu

Satz

Juego

8

-

1       Plug

Bouchon

Stopfen

Tapón

9

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1       Spring

Ressort

Feder

Muelle

13       -

1       Element

Elément

Element

Elemento

14       6196150M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1       Plug

Bouchon

Stopfen

Tapón

16       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1       Spring

Ressort

Feder

Muelle

18       -

1       Valve

Soupape

Ventil

Válvula

19       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1       Spool

Tiroir

Steuerschieber

Carrete

24       -

1       Kit

Jeu

Satz

Juego

25       -

1       Plate

Plaque

Platte

Plato

26       -

1       Seal

Joint Étanchéité

Dichtring

Retén

27       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1       Screw

Vis

Schraube

Tornillo

29       6193780M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

30       -

2       Screw

Vis

Schraube

Tornillo

31       -

1       Plate

Plaque

Platte

Plato

32       -

1       Element

Elément

Element

Elemento

33       6193784M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

34       -

1       Element

Elément

Element

Elemento

35       -

1       Plate

Plaque

Platte

Plato

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        Spring

Ressort

Feder

Muelle

37       -

1        Screw

Vis

Schraube

Tornillo

38       -

1        Cap

Chapeau

Kappe

Tapa

39       -

2        Screw

Vis

Schraube

Tornillo

40       6196126M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

41       -

2        Seal

Joint Étanchéité

Dichtring

Retén

42       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

44       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

45       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

46       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

51       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196130M91

1        Spool Valve - Auxilary

Soupape

Ventil

Válvula

2

6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15

-

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1        Spool

Tiroir

Steuerschieber

Carrete

24       -

1        Kit

Jeu

Satz

Juego

25       -

1        Plate

Plaque

Platte

Plato

26       -

1        Seal

Joint Étanchéité

Dichtring

Retén

27       6193780M91

1        Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

28       -

1        Screw

Vis

Schraube

Tornillo

29       -

2        Screw

Vis

Schraube

Tornillo

30       -

1        Plate

Plaque

Platte

Plato

31       -

1        Element

Elément

Element

Elemento

32       6193784M91

1        Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

33       -

1        Element

Elément

Element

Elemento

34       -

1        Plate

Plaque

Platte

Plato

35       -

2        Holder

Pièce Support

Halter

Sujetador















Content      ..     18      19      20      21     ..
