Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 14

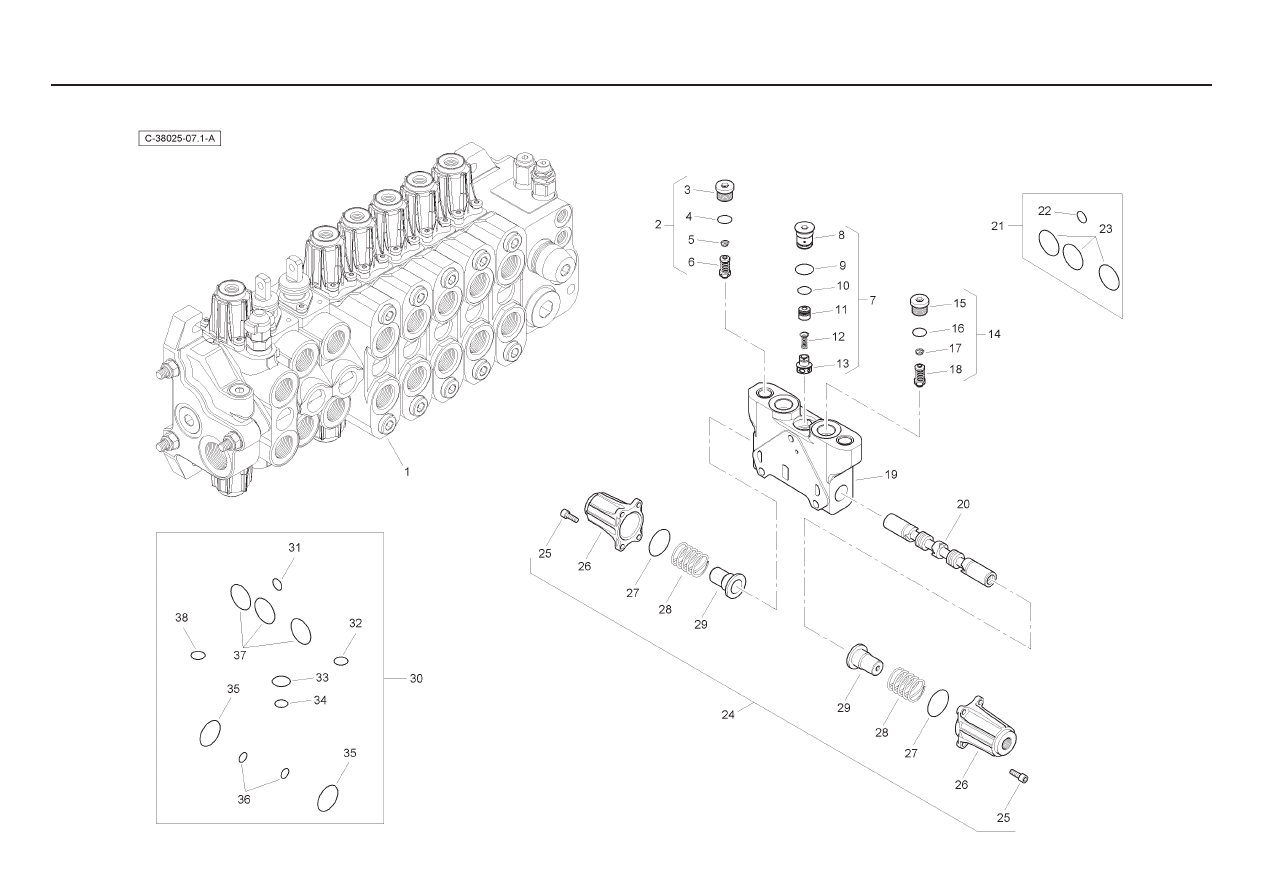

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196140M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       -

1        Spool

Tiroir

Steuerschieber

Carretel

21       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       6196143M91

1        Kit

Jeu

Satz

Juego

25       -

8        Screw

Vis

Schraube

Tornillo

26       -

2        Cap

Chapeau

Kappe

Tapa

27       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

2        Spring

Ressort

Feder

Muelle

29       -

2        Holder

Pièce Support

Halter

Sujetador

30       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

32       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

34       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

35       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

36       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196141M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       -

1        Spool

Tiroir

Steuerschieber

Carretel

21       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       6196143M91

1        Kit

Jeu

Satz

Juego

25       -

8        Screw

Vis

Schraube

Tornillo

26       -

2        Cap

Chapeau

Kappe

Tapa

27       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

2        Spring

Ressort

Feder

Muelle

29       -

2        Holder

Pièce Support

Halter

Sujetador

30       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

32       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

34       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

35       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

36       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

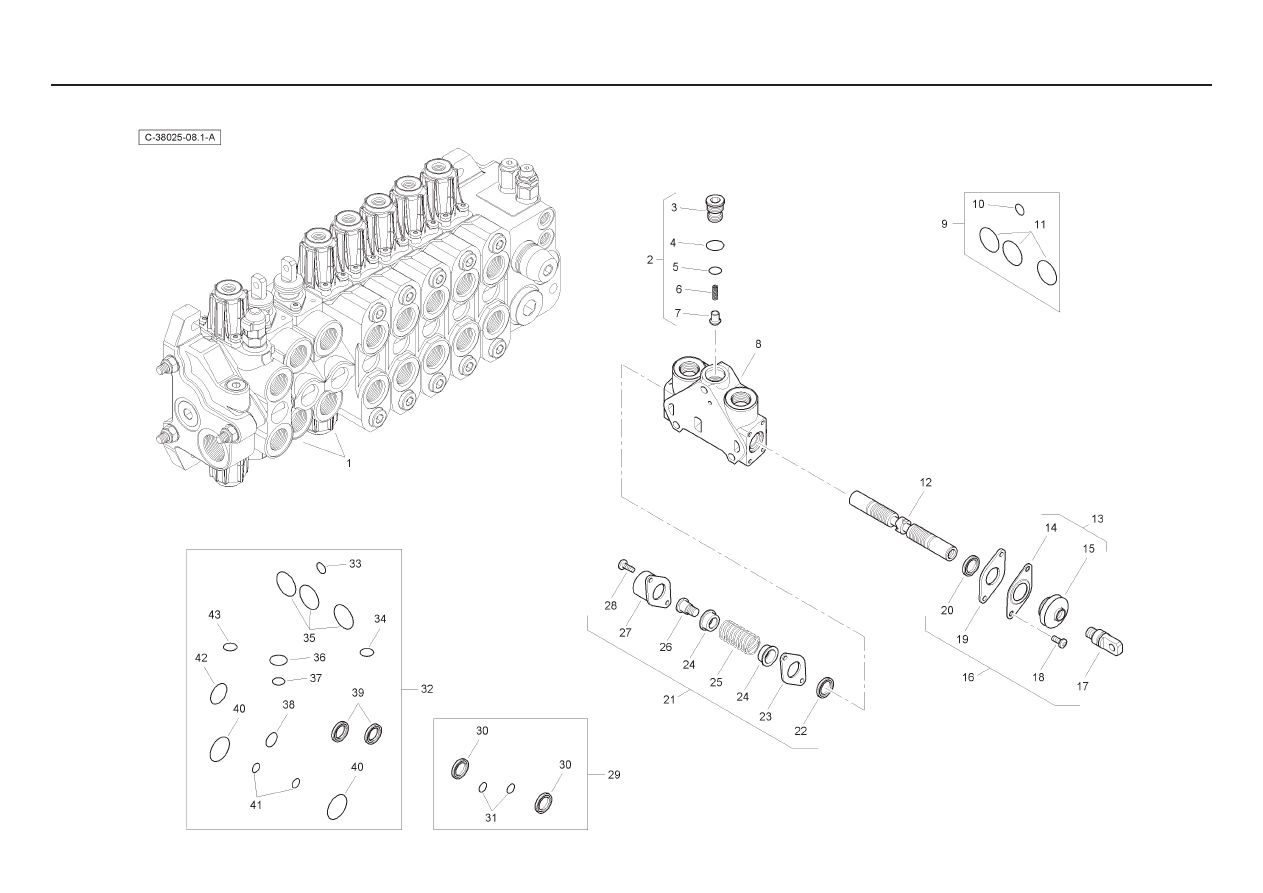

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196131M91

2       Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

-

1       Kit

Jeu

Satz

Juego

3

-

1       Plug

Bouchon

Stopfen

Tapón

4

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

6

-

1       Spring

Ressort

Feder

Muelle

7

-

1       Element

Elément

Element

Elemento

8

-

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

9

6193771M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

10       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

12       -

1       Spool

Tiroir

Steuerschieber

Carrete

13       -

1       Kit

Jeu

Satz

Juego

14       -

1       Plate

Plaque

Platte

Plato

15       -

1       Seal

Joint Étanchéité

Dichtring

Retén

16       6193780M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

17       -

1       Screw

Vis

Schraube

Tornillo

18       -

2       Screw

Vis

Schraube

Tornillo

19       -

1       Plate

Plaque

Platte

Plato

20       -

1       Seal

Joint Étanchéité

Dichtring

Retén

21       6193784M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

22       -

1       Seal

Joint Étanchéité

Dichtring

Retén

23       -

1       Plate

Plaque

Platte

Plato

24       -

2       Holder

Pièce Support

Halter

Sujetador

25       -

1       Spring

Ressort

Feder

Muelle

26       -

1       Screw

Vis

Schraube

Tornillo

27       -

1       Cap

Chapeau

Kappe

Tapa

28       -

2       Screw

Vis

Schraube

Tornillo

29       6196126M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

30       -

2       Seal

Joint Étanchéité

Dichtring

Retén

31       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

32       6196125M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

33       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

34       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

35       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

2        Seal

Joint Étanchéité

Dichtring

Retén

40       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

41       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

42       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196145M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6193785M91

1        Plug

Bouchon

Stopfen

Tapón

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        Kit

Jeu

Satz

Juego

5

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

6

-

1        Seal

Joint Étanchéité

Dichtring

Retén

7

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

8

-

1        Kit

Jeu

Satz

Juego

9

-

1        Plug

Bouchon

Stopfen

Tapón

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

2        Kit

Jeu

Satz

Juego

13       -

1        Valve

Soupape

Ventil

Válvula

14       -

1        Spring

Ressort

Feder

Muelle

15       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

16       -

1        Plug

Bouchon

Stopfen

Tapón

17       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

18       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

19       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

20       -

1        Kit

Jeu

Satz

Juego

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        Seal

 Joint Étanchéité

Dichtring

Retén

23       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       -

1        Valve

Soupape

Ventil

Válvula

25       -

1        Cover

Cover

Cover

Cover

26       6196133M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

27       -

1        Spool

Tiroir

Steuerschieber

Carrete

28       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

29       6196143M91

1        Kit

Jeu

Satz

Juego

30       -

8        Screw

Vis

Schraube

Tornillo

31       -

2        Cap

Chapeau

Kappe

Tapa

32       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

2        Spring

Ressort

Feder

Muelle

34       -

2        Holder

Pièce Support

Halter

Sujetador

35       6196144M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntasi

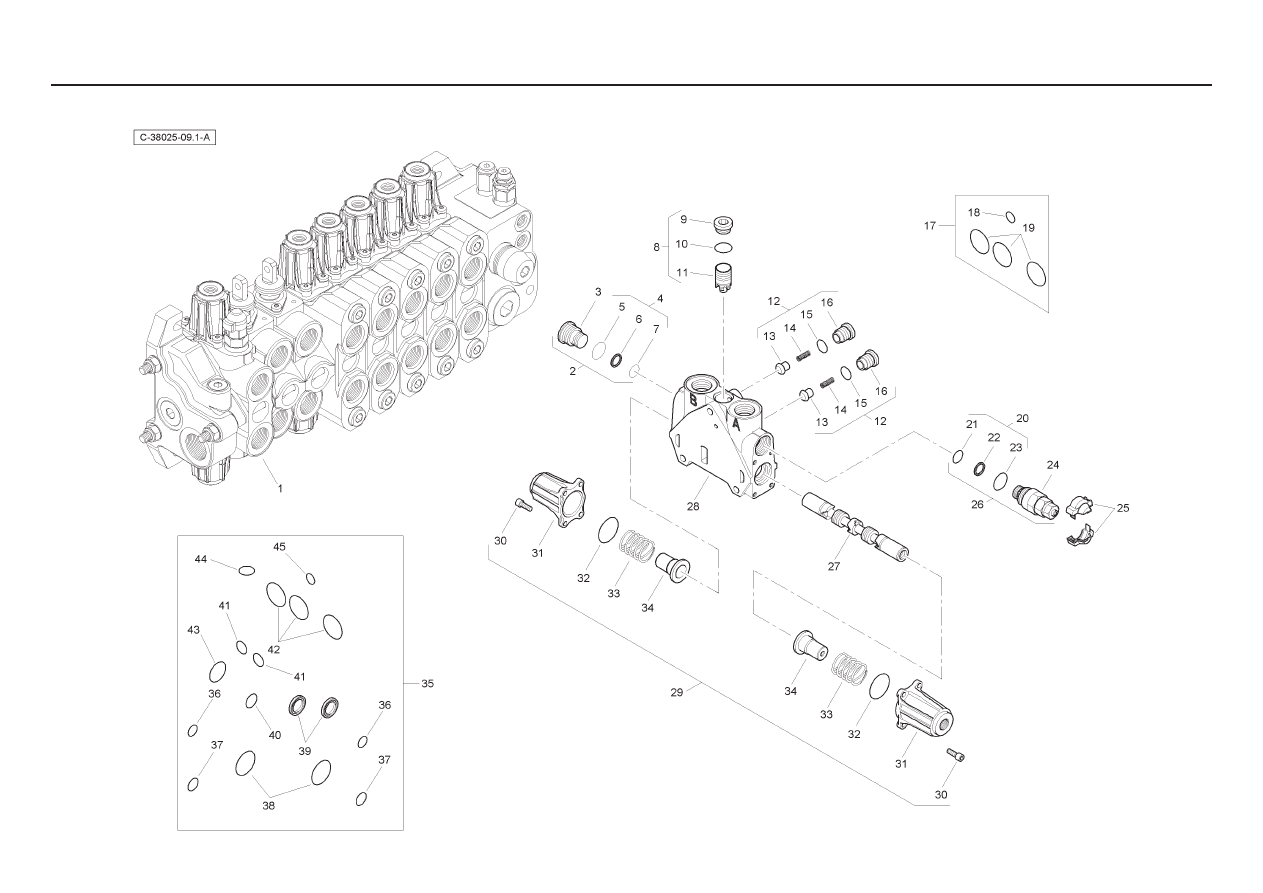

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

2        Seal

Joint Étanchéité

Dichtring

Retén

40       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

41       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

42       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

44       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

45       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

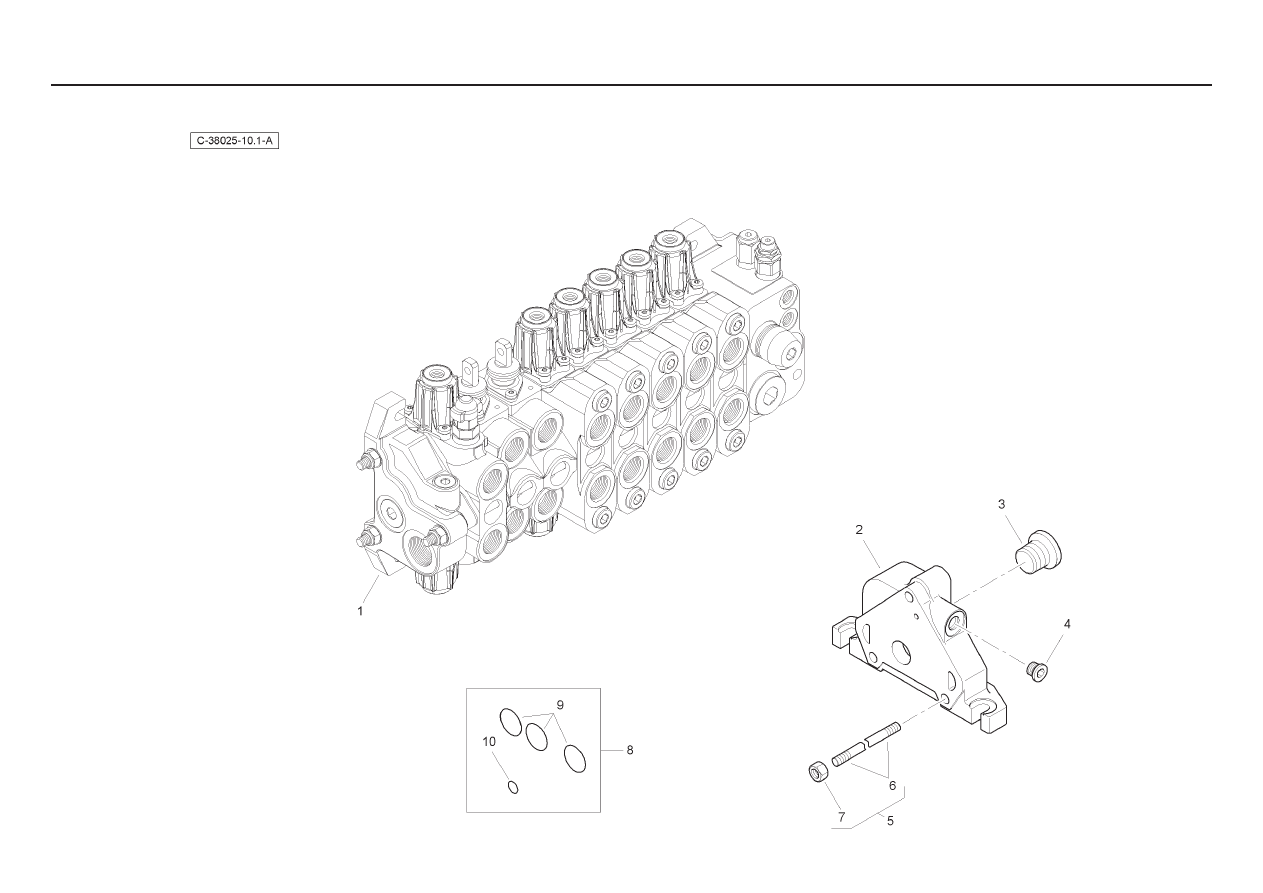

- Sideshift - Servo - Standard Dipper - with Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196134M91

1        Outlet Valve

Soupape

Ventil

Válvula

2

-

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        Plug

Bouchon

Stopfen

Tapón

5

6196135M1

3        Tie Rod

Tringlerie

Zugstange

Brazo De Enlace

6

-

1        Rod

Tringle

Stange

Varilla

7

-

1        Nut

Ecrou

Mutter

Tuerca

8

6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

9

-

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

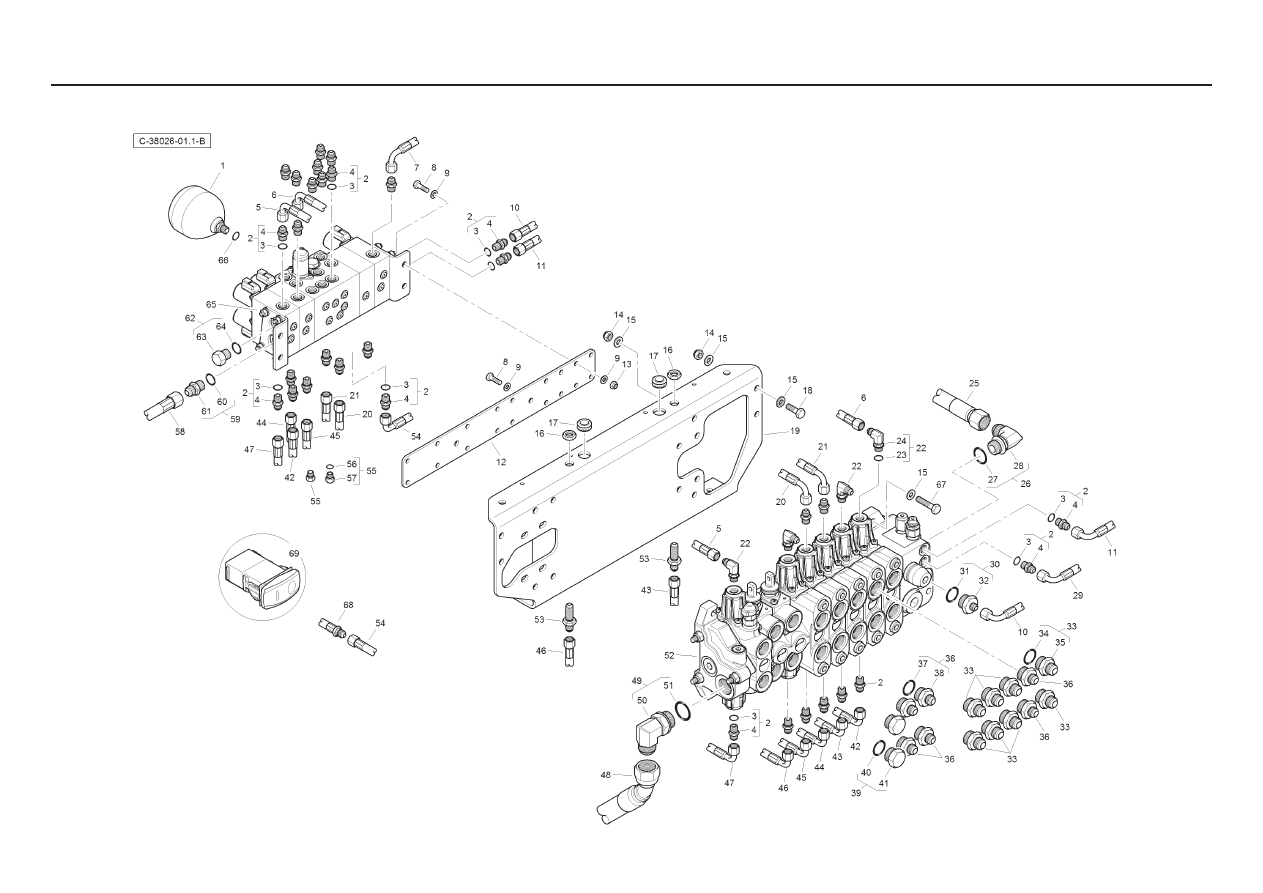

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110914M91

1 Accumulator

Accumulateur

Akkumulator

Acumulador

2

835091M91

31

Connector & O Ring

Borne

Doppelnippel

Unión

3

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

4  -

1 Union

Raccord

Verschraubung

Racor

5  T118304

1 Hose

Durit

Schlauch

Flexible

6  T118307

1 Hose

Durit

Schlauch

Flexible

7  T118311

1 Hose

Durit

Schlauch

Flexible

8  339761X1

6 Bolt

Boulon

Schraubbolzen

Perno

9

390972X1

10 Washer

Rondelle

Scheibe

Arandela

10  6115094M91

1 Hose

Durit

Schlauch

Flexible

11  6114668M91

1 Hose

Durit

Schlauch

Flexible

12

6114502M1

1

Mounting Plate

Plaque

Platte

Plato

13  394367X1

4 Nut

Ecrou

Mutter

Tuerca

14  1440329X1

8 Nut

Ecrou

Mutter

Tuerca

15  390734X1

16 Washer

Rondelle

Scheibe

Arandela

16

355830X1

2

Lock Nut

Ecrou Frein

Kontermutter

Tuerca

17

6114675M1

2

Grommet

Passe Fil

Gummituelle

Pasacable

18  3009493X1

4 Bolt

Boulon

Schraubbolzen

Perno

19  T118245

1 Bracket

Support

Haltearm

Soporte

20  6115079M91

1 Hose

Durit

Schlauch

Flexible

21  6115080M91

1 Hose

Durit

Schlauch

Flexible

22

357197X91

4

Elbow & O Ring

Coude

Kniestück

Codo

23

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

24  -

1 Elbow

Coude

Kniestück

Codo

25  T124324

1 Hose

Durit

Schlauch

Flexible

26  364574X91

1 Elbow

Coude

Kniestück

Codo

27

835025M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

28  -

1 Elbow

Coude

Kniestück

Codo

29  6112642M91

1 Hose

Durit

Schlauch

Flexible

30

365830X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

31

835025M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

32  -

1 Union

Raccord

Verschraubung

Racor

33

365715X91

8

Connector & O Ring

Borne

Doppelnippel

Unión

34

835025M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

35  -

1 Union

Raccord

Verschraubung

Racor

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36

365713X91

6

Connector & O Ring

Borne

Doppelnippel

Unión

37

835025M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

38  -

1 Union

Raccord

Verschraubung

Racor

39

835099M91

2

Plug & O Ring

Bouchon

Stopfen

Tapón

40

835025M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

41  -

1 Plug

Bouchon

Stopfen

Tapón

42  T118306

1 Hose

Durit

Schlauch

Flexible

43  T103972

1 Hose

Durit

Schlauch

Flexible

44  6115082M91

1 Hose

Durit

Schlauch

Flexible

45  6115081M91

1 Hose

Durit

Schlauch

Flexible

46  T103976

1 Hose

Durit

Schlauch

Flexible

47  T118305

1 Hose

Durit

Schlauch

Flexible

48  6112614M91

1 Hose

Durit

Schlauch

Flexible

49

358766X91

1

Elbow & O RIng

Coude

Kniestück

Codo

50  -

1 Elbow

Coude

Kniestück

Codo

51

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

52  6112569M91

1 Valve

Soupape

Ventil

Válvula

53

356266X1

2

Bulkhead Connector

Raccord

Verschraubung

Racor

54  T118309

1 Hose

Durit

Schlauch

Flexible

55

358722X91

2

Plug & O Ring

Bouchon

Stopfen

Tapón

56

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

57  -

1 Plug

Bouchon

Stopfen

Tapón

58  6114672M91

1 Hose

Durit

Schlauch

Flexible

59

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

60

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

61  -

1 Union

Raccord

Verschraubung

Racor

62

358724X91

1

Plug & O Ring

Bouchon

Stopfen

Tapón

63  -

1 Plug

Bouchon

Stopfen

Tapón

64

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

65  6114414M91

1 Manifold

Collecteur

Krümmer

Colector

66

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

67  3009496X1

4 Bolt

Boulon

Schraubbolzen

Perno

68  T122808

1 Hose

Durit

Schlauch

Flexible

69  T120617

1 Switch

Interrupteur

Schalter

Interruptor

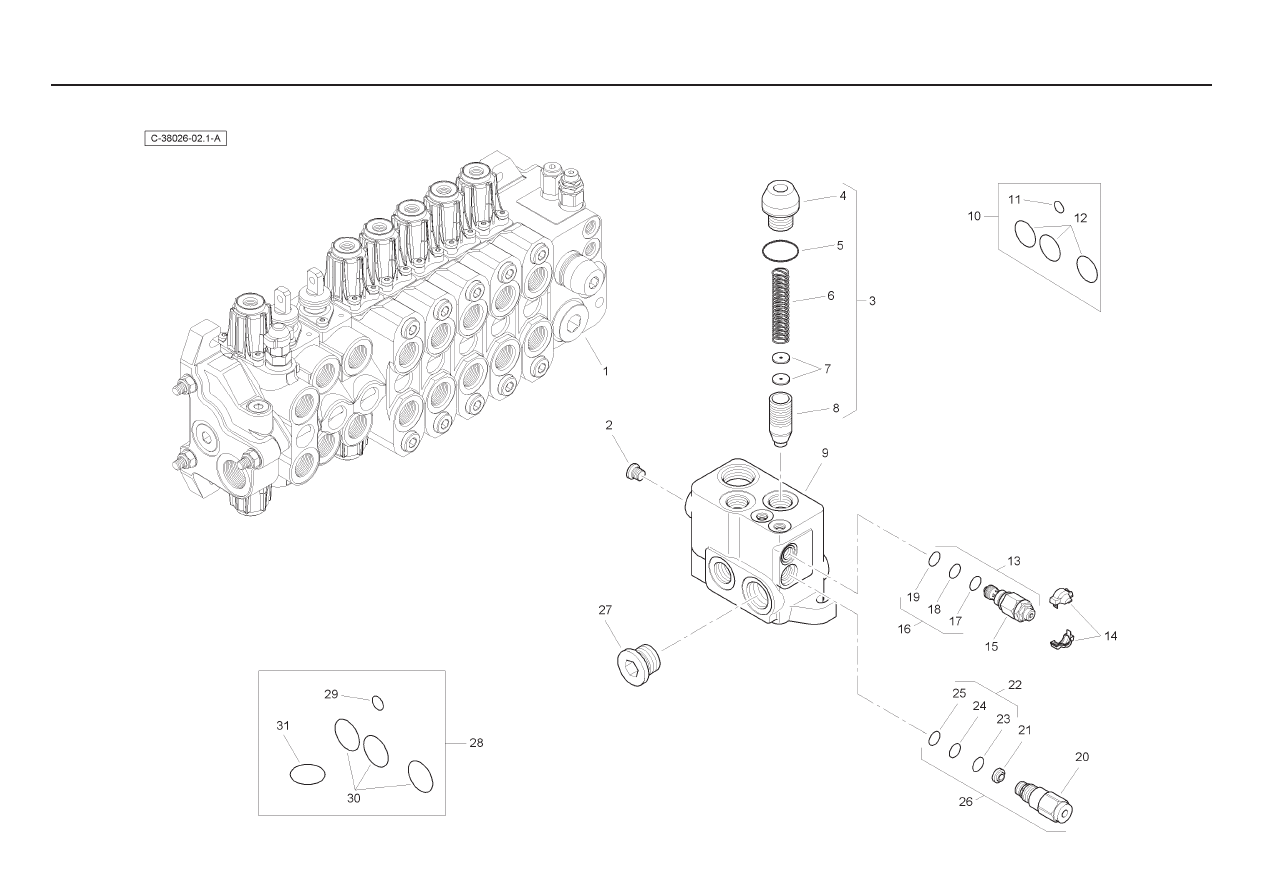

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196136M91

1        Inlet Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

-

1        Plug

Bouchon

Stopfen

Tapón

3

-

1        Kit

Jeu

Satz

Juego

4

-

1        Valve

Soupape

Ventil

Válvula

5

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

6

-

1        Spring

Ressort

Feder

Muelle

7

-

2        Element

Elément

Element

Elemento

8

-

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

9

-

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

10       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

11       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

12       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

13       6193787M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

14       -

1        Cover

Couvercle

Deckel

Cubierta

15       -

1        Valve

Soupape

Ventil

Válvula

16       -

1        Kit

Jeu

Satz

Juego

17       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

18       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

19       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

20       -

1        Valve

Soupape

Ventil

Válvula

21       -

1        Element

Elément

Element

Elemento

22       -

1        Kit

Jeu

Satz

Juego

23       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

25       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

26       6193788M91

1        Flow Regulator

Valve Anti-surdébit

Begrenzungsventil

Válv. Antisobrecaud.

27       -

1        Plug

Bouchon

Stopfen

Tapón

28       6193789M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

29

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

30       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

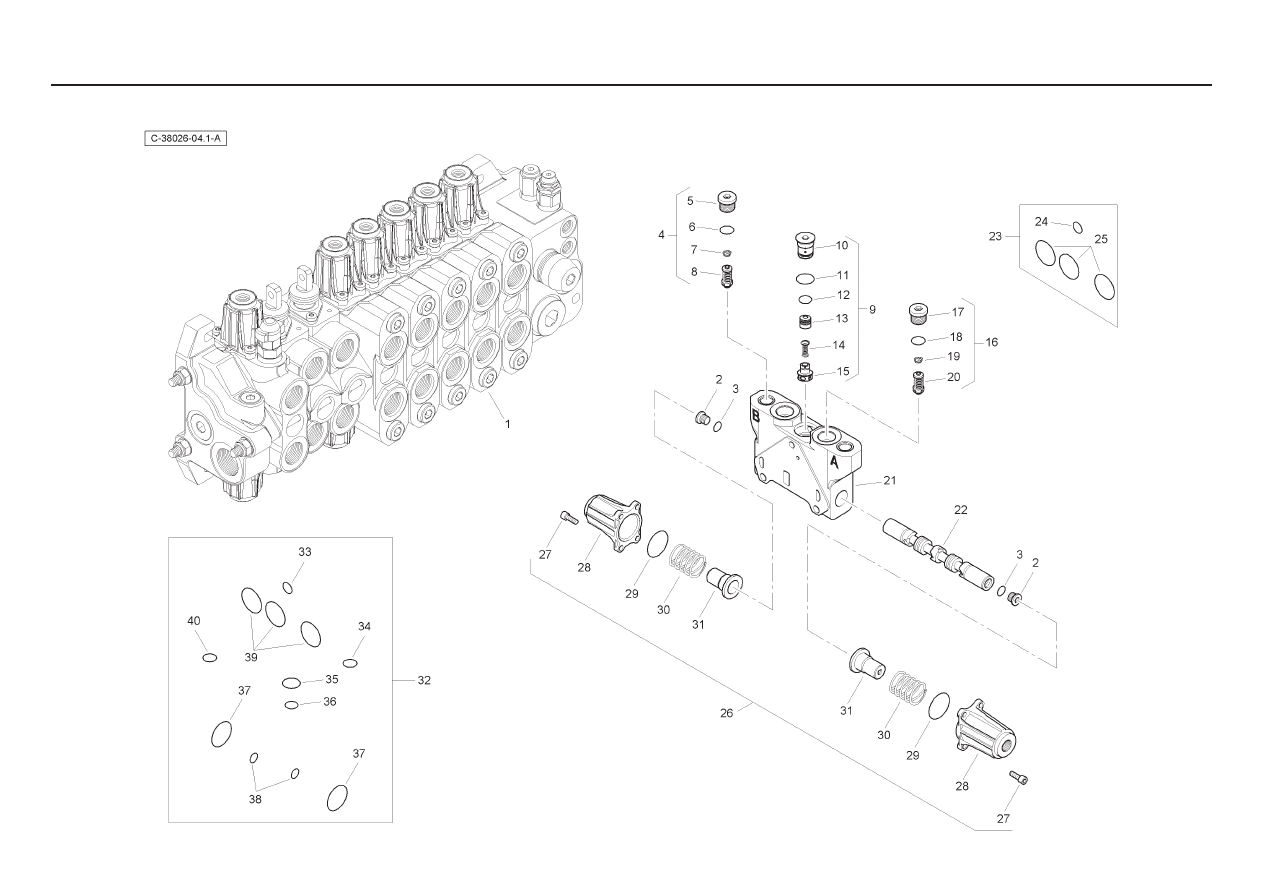

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196137M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196148M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196149M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       -

1        Spool

Tiroir

Steuerschieber

Carretel

21       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       6196143M91

1        Kit

Jeu

Satz

Juego

25       -

8        Screw

Vis

Schraube

Tornillo

26       -

2        Cap

Chapeau

Kappe

Tapa

27       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

2        Spring

Ressort

Feder

Muelle

29       -

2        Holder

Pièce Support

Halter

Sujetador

30       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

32       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

34       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

35       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

36       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196138M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

-

2        Plug

Bouchon

Stopfen

Tapón

3

-

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

4

6196150M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

5

-

1        Plug

Bouchon

Stopfen

Tapón

6

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

7

-

1        Spring

Ressort

Feder

Muelle

8

-

1        Valve

Soupape

Ventil

Válvula

9

-

1        Kit

Jeu

Satz

Juego

10       -

1        Plug

Bouchon

Stopfen

Tapón

11       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

12       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

13       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

14       -

1        Spring

Ressort

Feder

Muelle

15       -

1        Element

Elément

Element

Elemento

16       6196150M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

17       -

1        Plug

Bouchon

Stopfen

Tapón

18       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

19       -

1        Spring

Ressort

Feder

Muelle

20       -

1        Valve

Soupape

Ventil

Válvula

21       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

22       -

1        Spool

Tiroir

Steuerschieber

Carrete

23       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

24       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

25       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

26       6196143M91

1        Kit

Jeu

Satz

Juego

27       -

8        Screw

Vis

Schraube

Tornillo

28       -

2        Cap

Chapeau

Kappe

Tapa

29       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

30       -

2        Spring

Ressort

Feder

Muelle

31       -

2        Holder

Pièce Support

Halter

Sujetador

32       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

33       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

34       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

35       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

40       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

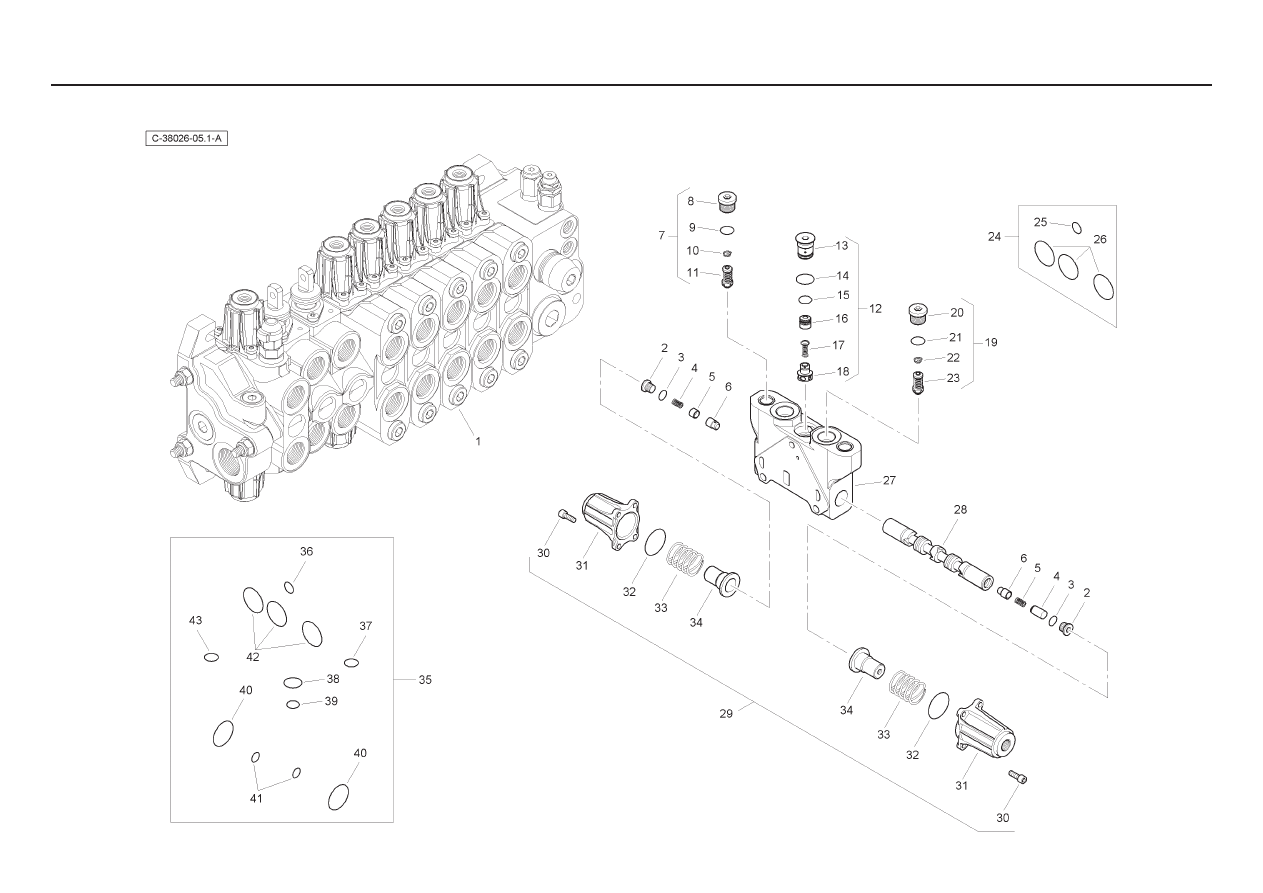

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196139M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

-

2        Plug

Bouchon

Stopfen

Tapón

3

-

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

4

-

2        Spring

Ressort

Feder

Muelle

5

-

1        Bushing

Douille

Busche

Boccola

6

-

2        Bushing

Douille

Busche

Boccola

7

6196152M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        Spring

Ressort

Feder

Muelle

11       -

1        Valve

Soupape

Ventil

Válvula

12       -

1        Kit

Jeu

Satz

Satz

13       -

1        Plug

Bouchon

Stopfen

Tapón

14       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

15       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

16       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Element

Elément

Element

Elemento

19       6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

20       -

1        Plug

Bouchon

Stopfen

Tapón

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        Spring

Ressort

Feder

Muelle

23       -

1        Valve

Soupape

Ventil

Válvula

24       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

25       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

26       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

27       -

1

Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

28       -

1        Spool

Tiroir

Steuerschieber

Carretel

29       6196143M91

1        Kit

Jeu

Satz

Juego

30       -

8        Screw

Vis

Schraube

Tornillo

31       -

2        Cap

Chapeau

Kappe

Tapa

32       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

2        Spring

Ressort

Feder

Muelle

34       -

2        Holder

Pièce Support

Halter

Sujetador

35       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

40       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

41       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

42       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Centremount - Servo - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196140M91

1        Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       -

1        Spool

Tiroir

Steuerschieber

Carretel

21       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

24       6196143M91

1        Kit

Jeu

Satz

Juego

25       -

8        Screw

Vis

Schraube

Tornillo

26       -

2        Cap

Chapeau

Kappe

Tapa

27       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

2        Spring

Ressort

Feder

Muelle

29       -

2        Holder

Pièce Support

Halter

Sujetador

30       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

32       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

33       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

34       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

35       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

36       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

37       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

38       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O















Content      ..     12      13      14      15     ..
