Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 3

4067- 16023

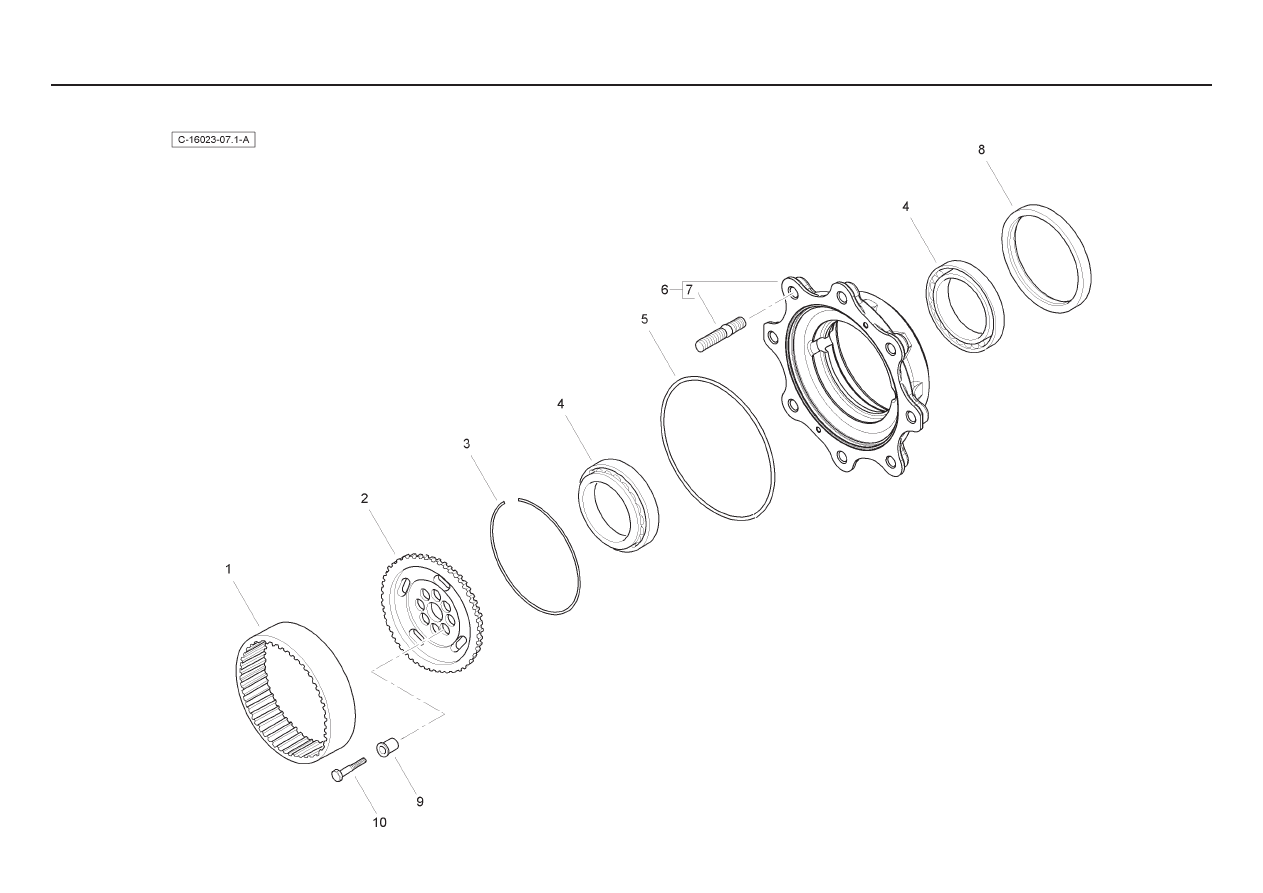

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6194925M1

2

Crown Gear

Engrenage

Zahnrad

Engranaje De Corona

2

6194924M1

2

Wheel Carrier

Porte Satellites

Trager

Portador De Rueda

3  6194923M1

2 Ring

Anneau

Ring

Aro

4  6195530M91

4 Bearing

Coussinet

Lager

Cojinete

5

6194922M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

6

6195531M91

2

Wheel Hub Kit

Jeu Moyeu

Satz Naben

Juego De Cubo

7

502823

16 Stud

Goujon

Stehbolzen

Esparrago

8

6193704M1

2

Oil Seal

Joint D´Arbre

Wellendichtring

Junta De Anillo

9

6194926M1

16 Bush

Douille

Büchse

Casquillo

10

6194927M1

16

Screw

Vis

Schraube

Tornillo

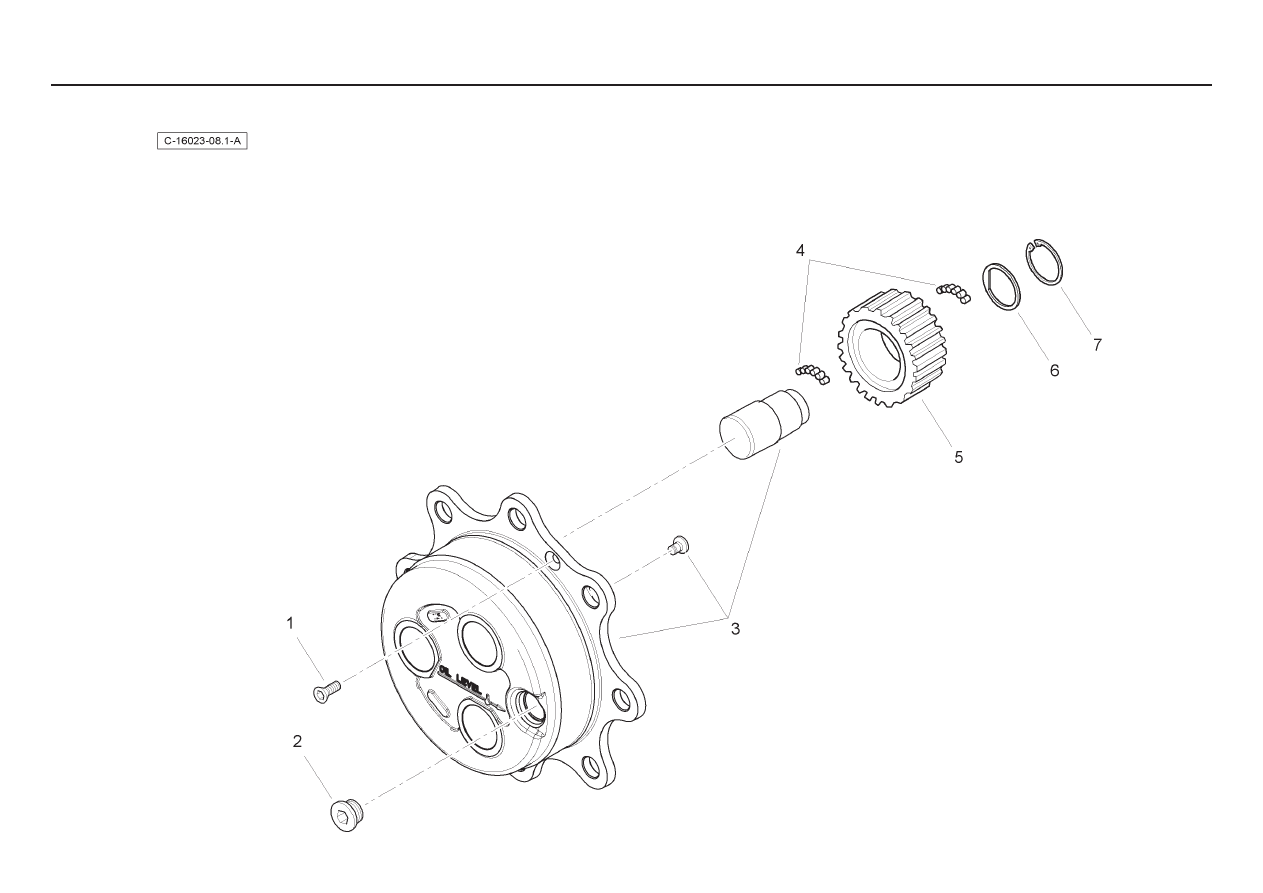

4067- 16023

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6190282M1

2 Screw

Vis

Schraube

Tornillo

2  3523632M1

2 Plug

Bouchon

VerschlStopfen

Tapón

3

6194931M91

2

Planetary Carrier Kit

Jeu Porte Satell

Satz Plangetr

Kit, Portador Planet

4

6193417M1

33.6 Needle

Aiguille

Nadel

Aguja

5  6194930M1

6 Gear

Engrenage

Zahnrad

Piñón



6  6194929M1

6 Washer

Rondelle

Unterlegscheibe

Arandela

7

6194928M1

6

Snap Ring

Fermoir

Sprengring

Anillo De Resorte

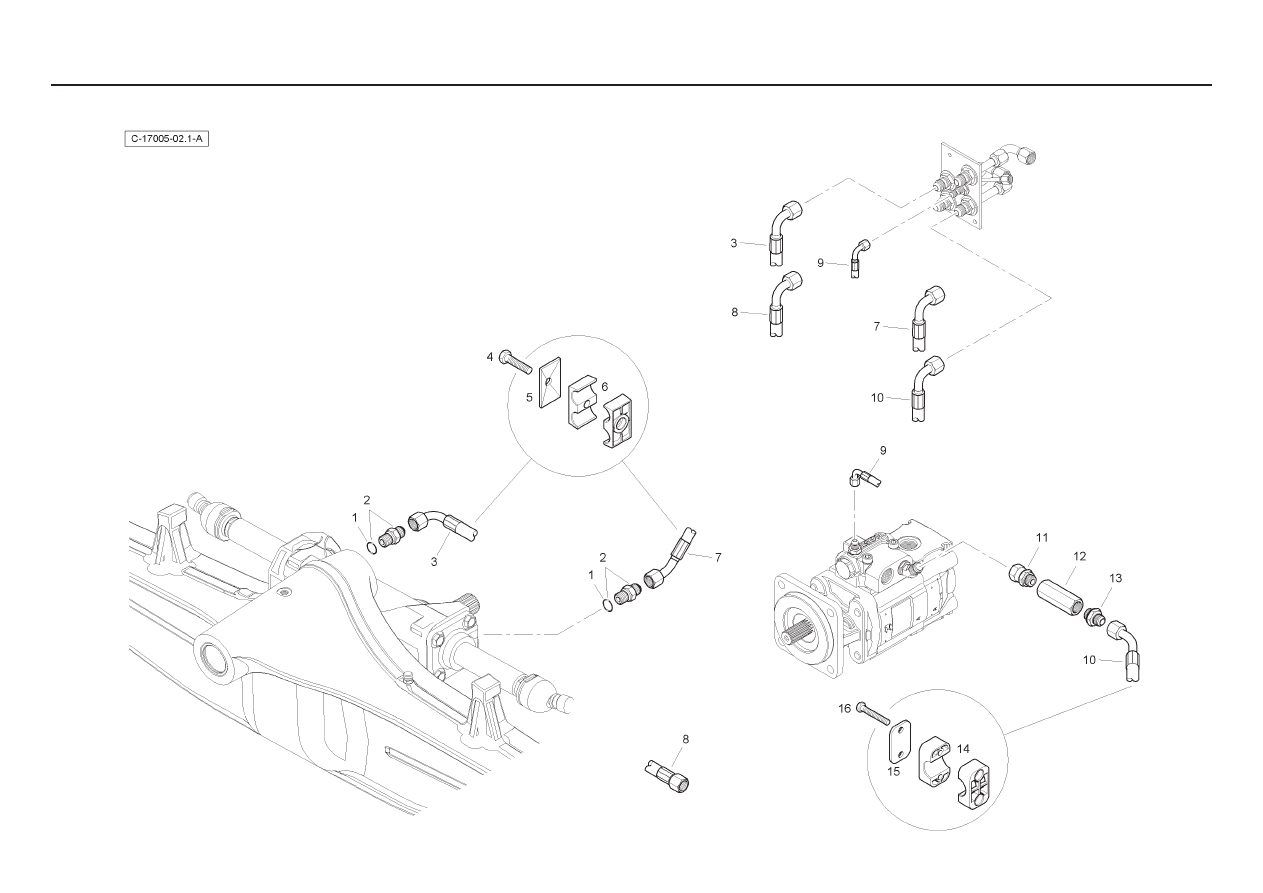

4067- 17005

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  339666X1

2 Bolt

Boulon

Maschschraube

Tornillo

2  391038X1

2 Washer

Rondelle

Scheibe

Arandela

3

T102248

1

Bulkhead Plate

Plaque

Platte

Plato

4

T101568

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

5

T101567

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

6

T101372

1

Steering Wheel

Volant Direction

Lenkrad

Volant Dirección

7  358762X91

2 Elbow

Coude

Winkelstuck

Codo

8

831497M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

10  385362X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

11  3009492X1

4 Bolt

Boulon

Schraube

Tornillo

12

T101396

1

Steering Column

Colonne Direct

Lenksäule

Columna Direcc

13  T105781

1 Lever

Levier

Hebel

Palanca

14  T105782

1 Screw

Vis

Schraube

Tornillo

15  T105780

1 Cover

Couvercle

Deckel

Cubierta

16

6115180M91

1

Orbitral

Ens Direction

Lenkeinheit

Unidad Dirección

17

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

358760X91

1

Elbow

Coude, 90°

Kniestück, 90°

Codo, 90°

19

T101569

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

20

T101565

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

21

T101566

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

22  390975X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

23  390735X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

24  356614X1

4 Nut

Ecrou

Mutter

Tuerca

25  356612X1

1 Nut

Ecrou

Mutter

Tuerca

4067- 17005

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

2

O Ring

Joint Torique

O Ring

Junta Tórica

2  3019573X91

2 Connector

Borne

Doppelnippel

Conector

3

T101563

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

4  339287X1

1 Screw

Vis

Schraube

Tornillo

5

6114550M1

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

6  6114546M1

2 Clamp

Collier

Halteschelle

Abrazadera

7

T101564

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

8

T101562

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

9

T101733

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

10

T101734

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

11  T124372

1 Connector

Borne

Doppelnippel

Conector

12

T124370

1

Check Valve

Valve Contrôle

Prüfventil

Válvula D Cierre

13  T124371

1 Connector

Borne

Doppelnippel

Conector

14  6114539M1

2 Clamp

Collier

Halteschelle

Abrazadera

15

1462583M1

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

16  339229X1

2 Bolt

Boulon

Schraubbolzen

Perno

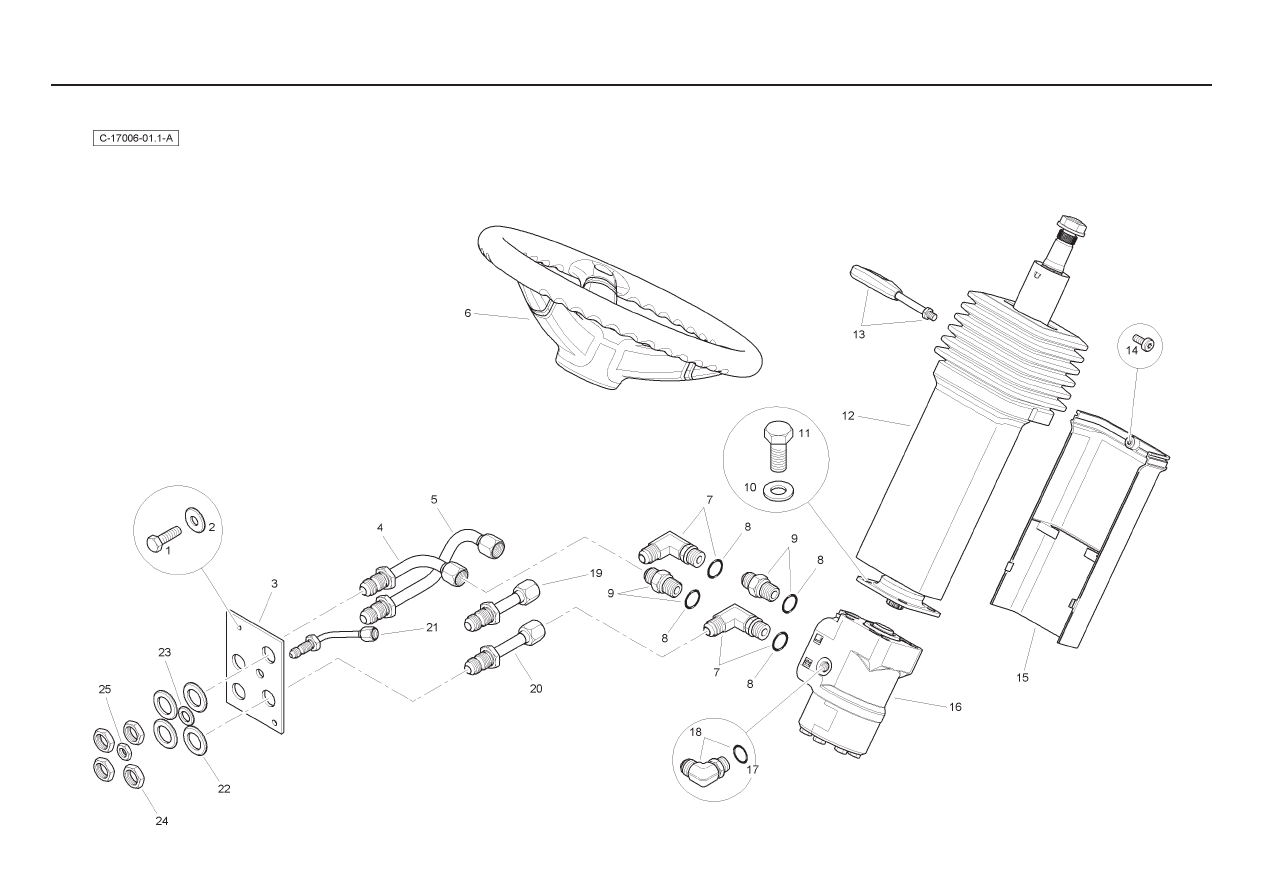

4067- 17006

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  339666X1

2 Bolt

Boulon

Maschschraube

Tornillo

2  391038X1

2 Washer

Rondelle

Scheibe

Arandela

3

T102248

1

Bulkhead Plate

Plaque

Platte

Plato

4

T101568

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

5

T101567

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

6

T101372

1

Steering Wheel

Volant Direction

Lenkrad

Volant Dirección

7  358762X91

2 Elbow

Coude

Winkelstuck

Codo

8

831497M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

358743X91

2

Connector & O Ring

Borne

Doppelnippel

Unión

10  385362X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

11  3009492X1

4 Bolt

Boulon

Schraube

Tornillo

12

T101396

1

Steering Column

Colonne Direct

Lenksäule

Columna Direcc

13  T105781

1 Lever

Levier

Hebel

Palanca

14  T105782

1 Screw

Vis

Schraube

Tornillo

15  T105780

1 Cover

Couvercle

Deckel

Cubierta

16

6115180M91

1

Orbitral

Ens Direction

Lenkeinheit

Unidad Dirección

17

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

358760X91

1

Elbow

Coude, 90°

Kniestück, 90°

Codo, 90°

19

T101569

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

20

T101565

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

21

T101566

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

22  390975X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

23  390735X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

24  356614X1

4 Nut

Ecrou

Mutter

Tuerca

25  356612X1

1 Nut

Ecrou

Mutter

Tuerca

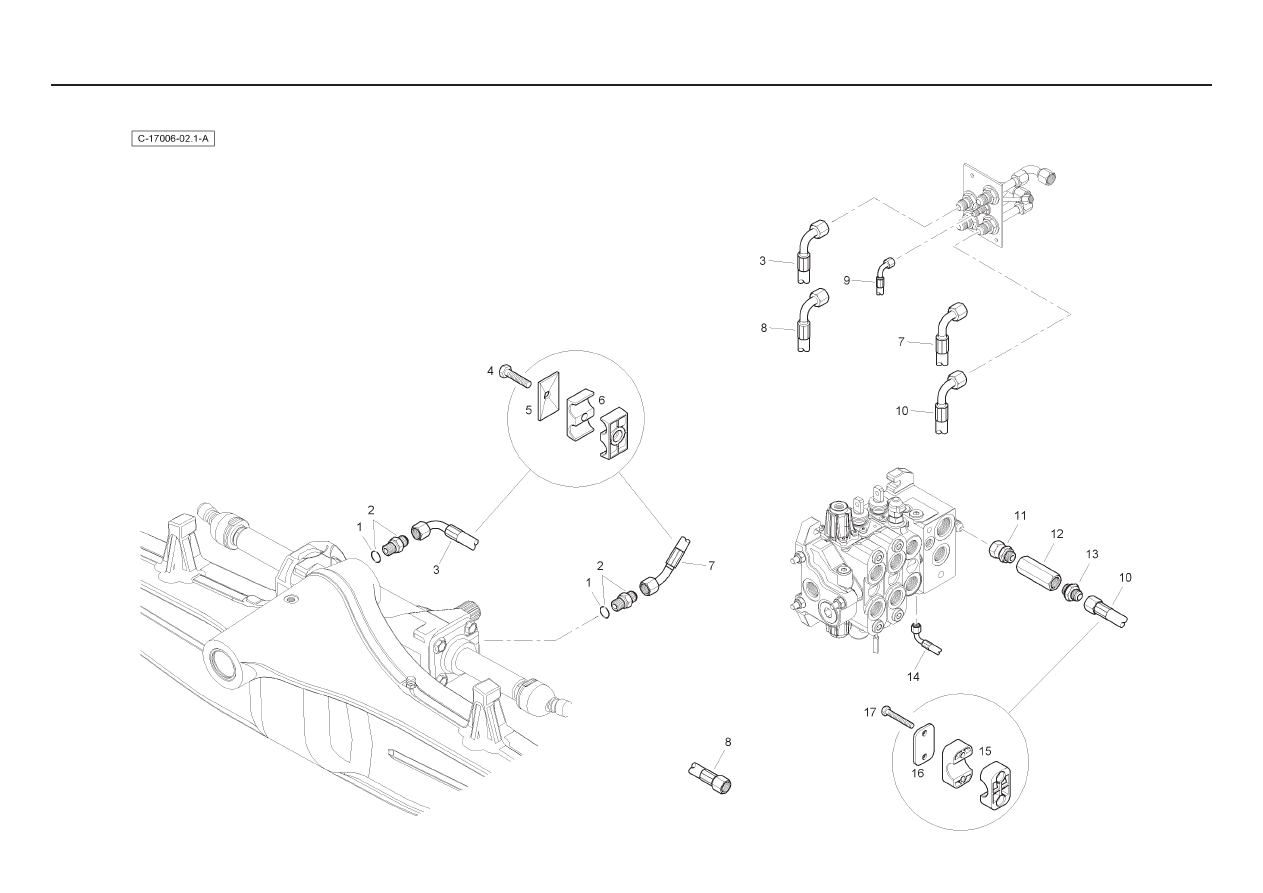

4067- 17006

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

2

O Ring

Joint Torique

O Ring

Junta Tórica

2  3019573X91

2 Connector

Borne

Doppelnippel

Conector

3

T101563

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

4  339287X1

1 Screw

Vis

Schraube

Tornillo

5

6114550M1

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

6  6114546M1

2 Clamp

Collier

Halteschelle

Abrazadera

7

T101564

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

8

T101562

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

9

6112042M91

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

10

6112032M91

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

11  T124372

1 Connector

Borne

Doppelnippel

Conector

12

T124370

1

Check Valve

Valve Contrôle

Prüfventil

Válvula D Cierre

13  T124371

1 Connector

Borne

Doppelnippel

Conector

14

T118309

1

Hose Assy.

Ensemble Durit

Schlauch Kpl

Con.De Manguera

15  6114539M1

2 Clamp

Collier

Halteschelle

Abrazadera

16

1462583M1

1

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

17  339229X1

2 Bolt

Boulon

Schraubbolzen

Perno

4067- 20011W

Item Part No.

Qty.

English

French

German

Spanish

Remarks

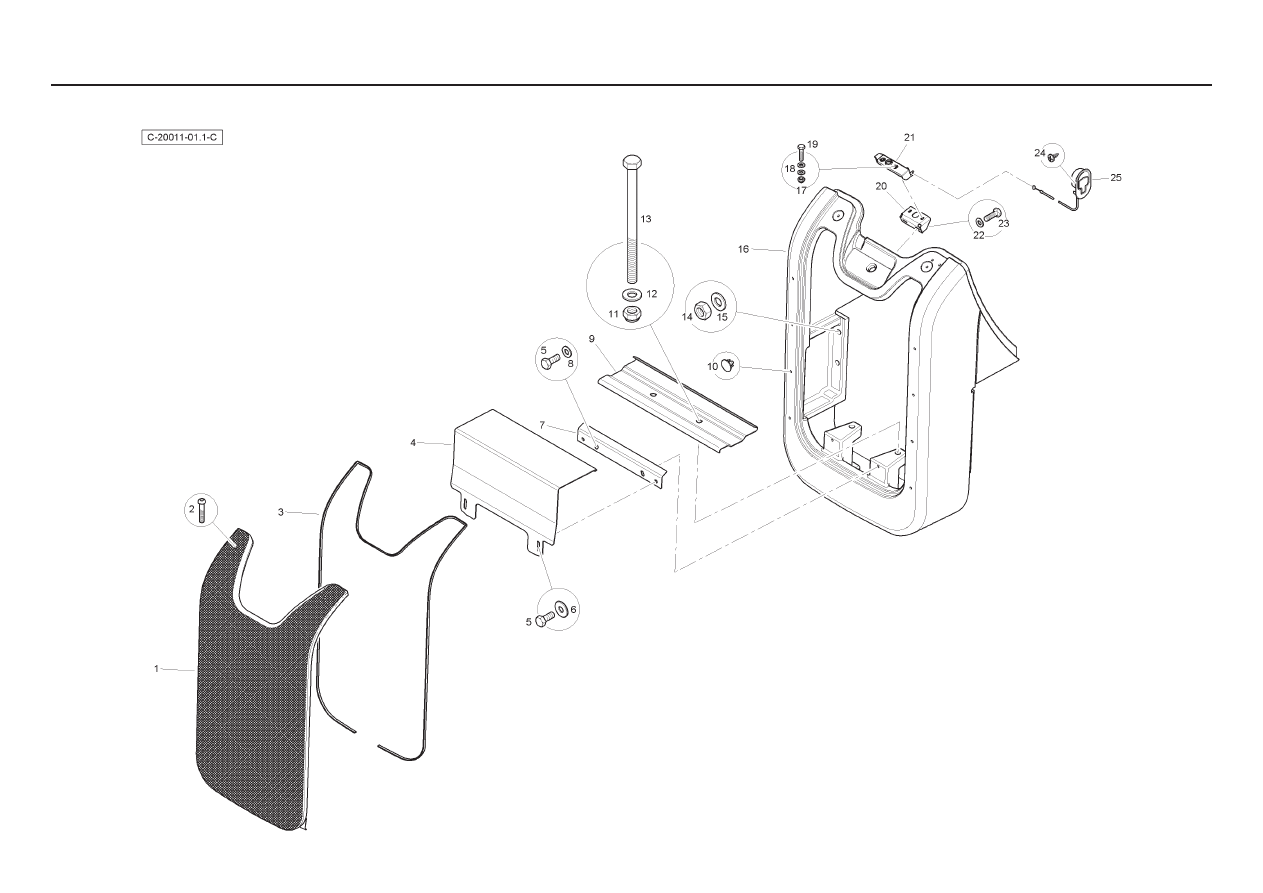

1  T101571

1 Grille

Grille

Grill

Rejilla

2  T117865

2 Screw

Vis

Schraube

Tornillo

3  T103432

1 Seal

Joint

Dichtring

Retén

4

T101534

1

Battery Cover

Couvercle

Deckel

Cubierta

5  3009492X1

4 Bolt

Boulon

Schraubbolzen

Perno

6  390597X1

2 Washer

Rondelle

Scheible

Arandela

7

T101693

1

Battery Clamp

Collier

Halteschelle

Abrazadera

8  390734X1

2 Washer

Rondelle

Scheible

Arandela

9

6114915M1

1

Battery Tray

Plateau

Mulde

Bandeja

10

T103410

8

Fir Tree Button

Bouton

Knopftaste

Pulsador

11  1442739X1

2 Nut

Ecrou

Mutter

Tuerca

12  1441664X1

2 Washer

Rondelle

Scheibe

Arandela

13  MS35-250

2 Bolt

Boulon

Schraubbolzen

Perno

14  339034X1

4 Nut

Ecrou

Mutter

Tuerca

15  3019575X1

4 Washer

Rondelle

Scheibe

Arandela

16

6114503M1W01

1

Hardnose Casting

Pièce Coulée

Gußteil

Fundición

17  1441500X1

2 Nut

Ecrou

Mutter

Tuerca

18  390971X1

4 Washer

Rondelle

Scheibe

Arandela

19  339804X1

2 Bolt

Boulon

Schraubbolzen

Perno

20  T116884

1 Bracket

Support

Haltearm

Soporte

21

T112278

1

Bonnet Catch

Loquet Porte

Falle

Fijador

22  390972X1

2 Washer

Rondelle

Scheibe

Arandela

23  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

24  3516218M2

2 Screw

Vis

Schraube

Tornillo

25  T102367

1 Cable

Câble

Kabel

Cable

4067- 20011Y

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T101571

1 Grille

Grille

Grill

Rejilla

2  T117865

2 Screw

Vis

Schraube

Tornillo

3  T103432

1 Seal

Joint

Dichtring

Retén

4

T101534

1

Battery Cover

Couvercle

Deckel

Cubierta

5  3009492X1

4 Bolt

Boulon

Schraubbolzen

Perno

6  390597X1

2 Washer

Rondelle

Scheible

Arandela

7

T101693

1

Battery Clamp

Collier

Halteschelle

Abrazadera

8  390734X1

2 Washer

Rondelle

Scheible

Arandela

9

6114915M1

1

Battery Tray

Plateau

Mulde

Bandeja

10

T111630

8

Fir Tree Button

Bouton

Knopftaste

Pulsador

11  1442739X1

2 Nut

Ecrou

Mutter

Tuerca

12  1441664X1

2 Washer

Rondelle

Scheibe

Arandela

13  MS35-250

2 Bolt

Boulon

Schraubbolzen

Perno

14  339034X1

4 Nut

Ecrou

Mutter

Tuerca

15  3019575X1

4 Washer

Rondelle

Scheibe

Arandela

16

6114503M1Y02

1

Hardnose Casting

Pièce Coulée

Gußteil

Fundición

17  1441500X1

2 Nut

Ecrou

Mutter

Tuerca

18  390971X1

4 Washer

Rondelle

Scheibe

Arandela

19  339804X1

2 Bolt

Boulon

Schraubbolzen

Perno

20  T116884

1 Bracket

Support

Haltearm

Soporte

21

T112278

1

Bonnet Catch

Loquet Porte

Falle

Fijador

22  390972X1

2 Washer

Rondelle

Scheibe

Arandela

23  339761X1

2 Bolt

Boulon

Schraubbolzen

Perno

24  3516218M2

2 Screw

Vis

Schraube

Tornillo

25  T102367

1 Cable

Câble

Kabel

Cable

4067- 21020

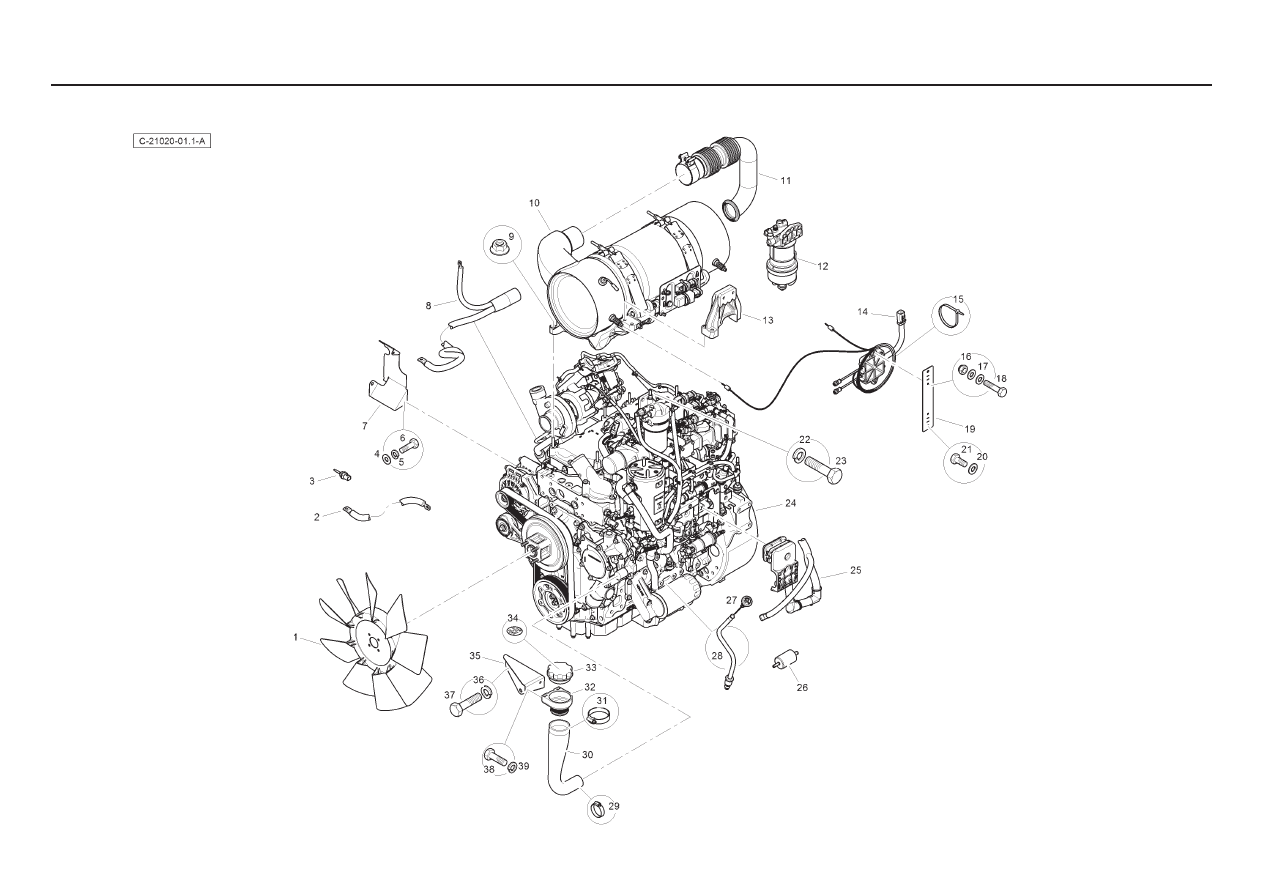

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6110111M91

1 Fan

Ventilateur

Lüfter

Ventilador

2  T120995

1 Harness

Faisceau

Beschirrung

Arnés

3  T119787

1 Sensor

Détecteur

Sensor

Detector

4  390971X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

5  339375X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

6  339560X1

2 Bolt

Boulon

Schraubbolzen

Perno

7

T122929

1

Heatshield

Garant thermique

Hitzeschutz

Pantalla térmica

8  T123801

1 Cable

Câble

Kabel

Cable

9  -

6 Nut

Ecrou

Mutter

Tuerca

10

T124045

1

Aftertreatment

Assembly

- - -

11  T124047

1 Pipe

Canalisation

Rohrleitung

Tubo

12

T121862

1

Filter

Filtre Filter Filtro

13

T124046

1

Mounting Bracket

Support De Fixation

Befestigung

Soporte De Fijación

14

T124050

1

Sensor Module

Détecteur Module

Sensor Model

Detector Módulo

15

1664405M1

4

Tie

Attache

KupplStange

Barra de enlace

16  1441500X1

2 Nut

Ecrou

Mutter

Tuerca

17  390971X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

18  339262X1

2 Bolt

Boulon

Schraubbolzen

Perno

19

T125621

1

Bracket

Support fixation

Haltearm

Soporte

20  390972X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

21  339228X1

2 Bolt

Boulon

Schraubbolzen

Perno

22  339376X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

23  3009493X1

2 Bolt

Boulon

Schraubbolzen

Perno

24

T113705

1

Engine 100HP

Moteur

Motor

Motor

25  T118083

1 Harness

Faisceau

Beschirrung

Arnés

26  T124048

1 Strainer

Crépine

Filtersieb

Colador

27

T125617

1

Oil Level Gauge

 Huile Jauge Carburant

Öl KraftstMeßger

Aceite ndic.Combust.

28  T125542

1 Tube

Tube

Rohr

Tubo

29

3517738M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

30  T117108

1 Hose

Durit

Schlauch

Flexible

31

3517414M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

32

T121492

1

Body, Filter

Corps de filtre

Filterkörper

Cuerpo de filtro

33  T121494

1 Cap

Chapeau

Kappe

Tapa

34  T124512

1 Decal

Décalcomanie

Aufkleber

Calcomanía

35

T117109

1

Bracket

Support fixation

Haltearm

Soporte

4067- 21020

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  339376X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

37  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

38  339560X1

2 Bolt

Boulon

Schraubbolzen

Perno

39  339375X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

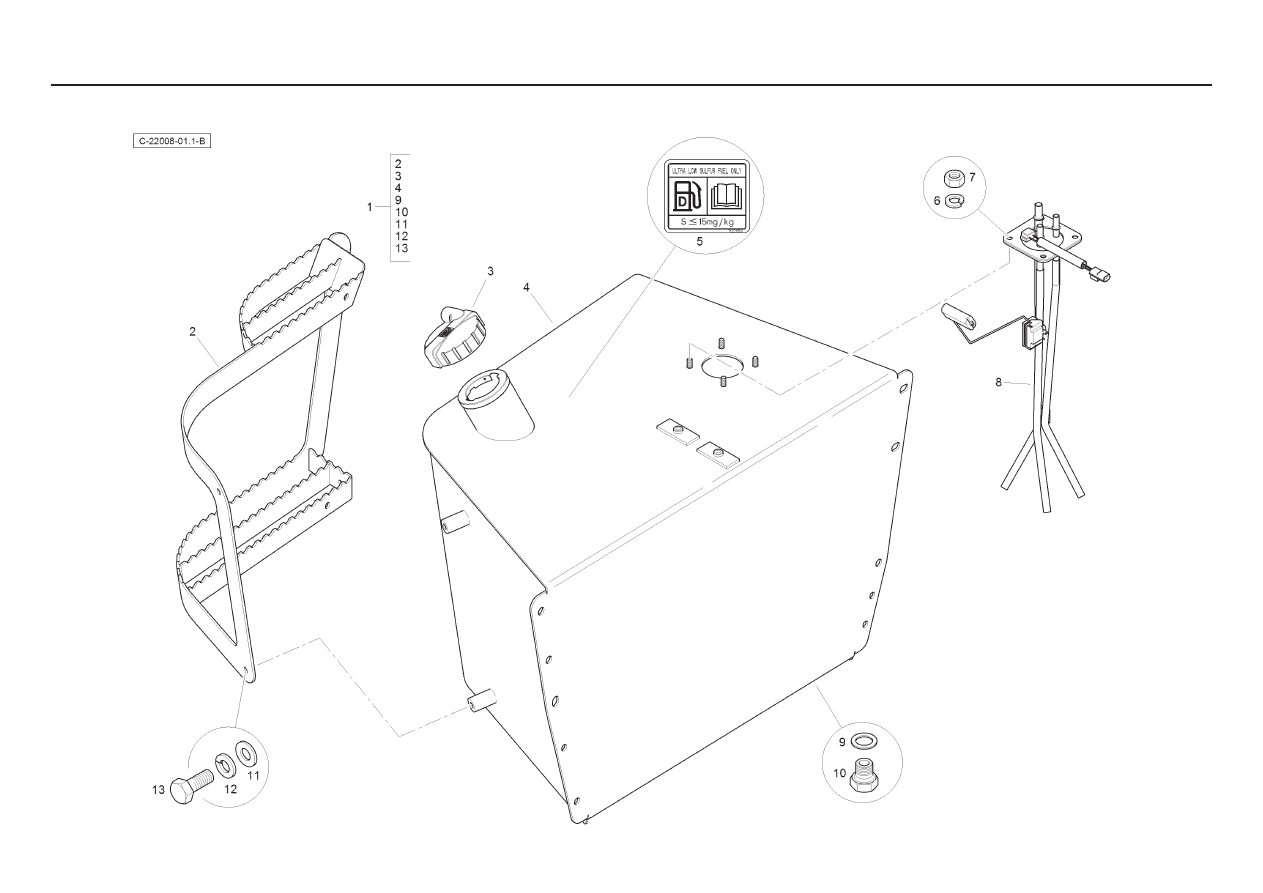

4067- 22008

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T102778

1

Fuel Tank Assembly

Réservoir carb.

Krftst.Behlter

Tanque de combust.

2  T102784

1 Step

Marchepied

Trittbrett

Escalón

3

6112530M

1

Filler Cap

Bouchon Réservoi

Tankverschluß

Tapa De Depósito

4

T102779

1

Fuel Tank

Réservoir carb.

Krftst.Behlter

Tanque de combust.

5  T122859

1 Decal

Décalcomanie

Aufkleber

Calcomanía

6  339374X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

7  339169X1

4 Nut

Ecrou

Mutter

Tuerca

8

T120805

1

Fuel Sender Unit

Emetteur

Geber

Emisor

9

1476281X

1

Seal

Joint étanchéité

Dichtring

Retén

10  376501X1

1 Plug

Bouchon

VerschlStopfen

Tapón

11  390734X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

12  339376X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

13  3009492X1

4 Bolt

Boulon

Schraubbolzen

Perno

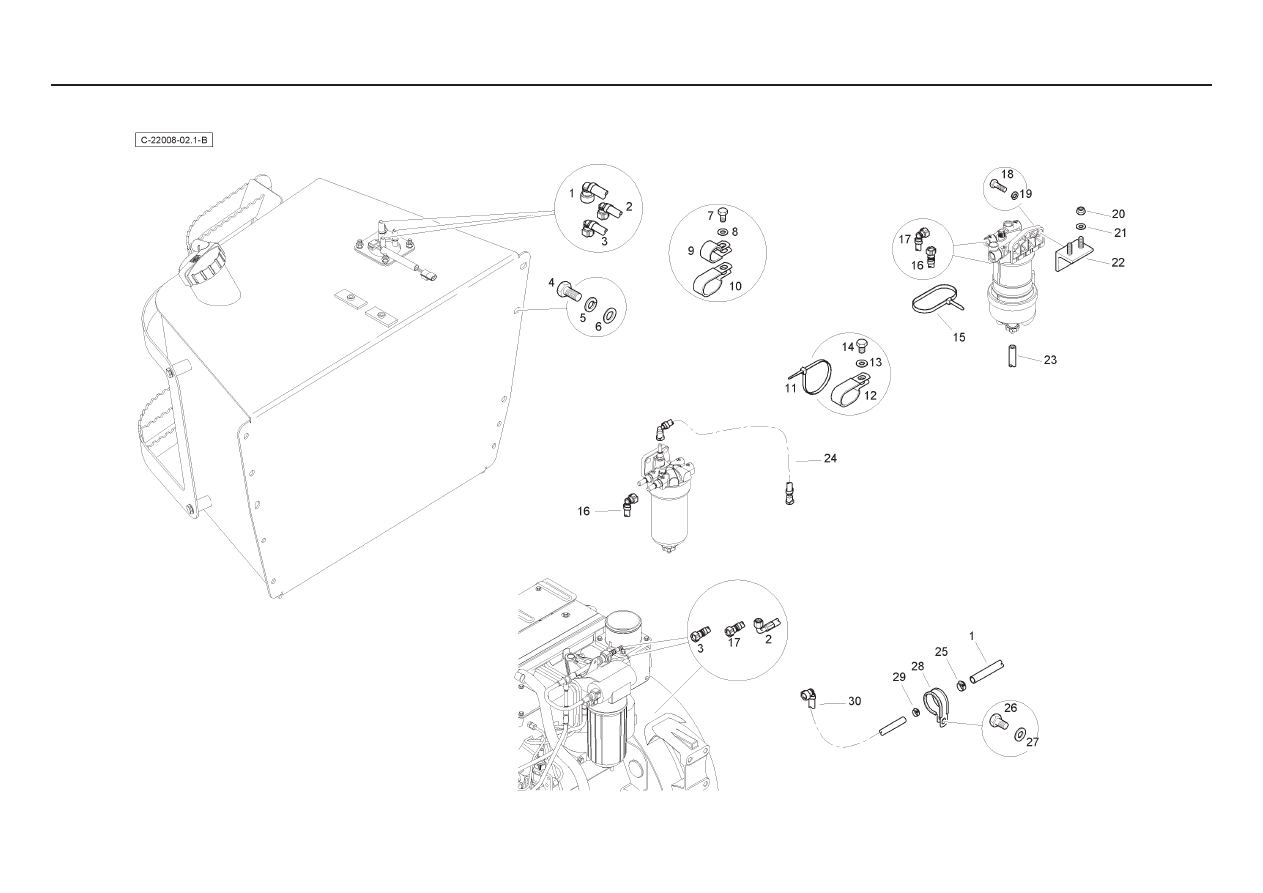

4067- 22008

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T119757

1 Hose

Durit

Schlauch

Flexible

2  T119763

1 Hose

Durit

Schlauch

Flexible

3  T119762

1 Hose

Durit

Schlauch

Flexible

4  3009505X1

4 Bolt

Boulon

Schraubbolzen

Perno

5  339369X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

6  391212X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

7  339124X1

2 Bolt

Boulon

Schraubbolzen

Perno

8  390972X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

9  360643X

2 Clip

Circlip

Schelle

Clip

10  T121245

2 Clip

Circlip

Schelle

Clip

11

1862425M1

6

Tie

Attache

KupplStange

Barra de enlace

12  T121245

2 Clip

Circlip

Schelle

Clip

13  390972X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

14  339169X1

2 Nut

Ecrou

Mutter

Tuerca

15

724497M1

1

Tie

Attache

KupplStange

Barra de enlace

16  T119760

1 Hose

Durit

Schlauch

Flexible

17  T119759

1 Hose

Durit

Schlauch

Flexible

18  3009493X1

2 Bolt

Boulon

Schraubbolzen

Perno

19  339376X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

20  1440329X1

2 Nut

Ecrou

Mutter

Tuerca

21  390734X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

22

T121955

1

Bracket

Support fixation

Haltearm

Soporte

23  6110208M3

1 Hose

Durit

Schlauch

Flexible

24  T119761

1 Hose

Durit

Schlauch

Flexible

25

3517410M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

26  339228X1

1 Bolt

Boulon

Schraubbolzen

Perno

27  390972X1

1 Washer

Rondelle

Unterlegscheibe

Arandela

28  T121871

1 Clip

Circlip

Schelle

Clip

29  3517737M1

1 Clip

Circlip

Schelle

Clip

30  T119758

1 Hose

Durit

Schlauch

Flexible

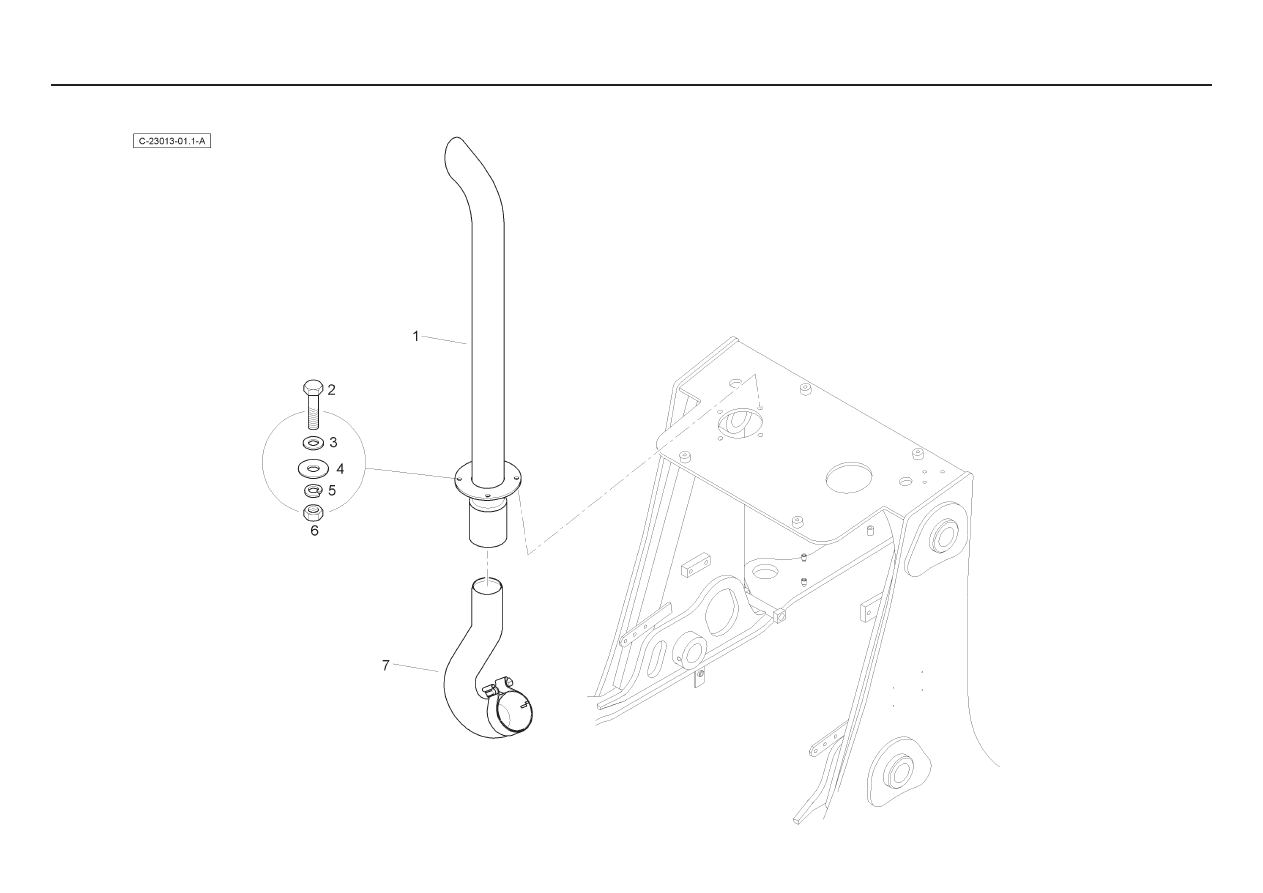

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T116725

1

Stack Welded Assembly

Pot D’échappement

Auslassrohr

Tubo De Escape

2  -

4 Bolt

Boulon

Schraubbolzen

Perno

3  385361X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

4  391039X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

5  339374X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

6  339169X1

4 Nut

Ecrou

Mutter

Tuerca

7

T114645

1

Pipe, Exhaust

Tuyau échappe.

Auspuffrohr

Manguito escape

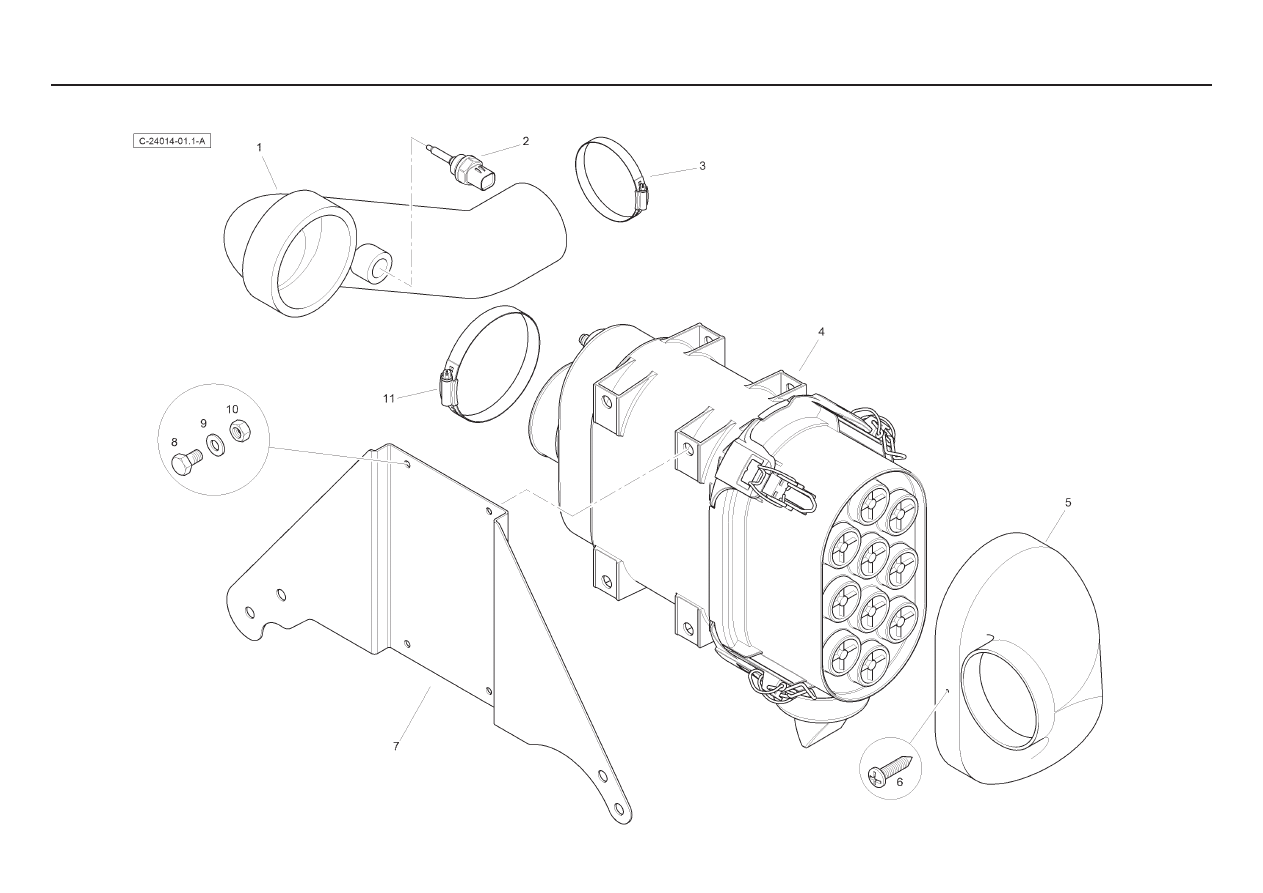

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T117090

1 Hose

Durit

Schlauch

Flexible

2  T119787

1 Sensor

Détecteur

Sensor

Detector

3

3517415M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

4

T117083

1

Air Cleaner

Filtre Air

Luftfilter

Filtro De Aire

5  T117091

1 Cowl

Garant

Aufsatz

Caperuza

6  365937X1

2 Screw

Vis

Schraube

Tornillo

7

T116173

1

Bracket

Support fixation

Haltearm

Soporte

8  339560X1

4 Bolt

Boulon

Schraubbolzen

Perno

9  391039X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

10  394367X1

4 Nut

Ecrou

Mutter

Tuerca

11  3517729M1

1 Clip

Circlip

Schelle

Clip

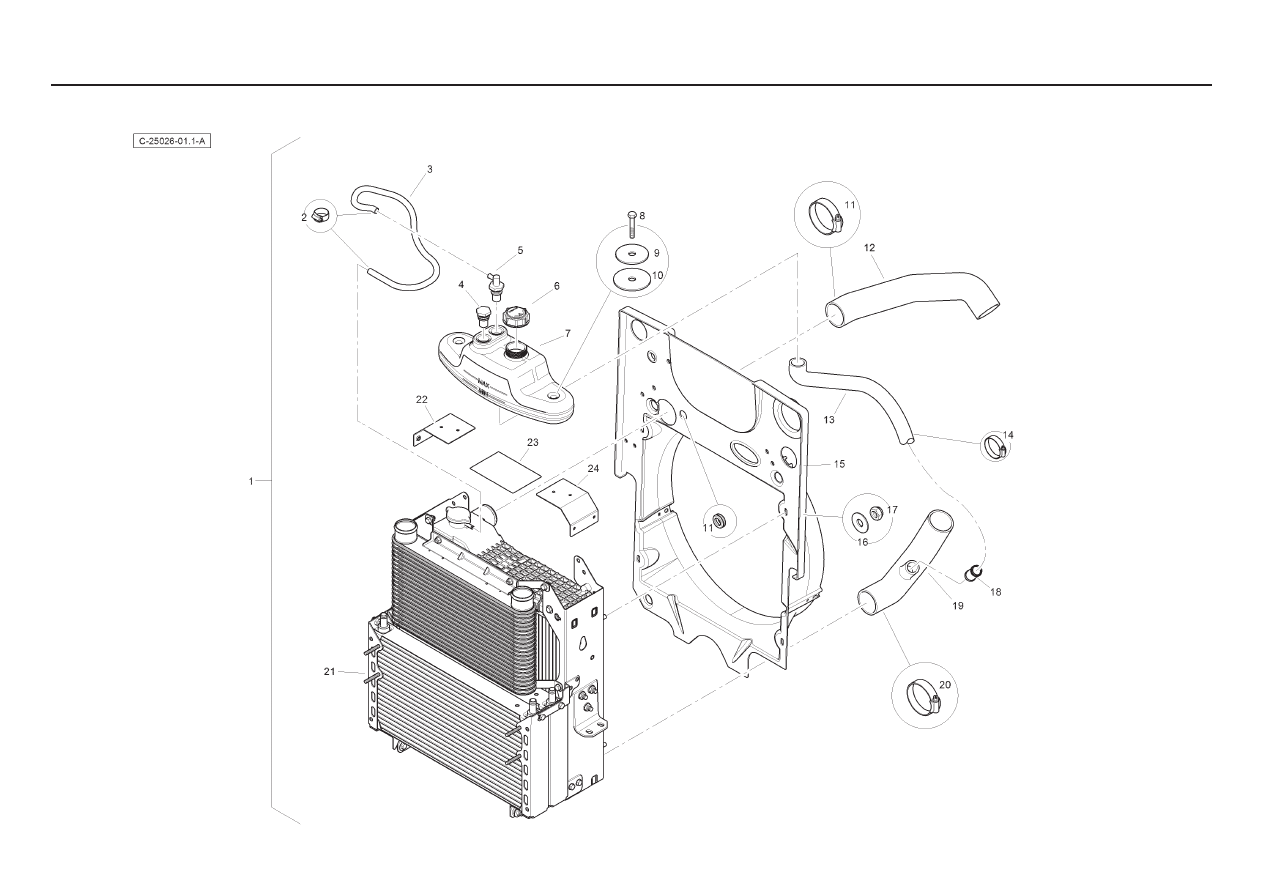

- Radiator Assembly

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T116469

1

Cooling Pack Assembly

Efroidisseur

Kühlaggregat

Enfriador

2  3517737M1

2 Clip

Circlip

Schelle

Clip

3  T116029

1 Hose

Durit

Schlauch

Flexible

4  T124481

1 Fitting

Montage

AnschlVerschrbg

Accesorio

5  T122847

1 Insert

Douille

Einsatzstück

Inserción

6  -

1 Cap

Chapeau

Kappe

Tapa

7  T122848

1 Tank

Réservoir

Tank

Tanque

8  339136X1

2 Bolt

Boulon

Schraubbolzen

Perno

9  T122979

2 Washer

Rondelle

Unterlegscheibe

Arandela

10  T122978

4 Washer

Rondelle

Unterlegscheibe

Arandela

11

3517415M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

12  T125159

1 Hose

Durit

Schlauch

Flexible

13  T125164

1 Hose

Durit

Schlauch

Flexible

14

3517738M1

3

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

15

T117924

1

Fan Cowl

Garant

Aufsatz

Caperuza

16  391039X1

8 Washer

Rondelle

Unterlegscheibe

Arandela

17  394367X1

8 Nut

Ecrou

Mutter

Tuerca

18  T117459

1 Connector

Borne

Doppelnippel

Conector

19

T116018

1

Radiator Hose

Flexible

Schlauch

Tubo Flexible

20

3517415M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

21

T116468

1

Cooler Assy

Refroidisseur

Kühlaggregat

Enfriador

22

T122589

1

Bracket

Support fixation

Haltearm

Soporte

23

T125514

1

Hose Protector

Protecteur

Schutz

Protector

24

T122589

1

Bracket

Support fixation

Haltearm

Soporte

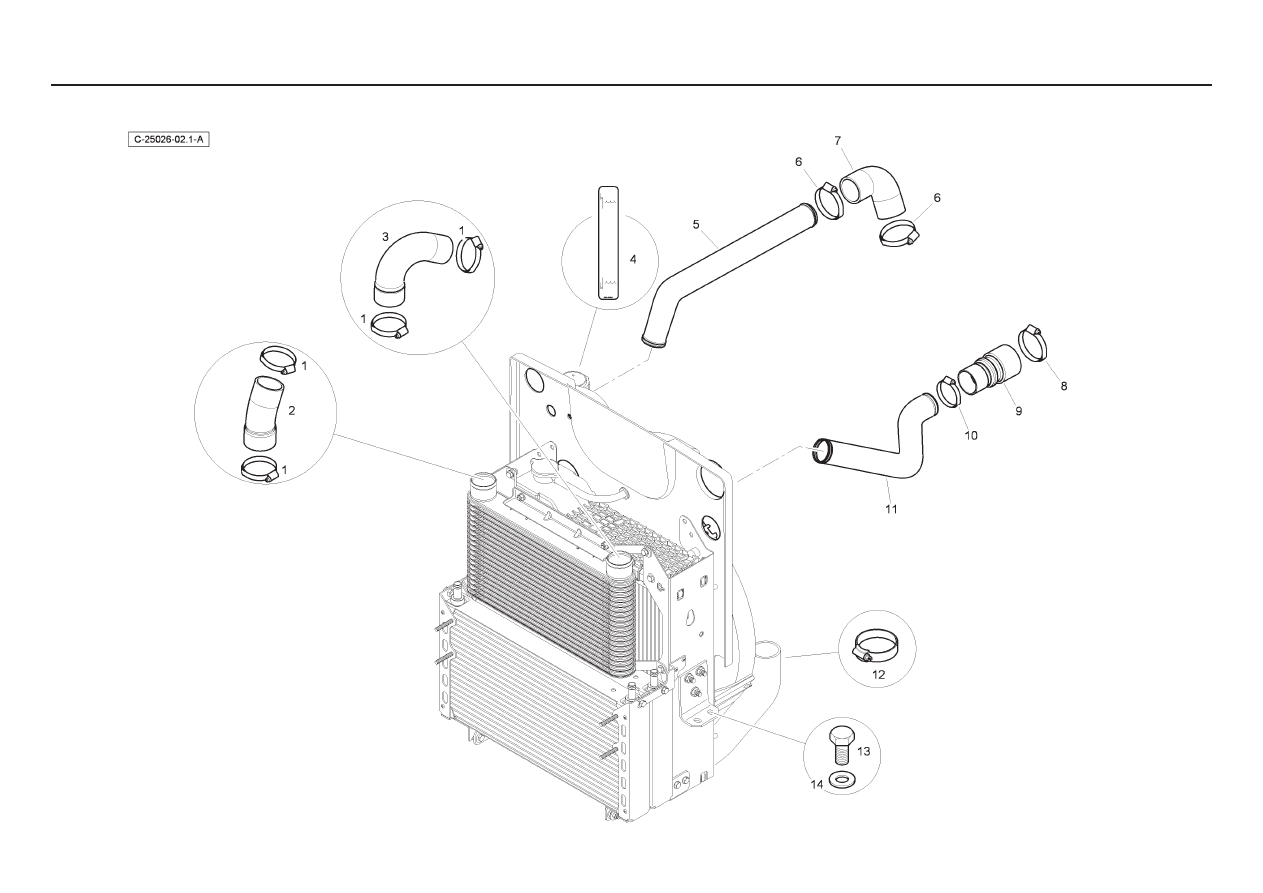

- Charge Air Tubes

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114400M1

4

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

2

T120069

1

Charge Air Hose

Durit

Schlauch

Flexible

3

T120076

1

Charge Air Hose

Durit

Schlauch

Flexible

4  6100661M1

1 Decal

Décalcomanie

Aufkleber

Calcomanía

5

T116077

1

Charge Air Pipe

Tuyau Air

Ansaugleitung

Manguito Aire

6

6114400M1

2

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

7

T116079

1

Charge Air Pipe

Tuyau Air

Ansaugleitung

Manguito Aire

8

6114400M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

9

T116084

1

Charge Air Pipe

Tuyau Air

Ansaugleitung

Manguito Aire

10

6114400M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

11

T116078

1

Charge Air Pipe

Tuyau Air

Ansaugleitung

Manguito Aire

12

3517415M1

1

Clip, Hose

Collier durit

Schlauchschelle

Clip,manguera

13  3009505X1

4 Bolt

Boulon

Schraubbolzen

Perno

14  385363X1

4 Washer

Rondelle

Unterlegscheibe

Arandela
