Terex BACKHOE LOADER 970. Parts Manual (2010) - page 68





Quick Attach, Digger

- Centremount Solenoid Valve

4067 90032

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90032c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

2145

Quick Attach, Digger

- Centremount Telescopic Dipper - Boom 4.5m - Less Q/A

4067 90033

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

3

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

4

T101116

2

Hose Assy - Fully Hydraulic Q/A

Ensemble Durit

Schlauch Kpl

Con. De Manguera

5

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

6

371089X1

2

Elbow 45 Deg

Coude, 45

Kniestück, 45°

Codo, 45°

7

6102922M92

2

Hose-Miller Q/Attach Hyd.

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

8

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

9

3521945M95

1

Hose Assy. - Digger Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

Yellow

9

6111272M91

1

Hose Assembly - Q/Attach Boom

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

Black

10

#HOSE ASSY

2

Hose Assy

Hose Assy

Hose Assy

Hose Assy

90033c02.1 11

11

3517732M1

1

Clip, Hose

Collier Durit

Schlauchschelle

Argolla De Fijación

12

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

13

1664405M1

6

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

14

3517731M1

1

Clamp-Hose

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

15

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

16

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

17

6102490M1

1

Relay-Micro

Relais

Relais

Relé

18

356577X1

2

Cap Blanking 7/16 Jic

Chapeau

Kappe

Sombrerete

19

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

20

390597X1

2

Washer, Large - M10

Rondelle

Scheible

Arandela

21

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

22

6112498M1

1

Bracket

Support Fixation

Haltearm

Pata De Fijación

®

2147

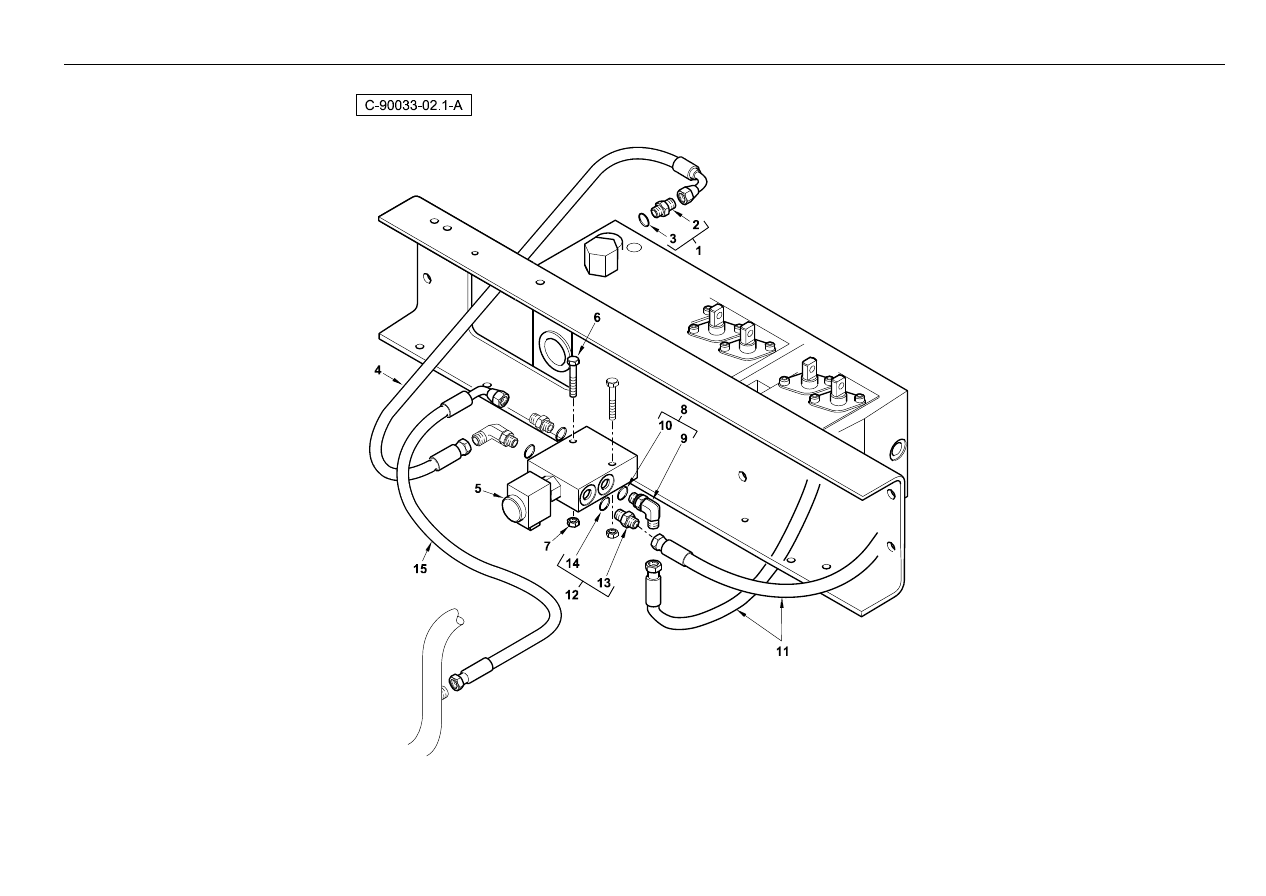

Quick Attach, Digger

- Centremount Telescopic Dipper - Boom 4.5m - Less Q/A

4067 90033

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90033c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6111273M91

1

Hose Assembly - Q/Attach

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

11

6102806M91

1

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

Yellow

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

2149

Quick Attach, Digger

- Centremount Solenoid Valve

4067 90033

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

2

#BODY

1

Body

Body

Body

Body

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

2151

Quick Attach, Digger

- Centremount Telescopic Dipper - Boom 4.9m - Less Q/A

4067 90034

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

3

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

4

T101116

2

Hose Assy - Fully Hydraulic Q/A

Ensemble Durit

Schlauch Kpl

Con. De Manguera

5

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

6

371089X1

2

Elbow 45 Deg

Coude, 45

Kniestück, 45°

Codo, 45°

7

6102922M92

2

Hose-Miller Q/Attach Hyd.

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

8

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

9

3518145M91

2

Hose Assy

Flexible

Schlauch Kpl

Flexible, Conj.

10

#HOSE ASSY

2

Hose Assy

Hose Assy

Hose Assy

Hose Assy

90034c02.1 11

11

3517732M1

1

Clip, Hose

Collier Durit

Schlauchschelle

Argolla De Fijación

12

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

13

1664405M1

6

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

14

3517731M1

1

Clamp-Hose

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

15

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

16

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

17

6102490M1

1

Relay-Micro

Relais

Relais

Relé

18

356577X1

2

Cap Blanking 7/16 Jic

Chapeau

Kappe

Sombrerete

19

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

20

390597X1

2

Washer, Large - M10

Rondelle

Scheible

Arandela

21

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

22

6112498M1

1

Bracket

Support Fixation

Haltearm

Pata De Fijación

®

2153

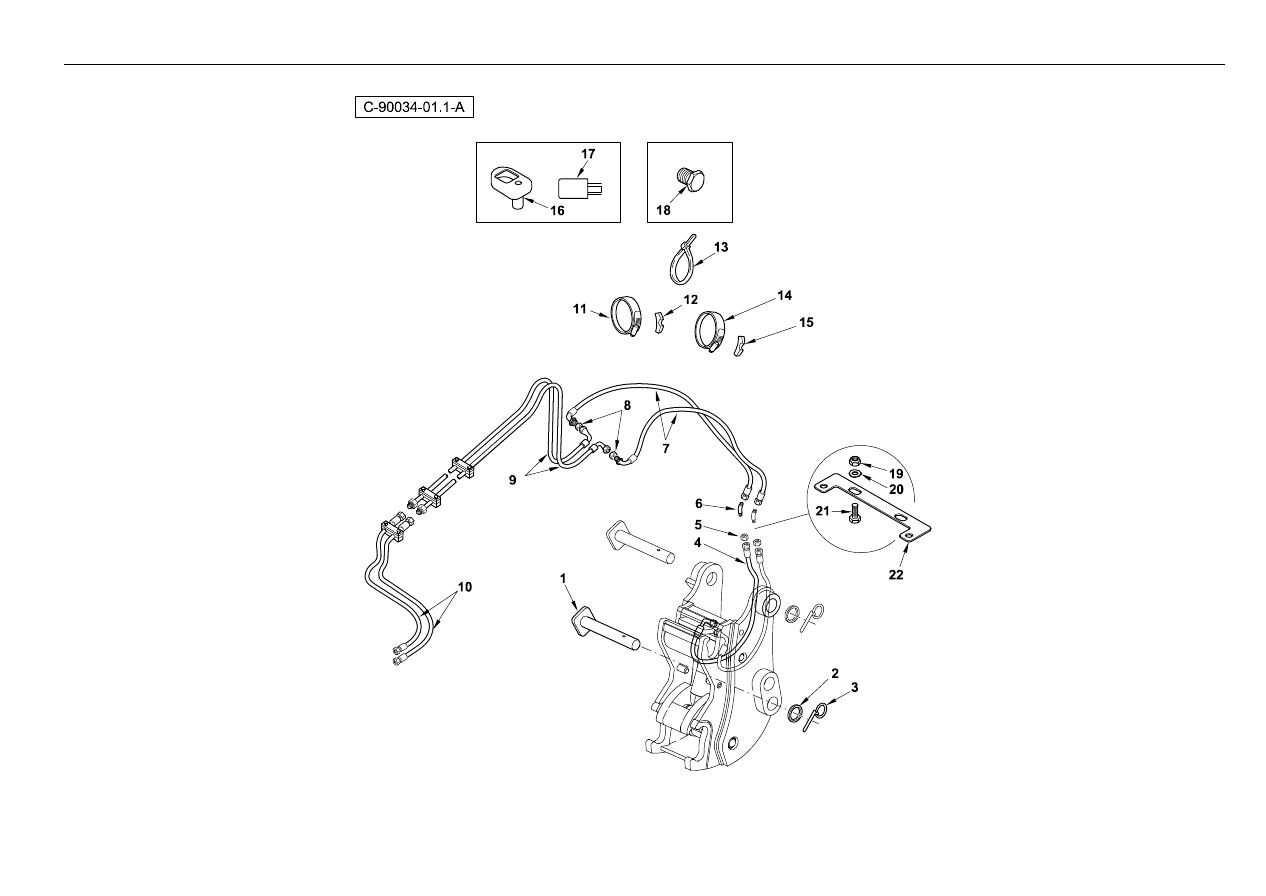

Quick Attach, Digger

- Centremount Telescopic Dipper - Boom 4.9m - Less Q/A

4067 90034

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90034c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6102806M91

2

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

2155

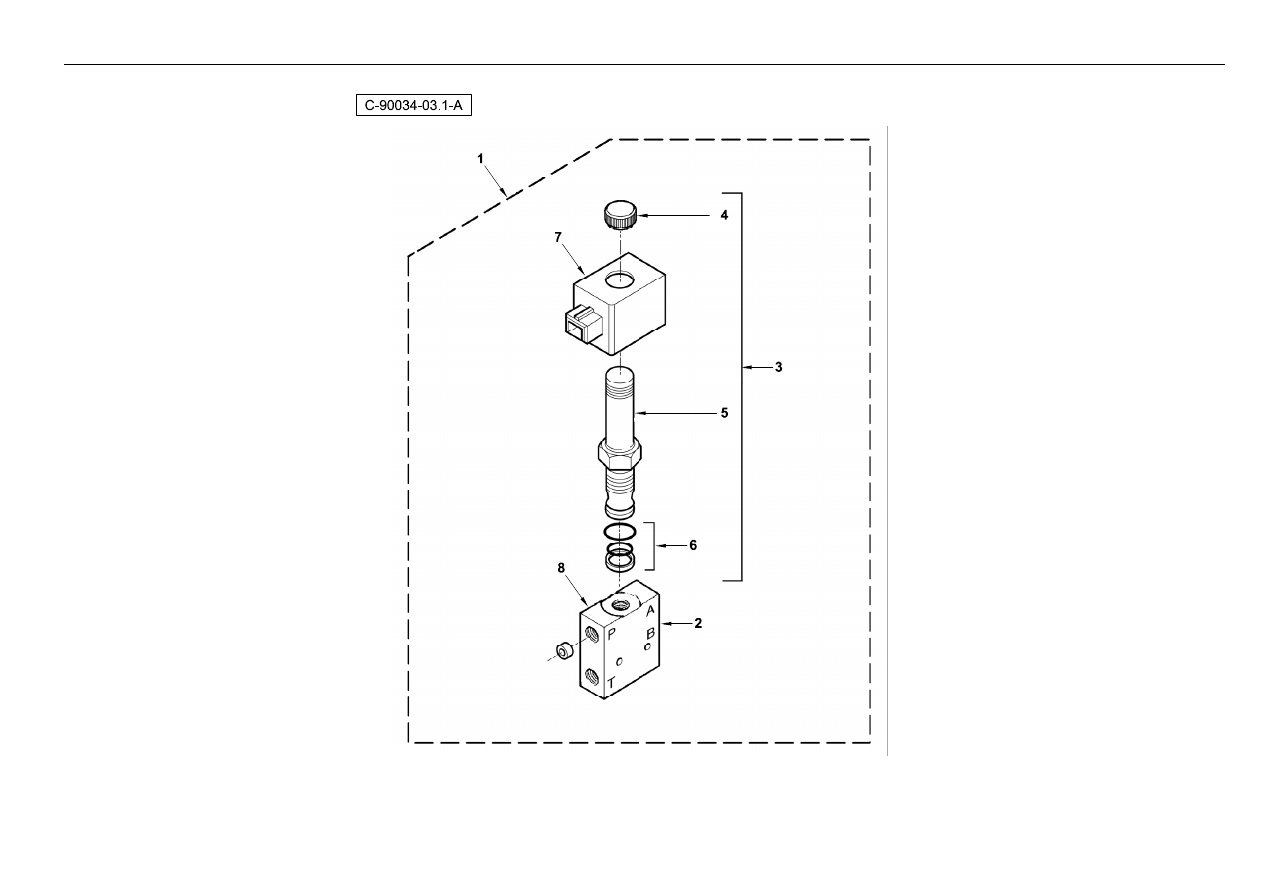

Quick Attach, Digger

- Centremount Solenoid Valve

4067 90034

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90034c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

2157

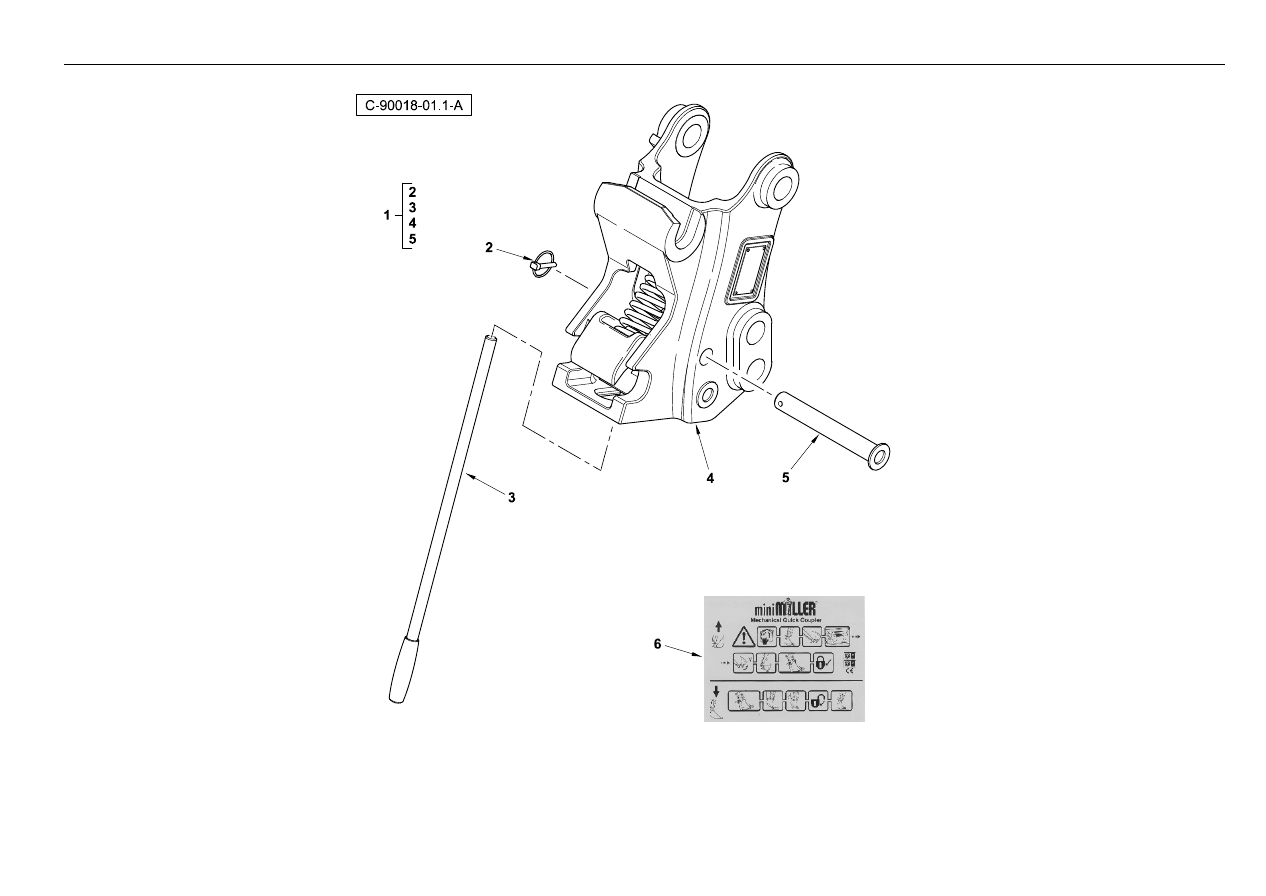

Quick Attach

- Miller Mechanical

4067 90018

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114796M91

1

Miller Mechanical Digger Q/A

Ensem. D'attal. Rapide

Schnellkupplung Kpl.

Engan. Rapido. Conj.

2

6114817M1

1

Lynch Pin Miller Mechanical Q/A

Goupille 8mm

Vorstecker 8mm

Clavija 8mm

3

6114815M1

1

Release Handle Miller Mechanical Q/A Poignee

Handgriff

Maneta

4

#MOUNT

1

Mount

Mount

Mount

Mount

Ref. 1

5

6114816M1

1

Pin Miller Mechanical Q/A

Goupille

Bolzen

Pasador

6

6114819M1

1

Decal - Miller Mechanical Q/A

Decalcomanie

Aufkleber

Calcomania

®

2159
