Terex BACKHOE LOADER 970. Parts Manual (2010) - page 53

THIS PAGE INTENTIONALLY LEFT BLANK

®

1673

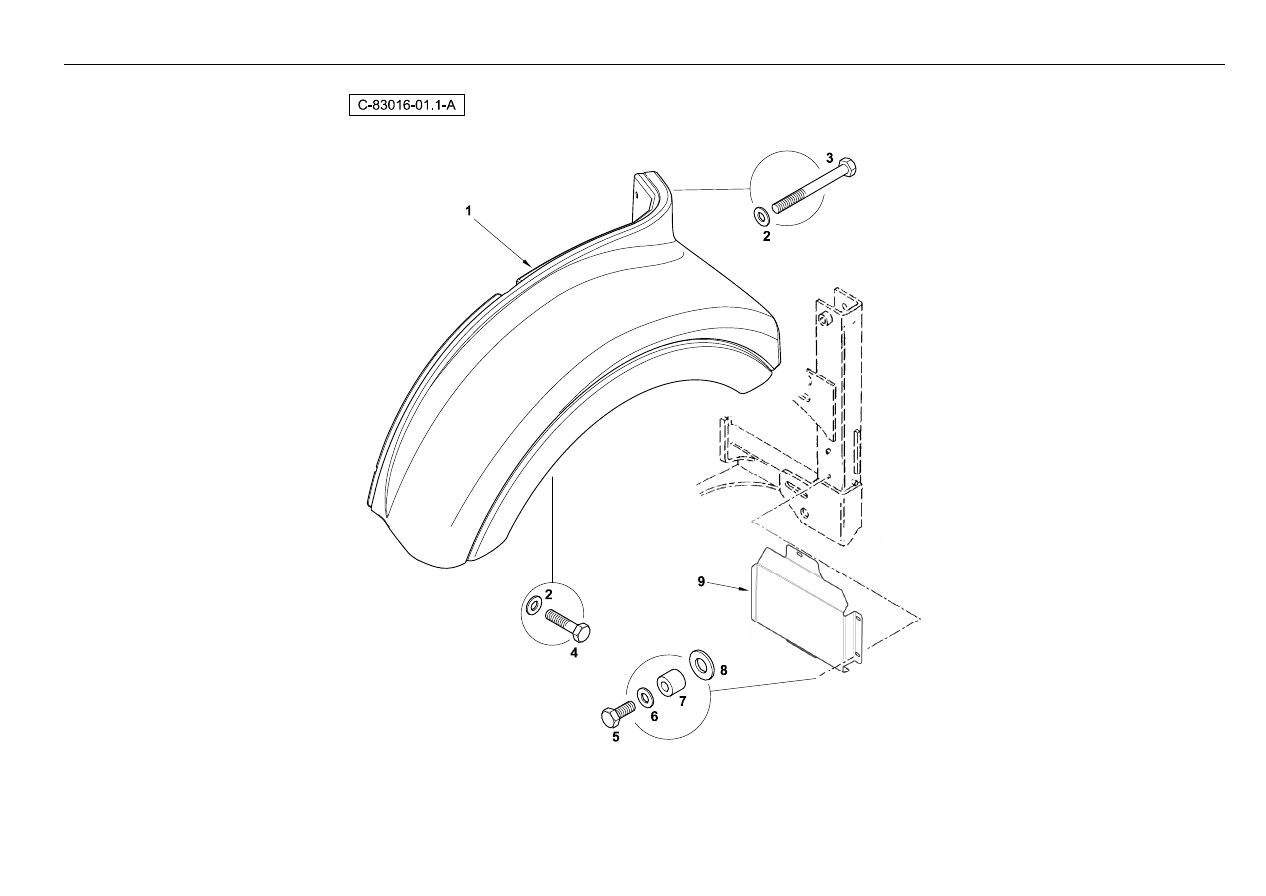

Rear Fenders 4 Wheel Steer

4067 83016

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101156

1

Fender Rear Assy - 4ws - LH - Black

Aile

Kot•ugel

Guardabarros

1

T101155

1

Fender Rear Assy - 4ws - RH - Black

Aile

Kot•ugel

Guardabarros

2

391039X1

12

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

3

339891X1

4

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

4

339009X1

8

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

5

339124X1

8

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

6

390972X1

8

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

6101892M1

8

Spacer-Nylon

Entretoise

Distanzstück

Traviesa

8

390735X1

8

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

9

6109661M1GY03

1

Mudguard Rear LH - (Terex Grey)

Garde-Boue

Schmutzabweiser

Mudguard Rear LH - (Terex
Grey)

9

6109662M1GY03

1

Mudguard Rear RH - (Terex Grey)

Garde-Boue

Schmutzabweiser

Mudguard Rear RH -
(Terex Grey)

®

1675

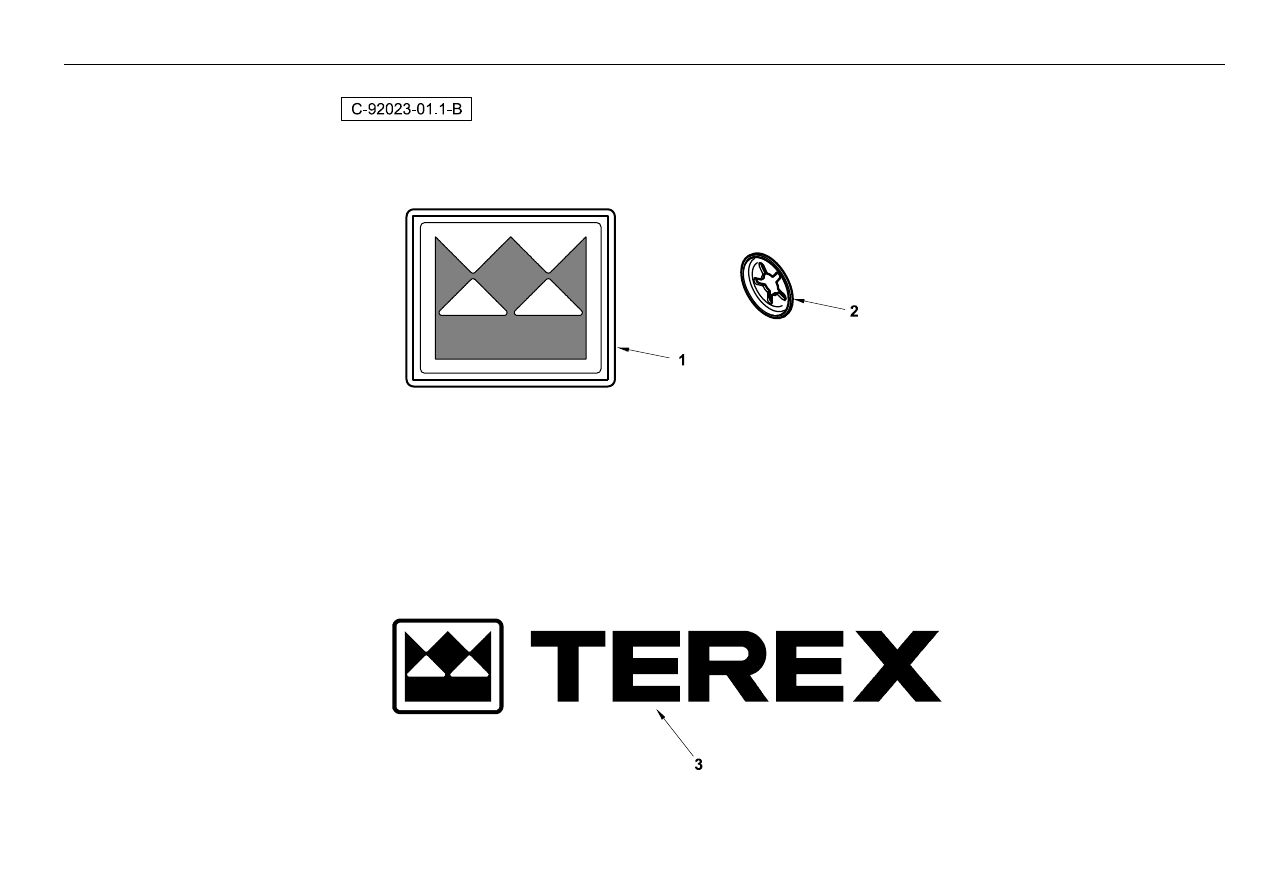

Decals

- Machine Identity

4067 92023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107978M91

1

Badge, Terex - Radiator Grille

Emblème

Abzeichen

Emblema

2

6100457M1

2

Fastener - Push On

Attache

Halteklammer

Enganche

3

8002-2681

2

Decal - Terex Boom RH

Decalcolmanie

Abziehbild

Placa

®

1677

Decals

- Warnings General Markets

4067 93001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101949M2

4

Decal Stay A Safe Distance

Adhésif

Aufkleber

Adhesivo

2

6111261M1

1

Decal - Radiator (Warning)

Adhésif

Aufkleber

Adhesivo

3

6111262M1

2

Decal - Warning (Rotating Parts)

Adhésif

Aufkleber

Adhesivo

4

6102056M2

2

Decal - Warning (Avoid Crushing)

Adhésif

Aufkleber

Adhesivo

5

6111253M2

2

Decal - Avoid Crush

Adhésif

Aufkleber

Adhesivo

6

6111358M1

2

Decal - Avoid Crush

Adhésif

Aufkleber

Adhesivo

7

6111255M1

1

Decal - Battery

Adhésif

Aufkleber

Adhesivo

8

6111259M1

1

Decal - Exhaust (Warning)

Adhésif

Aufkleber

Adhesivo

9

6111361M1

2

Decal - Injection Skin

Adhésif

Aufkleber

Adhesivo

10

6111258M1

1

Decal- Support Glass

Adhésif

Aufkleber

Adhesivo

11

6111260M1

1

Decal- Fan (Warning)

Adhésif

Aufkleber

Adhesivo

12

6108692M1

1

Decal - Operators Instruction Book

Adhésif

Aufkleber

Adhesivo

13

6112013M1

1

Decal Electrocution Hazard ISO

Adhésif

Aufkleber

Adhesivo

14

6111256M1

1

Decal - Select Neutral

Adhésif

Aufkleber

Adhesivo

15

6101950M3

2

Decal - Warning (Safety Strut)

Adhésif

Aufkleber

Adhesivo

16

6101952M3

1

Decal-Avoid Crushing

Adhésif

Aufkleber

Adhesivo

17

6101951M3

1

Decal - Warning (Start Engine)

Adhésif

Aufkleber

Adhesivo

®

1679

Decals

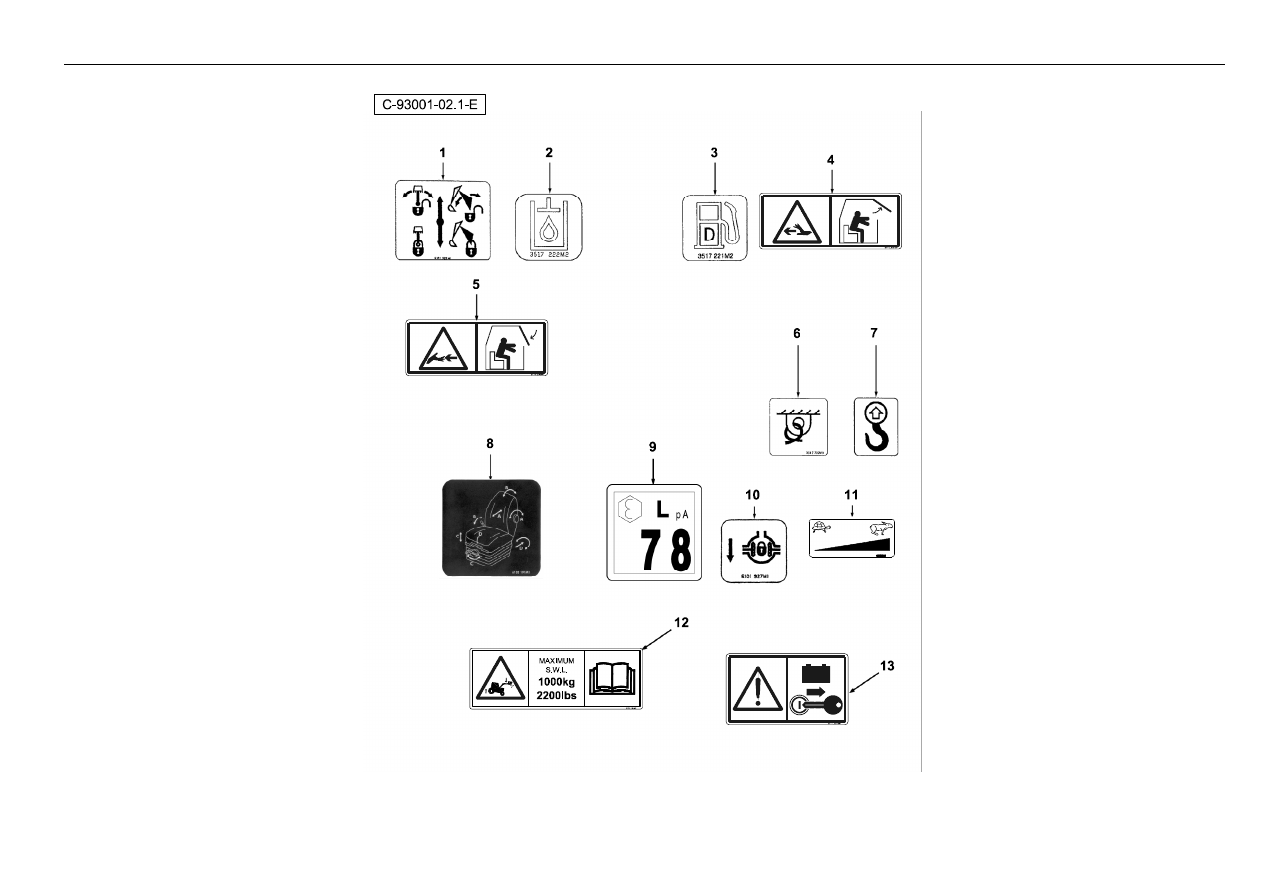

- Instructions General Markets

4067 93001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101928M1

1

Decal-Transport Lock

Adhésif

Aufkleber

Adhesivo

2

3517222M3

1

Decal - Hydraulic Oil

Adhésif

Aufkleber

Adhesivo

3

3517221M3

1

Decal - Diesel Fuel

Adhésif

Aufkleber

Adhesivo

4

6111305M1

1

Decal - Push Window To Open

Adhésif

Aufkleber

Adhesivo

5

6111306M1

1

Decal - Pull Window To Close

Adhésif

Aufkleber

Adhesivo

6

3517702M1

4

Decal - Tie Down

Adhésif

Aufkleber

Adhesivo

7

3517703M1

4

Decal - Lifting

Adhésif

Aufkleber

Adhesivo

8

6102191M1

1

Decal-Seat Adjustment

Adhésif

Aufkleber

Adhesivo

9

6009536M1

1

Decal Noise 78

Adhésif

Aufkleber

Adhesivo

10

6101927M1

1

Decal - Diff Lock

Collant

Aufkleber

Adhesivo

11

6110668M2

1

Decal Hand Throttle

Decalcomanie

Aufkleber

Calcomania

12

6102194M2

2

Decal - 1000kg Safe Working Load

Adhésif

Aufkleber

Adhesivo

13

6111257M1

1

Decal - Battery Isolate

Adhésif

Aufkleber

Adhesivo

®

1681

Decals

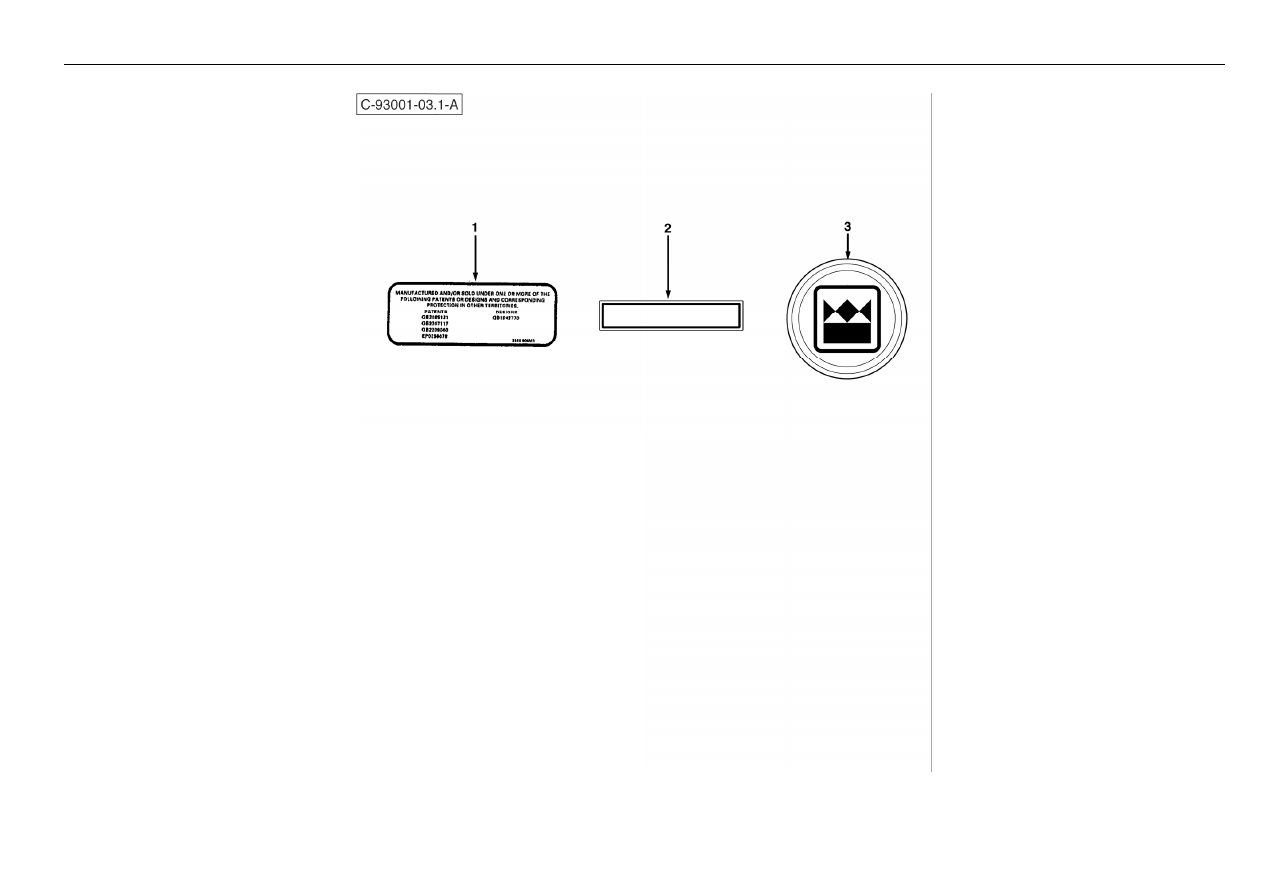

- Miscellaneous General Markets

4067 93001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516906M1

1

Decal Patent

Adhésif

Aufkleber

Adhesivo

2

3516532M1

1

Decal - Serial Number Border

Adhésif

Aufkleber

Adhesivo

3

6107927M1

1

Cap Steering Wheel-Terex

Chapeau

Kappe

Sombrerete

®

1683

Decals

- Warnings French

4067 93002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101949M2

4

Decal Stay A Safe Distance

Adhésif

Aufkleber

Adhesivo

2

6111261M1

1

Decal - Radiator (Warning)

Adhésif

Aufkleber

Adhesivo

3

6111262M1

2

Decal - Warning (Rotating Parts)

Adhésif

Aufkleber

Adhesivo

4

6102056M2

2

Decal - Warning (Avoid Crushing)

Adhésif

Aufkleber

Adhesivo

5

6111253M2

2

Decal - Avoid Crush

Adhésif

Aufkleber

Adhesivo

6

6111358M1

2

Decal - Avoid Crush

Adhésif

Aufkleber

Adhesivo

7

6111255M1

1

Decal - Battery

Adhésif

Aufkleber

Adhesivo

8

6111259M1

1

Decal - Exhaust (Warning)

Adhésif

Aufkleber

Adhesivo

9

6111361M1

2

Decal - Injection Skin

Adhésif

Aufkleber

Adhesivo

10

6111258M1

1

Decal- Support Glass

Adhésif

Aufkleber

Adhesivo

11

6111260M1

1

Decal- Fan (Warning)

Adhésif

Aufkleber

Adhesivo

12

6108692M1

1

Decal - Operators Instruction Book

Adhésif

Aufkleber

Adhesivo

13

6112013M1

1

Decal Electrocution Hazard ISO

Adhésif

Aufkleber

Adhesivo

14

6111256M1

1

Decal - Select Neutral

Adhésif

Aufkleber

Adhesivo

15

6101950M3

2

Decal - Warning (Safety Strut)

Adhésif

Aufkleber

Adhesivo

16

6101952M3

1

Decal-Avoid Crushing

Adhésif

Aufkleber

Adhesivo

17

6101951M3

1

Decal - Warning (Start Engine)

Adhésif

Aufkleber

Adhesivo

®

1685

Decals

- Instructions French

4067 93002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101928M1

1

Decal-Transport Lock

Adhésif

Aufkleber

Adhesivo

2

3517222M3

1

Decal - Hydraulic Oil

Adhésif

Aufkleber

Adhesivo

3

3517221M3

1

Decal - Diesel Fuel

Adhésif

Aufkleber

Adhesivo

4

6111305M1

1

Decal - Push Window To Open

Adhésif

Aufkleber

Adhesivo

5

6111306M1

1

Decal - Pull Window To Close

Adhésif

Aufkleber

Adhesivo

6

3517702M1

4

Decal - Tie Down

Adhésif

Aufkleber

Adhesivo

7

3517703M1

4

Decal - Lifting

Adhésif

Aufkleber

Adhesivo

8

6102191M1

1

Decal-Seat Adjustment

Adhésif

Aufkleber

Adhesivo

9

6009536M1

1

Decal Noise 78

Adhésif

Aufkleber

Adhesivo

10

6101927M1

1

Decal - Diff Lock

Collant

Aufkleber

Adhesivo

11

6110668M2

1

Decal Hand Throttle

Decalcomanie

Aufkleber

Calcomania

12

6102194M2

2

Decal - 1000kg Safe Working Load

Adhésif

Aufkleber

Adhesivo

13

6111257M1

1

Decal - Battery Isolate

Adhésif

Aufkleber

Adhesivo

®

1687

Decals

- Miscellaneous French

4067 93002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516906M1

1

Decal Patent

Adhésif

Aufkleber

Adhesivo

2

3516532M1

1

Decal - Serial Number Border

Adhésif

Aufkleber

Adhesivo

3

6107927M1

1

Cap Steering Wheel-Terex

Chapeau

Kappe

Sombrerete

®

1689

Decals

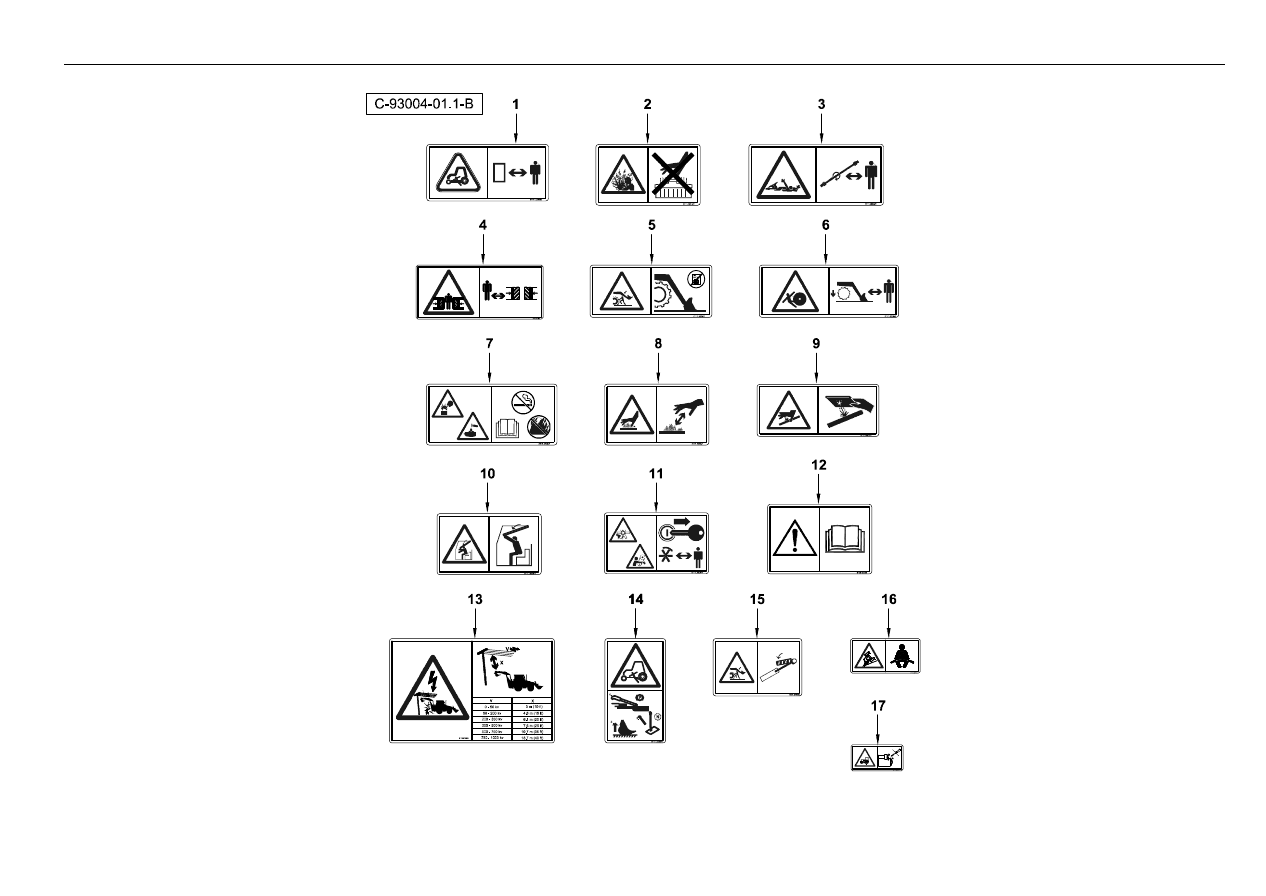

- Warnings Italian

4067 93004

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101949M2

4

Decal Stay A Safe Distance

Adhésif

Aufkleber

Adhesivo

2

6111261M1

1

Decal - Radiator (Warning)

Adhésif

Aufkleber

Adhesivo

3

6111262M1

2

Decal - Warning (Rotating Parts)

Adhésif

Aufkleber

Adhesivo

4

6102056M2

2

Decal - Warning (Avoid Crushing)

Adhésif

Aufkleber

Adhesivo

5

6111253M2

2

Decal - Avoid Crush

Adhésif

Aufkleber

Adhesivo

6

6111358M1

2

Decal - Avoid Crush

Adhésif

Aufkleber

Adhesivo

7

6111255M1

1

Decal - Battery

Adhésif

Aufkleber

Adhesivo

8

6111259M1

1

Decal - Exhaust (Warning)

Adhésif

Aufkleber

Adhesivo

9

6111361M1

2

Decal - Injection Skin

Adhésif

Aufkleber

Adhesivo

10

6111258M1

1

Decal- Support Glass

Adhésif

Aufkleber

Adhesivo

11

6111260M1

1

Decal- Fan (Warning)

Adhésif

Aufkleber

Adhesivo

12

6108692M1

1

Decal - Operators Instruction Book

Adhésif

Aufkleber

Adhesivo

13

6112013M1

1

Decal Electrocution Hazard ISO

Adhésif

Aufkleber

Adhesivo

14

6111256M1

1

Decal - Select Neutral

Adhésif

Aufkleber

Adhesivo

15

6101950M3

2

Decal - Warning (Safety Strut)

Adhésif

Aufkleber

Adhesivo

16

6101952M3

1

Decal-Avoid Crushing

Adhésif

Aufkleber

Adhesivo

17

6101951M3

1

Decal - Warning (Start Engine)

Adhésif

Aufkleber

Adhesivo

®

1691

Decals

- Instructions Italian

4067 93004

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101928M1

1

Decal-Transport Lock

Adhésif

Aufkleber

Adhesivo

2

3517222M3

1

Decal - Hydraulic Oil

Adhésif

Aufkleber

Adhesivo

3

3517221M3

1

Decal - Diesel Fuel

Adhésif

Aufkleber

Adhesivo

4

6111305M1

1

Decal - Push Window To Open

Adhésif

Aufkleber

Adhesivo

5

6111306M1

1

Decal - Pull Window To Close

Adhésif

Aufkleber

Adhesivo

6

3517702M1

4

Decal - Tie Down

Adhésif

Aufkleber

Adhesivo

7

3517703M1

4

Decal - Lifting

Adhésif

Aufkleber

Adhesivo

8

6102191M1

1

Decal-Seat Adjustment

Adhésif

Aufkleber

Adhesivo

9

6009536M1

1

Decal Noise 78

Adhésif

Aufkleber

Adhesivo

10

6101927M1

1

Decal - Diff Lock

Collant

Aufkleber

Adhesivo

11

6110668M2

1

Decal Hand Throttle

Decalcomanie

Aufkleber

Calcomania

12

6102194M2

2

Decal - 1000kg Safe Working Load

Adhésif

Aufkleber

Adhesivo

13

6111257M1

1

Decal - Battery Isolate

Adhésif

Aufkleber

Adhesivo

®

1693

Decals

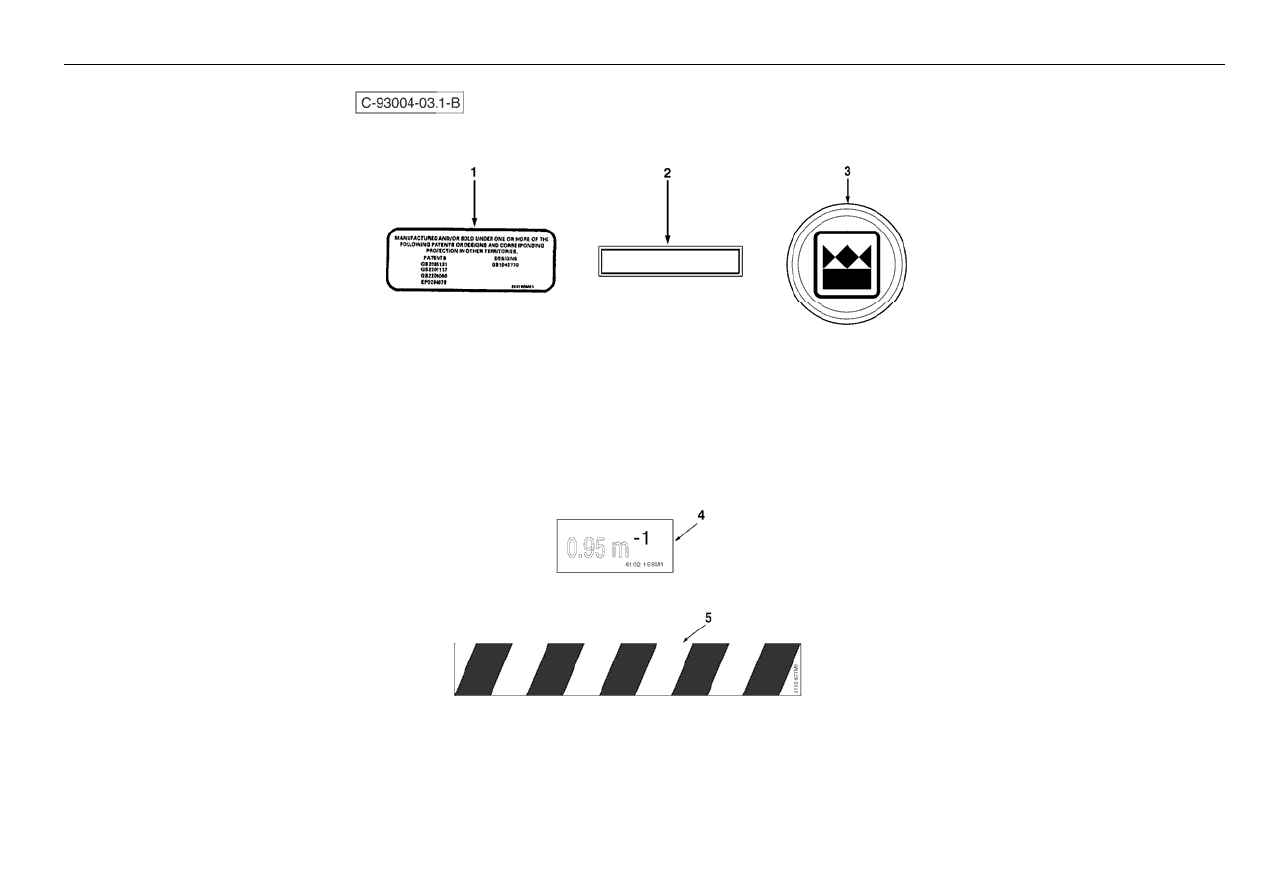

- Miscellaneous Italian

4067 93004

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516906M1

1

Decal Patent

Adhésif

Aufkleber

Adhesivo

2

3516532M1

1

Decal - Serial Number Border

Adhésif

Aufkleber

Adhesivo

3

6107927M1

1

Cap Steering Wheel-Terex

Chapeau

Kappe

Sombrerete

4

6102158M1

1

Decal - Light Absorbtion

Adhésif

Aufkleber

Adhesivo

5

6110677M1

2

Decal Stabiliser Leg Stripe

Adhésif

Aufkleber

Adhesivo

®

1695
