Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 68

Spare Wheels

- Rear (M23a & M28a)

4067 98206

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110749M91W01

1

Wheel Assy LH

Roue Et Pnue

Rad Mit Bereifg

Rueda, Conj.

2

6103191M91

1

Wheel-Dw15l X 30

Roue

Rad

Llanta

3

6110761M1

1

Tyre - Mitas 16.9 X 30 14p Ti-09 Ind

Pneu

Reifen

Neumático

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2145

Spare Wheels

- Rear (M23a & M28a)

4067 98207

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110749M91Y02

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6103191M91

1

Wheel-Dw15l X 30

Roue

Rad

Llanta

3

6110761M1

1

Tyre - Mitas 16.9 X 30 14p Ti-09 Ind

Pneu

Reifen

Neumático

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2147

Spare Wheels

- Rear (M24a)

4067 98208

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110751M91W01

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6103185M91

1

Wheel W15l X 24

Roue

Rad

Llanta

3

6110762M1

1

Tyre - Mitas 19.5l-24 12pr Ti-05 Ind

Pneu

Reifen

Neumático

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2149

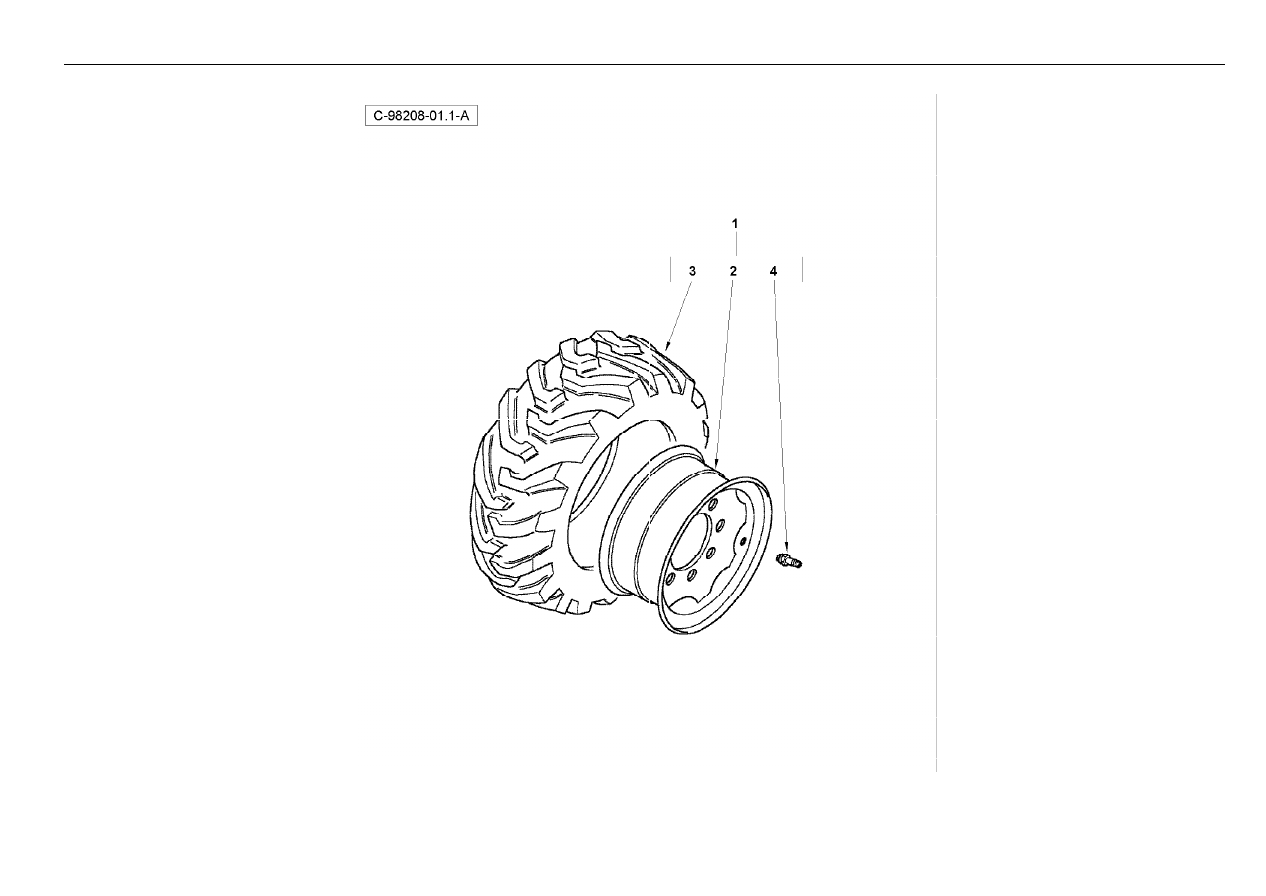

Spare Wheels

- Rear (M24a)

4067 98209

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110751M91Y02

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6103185M91

1

Wheel W15l X 24

Roue

Rad

Llanta

3

6110762M1

1

Tyre - Mitas 19.5l-24 12pr Ti-05 Ind

Pneu

Reifen

Neumático

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2151

Spare Wheels

- Rear (M25a & M29a)

4067 98210

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110747M91W01

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6103187M91

1

Wheel-Dw16l X 26

Roue

Rad

Llanta

3

6110760M1

1

Tyre - Mitas 18.4 X 26 Td 12pr Tl

Pneu

Reifen

Neumático

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2153

Spare Wheels

- Rear (M25a & M29a)

4067 98211

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110747M91Y02

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6103187M91

1

Wheel-Dw16l X 26

Roue

Rad

Llanta

3

6110760M1

1

Tyre - Mitas 18.4 X 26 Td 12pr Tl

Pneu

Reifen

Neumático

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2155

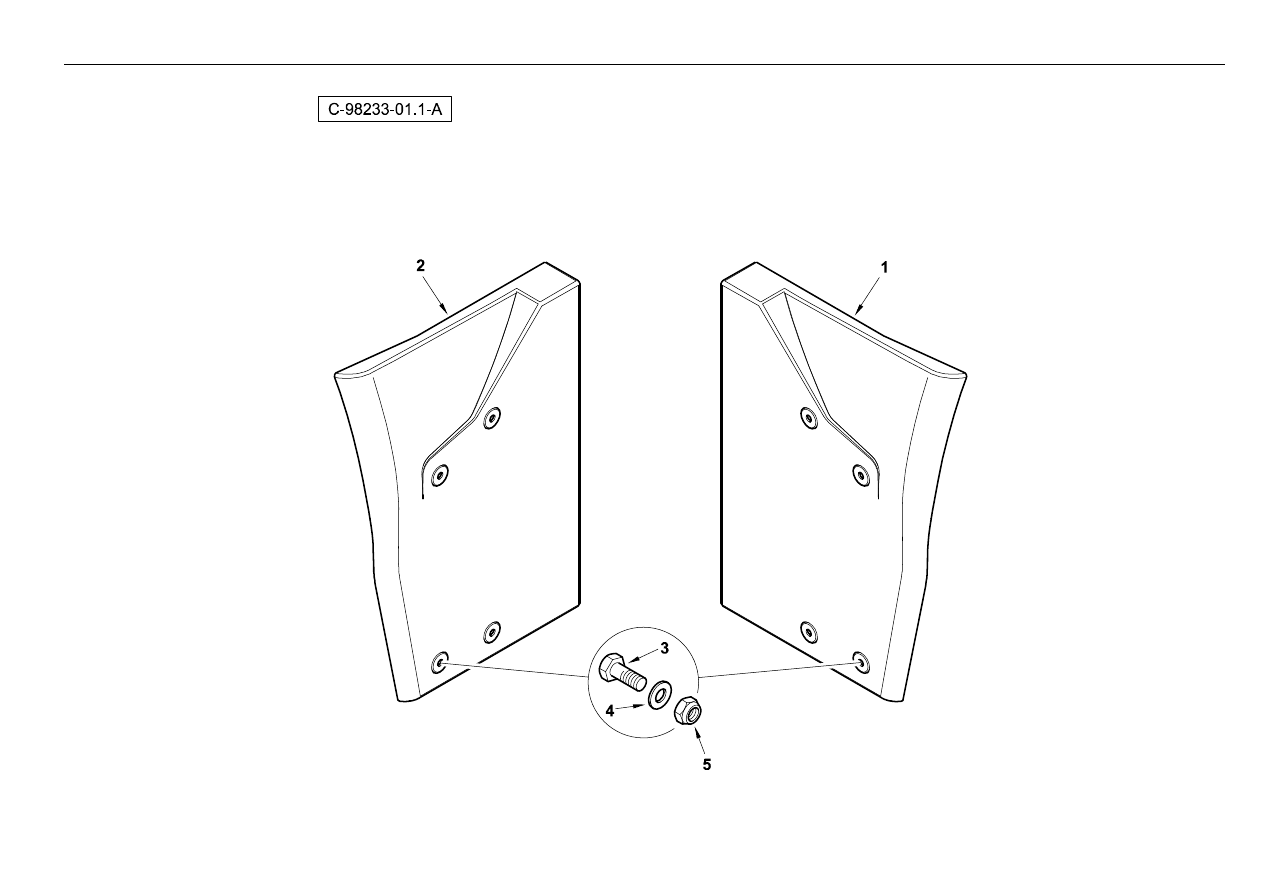

Stepguards

4067 98233

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6102038M1

1

Fender Extension LH

Rallonge

Verlangerung

Guardafango

2

6102039M1

1

Fender Extension RH

Aile

Kot•ugel

Guardafango

3

339123X1

8

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

4

391039X1

8

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

5

394367X1

8

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

®

2157

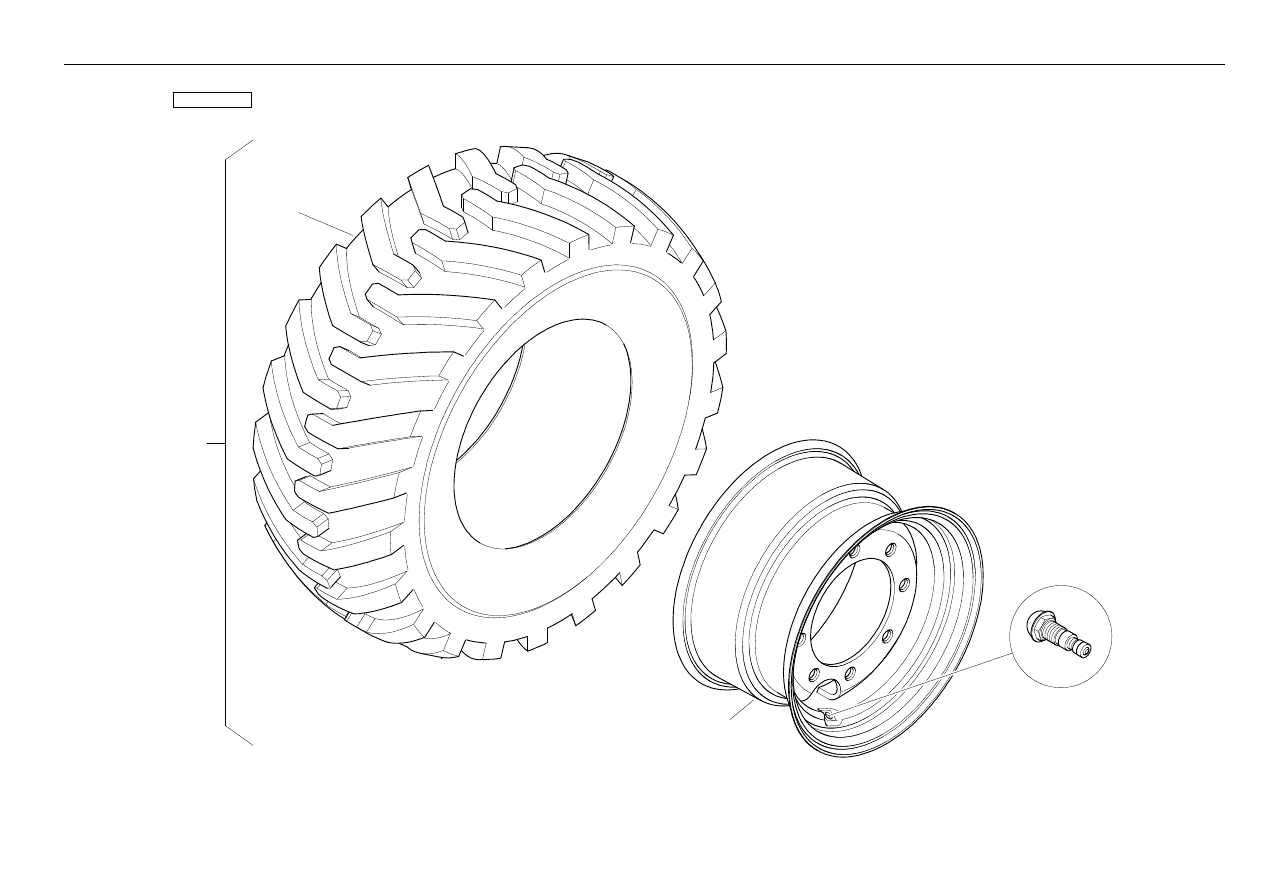

Spare Wheel

- Front - White

4067 98244

2

3

4

1

C-98244-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111475M91W01

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6110756M1

1

Tyre - Mitas 12.5/80-18 12pr Tr-09 Ind

Pneu

Reifen

Neumático

3

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

4

6111445M91W01

1

Wheel Rim Assy 11 X 18 (Terex White) Roue

Rad

Rueda

®

2159

Spare Wheel

- Front - Yellow

4067 98245

2

3

4

1

C-98245-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111475M91Y02

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6110756M1

1

Tyre - Mitas 12.5/80-18 12pr Tr-09 Ind

Pneu

Reifen

Neumático

3

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

4

6111445M91Y02

1

Wheel Rim Assy 11 X 18 (Yellow)

Roue

Rad

Rueda

®

2161

THIS PAGE INTENTIONALLY LEFT BLANK

®

2162

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111461M91W01

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6110755M1

1

Tyre - Mitas 16/70 X 20 14p Tr-09 Ind

Pneu

Reifen

Neumático

3

6111376M91W01

1

Wheel Rim Assy 13 X 20 (Terex White) Roue

Rad

Rueda

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2163

THIS PAGE INTENTIONALLY LEFT BLANK

®

2164

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111461M91Y02

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6110755M1

1

Tyre - Mitas 16/70 X 20 14p Tr-09 Ind

Pneu

Reifen

Neumático

3

6111376M91Y02

1

Wheel Rim Assy 13 X 20 (Yellow)

Roue

Rad

Rueda

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2165

THIS PAGE INTENTIONALLY LEFT BLANK

®

2166

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111463M91W01

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6110757M1

1

Tyre - Mitas 405/70 X 20 14p Mpt01 Ag Pneu

Reifen

Neumático

3

6111376M91W01

1

Wheel Rim Assy 13 X 20 (Terex White) Roue

Rad

Rueda

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2167

THIS PAGE INTENTIONALLY LEFT BLANK

®

2168

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111463M91Y02

1

Wheel Assy LH

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2

6110757M1

1

Tyre - Mitas 405/70 X 20 14p Mpt01 Ag Pneu

Reifen

Neumático

3

6111376M91Y02

1

Wheel Rim Assy 13 X 20 (Yellow)

Roue

Rad

Rueda

4

842537M1

1

Valve Wheel Boa

Soupape

Ventilspindel

Válvula De In•ado

®

2169

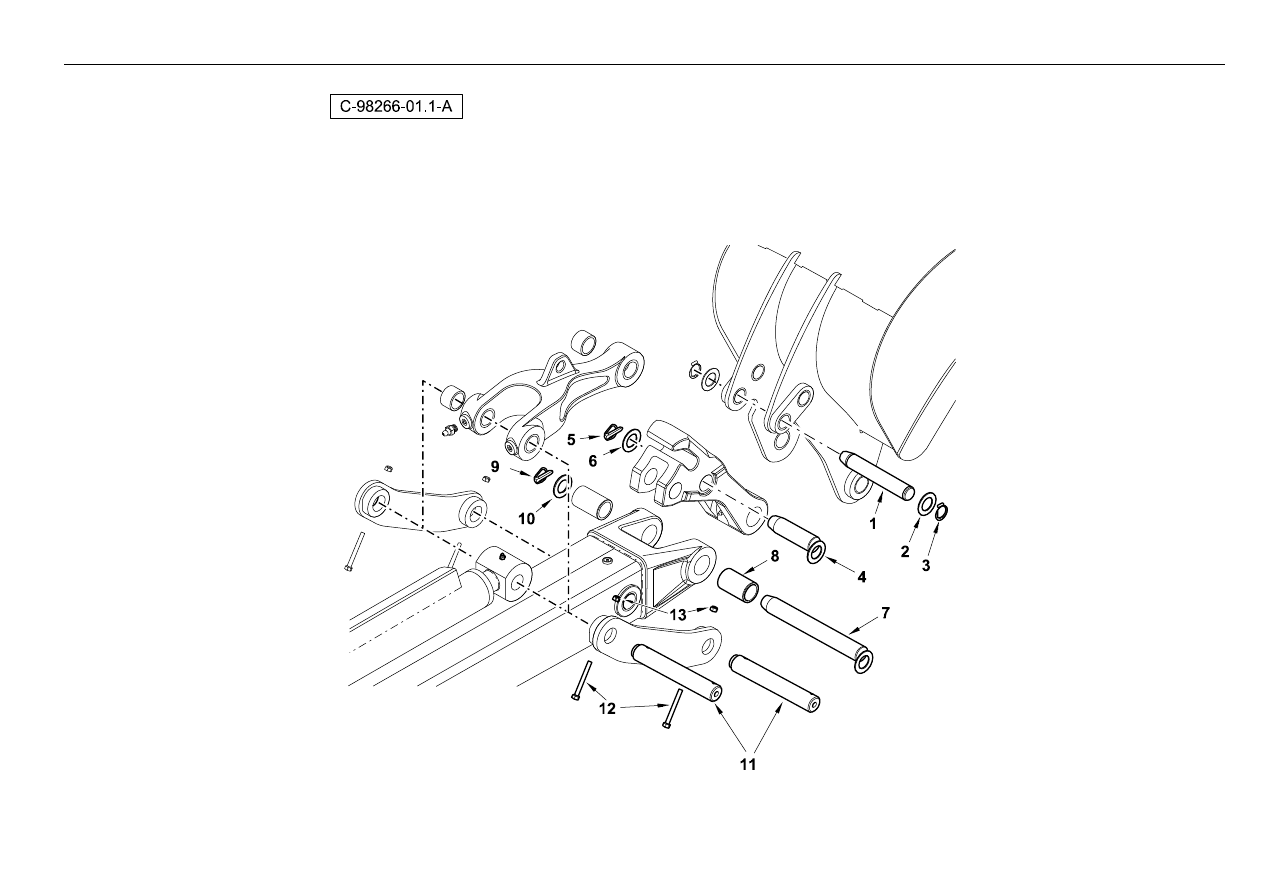

Bucket Pins Kit Case Bucket

4067 98266

Part No.

Qty.

English

French

German

Spanish

Remarks

1

D37614

1

Pin, 1.5" X 9.68" - Case Digger Link

Goupille

Bolzen

Pasador

2

D143324

2

Washer - Case Digger Bucket Linkage Rondelle

Scheibe

Arandela

3

D25279

2

Circlip- Case Digger Bucket Linkage

Code Accessoire

Zubehör Code

Código Accesorio

4

D140653

1

Pin Assy. - 44mm X 152mm, Case
Bkt. Link

Goupille Ass.

Bolzen Kplt

Pasador, Conj.

5

392181R1

1

Linch Pin & Ring - Case Bucket
Linkage

Goupille D´Arrêt

Klappstecker

Pasador De Parada

6

3501790M1

1

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

7

D140655

1

Pin Assy. - 44mm X 349mm, Case
Bkt. Link

Goupille Ass

Bolzen Kplt

Pasador, Conj.

8

D127168

2

Bushing - Case Bucket Linkage

Bague

Büchse

Anillo

9

392181R1

1

Linch Pin & Ring - Case Bucket
Linkage

Goupille D´Arrêt

Klappstecker

Pasador De Parada

10

3501790M1

1

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

11

3522696M2

2

Pin 307 Dgr Links

Goupille

Bolzen

Pasador

12

1441106X1

4

Bolt M10 X 100 - Zinc (Iso 10.9)

Boulon

Bolzen

Tornillo

13

1440329X1

4

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

®

2171

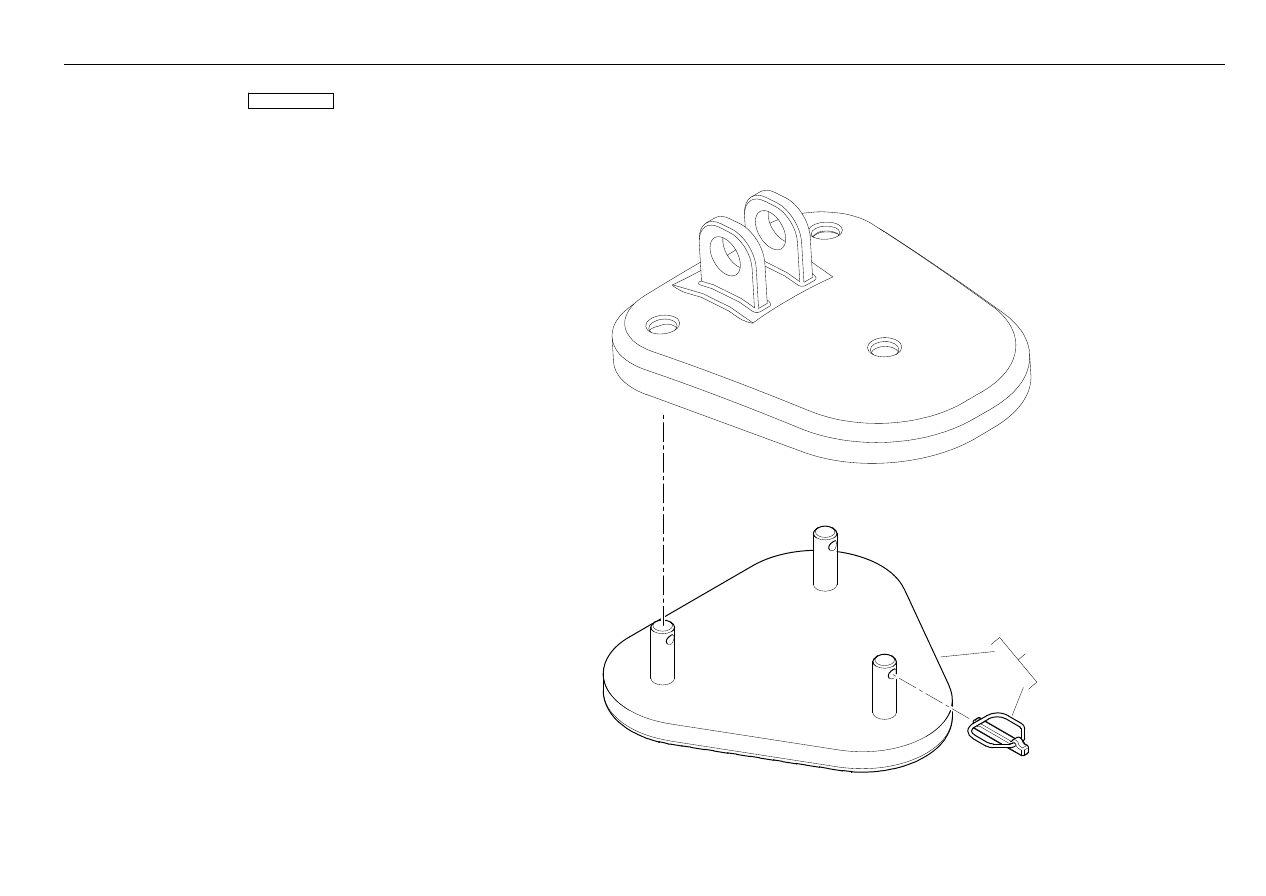

Street Pads Kit Sideshift Digger

4067 98299

2

3

1

C-98299-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111279M91

2

Street Pad - For Stab Foot 6112386m1 Plaque Antidérapante

Zwischenlage

Cinta Antideslizante

2

6111280M1

1

Street Pad Ss

Plaque Antidérapante

Zwischenlage

Cinta Antideslizante

3

3516522M91

3

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

®

2173

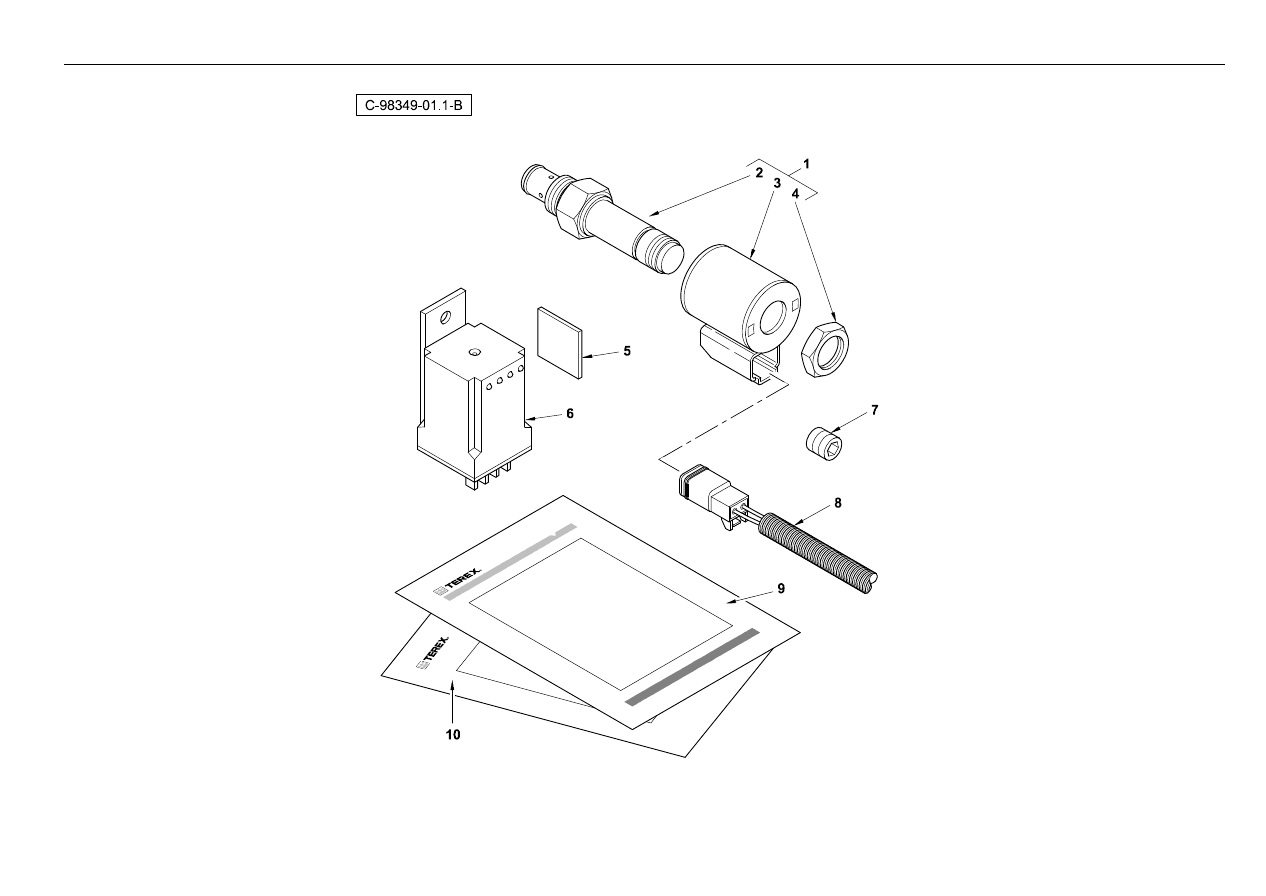

Service Kit

- Tier 3 Engine Upgrade

4067 98349

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114959M91

1

Proportional Relief Valve

Proportional Relief Valve

Proportional Relief Valve

Proportional Relief Valve

2

6114978M91

1

Proportional Relief Cartridge

Cartouche

Patrone

Elemento Filtro

3

6114979M91

1

Proportional Coil

Bobine

Magnetspule

Bobina

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 2

5

6110700M91

1

Velco Strip 25x25

Bande D¿Étanchéité

Streifen - Velcro

Banda Estanqueidad

6

6114958M91

1

Elect Controller Solenoid Driver
Module

Controle

Steuerung

Mando

7

T101314

1

Grub Screw - 0.8mm Dia Ori•ce

Vis Sans Tete

Gewindestift

Tornillo Presor

8

6114957M91

1

Harness - Solenoid Driver

Faisceau

Beschirrung

Arnes

9

T101071

1

Fitting Instructions - Tier 3 Upgrade Kit Fitting Instructions - Tier 3

Upgrade Kit

Fitting Instructions - Tier 3
Upgrade Kit

Fitting Instructions - Tier 3
Upgrade Kit

10

T101436

1

Instructions - Electronic Module
Adjustment

Instructions

Repanleitung

Instrucciones

®
