Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 63

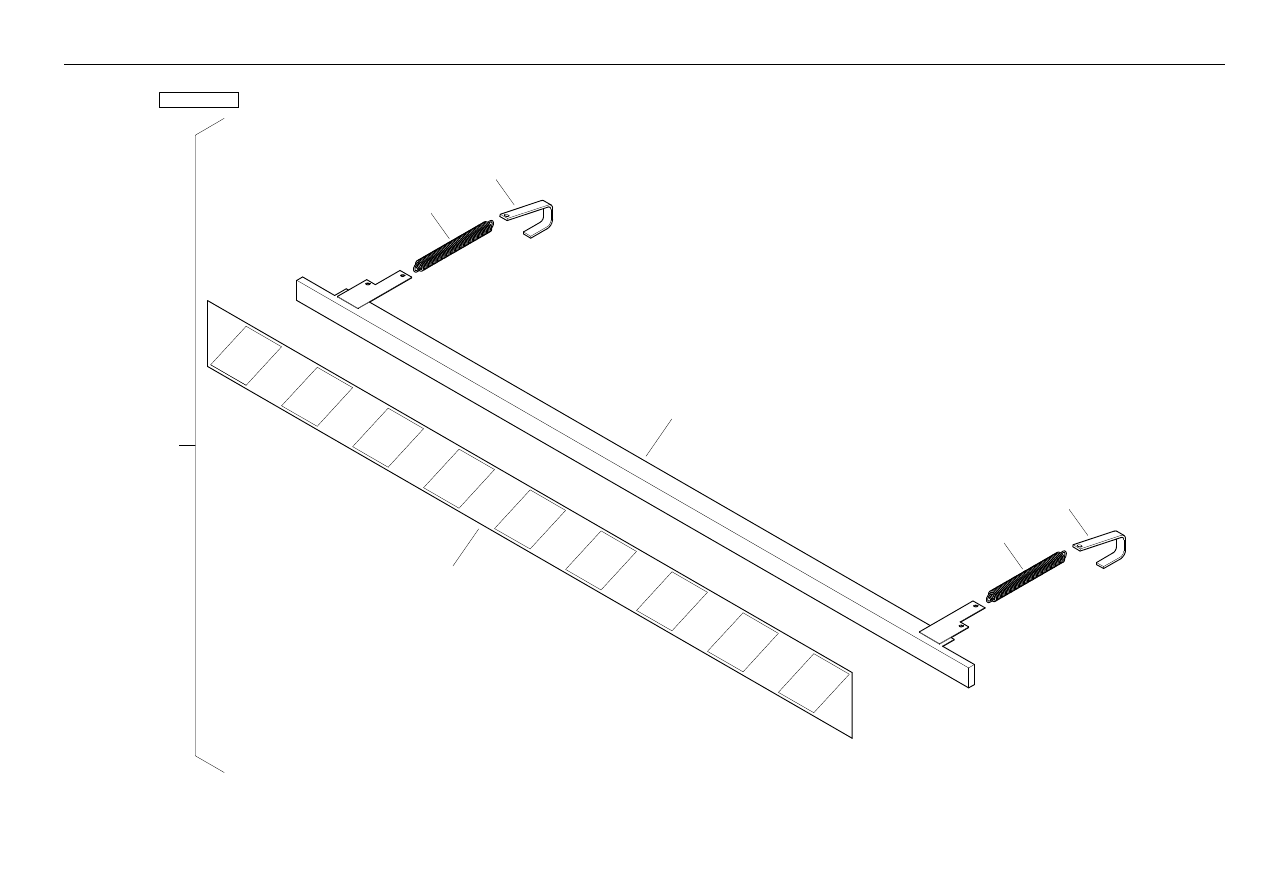

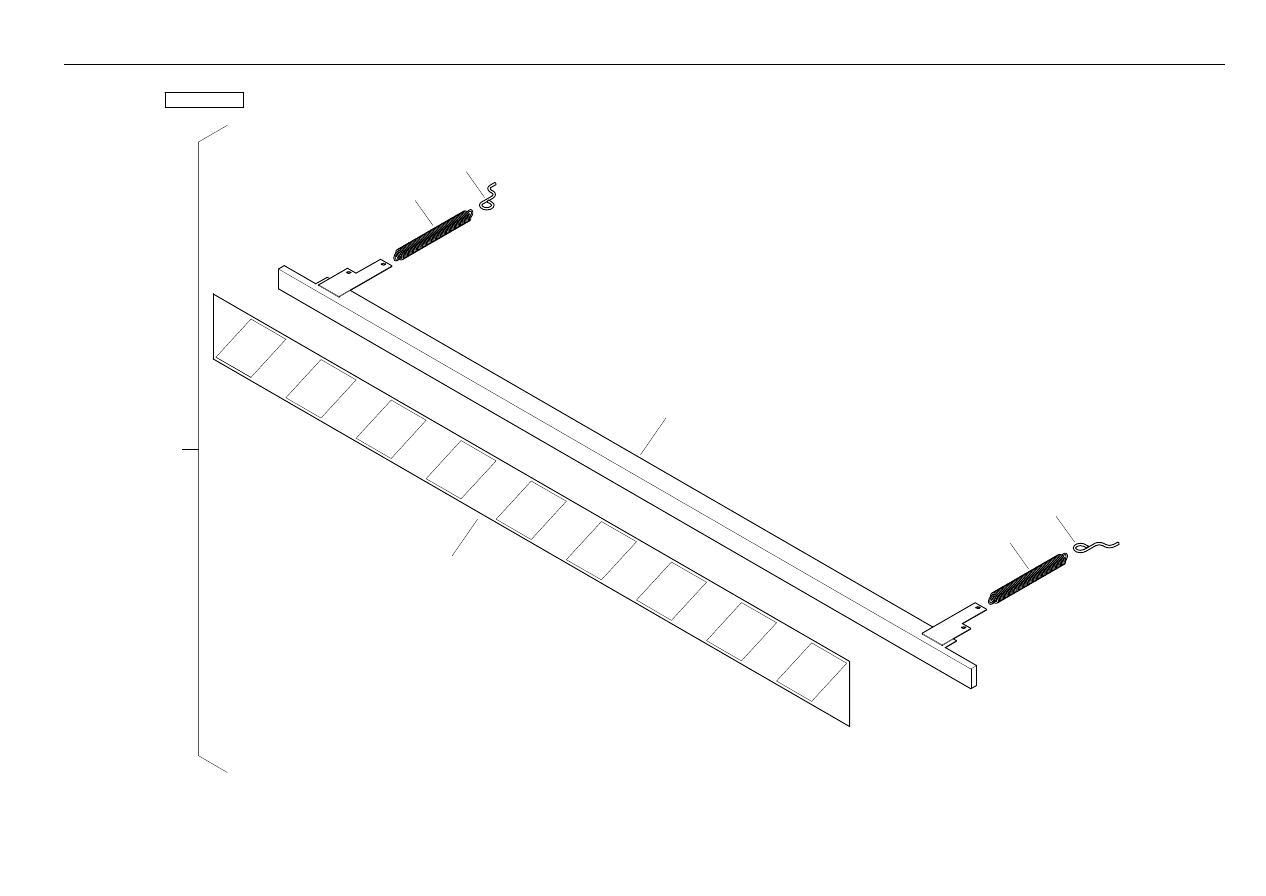

Tooth Guard Kit

- With Decal Loader Bucket, 7-In-1

4067 95003

2

5

3

4

1

3

4

C-95003-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519805M91

1

Kit - Tooth Guard Mp (Narrow +
Decal)

Démodé

Überholt

Protector, Conj.

2

1471920M1

1

Decal, Warning - Ldr. Bucket Teeth
Guard

Adhésif

Aufkleber

Adhesivo

3

1470338M1

2

Spring, Retaining - Loader Bucket
Guard

Siège De Ressort

Federsitz

Muelle

4

6106687M1

2

Hook, Retaining - Ldr. Bkt. Teeth
Guard

Patte De Fixation

Halter

Pata De Fijación

5

3516939M91

1

Guard, Loader Bucket Teeth - Narrow Protecteur

Schutz

Protector

®

1985

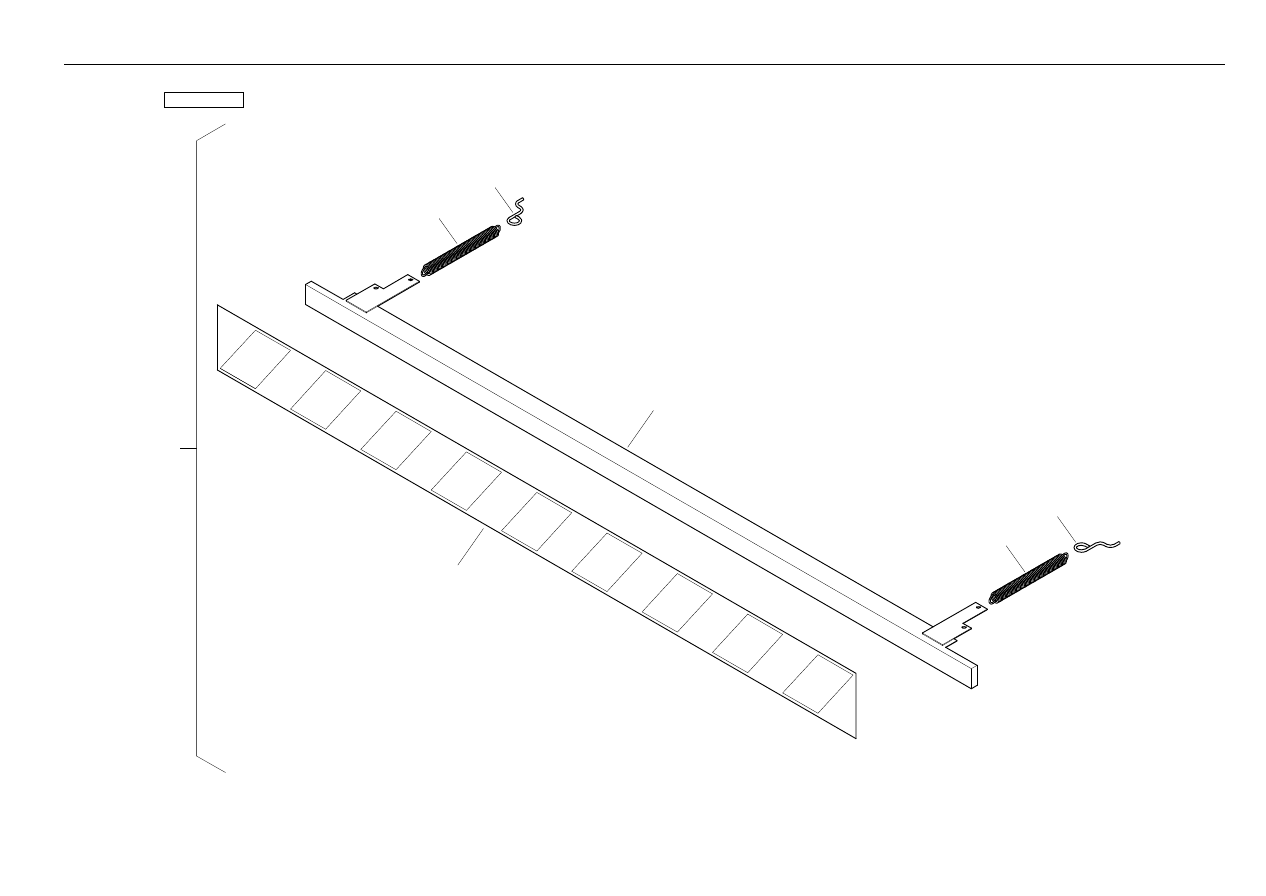

Tooth Guard Kit

- With Decal Standard Loader Bucket

4067 95005

2

5

3

4

1

3

4

C-95005-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516937M91

1

Kit - Tooth Guard (Narrow + Decal)

Démodé

Überholt

Protector, Conj.

2

1471920M1

1

Decal, Warning - Ldr. Bucket Teeth
Guard

Adhésif

Aufkleber

Adhesivo

3

1470338M1

2

Spring, Retaining - Loader Bucket
Guard

Siège De Ressort

Federsitz

Muelle

4

3516782M2

2

Hook, Retaining - Loader Bucket
Guard

Crochet

Haken

Gancho

5

3516939M91

1

Guard, Loader Bucket Teeth - Narrow Protecteur

Schutz

Protector

®

1987

Tooth Guard Kit

- With Decal Standard Loader Bucket

4067 95007

2

5

3

4

1

3

4

C-95007-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3522150M94

1

Kit - Tooth Guard (Wide + Decal) Std
Bkt

Démodé

Überholt

Protector, Conj.

2

1471920M1

1

Decal, Warning - Ldr. Bucket Teeth
Guard

Adhésif

Aufkleber

Adhesivo

3

1470338M1

2

Spring, Retaining - Loader Bucket
Guard

Siège De Ressort

Federsitz

Muelle

4

3516782M2

2

Hook, Retaining - Loader Bucket
Guard

Crochet

Haken

Gancho

5

3522151M93

1

Guard, Loader Bucket Teeth - Wide

Protecteur

Schutz

Protector

®

1989

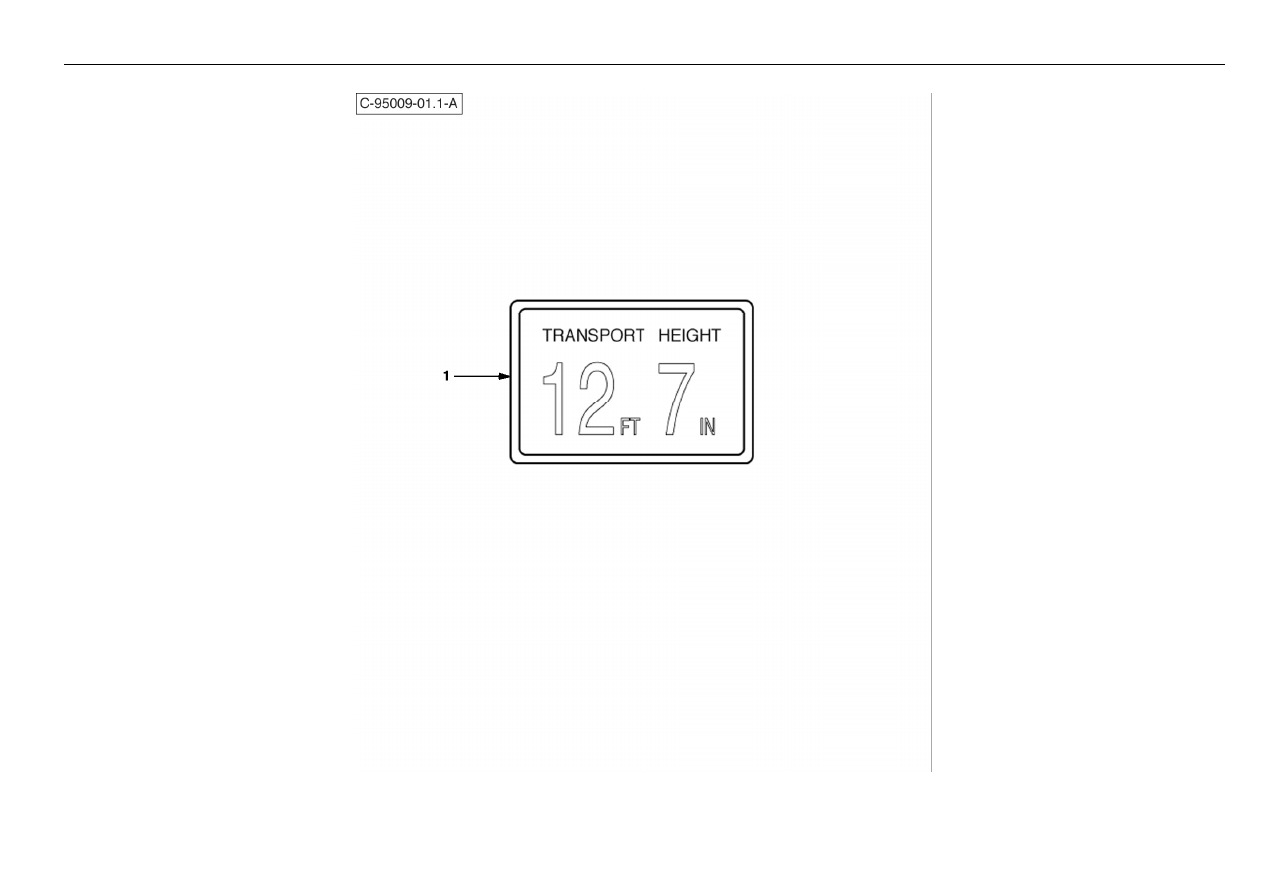

Transport Height Decal Kit

4067 95009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101996M1

1

Decal-Height-Transport

Adhésif

Aufkleber

Adhesivo

®

1991

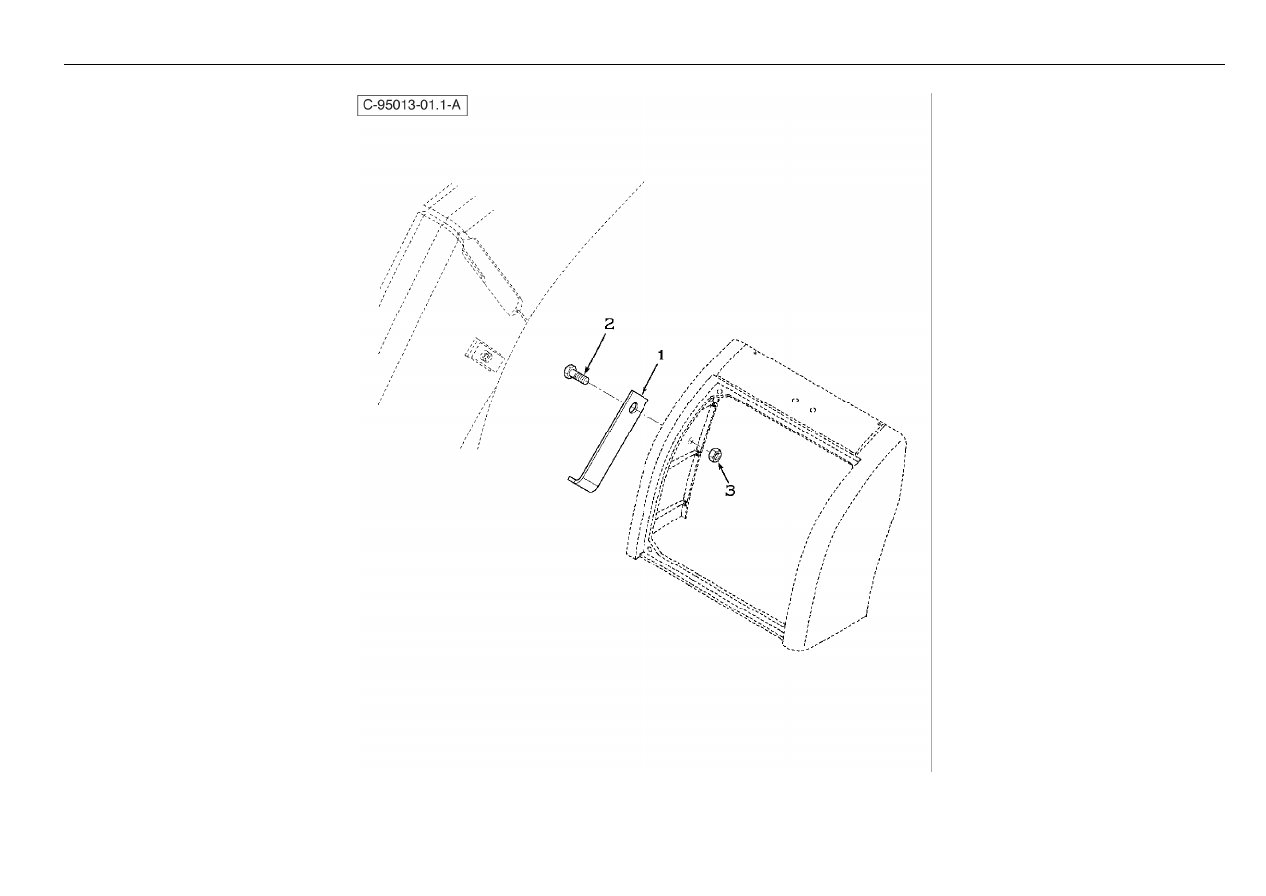

Position Indicator

- Loader Arm

4067 95013

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6102484M2

1

Pointer-German Carry

Indicateur

Anzeige

Placa

2

339337X1

1

Bolt M8-30 Z5f

Goupille

Bolzen - M8 X 30

Perno

3

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

®

1993

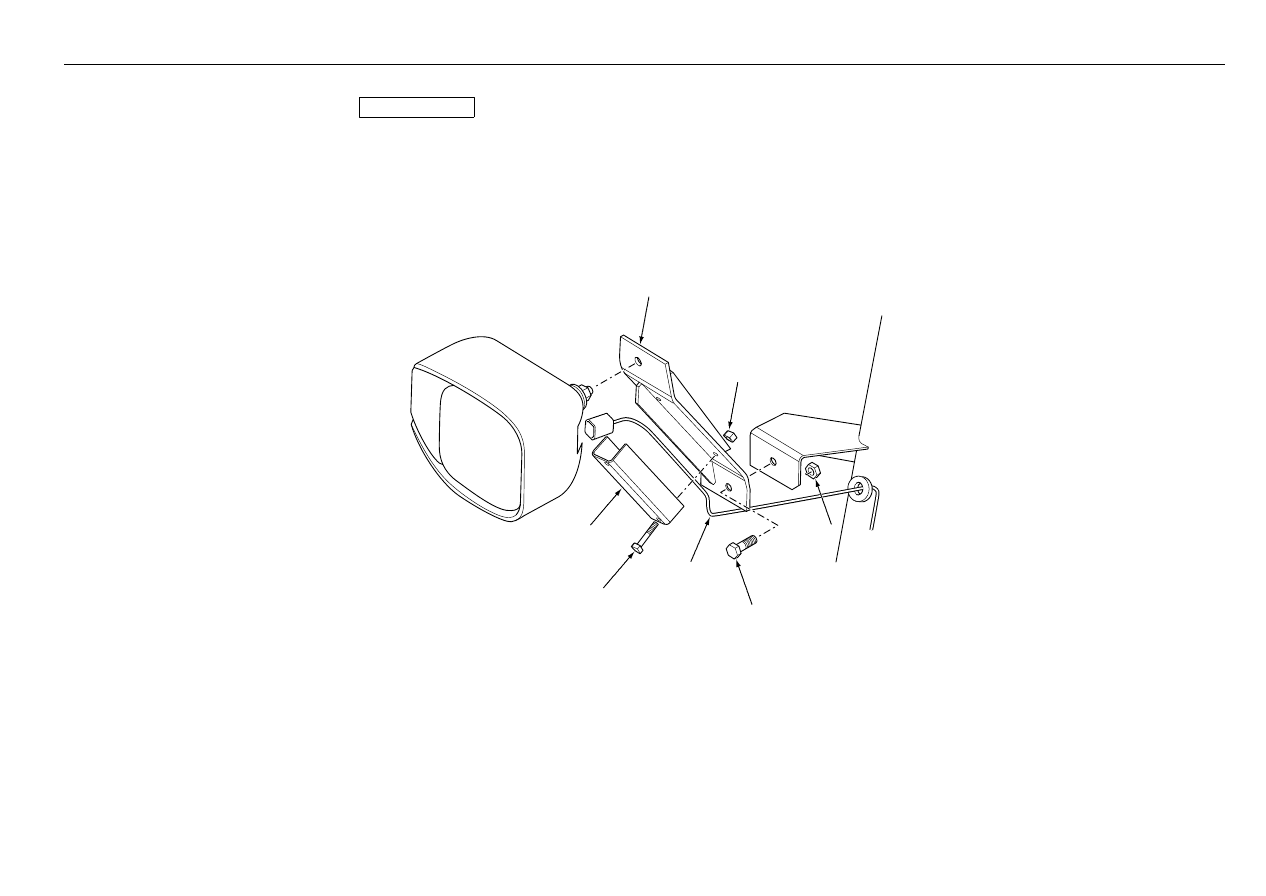

Headlamp Extension

4067 95014

C-95014-01.1-A

7

5

3

2

6

4

1

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6102818M92

1

Bracket-Headlamp-Lh

Patte Fixation

Halter

Cuchara, Conj.

1

6102817M92

1

Bracket-Headlamp-Rh

Patte Fixation

Halter

Cuchara, Conj.

2

6102863M2

2

Plate-Cover

Cache

Abdeckung

Tapa

3

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

4

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

5

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

6

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

7

6108516M91

2

Headlight Extension Harness

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

®

1995

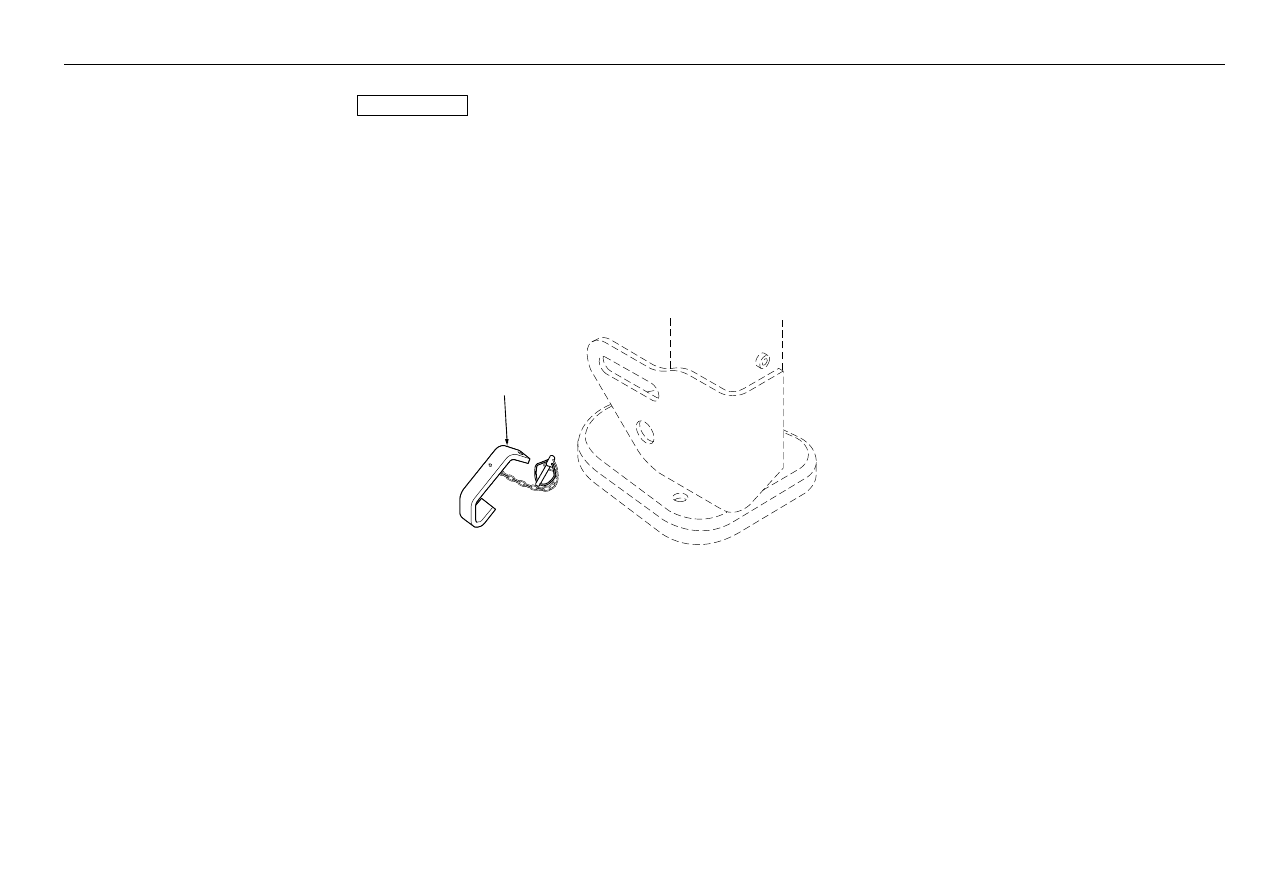

Digger Stabilisers

- Safety Kit

4067 95015

C-95015-01.1-A

1

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101200

1

Bracket Assy - Stab Lock Up

Ensemble Support

Halter Kpl

Cjt.Soporte

®

1997

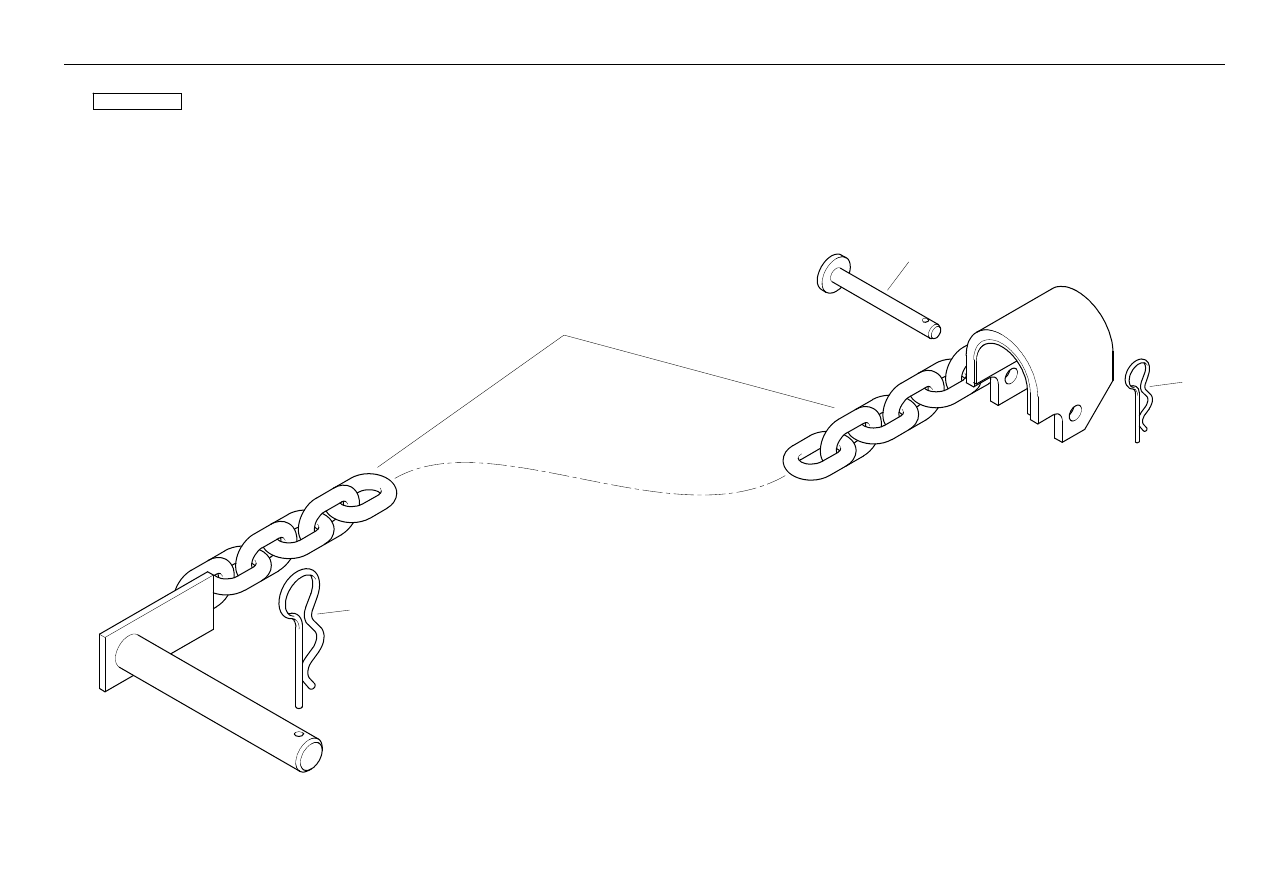

Transport Lock

- Loader

4067 95017

1

2

3

4

C-95017-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3517949M93

1

Chain-Ldr Transport Lock W/Asy

Chaîne

Kette

Cadena

2

3517952M91

1

Pin Welded Assy

Axe

Bolzen

Pasador

3

377165X1

1

Split Pin/Safety Pin

Goupille D¿Arrêt

Splint

Pasador De Parada

4

3517961M1

1

Split Pin/Safety Pin

Coupille Fendue

Splint

Pasador De Parada

®

1999

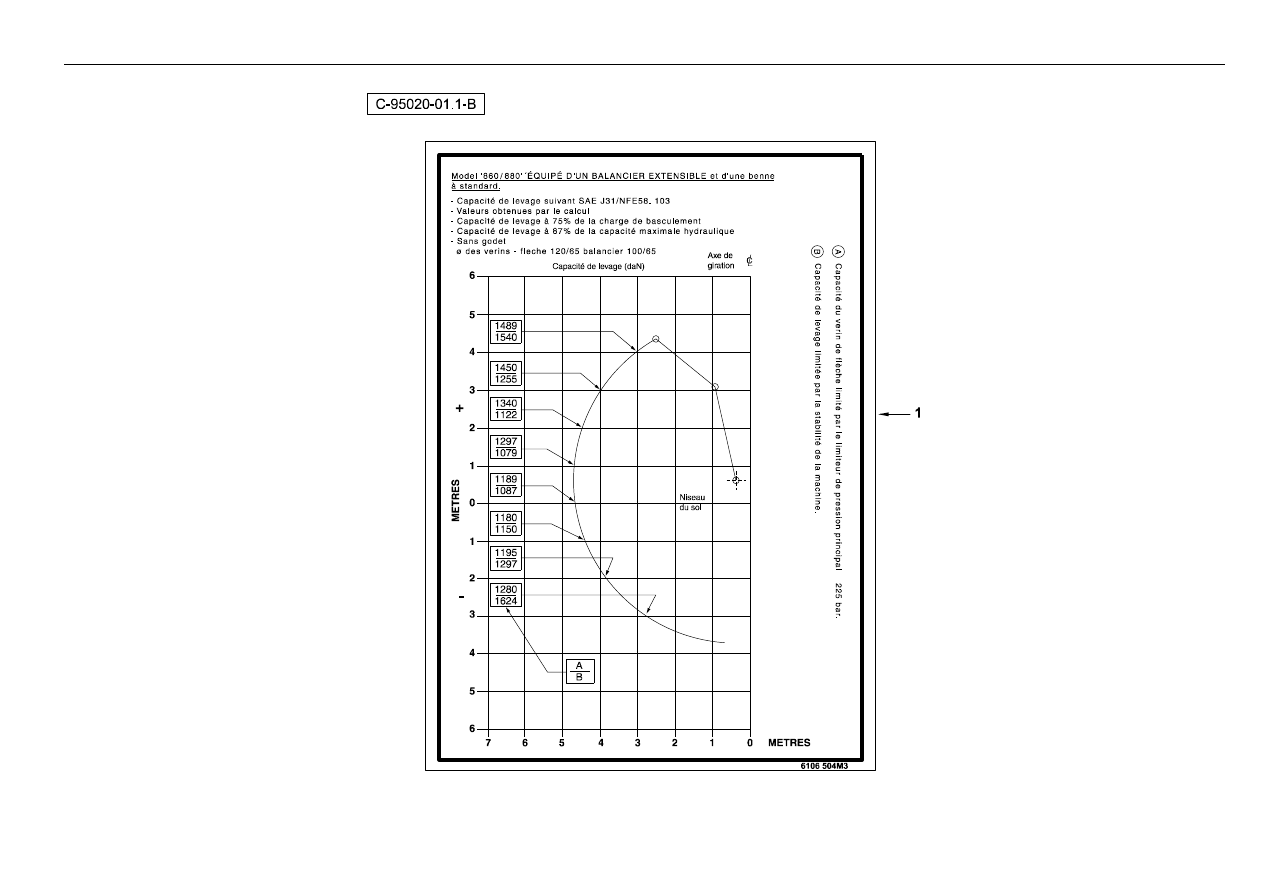

Decals

- Craning Valve Kit

4067 95020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106504M3

1

Decal - Craning Extendahoe Retracted Decalcomanie

Aufkleber

Adhesivo

®

2001

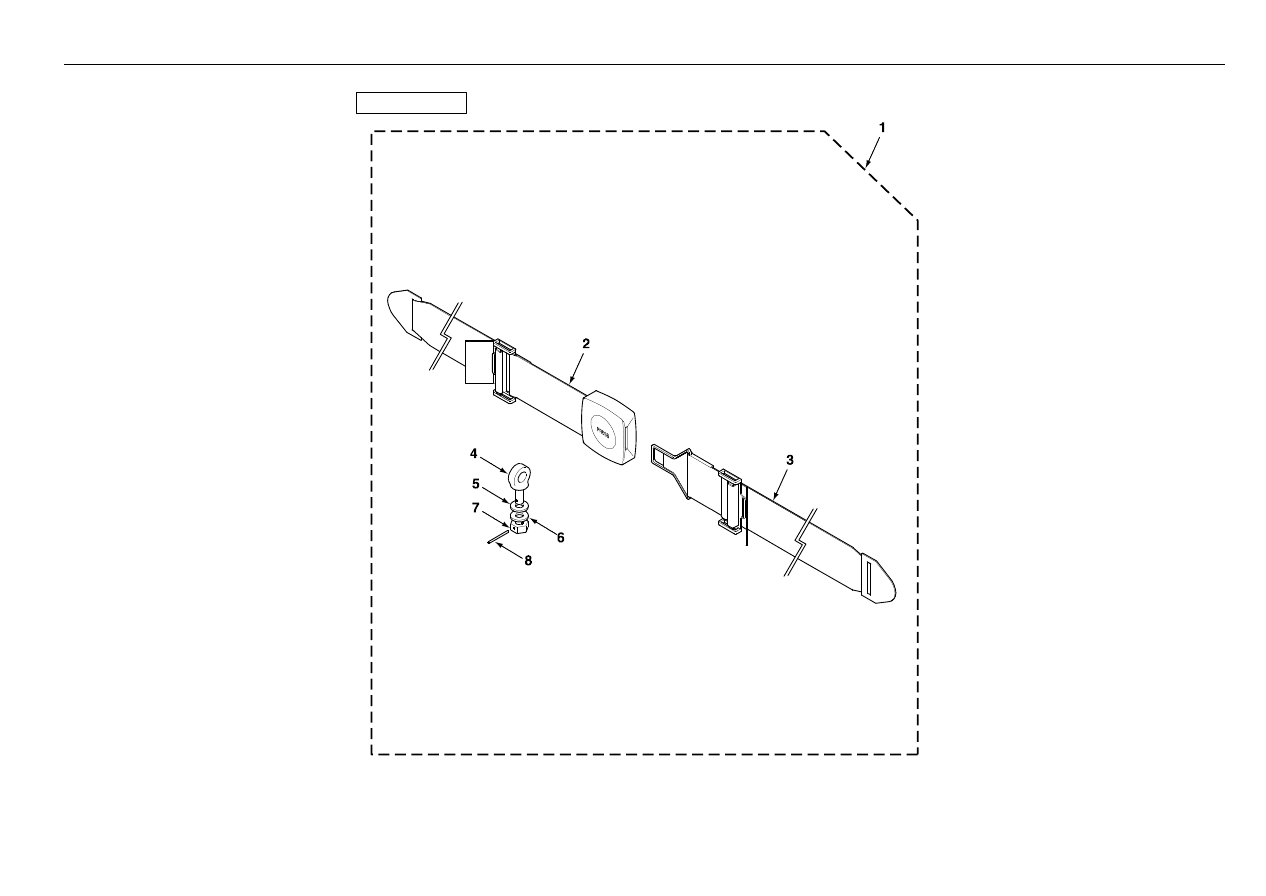

Seat Belt Kit

4067 95022

C-95022-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

709093M91

1

Seat Belt - 3" Wide

Courroie

Riemen

Cinturón, Seguridad

2

#BELT, SEAT

1

Belt, Seat

Belt, Seat

Belt, Seat

Belt, Seat

Ref 1

3

#BELT, SEAT

1

Belt, Seat

Belt, Seat

Belt, Seat

Belt, Seat

Ref 1

4

709403M1

2

Eye Bolt - Seat Belt

Boulon À ¿Il

Augenschraube

Perno De Anilla

5

353432X1

2

Washer Lock

Rondelle Frein

Scheibe, Sicherungs-

Arandela

6

369968X1

2

Washer, Special

Rondelle Spéciale

Spezialscheibe

Arandela Especial

7

364201X1

2

Nut - Hex Special 7/16-20 Unf Sae8
Zinc

Ecrou Special

Spezialmutter

Tuerca

8

354048X1

2

Pin

Goupille

Bolzen

Pasador Hendido

®

2003

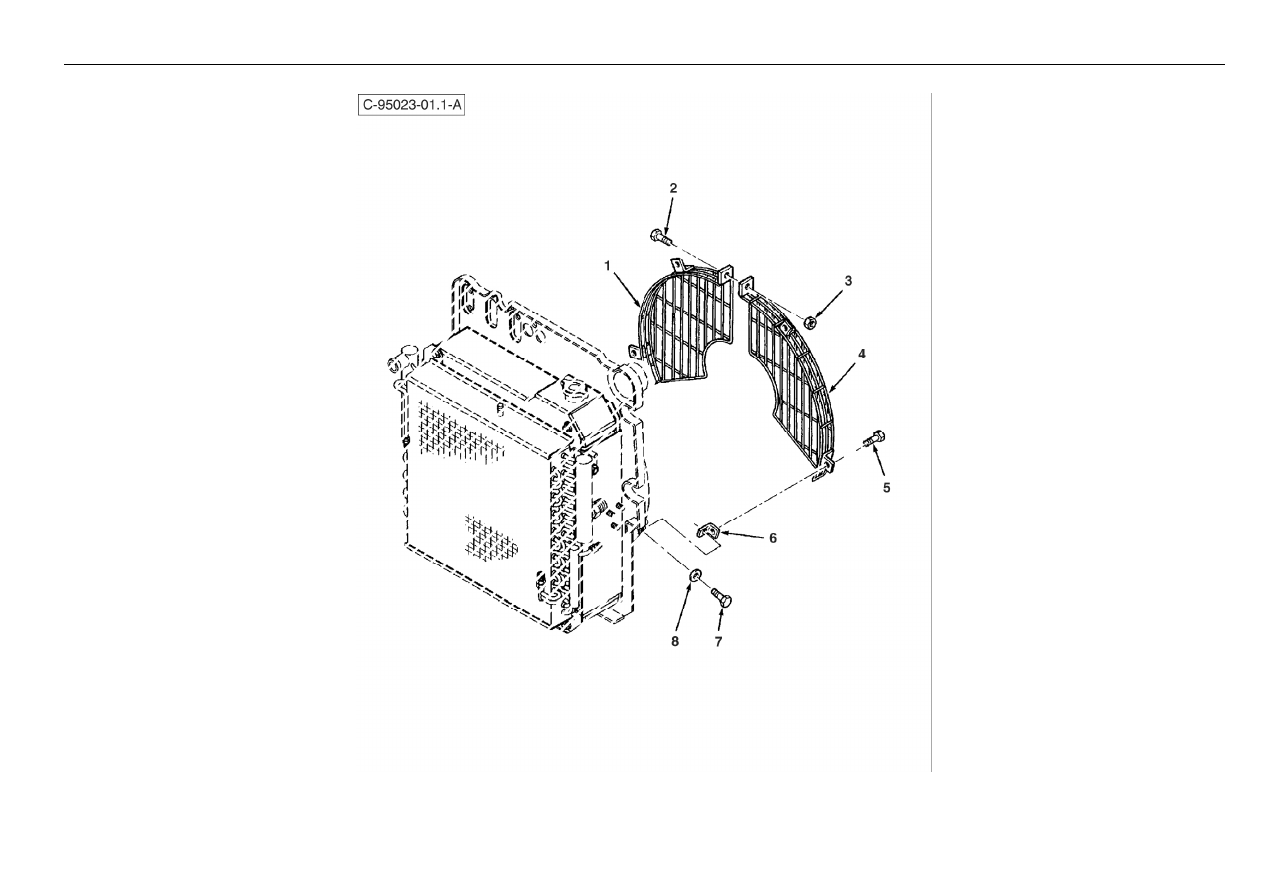

Fan Guard Without Air Conditioning

4067 95023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110182M2

1

Guard-Rh Fan

Protecteur

Schutz

Rejilla

2

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

3

339666X1

1

Bolt M6-20 Z5f

Boulon M6 X 20

Maschschraube Metr M

Tornillo

4

6110183M2

1

Fan Guard LH

Protecteur

Schutz

Rejilla

5

391074X1

4

Bolt, Hex. - M6 X 12

Goupille

Sechskantschraube

Tornillo

6

391074X1

4

Bolt, Hex. - M6 X 12

Goupille

Sechskantschraube

Tornillo

7

391038X1

4

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

8

3517435M2

4

Bracket Fan Guard

Support

Haltevorrichtung

Soporte De Fijación

®

2005

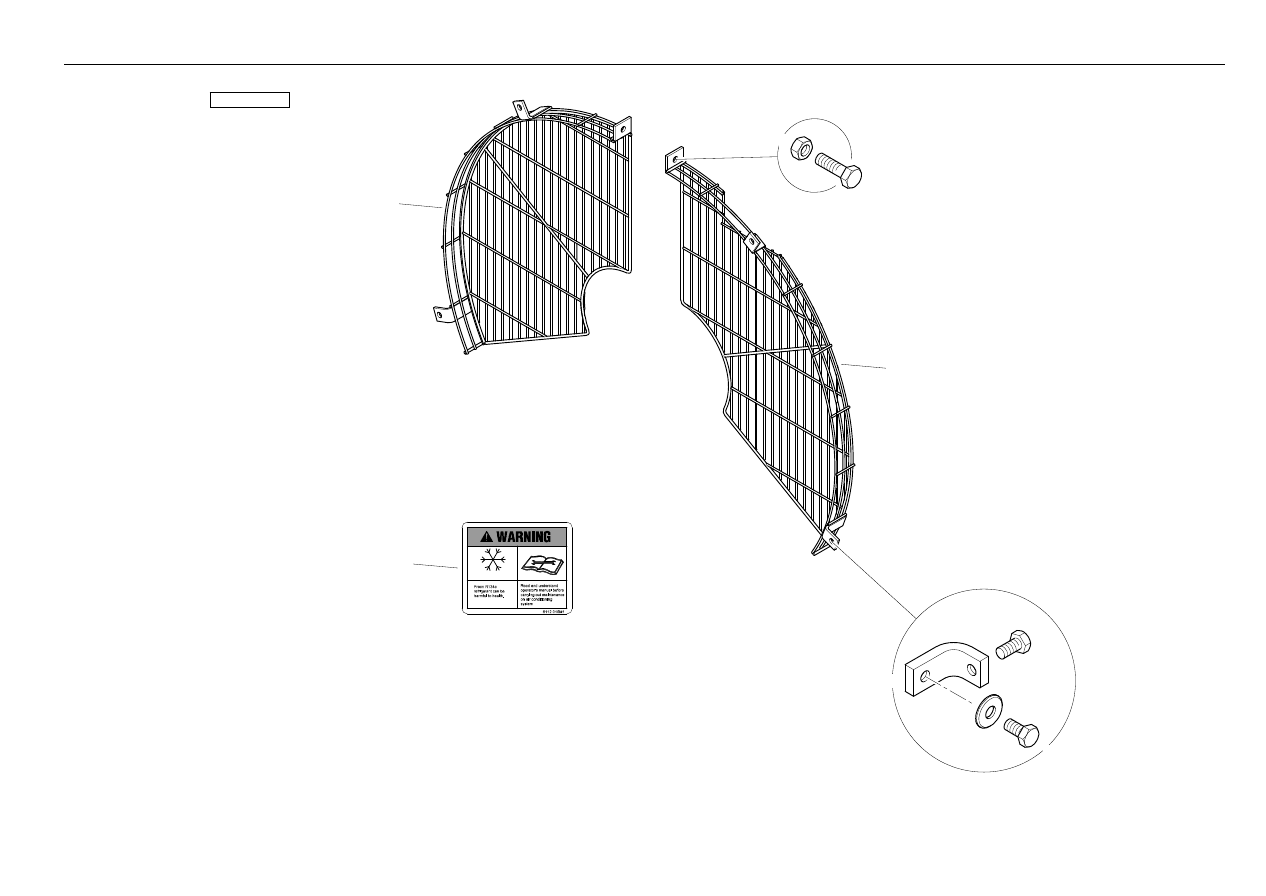

Fan Guard With Air Conditioning

4067 95024

R134a

1

2

3

4

5

6

7

8

9

C-95024-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110182M2

1

Guard-Rh Fan

Protecteur

Schutz

Rejilla

2

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

3

339666X1

1

Bolt M6-20 Z5f

Boulon M6 X 20

Maschschraube Metr M

Tornillo

4

6110579M1

1

Fan Guard LH (With Air-Con)

Garde

Schutzvorr

Rejilla

5

391074X1

4

Bolt, Hex. - M6 X 12

Goupille

Sechskantschraube

Tornillo

6

391074X1

4

Bolt, Hex. - M6 X 12

Goupille

Sechskantschraube

Tornillo

7

391038X1

4

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

8

3517435M2

4

Bracket Fan Guard

Support

Haltevorrichtung

Soporte De Fijación

9

6112015M1

3

Decal - Air Con - Ansi

Adhésif

Aufkleber

Adhesivo

®

2007

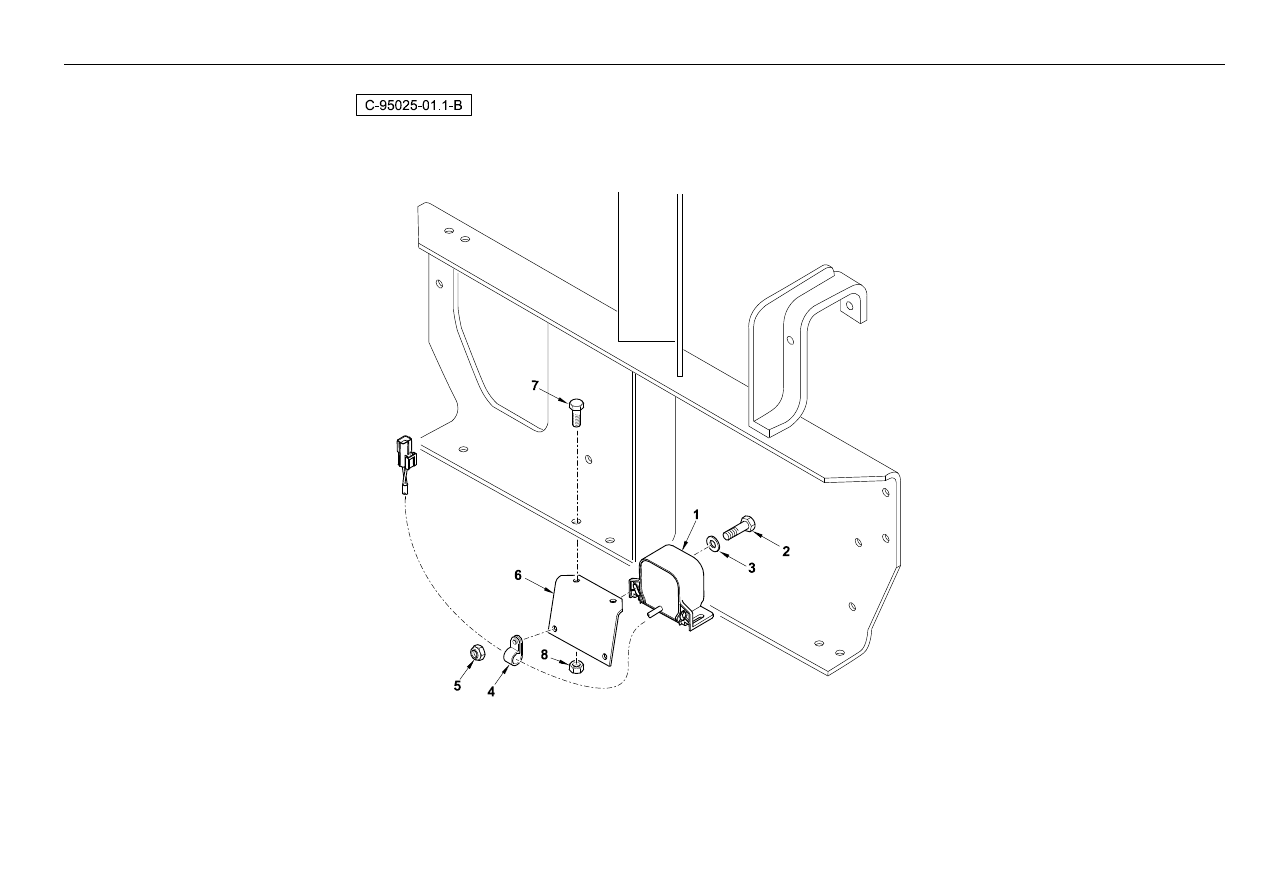

Reverse Alarm

4067 95025

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114877M91

1

Reverse Alarm

Reverse Alarm

Reverse Alarm

Reverse Alarm

2

339666X1

2

Bolt M6-20 Z5f

Boulon M6 X 20

Maschschraube Metr M

Tornillo

3

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

4

3517114M2

1

P - Clip

Collier De Fixation

Befestigungsschelle

Argolla De Fijación

5

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6102972M1

1

Bracket-Reverse Alarm

Support

Haltevorrichtung

Pata De Fijación

6

T101214

1

Bracket - Reverse Alarm

Support Fixation

Haltearm

Soporte

7

339666X1

2

Bolt M6-20 Z5f

Boulon M6 X 20

Maschschraube Metr M

Tornillo

8

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

®

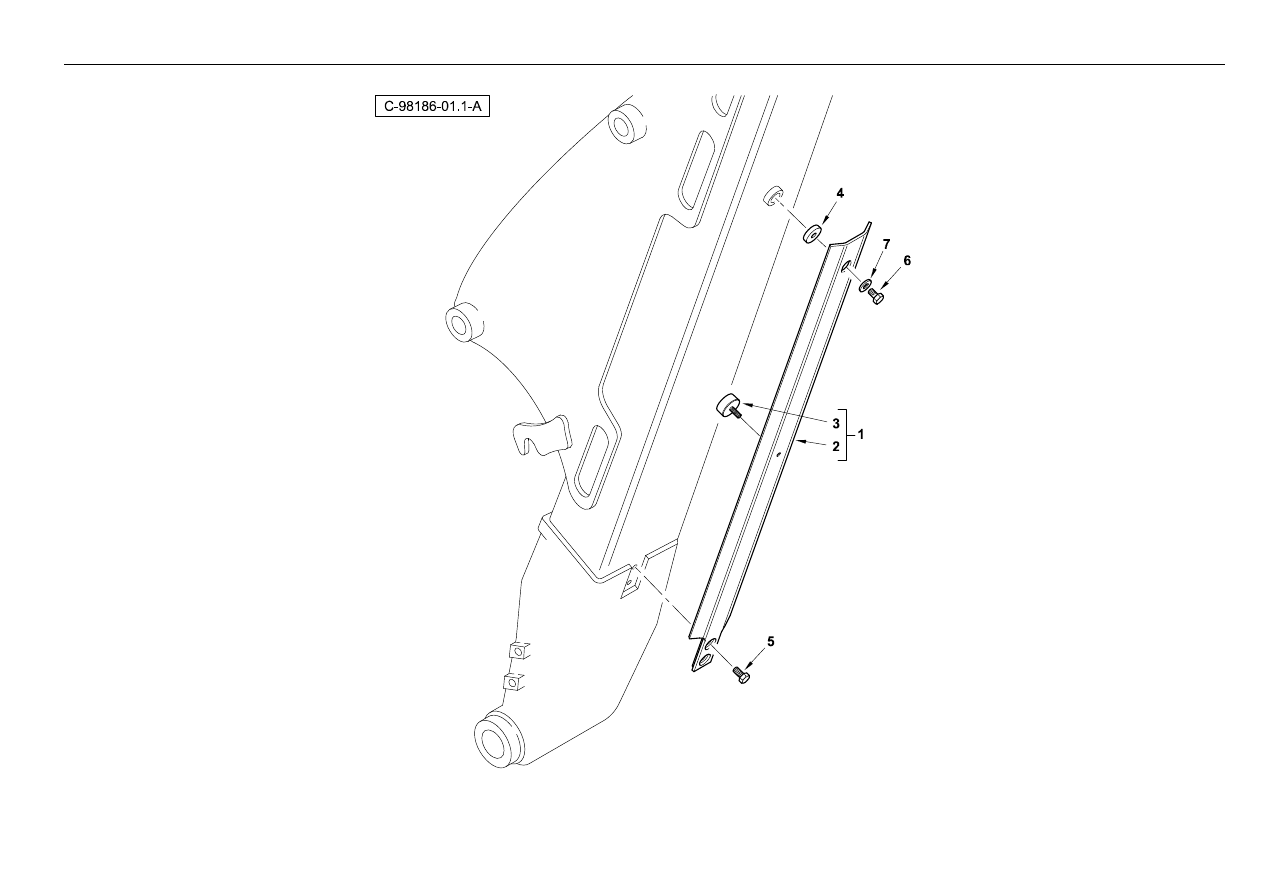

2009

Kit

- Boom Guard

4067 98186

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110712M91

1

Guard - Boom W/Assy

Garde

Schutzvorr

Protector, Conj.

2

#GUARD

1

Guard

Guard

Guard

Guard

Ref. 1

3

6110763M1

1

Buffer Rubber

Butoir

Puffer

Bloque De Caucho

4

6110843M1

1

Washer - Boom Guard 45mm Dia-
Zinc Plate

Rondelle

Unterlegscheibe

Arandela

5

3009505X1

2

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

6

339299X1

1

M12x30 Bolt

Vis

Schraube

Tornillo

7

385363X1

1

Washer, M12 - Hardened

Rondelle M12

Scheibe M12

Arandela

®

2011

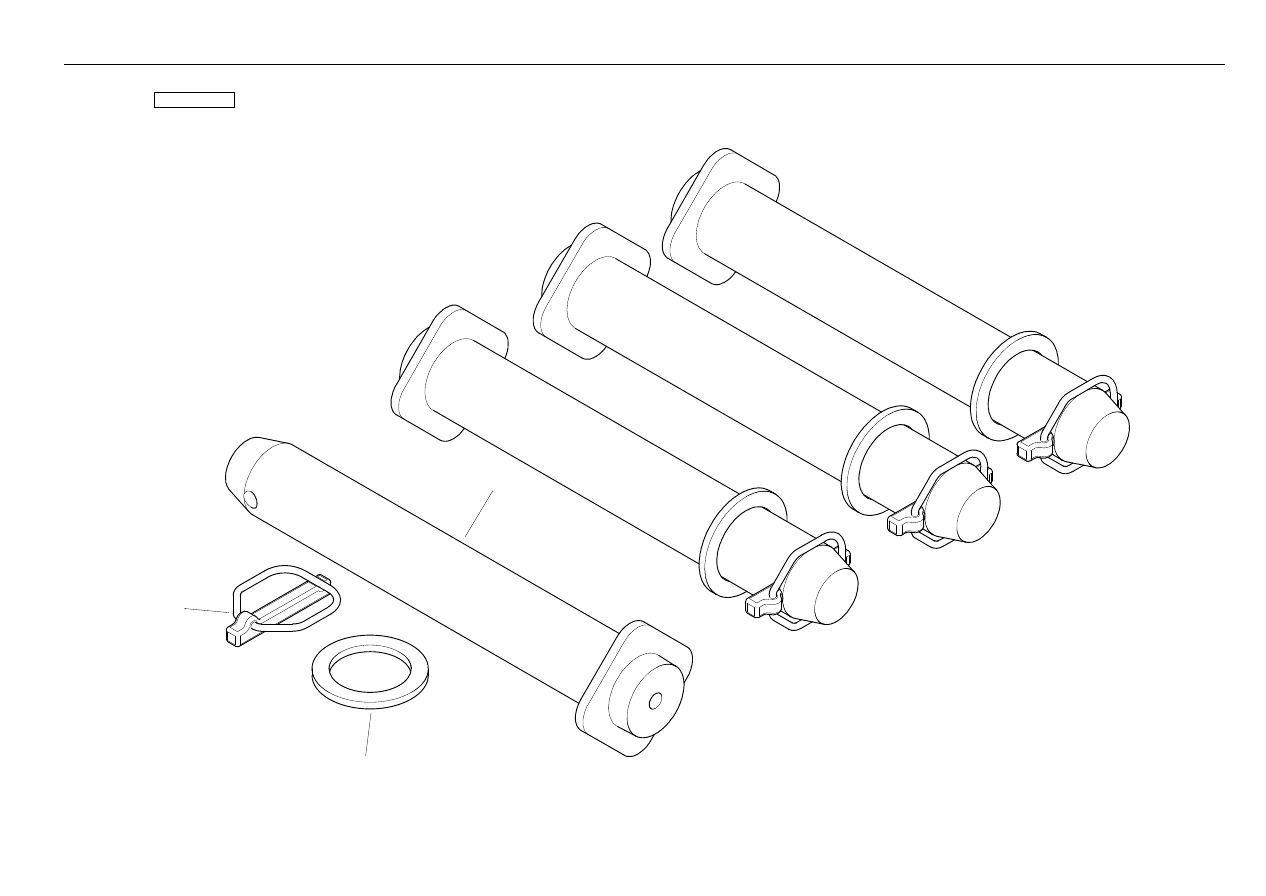

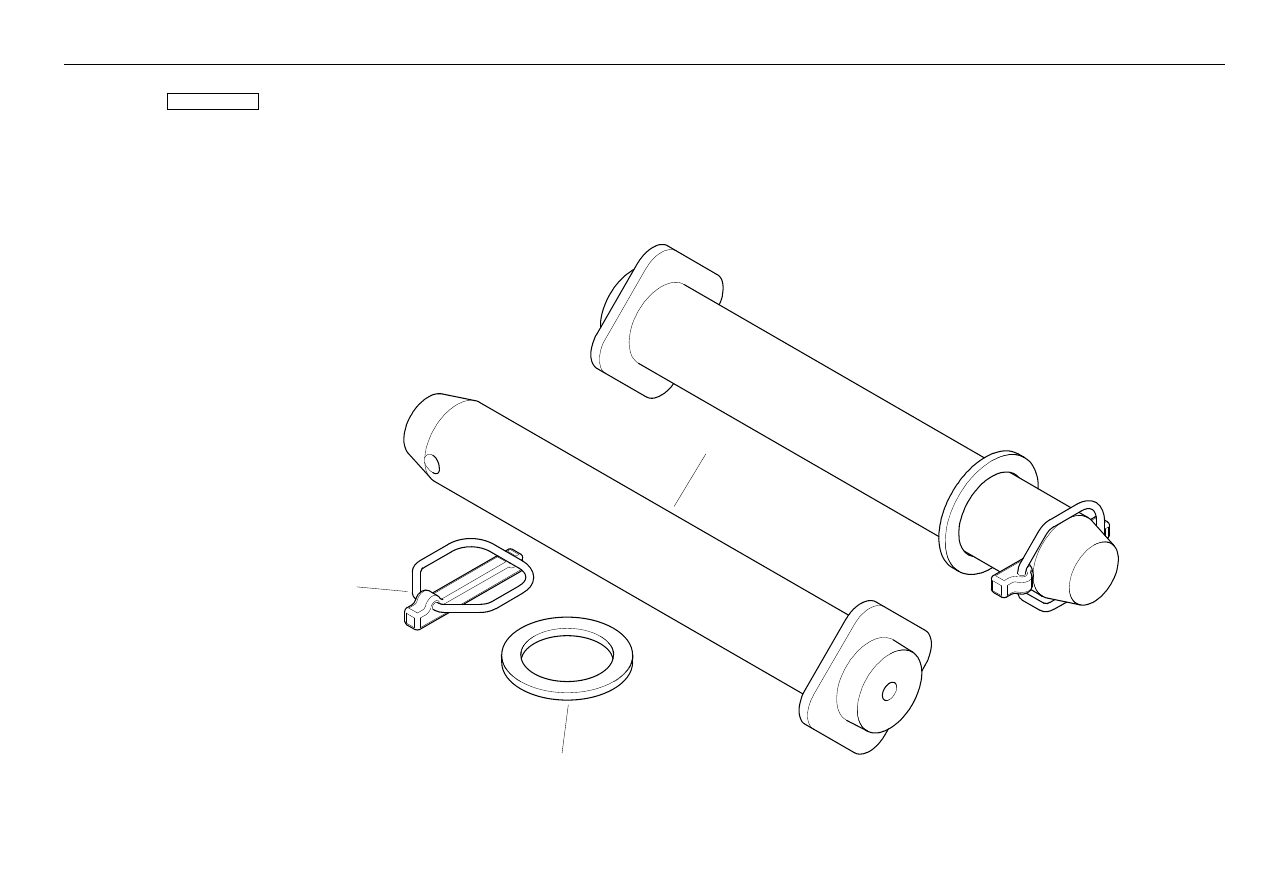

Bucket Pins Kit Single

4067 98006

1

2

3

C-98006-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

3

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

®

2013

Bucket Pins Kit Double

4067 98007

1

2

3

C-98007-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

4

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3516522M91

4

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

3

3501790M1

4

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

®
