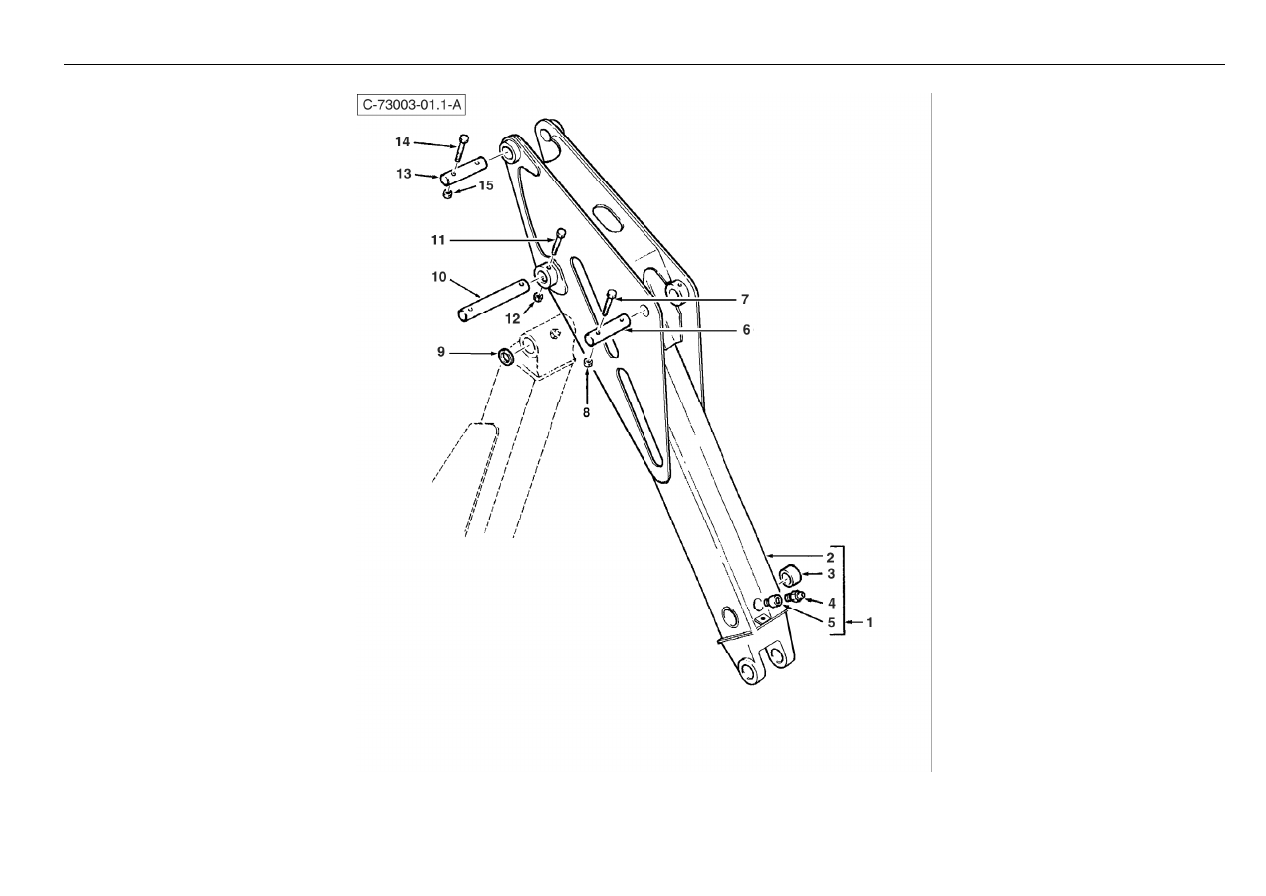

Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 42

Dipper

- Standard Case Bucket

4067 73003W

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100818M93

1

Standard Dipper W/A - Case

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

#DIPPER

1

Dipper

Dipper

Dipper

Dipper

Ref. 1

3

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

4

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

5

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

6

3522694M2

1

Pin Dippr Lift Ram Top

Axe

Bolzen

Pasador

7

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

8

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

9

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

10

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

11

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

12

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

13

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

14

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

15

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

®

1313

Dipper

- Standard Case Bucket

4067 73003Y

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100818M93

1

Standard Dipper W/A - Case

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

#DIPPER

1

Dipper

Dipper

Dipper

Dipper

Ref. 1

3

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

4

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

5

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

6

3522694M2

1

Pin Dippr Lift Ram Top

Axe

Bolzen

Pasador

7

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

8

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

9

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

10

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

11

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

12

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

13

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

14

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

15

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

®

1315

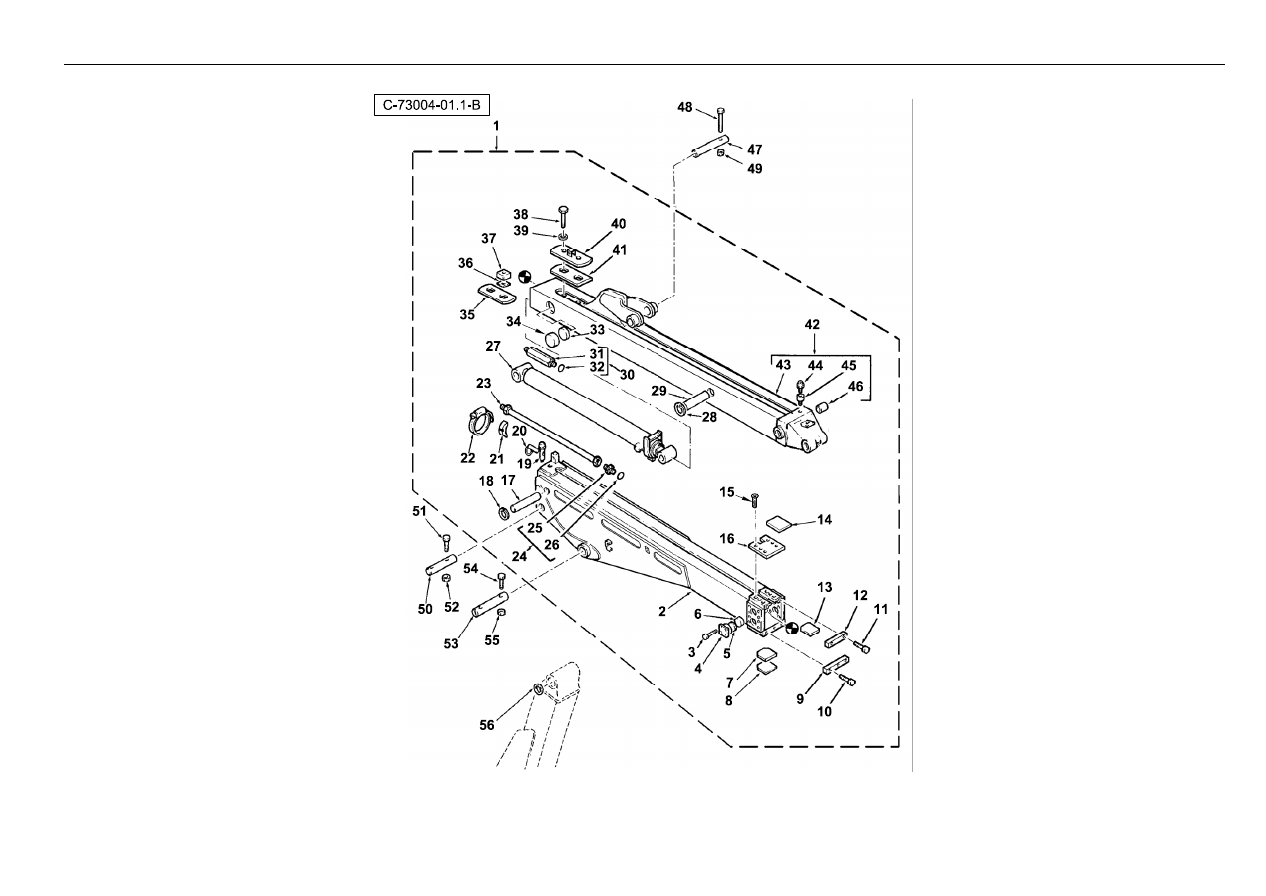

Dipper

- Extendahoe Case Bucket

4067 73004W

Part No.

Qty.

English

French

German

Spanish

Remarks

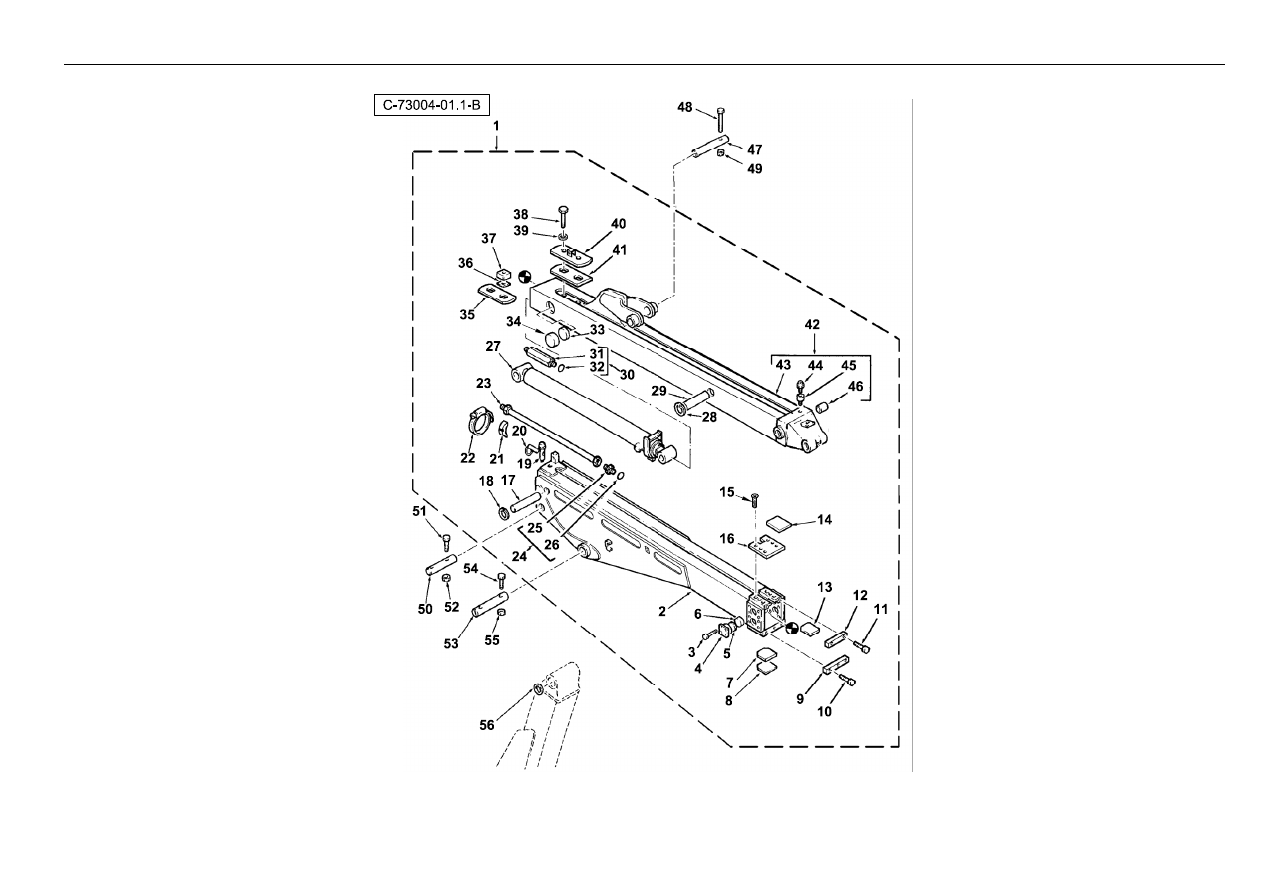

1

6109587M91

1

Ext Dipper 4.75 (Case End)

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

6100743M96

1

Housing W/A - Ext. Dipper

Carter

Gehäuse

Cárter, Conj.

3

3009492X1

16

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

4

6106121M1

4

Casting-Wear Pad Housing

Carter

Gehäuse

Cárter

5

3502476M1

0

Shim W/Pad(As Reqd) Xd

Cale

Ausgleichsscheibe

Calce

5

3510645M1

0

Shim As Required Xd

Cale

Ausgleichsscheibe

Calce

6

3502475M2

4

Wear Pad - Extending Dipper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

7

3501658M2

1

Pad-Collar Wear

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

8

3510862M1

0

Shim As Required Xd

Cale

Ausgleichsscheibe

Calce

8

3502940M1

0

Shim, 1mm - Extending Dipper

Cale

Ausgleichsscheibe

Calce

8

3502938M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

8

3502939M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

9

6106164M1

1

Plate, Lower Scraper - Ext. Dipper

Plaque

Platte

Placa

10

6007797M1

5

Screw M12 X 30

Vis

Schraube

Tornillo

12

6102971M1

1

Bar-Top Wear Pad Retainer

Dispositif De Retenue

Befestigungsteil

Fijacion

13

3501658M2

1

Pad-Collar Wear

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

14

6108692M1

4

Decal - Operators Instruction Book

Adhésif

Aufkleber

Adhesivo

15

3009464X1

6

Screw : M12 X 35 - ISO 10.9 ( Zinc )

Vis - M12 X 35

Schraube - M12 X 35

Tornillo

16

6111887M1

1

Plate

Plaque

Platte

Placa

17

3501624M1

1

Pin 31.7 X 195mm

Axe

Bolzen

Pasador

18

355973X1

2

Ring Snap

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

19

6108900M1

1

Pin, Transport Lock - Extending
Dipper

Goupille

Bolzen

Pasador

20

810285M92

1

Linch Pin & Ring

Goupille D´Arrêt

Klappstecker

Pasador De Parada

21

D142787

2

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

22

3517728M1

2

Clip Jubilee 80-100

Bride Pour Tutaux

Schlauchschelle

Clip

23

6100599M91

1

Tube Assy

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

24

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

25

#UNION

1

Union

Union

Union

Union

Ref. 24

26

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

27

5000127M91

1

Cylinder Extendable Dipper

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

73004c02.1 1

®

1317

Dipper

- Extendahoe Case Bucket

4067 73004W

Part No.

Qty.

English

French

German

Spanish

Remarks

28

355973X1

2

Ring Snap

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

29

3501625M1

1

Pin Cyl Rod End X1

Axe

Bolzen

Pasador

30

6100603M91

1

Connector Long

Borne

Doppelnippel

Unión

31

#UNION

1

Union

Union

Union

Union

Ref. 30

32

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

33

3502477M1

0

Shim-W/Pad(As Reqd)Xd

Cale

Ausgleichsscheibe

Calce

33

3510644M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

34

3502473M2

2

Wear Pad, Inner - Ext. Dipper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

35

6102559M1

1

Wear Pad Lower

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

Torque Figures

36

3502976M2

2

Shim 3.00mm X1

Cale

Ausgleichsscheibe

Calce

Bottom

36

3501975M2

2

Shim 1.00mm Xd X1

Cale

Ausgleichsscheibe

Calce

36

3502975M2

2

Shim 2.00mm X1

Cale

Ausgleichsscheibe

Calce

Top

37

3501655M2

2

Pad Spacer Xd

Entretoise

Distanzstück

Traviesa

38

3517491M1

2

Bolt M24-90 10.9

Goupille

Sechskantschraube

Tornillo

39

896-11024

2

Washer-Harden-M24

Rondelle - M24

Scheibe - M24

Arandela

40

6102519M91

1

Cover Plate Assy

Plaque

Platte

Placa

41

6102518M1

1

Wear Pad Upper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

42

6100303M93

1

Dipper Extension - Inner, Case End

Ensemble De Rallonge

Verlängerung Kpl.

Extensión, Conj.

43

#BODY

1

Body

Body

Body

Body

Ref. 42

44

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

45

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

46

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

47

3522720M2

1

Pin Dgr Bkt Ram Extbl

Goupille

Bolzen

Pasador

48

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

49

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

50

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

51

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

52

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

53

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

54

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

®

1319

Dipper

- Extendahoe Case Bucket

4067 73004W

Part No.

Qty.

English

French

German

Spanish

Remarks

55

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

56

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

®

1321

Dipper

- Extendahoe Cylinder

4067 73004W

C-73004-02.1-A

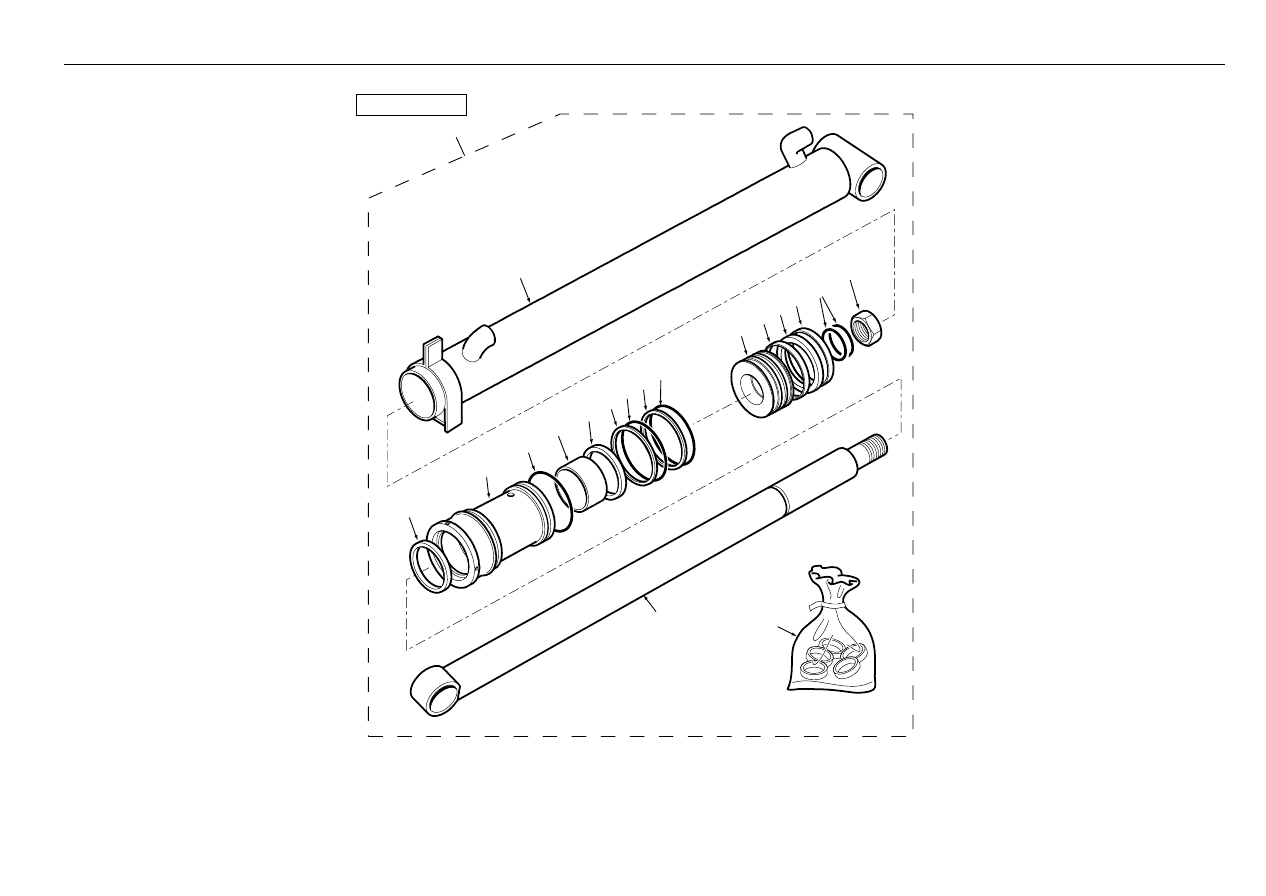

17

16

15

2

1

14

3

19

13

12

11

10

4

9

8

7

6

5

18

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000127M91

1

Cylinder Extendable Dipper

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

73004c01.1 28

2

5003920M91

1

Barrel Assy

Barrel Assy

Barrel Assy

Barrel Assy

3

5005266M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Pistón De Gato

4

1607689M1

1

Lock Nut

Ecrou

Kontermutter

Tuerca De Retención

5

1748324M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

6

3487078M1

1

Ring - Piston Guide

Anneau

Ring

Aro

7

3443573M2

1

Seal Piston

Joint

Dichtung

Junta

8

3487078M1

1

Ring - Piston Guide

Anneau

Ring

Aro

9

5003929M1

1

Piston

Piston

Kolben

Pistón

10

1442891X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

11

5001306M1

1

Ring, Back-Up

Contre Bague

Stützring

Contrajunta

12

1441120X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

13

1881527M1

1

Ring Backup

Anneau

Ring

Aro

14

3485976M1

1

Seal-40*55*10

Joint D´Arbre

Wellendichtring

Junta

15

5001605M1

1

Bearing

Roulement

Lager

Cojinete

16

3487585M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

17

5004084M91

1

Bearing Assy

Roulement

Radiallager

Cojinete

18

1605446M1

1

Wiper Ring-40*50*7*10

Racleur

Wischer

Raspador, Escobilla

19

5005362M91

0

Kit, Seal - Ext. Dipper Cylinder

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

1323

Dipper

- Extendahoe Case Bucket

4067 73004Y

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109587M91

1

Ext Dipper 4.75 (Case End)

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

6100743M96

1

Housing W/A - Ext. Dipper

Carter

Gehäuse

Cárter, Conj.

3

3009492X1

16

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

4

6106121M1

4

Casting-Wear Pad Housing

Carter

Gehäuse

Cárter

5

3502476M1

0

Shim W/Pad(As Reqd) Xd

Cale

Ausgleichsscheibe

Calce

5

3510645M1

0

Shim As Required Xd

Cale

Ausgleichsscheibe

Calce

6

3502475M2

4

Wear Pad - Extending Dipper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

7

3501658M2

1

Pad-Collar Wear

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

8

3510862M1

0

Shim As Required Xd

Cale

Ausgleichsscheibe

Calce

8

3502940M1

0

Shim, 1mm - Extending Dipper

Cale

Ausgleichsscheibe

Calce

8

3502938M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

8

3502939M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

9

6106164M1

1

Plate, Lower Scraper - Ext. Dipper

Plaque

Platte

Placa

10

6007797M1

5

Screw M12 X 30

Vis

Schraube

Tornillo

12

6102971M1

1

Bar-Top Wear Pad Retainer

Dispositif De Retenue

Befestigungsteil

Fijacion

13

3501658M2

1

Pad-Collar Wear

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

14

6108692M1

4

Decal - Operators Instruction Book

Adhésif

Aufkleber

Adhesivo

15

3009464X1

6

Screw : M12 X 35 - ISO 10.9 ( Zinc )

Vis - M12 X 35

Schraube - M12 X 35

Tornillo

16

6111887M1

1

Plate

Plaque

Platte

Placa

17

3501624M1

1

Pin 31.7 X 195mm

Axe

Bolzen

Pasador

18

355973X1

2

Ring Snap

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

19

6108900M1

1

Pin, Transport Lock - Extending
Dipper

Goupille

Bolzen

Pasador

20

810285M92

1

Linch Pin & Ring

Goupille D´Arrêt

Klappstecker

Pasador De Parada

21

D142787

2

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

22

3517728M1

2

Clip Jubilee 80-100

Bride Pour Tutaux

Schlauchschelle

Clip

23

6100599M91

1

Tube Assy

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

24

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

25

#UNION

1

Union

Union

Union

Union

Ref. 24

26

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

27

5000127M91

1

Cylinder Extendable Dipper

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

73004c02.1 1

®

1325

Dipper

- Extendahoe Case Bucket

4067 73004Y

Part No.

Qty.

English

French

German

Spanish

Remarks

28

355973X1

2

Ring Snap

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

29

3501625M1

1

Pin Cyl Rod End X1

Axe

Bolzen

Pasador

30

6100603M91

1

Connector Long

Borne

Doppelnippel

Unión

31

#UNION

1

Union

Union

Union

Union

Ref. 30

32

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

33

3502477M1

0

Shim-W/Pad(As Reqd)Xd

Cale

Ausgleichsscheibe

Calce

33

3510644M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

34

3502473M2

2

Wear Pad, Inner - Ext. Dipper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

35

6102559M1

1

Wear Pad Lower

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

Torque Figures

36

3502976M2

2

Shim 3.00mm X1

Cale

Ausgleichsscheibe

Calce

Bottom

36

3501975M2

2

Shim 1.00mm Xd X1

Cale

Ausgleichsscheibe

Calce

36

3502975M2

2

Shim 2.00mm X1

Cale

Ausgleichsscheibe

Calce

Top

37

3501655M2

2

Pad Spacer Xd

Entretoise

Distanzstück

Traviesa

38

3517491M1

2

Bolt M24-90 10.9

Goupille

Sechskantschraube

Tornillo

39

896-11024

2

Washer-Harden-M24

Rondelle - M24

Scheibe - M24

Arandela

40

6102519M91

1

Cover Plate Assy

Plaque

Platte

Placa

41

6102518M1

1

Wear Pad Upper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

42

6100303M93

1

Dipper Extension - Inner, Case End

Ensemble De Rallonge

Verlängerung Kpl.

Extensión, Conj.

43

#BODY

1

Body

Body

Body

Body

Ref. 42

44

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

45

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

46

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

47

3522720M2

1

Pin Dgr Bkt Ram Extbl

Goupille

Bolzen

Pasador

48

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

49

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

50

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

51

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

52

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

53

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

54

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

®

1327

Dipper

- Extendahoe Case Bucket

4067 73004Y

Part No.

Qty.

English

French

German

Spanish

Remarks

55

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

56

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

®

1329

Dipper

- Extendahoe Cylinder

4067 73004Y

C-73004-02.1-A

17

16

15

2

1

14

3

19

13

12

11

10

4

9

8

7

6

5

18

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000127M91

1

Cylinder Extendable Dipper

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

73004c01.1 28

2

5003920M91

1

Barrel Assy

Barrel Assy

Barrel Assy

Barrel Assy

3

5005266M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Pistón De Gato

4

1607689M1

1

Lock Nut

Ecrou

Kontermutter

Tuerca De Retención

5

1748324M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

6

3487078M1

1

Ring - Piston Guide

Anneau

Ring

Aro

7

3443573M2

1

Seal Piston

Joint

Dichtung

Junta

8

3487078M1

1

Ring - Piston Guide

Anneau

Ring

Aro

9

5003929M1

1

Piston

Piston

Kolben

Pistón

10

1442891X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

11

5001306M1

1

Ring, Back-Up

Contre Bague

Stützring

Contrajunta

12

1441120X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

13

1881527M1

1

Ring Backup

Anneau

Ring

Aro

14

3485976M1

1

Seal-40*55*10

Joint D´Arbre

Wellendichtring

Junta

15

5001605M1

1

Bearing

Roulement

Lager

Cojinete

16

3487585M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

17

5004084M91

1

Bearing Assy

Roulement

Radiallager

Cojinete

18

1605446M1

1

Wiper Ring-40*50*7*10

Racleur

Wischer

Raspador, Escobilla

19

5005362M91

0

Kit, Seal - Ext. Dipper Cylinder

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

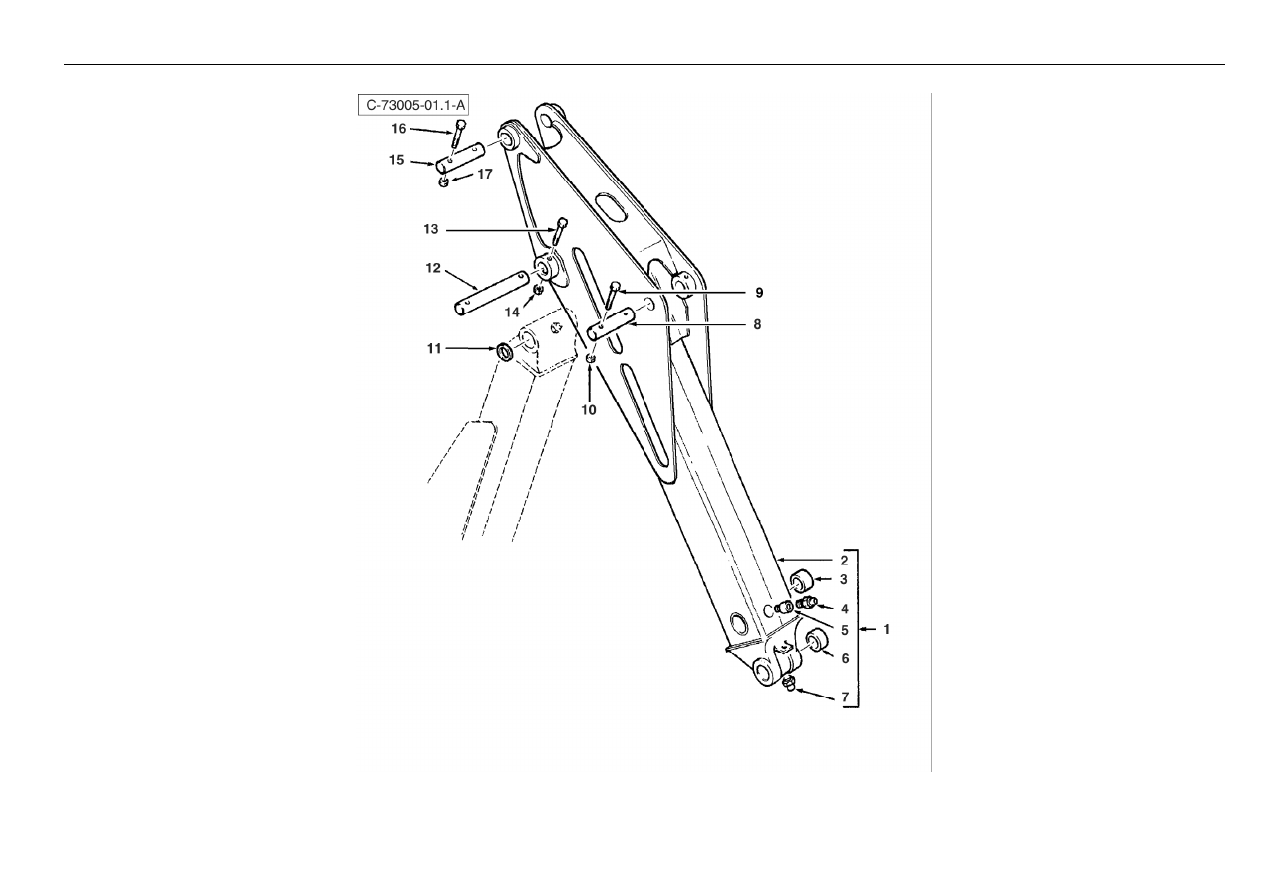

1331

Dipper

- Standard Jcb Bucket

4067 73005W

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108840M91

1

Dipper - Standard -Jcb End

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

#DIPPER

1

Dipper

Dipper

Dipper

Dipper

Ref. 1

3

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

4

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

5

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

6

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

7

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

8

3522694M2

1

Pin Dippr Lift Ram Top

Axe

Bolzen

Pasador

9

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

10

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

11

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

12

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

13

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

14

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

15

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

16

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

17

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

®

1333

Dipper

- Standard Jcb Bucket

4067 73005Y

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108840M91

1

Dipper - Standard -Jcb End

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

#DIPPER

1

Dipper

Dipper

Dipper

Dipper

Ref. 1

3

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

4

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

5

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

6

3500009M3

2

Bush, Boom/Dipper Mounting

Douille

Buechse

Anillo

7

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

8

3522694M2

1

Pin Dippr Lift Ram Top

Axe

Bolzen

Pasador

9

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

10

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

11

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

12

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

13

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

14

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

15

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

16

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

17

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

®

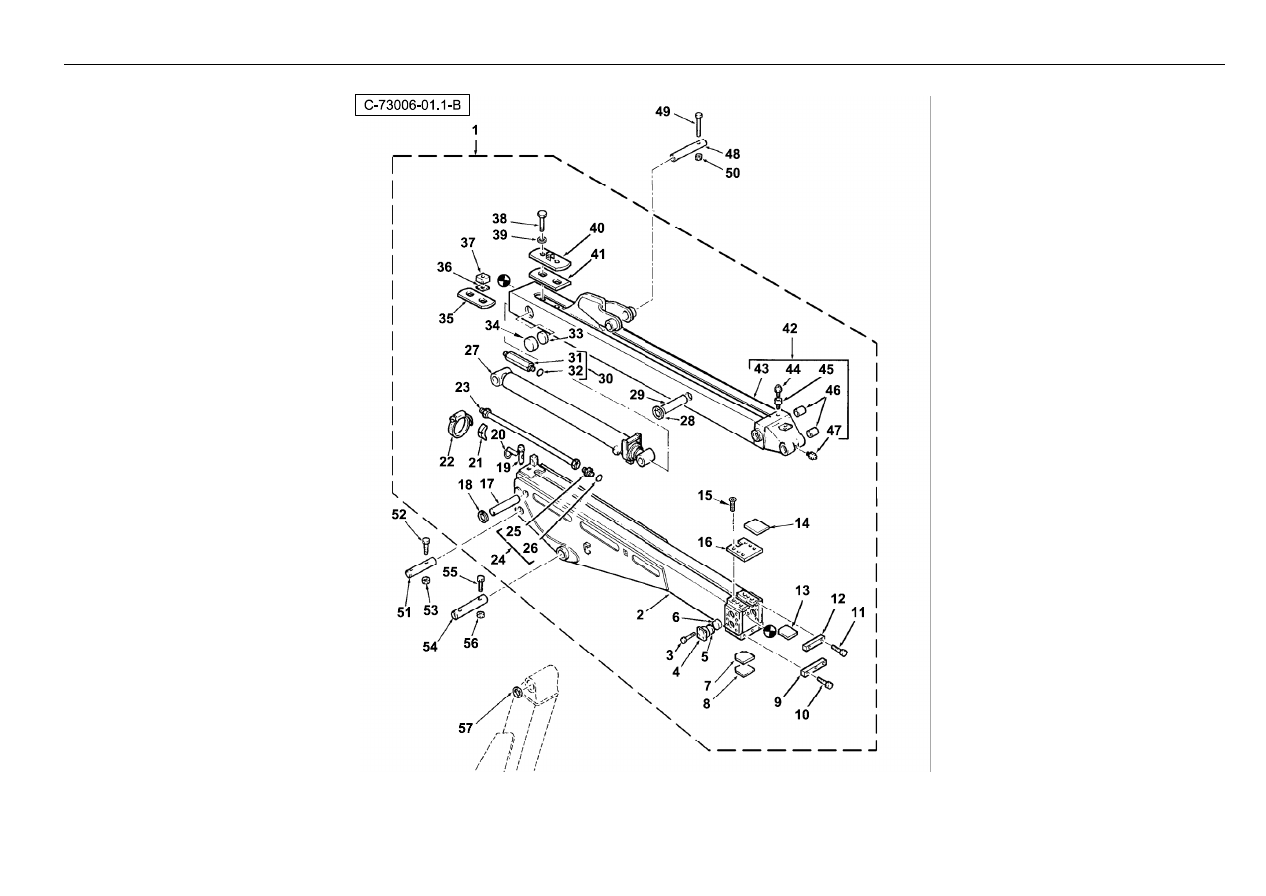

1335

Dipper

- Extendahoe Jcb Bucket

4067 73006W

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108790M92

1

Ext Dipper 4.75 (Jcb End)

Ensemble De Balancier

Löffelarm Kpl.

Balancín, Conj.

2

6100743M96

1

Housing W/A - Ext. Dipper

Carter

Gehäuse

Cárter, Conj.

3

3009492X1

16

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

4

6106121M1

4

Casting-Wear Pad Housing

Carter

Gehäuse

Cárter

5

3502476M1

0

Shim W/Pad(As Reqd) Xd

Cale

Ausgleichsscheibe

Calce

5

3510645M1

0

Shim As Required Xd

Cale

Ausgleichsscheibe

Calce

6

3502475M2

4

Wear Pad - Extending Dipper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

7

3501658M2

1

Pad-Collar Wear

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

8

3502938M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

8

3502939M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

8

3502940M1

0

Shim, 1mm - Extending Dipper

Cale

Ausgleichsscheibe

Calce

8

3510862M1

0

Shim As Required Xd

Cale

Ausgleichsscheibe

Calce

9

6106164M1

1

Plate, Lower Scraper - Ext. Dipper

Plaque

Platte

Placa

10

6007797M1

5

Screw M12 X 30

Vis

Schraube

Tornillo

12

6102971M1

1

Bar-Top Wear Pad Retainer

Dispositif De Retenue

Befestigungsteil

Fijacion

13

3501658M2

1

Pad-Collar Wear

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

14

6108692M1

4

Decal - Operators Instruction Book

Adhésif

Aufkleber

Adhesivo

15

3009464X1

6

Screw : M12 X 35 - ISO 10.9 ( Zinc )

Vis - M12 X 35

Schraube - M12 X 35

Tornillo

16

6111887M1

1

Plate

Plaque

Platte

Placa

17

3501624M1

1

Pin 31.7 X 195mm

Axe

Bolzen

Pasador

18

355973X1

2

Ring Snap

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

19

6108900M1

1

Pin, Transport Lock - Extending
Dipper

Goupille

Bolzen

Pasador

20

810285M92

1

Linch Pin & Ring

Goupille D´Arrêt

Klappstecker

Pasador De Parada

21

D142787

2

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

22

3517728M1

2

Clip Jubilee 80-100

Bride Pour Tutaux

Schlauchschelle

Clip

23

6100599M91

1

Tube Assy

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

24

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

25

#UNION

1

Union

Union

Union

Union

Ref. 24

26

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

27

5000127M91

1

Cylinder Extendable Dipper

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

73006c02.1 1

®

1337

Dipper

- Extendahoe Jcb Bucket

4067 73006W

Part No.

Qty.

English

French

German

Spanish

Remarks

28

355973X1

2

Ring Snap

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

29

3501625M1

1

Pin Cyl Rod End X1

Axe

Bolzen

Pasador

30

6100603M91

1

Connector Long

Borne

Doppelnippel

Unión

31

#UNION

1

Union

Union

Union

Union

Ref. 30

32

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

33

3502477M1

0

Shim-W/Pad(As Reqd)Xd

Cale

Ausgleichsscheibe

Calce

33

3510644M1

0

Shim As Required X1

Cale

Ausgleichsscheibe

Calce

34

3502473M2

2

Wear Pad, Inner - Ext. Dipper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

35

6102559M1

1

Wear Pad Lower

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

Torque Figures

36

3502976M2

2

Shim 3.00mm X1

Cale

Ausgleichsscheibe

Calce

Bottom

36

3502975M2

2

Shim 2.00mm X1

Cale

Ausgleichsscheibe

Calce

Top

36

3501975M2

2

Shim 1.00mm Xd X1

Cale

Ausgleichsscheibe

Calce

37

3501655M2

2

Pad Spacer Xd

Entretoise

Distanzstück

Traviesa

38

3517491M1

2

Bolt M24-90 10.9

Goupille

Sechskantschraube

Tornillo

39

896-11024

2

Washer-Harden-M24

Rondelle - M24

Scheibe - M24

Arandela

40

6102519M91

1

Cover Plate Assy

Plaque

Platte

Placa

41

6102518M1

1

Wear Pad Upper

Patin D¿Usure

Verschleißkissen

Patín De Desgaste

42

6108789M91

1

Dipper Tele Exdip Jcb

Ensemble De Rallonge

Verlängerung Kpl.

Extensión, Conj.

43

#BODY

1

Body

Body

Body

Body

Ref. 42

44

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

45

3504012M1

1

Adaptor - Grease Nipple

Adaptateur

Reduziernippel

Adaptador

46

6106532M1

2

Bush-Dipper

Douille

Büchse

Anillo

47

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

48

3522720M2

1

Pin Dgr Bkt Ram Extbl

Goupille

Bolzen

Pasador

49

3501289M1

1

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

50

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

51

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

52

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

53

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

54

3522693M2

1

Pin Dipper/Boom Pivot

Axe

Bolzen

Pasador

®

1339

Dipper

- Extendahoe Jcb Bucket

4067 73006W

Part No.

Qty.

English

French

German

Spanish

Remarks

55

3501289M1

2

Bolt M10-110 Z5s

Boulon

Sechskantschraube

Tornillo

56

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

57

3501027M1

2

Washer M44-65-5 R

Rondelle

Scheibe

Arandela

®

1341

Dipper

- Extendahoe Cylinder

4067 73006W

C-73006-02.1-A

17

16

15

2

1

14

3

19

13

12

11

10

4

9

8

7

6

5

18

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000127M91

1

Cylinder Extendable Dipper

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

73006c01.1 28

2

5003920M91

1

Barrel Assy

Barrel Assy

Barrel Assy

Barrel Assy

3

5005266M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Pistón De Gato

4

1607689M1

1

Lock Nut

Ecrou

Kontermutter

Tuerca De Retención

5

1748324M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

6

3487078M1

1

Ring - Piston Guide

Anneau

Ring

Aro

7

3443573M2

1

Seal Piston

Joint

Dichtung

Junta

8

3487078M1

1

Ring - Piston Guide

Anneau

Ring

Aro

9

5003929M1

1

Piston

Piston

Kolben

Pistón

10

1442891X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

11

5001306M1

1

Ring, Back-Up

Contre Bague

Stützring

Contrajunta

12

1441120X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

13

1881527M1

1

Ring Backup

Anneau

Ring

Aro

14

3485976M1

1

Seal-40*55*10

Joint D´Arbre

Wellendichtring

Junta

15

5001605M1

1

Bearing

Roulement

Lager

Cojinete

16

3487585M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

17

5004084M91

1

Bearing Assy

Roulement

Radiallager

Cojinete

18

1605446M1

1

Wiper Ring-40*50*7*10

Racleur

Wischer

Raspador, Escobilla

19

5005362M91

0

Kit, Seal - Ext. Dipper Cylinder

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

1343
