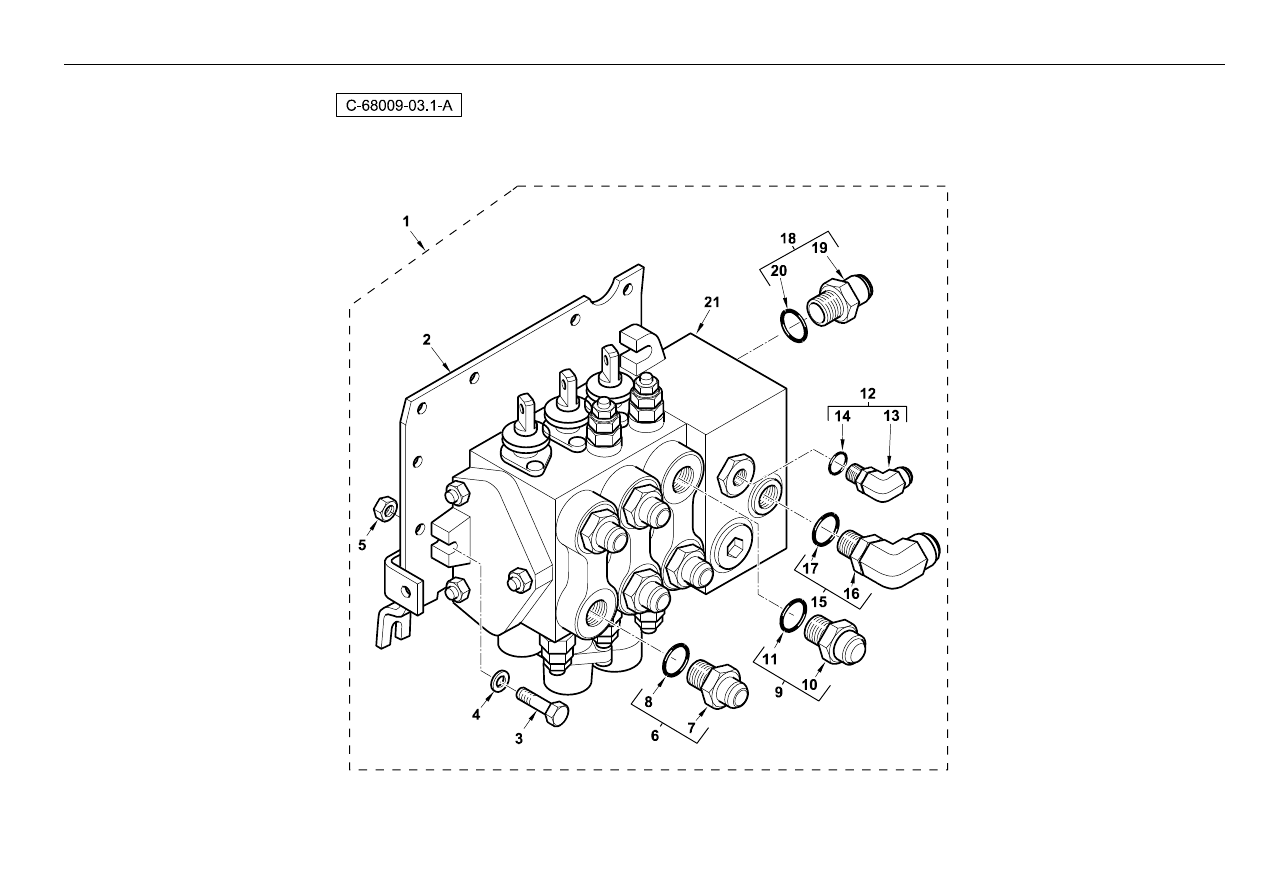

Loader Controls

- Control Valve

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109325M91

1

Valve Assembly - Loader Rexroth

Ensemble Distributio

Steuerventilblock Kp

Distribuidor, Conj.

2

6109370M91

1

Plate - Rexroth Loader Valve W/Assy

Plaque

Platte

Placa, Conj.

3

3009496X1

3

Bolt Hex - M10 X 45 (Coarse)

Boulon M10 X 45

Maschschraube - M10

Tornillo

4

385362X1

3

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

5

1440329X1

3

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

6

365715X91

5

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

7

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 6

8

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

9

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

10

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 9

11

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

12

357197X91

1

Elbow & O Ring

Coude

Kniestück, 90°

Codo, 90°

13

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

16

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 15

17

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

18

835014M91

1

Connector - 1 5/16" To 1 5/16"

Borne

Doppelnippel

Unión

19

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 18

20

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

21

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

[68009c04.1 1]

®

1153

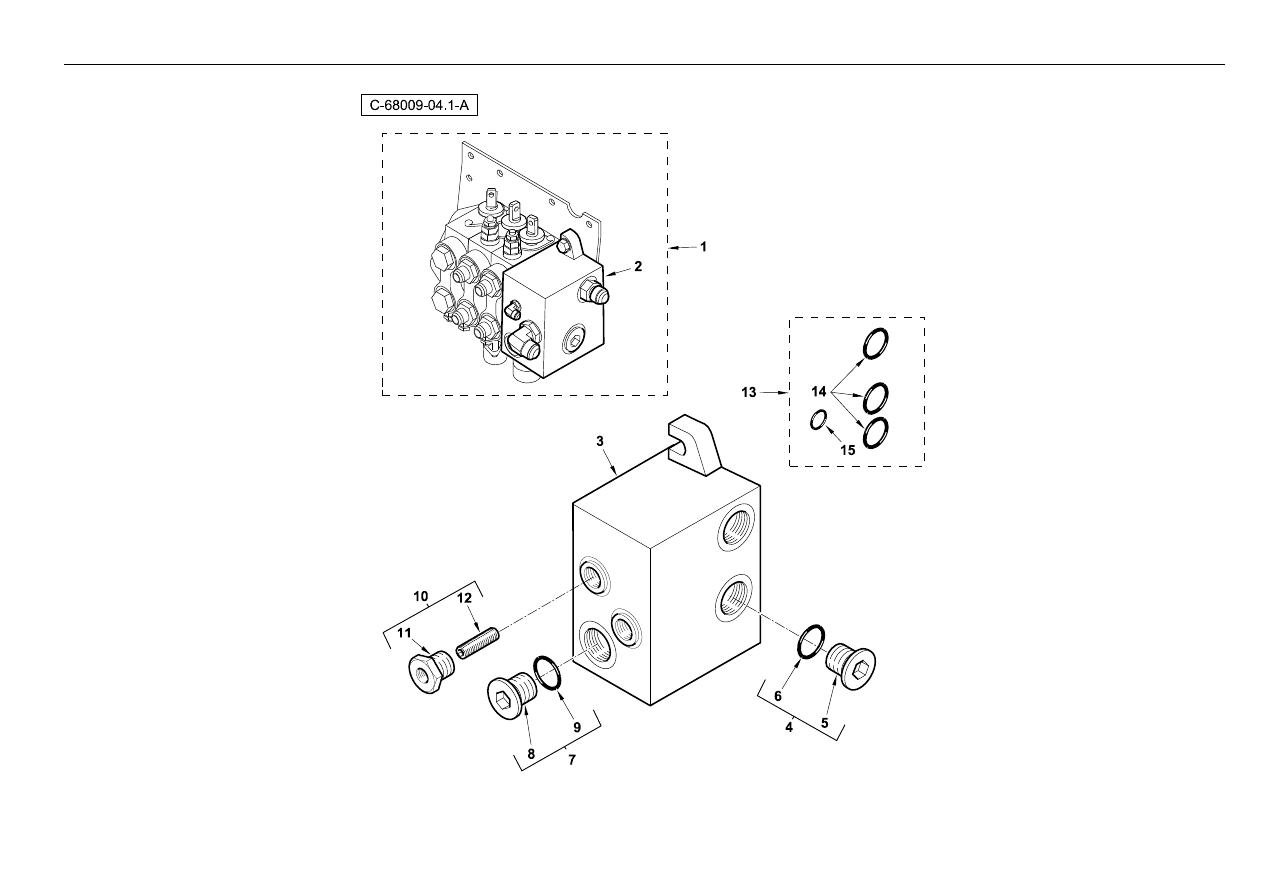

Loader Controls

- Hydraulic Valve Inlet

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

#VALVE

1

Valve

Soupape

Ventil

Válvula

Inlet

3

#BODY

1

Body

Body

Body

Body

4

6193773M91

1

Plug For P 1.1/16 Unf

Bouchon

Stopfen

Tapón, Conj.

5

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 4

6

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 4

7

6193772M91

1

Plug Fot T Port 5/16 Unf

Bouchon

Stopfen

Tapón, Conj.

8

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

6193770M91

1

Closed Centre Kit

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

11

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 10

12

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 10

13

6193771M91

0

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

14

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 13

15

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 13

®

1155

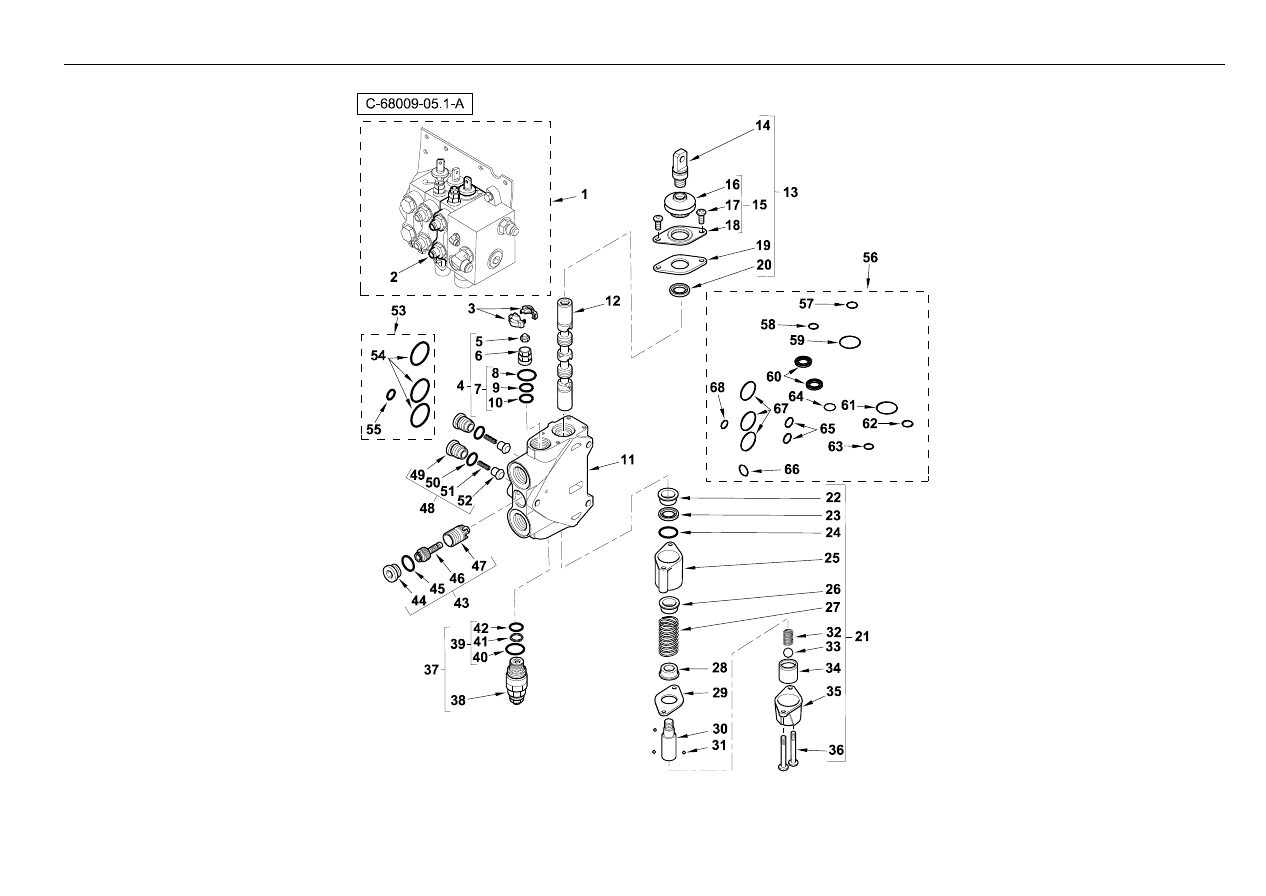

Loader Controls

- Hydraulic Valve Loader Arm Section

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

Continued

2

#VALVE

1

Valve

Soupape

Ventil

Válvula

3

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

4

6193778M91

1

Pressure Relief Valve H Port A (240
Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

5

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 4

6

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 4

7

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

11

#BODY

1

Body

Body

Body

Body

Ref. 2

12

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 2

13

6193780M91

1

Kit - Mechanical Optd Z1

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 13

15

6193783M91

1

Bellows Kit

Lot De Pieces

Dichtung

Juego De Piezas

16

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 15

17

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 15

18

#COVER

1

Cover

Cover

Cover

Cover

Ref. 15

19

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 13

20

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

21

6193797M91

1

Mechanical Optd Kit E2

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

22

#GUIDE

1

Guide

Guide

Guide

Guide

Ref. 21

23

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

24

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 21

25

#BODY

1

Body

Body

Body

Body

Ref. 21

26

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

27

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

28

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

29

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 21

30

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 21

®

1157

Loader Controls

- Hydraulic Valve Loader Arm Section

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

31

#BALL

3

Ball

Ball

Ball

Ball

Ref. 21

32

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

33

#BALL

1

Ball

Ball

Ball

Ball

Ref. 21

34

#GUIDE

1

Guide

Guide

Guide

Guide

Ref. 21

35

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 21

36

#BOLT

2

Bolt

Boulon

Schraubbolzen

Perno

Ref. 21

37

6193782M91

1

Anti-Cavitation Valve E Port B

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

38

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 37

39

#KIT, PARTS

1

Kit, Parts

Kit, Parts

Kit, Parts

Kit, Parts

Ref. 37

40

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 39

41

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 39

42

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 39

43

6193774M91

1

Kit - Compensator

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

44

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 43

45

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 43

46

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 43

47

#GUIDE

1

Guide

Guide

Guide

Guide

Ref. 43

48

6193775M91

2

Check Valve Kit

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

49

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 48

50

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

51

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 48

52

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 48

53

6193771M91

0

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

54

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 53

55

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 53

56

6193781M91

0

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

57

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 56

58

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 56

59

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 56

60

6194492M1

2

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

®

1159

Loader Controls

- Hydraulic Valve Loader Arm Section

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

61

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 56

62

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 56

63

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 56

64

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18 X 2.5 Ref. 56

65

#O-RING

2

O-Ring

Joint Torique

O-Ring

Junta Tórica

15 X 2 Ref. 56

66

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

19.4 X 2.1 Ref. 56

67

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

29.82 X 2.62 Ref. 56

68

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

10.77 X 2.62 Ref. 56

®

1161

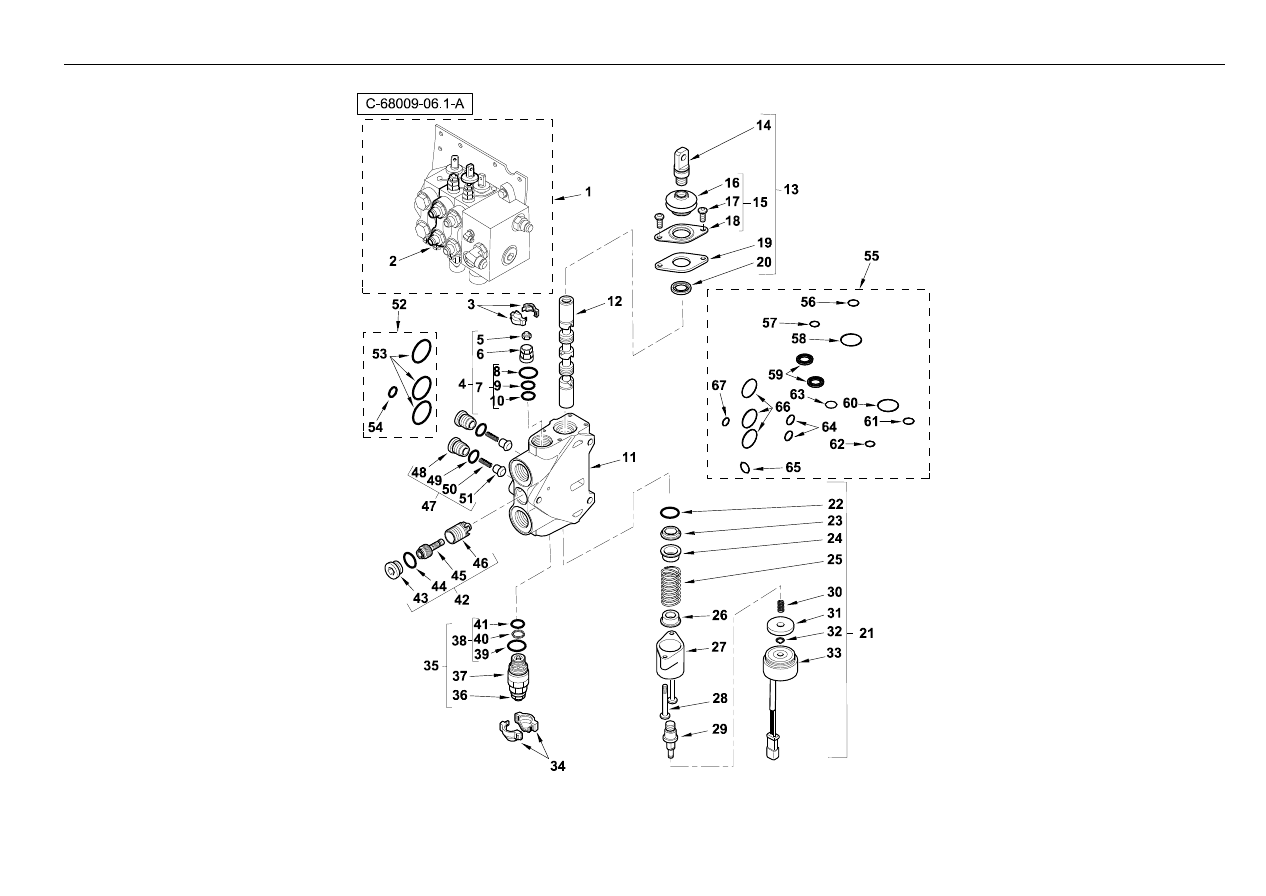

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

Continued

2

#VALVE

1

Valve

Soupape

Ventil

Válvula

3

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

4

6193778M91

1

Pressure Relief Valve H Port A (240
Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

5

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 4

6

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 4

7

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

11

#BODY

1

Body

Body

Body

Body

Ref. 2

12

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 2

13

6193780M91

1

Kit - Mechanical Optd Z1

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 13

15

6193783M91

1

Bellows Kit

Lot De Pieces

Dichtung

Juego De Piezas

16

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 15

17

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 15

18

#COVER

1

Cover

Cover

Cover

Cover

Ref. 15

19

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 13

20

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

21

6193798M91

1

Electrical Detent Kit S2

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

22

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 21

23

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

24

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

25

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

26

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

27

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 21

28

#BOLT

2

Bolt

Boulon

Schraubbolzen

Perno

Ref. 21

29

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 21

30

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

®

1163

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

31

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

Ref. 21

32

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 21

33

#HARNESS

1

Harness

Harness

Harness

Harness

Ref. 21

34

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

35

6193778M91

1

Pressure Relief Valve H Port A (240
Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

36

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 35

37

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 35

38

#KIT, PARTS

1

Kit, Parts

Kit, Parts

Kit, Parts

Kit, Parts

Ref. 35

39

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 37

40

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 37

41

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 37

42

6193774M91

1

Kit - Compensator

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

43

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 42

44

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 42

45

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 42

46

#GUIDE

1

Guide

Guide

Guide

Guide

Ref. 42

47

6193775M91

2

Check Valve Kit

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

48

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 47

49

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 47

50

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 47

51

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 47

52

6193771M91

0

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

53

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 52

54

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 52

55

6193781M91

0

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

56

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 55

57

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 55

58

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 55

59

6194492M1

2

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

60

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 55

®

1165

Loader Controls

- Hydraulic Valve Standard Bucket Section

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

61

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 55

62

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 55

63

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18 X 2.5 Ref. 55

64

#O-RING

2

O-Ring

Joint Torique

O-Ring

Junta Tórica

15 X 2 Ref. 55

65

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

19.4 X 2.1 Ref. 55

66

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

29.82 X 2.62 Ref. 55

67

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

10.77 X 2.62 Ref. 55

®

1167

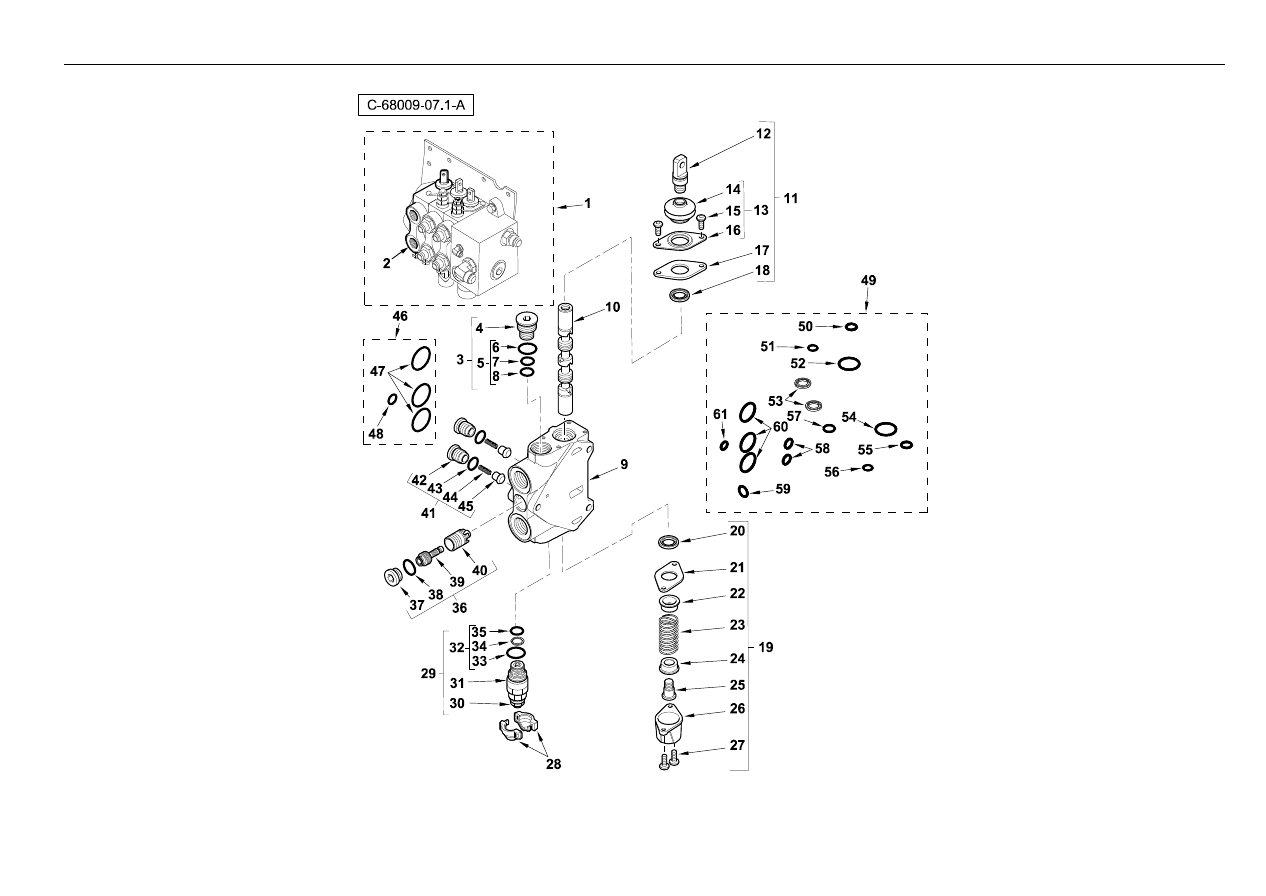

Loader Controls

- Hydraulic Valve Bucket Section, 7 In-1

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

Continued

2

#VALVE

1

Valve

Soupape

Ventil

Válvula

3

6193785M91

1

Plug Q - Port B

Bouchon

Stopfen

Tapón, Conj.

4

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 3

5

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

6

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 5

7

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 5

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 5

9

#BODY

1

Body

Body

Body

Body

Ref. 2

10

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 2

11

6193780M91

1

Kit - Mechanical Optd Z1

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

12

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 11

13

6193783M91

1

Bellows Kit

Lot De Pieces

Dichtung

Juego De Piezas

14

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 13

15

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 13

16

#COVER

1

Cover

Cover

Cover

Cover

Ref. 13

17

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 11

18

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

19

6193784M91

1

Mechanical Optd Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

20

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

21

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 21

22

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

23

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

24

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

25

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 21

26

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 21

27

#BOLT

2

Bolt

Boulon

Schraubbolzen

Perno

Ref. 21

28

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

29

6193778M91

1

Pressure Relief Valve H Port A (240
Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

30

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 29

®

1169

Loader Controls

- Hydraulic Valve Bucket Section, 7 In-1

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

31

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 29

32

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

Ref. 29

33

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 32

34

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 32

35

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 32

36

6193774M91

1

Kit - Compensator

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

37

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 36

38

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 36

39

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 36

40

#GUIDE

1

Guide

Guide

Guide

Guide

Ref. 36

41

6193775M91

2

Check Valve Kit

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

42

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 41

43

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 41

44

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 41

45

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 41

46

6193771M91

0

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

47

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 46

48

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 46

49

6193781M91

0

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

50

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 49

51

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 49

52

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 49

53

6194492M1

2

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

54

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 49

55

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 49

56

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 49

57

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18 X 2.5 Ref. 49

58

#O-RING

2

O-Ring

Joint Torique

O-Ring

Junta Tórica

15 X 2 Ref. 49

59

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

19.4 X 2.1 Ref. 49

60

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

29.82 X 2.62 Ref. 49

®

1171

Loader Controls

- Hydraulic Valve Bucket Section, 7 In-1

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

61

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

10.77 X 2.62 Ref. 49

®

1173

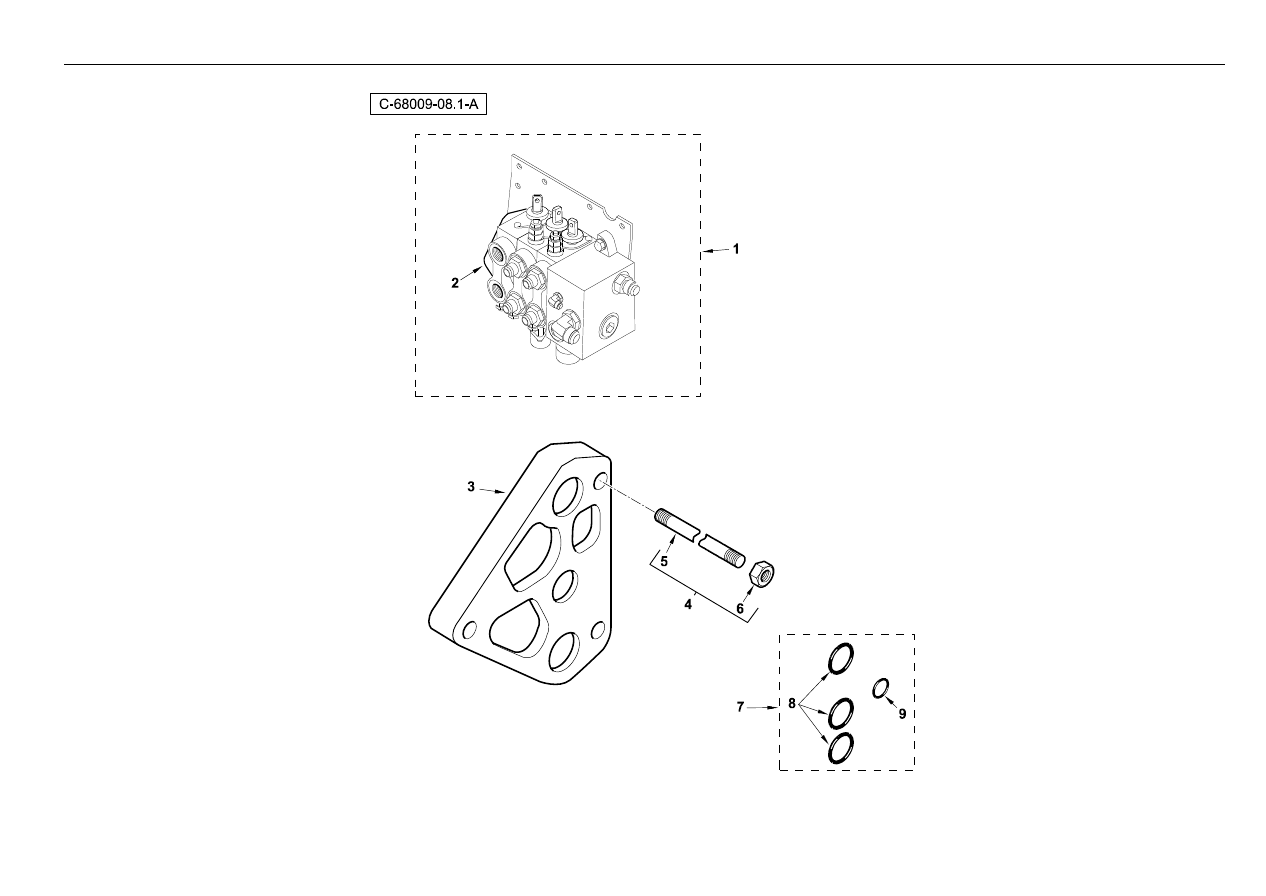

Loader Controls

- Hydraulic Valve Outlet

4067 68009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

2

#VALVE

1

Valve

Soupape

Ventil

Válvula

3

#COVER

1

Cover

Cover

Cover

Cover

Ref. 2

4

#TIE ROD ASSY

3

Rod Assy

Rod Assy

Rod Assy

Rod Assy

Ref. 2

5

#ROD

1

Rod

Rod

Rod

Rod

Ref. 4

6

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 4

7

6193771M91

0

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

8

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

®

1175

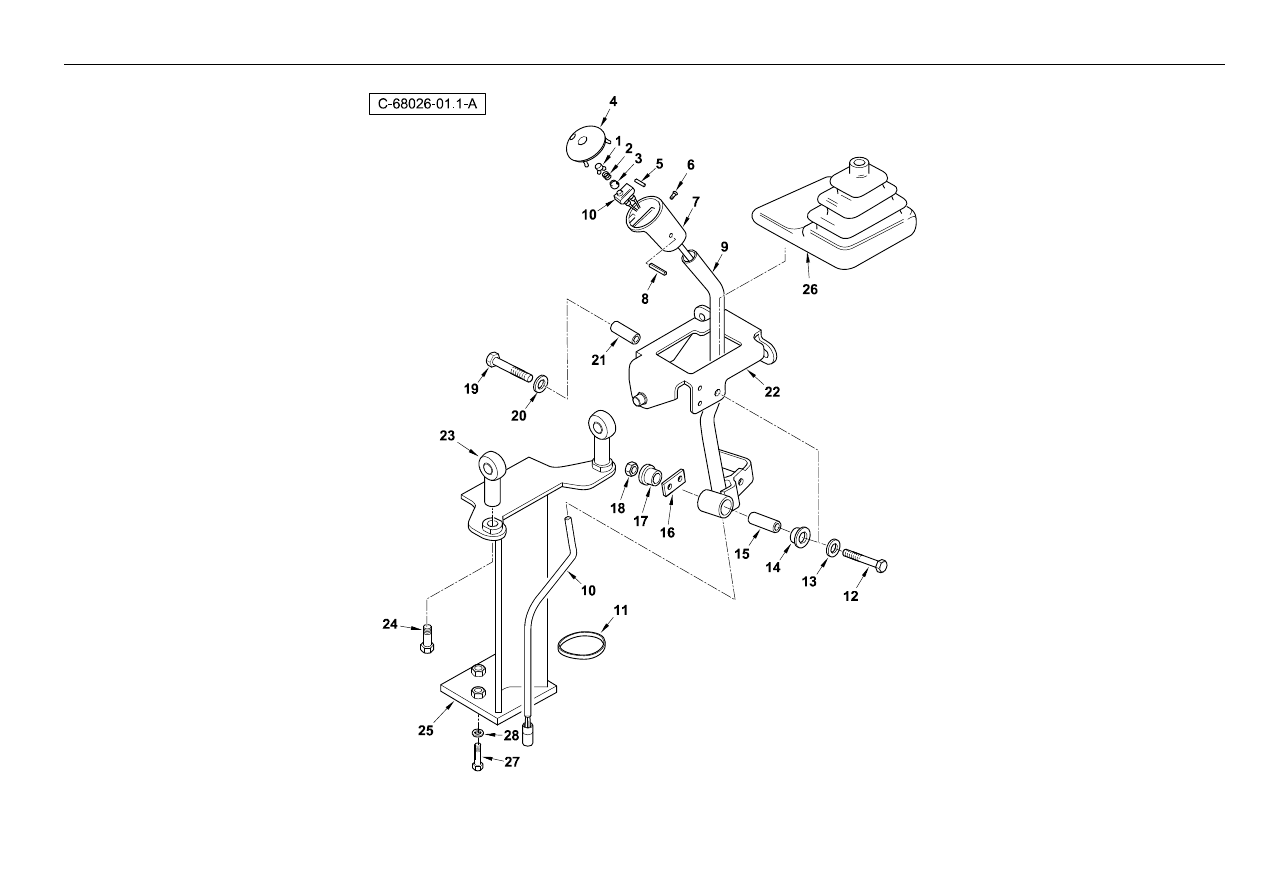

Loader Controls Upper Control Levers

4067 68026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521894M4

2

Button Ldr Cntls

Bouton

Knopf

Botón

2

3520328M3

2

Spring

Siege De Ressort

Feder

Muelle

3

3522894M1

2

Boot Control Knob

Coffre

Schutzkappe

Fuelle

4

3522285M5

1

Knob Top Ldr Cntl

Boule

Knauf

Bola

5

3522507M3

4

Pin Parallel

Goupille D´Arrêt

Sicherungsstift

Pasador

6

3516886M1

2

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

7

3522621M5

1

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

8

3019531X1

1

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

9

6109383M91

1

Lever - Loader Control W/Assy

Levier

Hebel

Palanca, Conj.

10

3516043M94

1

Switch And Harness - Ldr. Cont. Lever Interrupteur

Beschirrung

Haz

11

1664405M1

1

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

339159X1

1

Bolt M8-65

Boulon

Bolzen

Tornillo

13

6108769M1

1

Washer-M8 Nord-Lock

Rondelle De Blocage

Federring M8

Arandela De Freno

14

6106560M1

1

Bush

Douille

Buechse

Anillo

15

6106561M3

1

Spacer-Loader Controls

Entretoise

Abstandstueck

Traviesa

16

6106562M1

1

Plate-L/Cont. Tie Bar

Barre

Stab

Placa

17

6106560M1

1

Bush

Douille

Buechse

Anillo

18

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

19

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

20

6108769M1

1

Washer-M8 Nord-Lock

Rondelle De Blocage

Federring M8

Arandela De Freno

21

6106561M3

1

Spacer-Loader Controls

Entretoise

Abstandstueck

Traviesa

22

6109381M91

1

Cradle - Rexroth Valve W/Assy

Berceau

Fahrschemel

Soporte

23

6102844M1

2

Rodend-M12 Spherical

Support De Fixation

Kugelkopf, Plastik

Soporte De Fijación

24

3009505X1

2

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

25

6109802M91

1

Loader Control Column Assy

Ensemble De Support

Haltevorrichtung

Apoyadero, Conj.

26

6109927M1

1

Gaiter (Black) - Loader Lever

Souf•et

Manschette

Fuelle

27

339009X1

3

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

28

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

®

1177

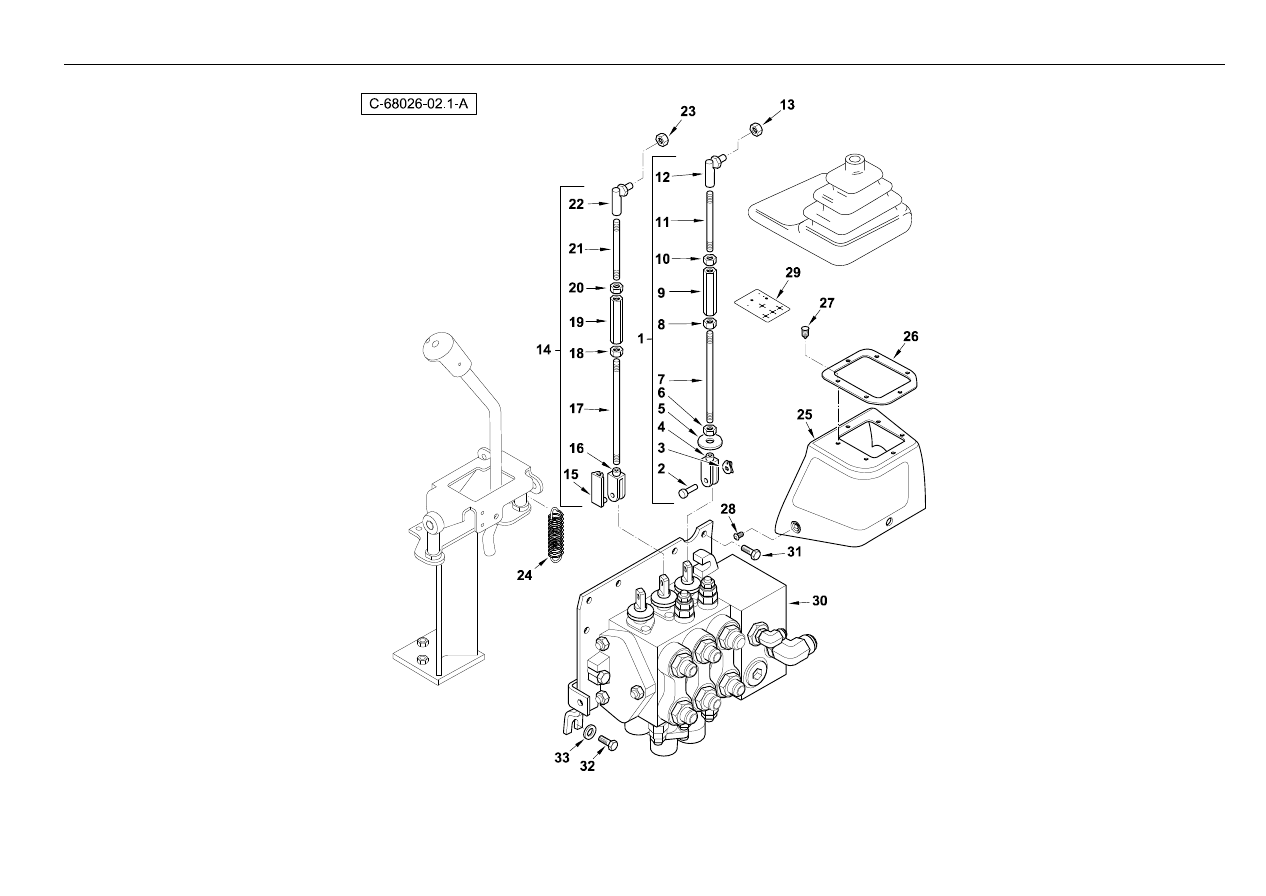

Loader Controls Lower Control Levers

4067 68026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6102738M93

1

Rod Assy. - Loader Control

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

2

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

3

3516322M1

1

Clip, Spring - No.8

Clip

Klips

Clip

4

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

5

3518878M3

1

Washer

Rondelle

Scheibe

Arandela

6

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

7

#ROD

1

Rod

Rod

Rod

Rod

8

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

9

6102733M1

1

Turnbuckle M8

Tendeur De Tringle

Spannschloss

Torniquete

10

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

11

#ROD

1

Rod

Rod

Rod

Rod

12

3519589M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

13

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

14

6102737M92

1

Rod Assy. - Loader Control

Tringle

Stange

Tirantes, Conj.

15

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

16

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

17

#ROD

1

Rod

Rod

Rod

Rod

Ref. 14

18

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

19

6102733M1

1

Turnbuckle M8

Tendeur De Tringle

Spannschloss

Torniquete

20

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

21

#ROD

1

Rod

Rod

Rod

Rod

Ref. 14

22

3519589M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

23

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

24

6109761M1

1

Spring-Ldr Control

Siège De Ressort

Federsitz

Muelle

25

T101140

1

Loader Tower Moulding (Black)

Moulure - Tourelle

Pressling - Turm

Bordon - Torre

26

3516856M3

1

Plate, Gaiter - Loader Controls

Plaque

Platte

Placa

27

3521303M3

6

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

28

3512552M1

3

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

29

6101873M1

1

Decal-Ldr Controls Std

Adhésif

Aufkleber

Adhesivo

30

6109325M91

1

Valve Assembly - Loader Rexroth

Ensemble Distributio

Steuerventilblock Kp

Distribuidor, Conj.

®

1179

Loader Controls Lower Control Levers

4067 68026

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

32

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

33

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

®

1181

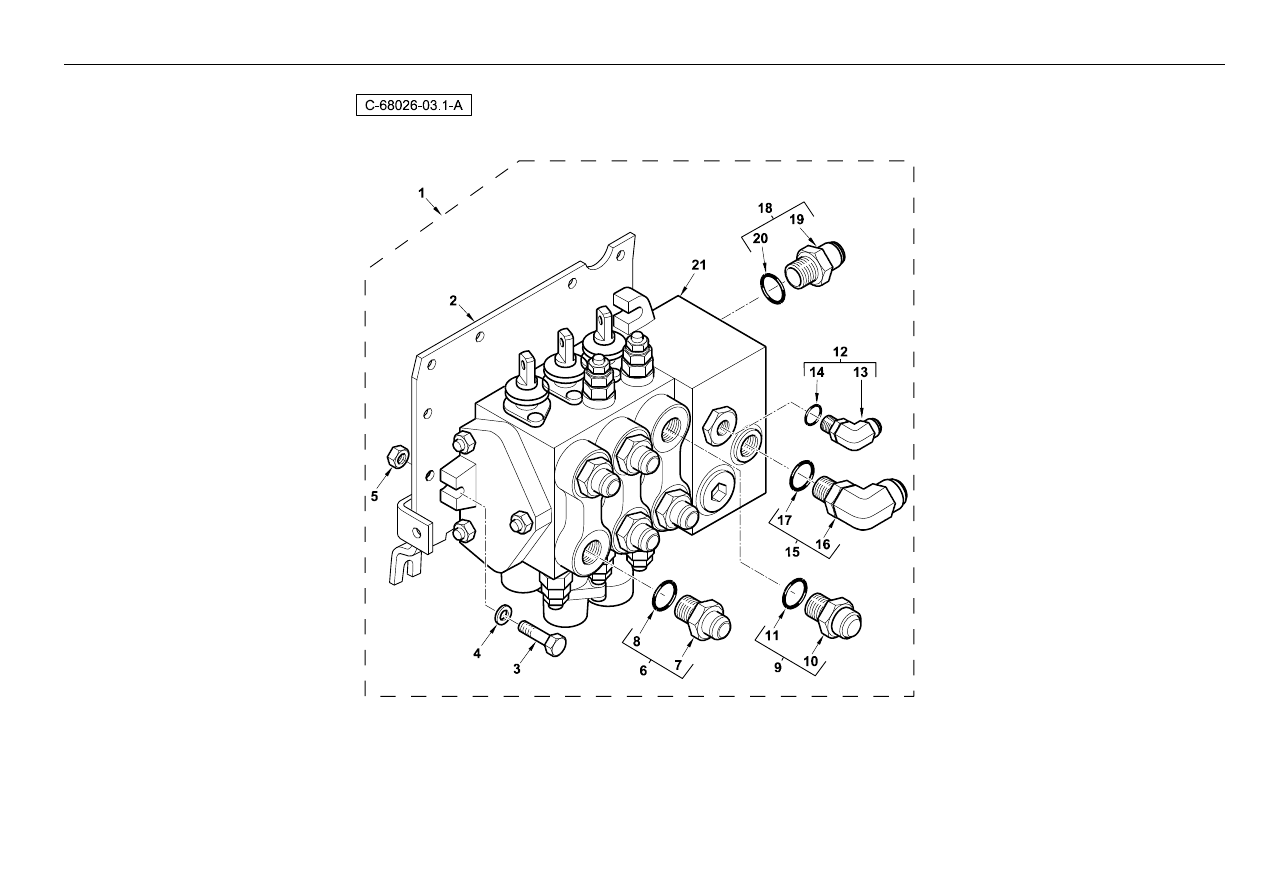

Loader Controls Control Valve

4067 68026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109325M91

1

Valve Assembly - Loader Rexroth

Ensemble Distributio

Steuerventilblock Kp

Distribuidor, Conj.

2

6109370M91

1

Plate - Rexroth Loader Valve W/Assy

Plaque

Platte

Placa, Conj.

3

3009496X1

3

Bolt Hex - M10 X 45 (Coarse)

Boulon M10 X 45

Maschschraube - M10

Tornillo

4

385362X1

3

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

5

1440329X1

3

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

6

365715X91

5

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

7

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 6

8

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

9

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

10

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 9

11

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

12

357197X91

1

Elbow & O Ring

Coude

Kniestück, 90°

Codo, 90°

13

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

16

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 15

17

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

18

835014M91

1

Connector - 1 5/16" To 1 5/16"

Borne

Doppelnippel

Unión

19

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 18

20

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

21

6109210M91

1

Valve - Loader 3 Spool Mechanical

Ensemble Distributio

Steverventilblock Kp

Distribuidor, Conj.

®

1183















Content      ..     35      36      37      38     ..
