Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 9





Engine

- Starter Motor Tier 3

4067 21015

3

C-21015-25.1-A

2

1

Part No.

Qty.

English

French

German

Spanish

Remarks

1

2873K601

1

Starter Motor

Starter Motor

Starter Motor

Starter Motor

2

2313C078

3

Stud

Goujon

Stehbolzen

Espárrago

3

2318A604

3

Nut

Ecrou

Mutter

Tuerca

®

257

Engine

- Plugs And Mounts Tier 3

4067 21015

C-21015-26.1-A

1

2

3

4

5

6

7

8

Part No.

Qty.

English

French

German

Spanish

Remarks

1

2485A109

1

Plug

Bouchon

Stopfen

Tapón

2

0650594

1

Plug

Bouchon

Stopfen

Tapon

3

2314C049

1

Screw

Vis

Schraube

Tornillo

4

2415D053

1

Washer

Rondelle

Scheibe

Arandela

5

2313M101

4

Eng/Mt Studs P/Kins 35mm

Goujon

Stehbolzen

Espárrago

6

2318F605

4

Nut

Nut

Nut

Nut

7

2313M101

4

Eng/Mt Studs P/Kins 35mm

Goujon

Stehbolzen

Espárrago

8

2318F605

4

Nut

Nut

Nut

Nut

®

259

Engine

- Cylinder Head Auxiliaries Tier 3

4067 21015

1

C-21015-27.1-A

2

3

4

5

6

7

8

9

10

11

12

13

14

16

17

18

15

19

20

21

22

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3611M009

1

Plate

Plate

Plate

Plate

2

3684N503

1

Joint

Joint Plat

Dichtung

Junta

3

2314H002

4

Screw

Vis

Schraube

Tornillo

4

3653A017

1

Bracket

Support Fixation

Haltearm

Bracket

5

2314H002

1

Screw

Vis

Schraube

Tornillo

6

2481D456

1

Clip

Clip

Klips

Clip

7

3624A016

1

Bracket - Lifting

Patte Fixation

Halter

Anillo De Elevación

8

2314J002

2

Screw

Vis

Schraube

Tornillo

9

3347A023

1

Adaptor

Adaptateur

Reduziernippel

Adaptador

10

3611M009

1

Plate

Plate

Plate

Plate

11

3684N503

1

Joint

Joint Plat

Dichtung

Junta

12

2314H032

4

Screw

Vis

Schraube

Tornillo

13

3278A006

1

Plug

Bouchon

Stopfen

Tapón

14

2415H003

1

O - Ring

Joint Torique

O-Ring

Junta De Tipo O

15

2431154

1

Plug

Bouchon

Stopfen

Tapón

16

2431154

1

Plug

Bouchon

Stopfen

Tapón

17

3617A015

1

Bracket - Lifting

Patte Fixation

Halter

Anillo De Elevación

18

2314J002

2

Screw

Vis

Schraube

Tornillo

19

2848A123

1

Switch - Water Temperature

Switch - Water
Temperature

Switch - Water
Temperature

Switch - Water
Temperature

20

3161C017

1

Cable

Câble

Kabel

Cable

21

2447375

1

Elbow

Elbow

Elbow

Elbow

22

2485A118

1

Plug - Cup

Bouchon Mâle, Obturation Verschlussstopfen

Tapón De Bloqueo

®

261

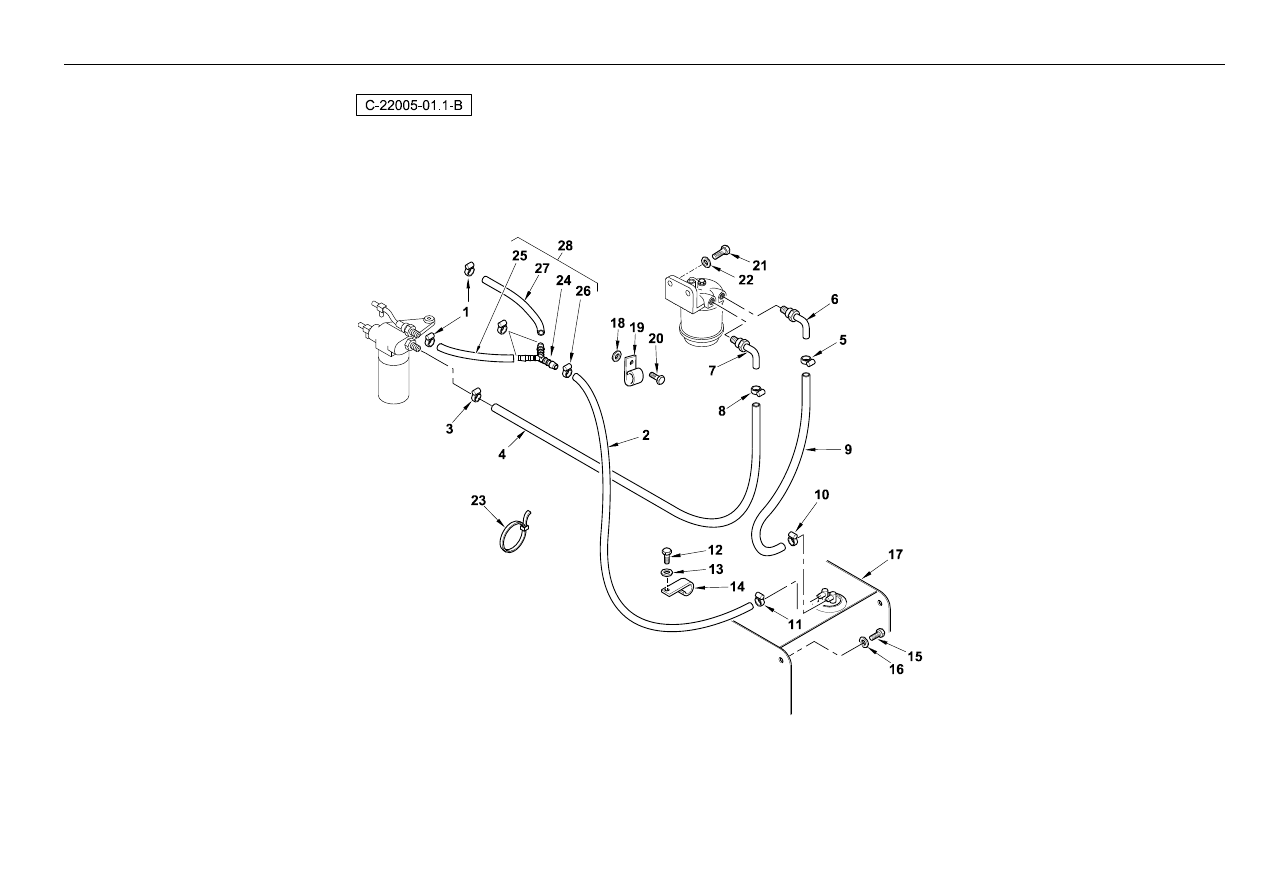

Fuel System Tier 3

4067 22005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6013102M1

2

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

2

6112907M1

1

Hose - Return To Tank

Flexible

Schlauch

Tubo Flexible

3

6013102M1

1

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

4

6110208M3

1

Hose-Fuel System X 1110

Flexible

Schlauch

Tubo Flexible

5

6013102M1

1

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

6

6109741M91

1

Tube Assy - Fuel System

Raccord Coude

Winkelstutzen

Codo

7

6109741M91

1

Tube Assy - Fuel System

Raccord Coude

Winkelstutzen

Codo

8

6013102M1

1

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

9

6110376M2

1

Hose - 1620 Long

Flexible

Schlauch

Tubo Flexible

10

6013102M1

1

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

11

6013102M1

1

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

12

339228X1

1

Bolt, Hex. - M8 X 12 (Coarse)

Boulon M8 X 12

Maschschraube M8

Tornillo

13

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

14

3522812M1

2

Clip Spring

Clip

Befestigungshalter

Brida De Fijación

15

3009505X1

4

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

16

391212X1

4

Washer M12-34-3 Z

Rondelle

Scheibe

Arandela

17

6112232M92

1

Fuel Tank

Reservoir Carb.

Krftst. Behlter

Tanque De Combust.

See 22005c02.1

18

385362X1

1

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

19

6111362M1

1

Clip

Circlip

Schelle

Clip

20

339282X1

1

Screw M10 X 16

Vis

Schraube

Tornillo

21

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

22

385362X1

2

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

23

1862425M1

6

Tie 385mm T50l

Attache Cable

Kabelbinder

Enlace De Cable

24

6112908M1

1

Adaptor 'y' - Fuel System

Adaptateur

Adapter

Adaptador

25

6112906M1

1

Hose Return To 'y' Adaptor

Flexible

Schlauch

Tubo Flexible

26

6013102M1

3

Clip Worm Drive Hose - 8/12

Clip

Klips

Clip

27

6112906M1

1

Hose Return To 'y' Adaptor

Flexible

Schlauch

Tubo Flexible

28

6114489M91

1

Hose Assy Fuel Return

Ensemble Durit

Schlauch Kpl

Con.De Manguera

®

263

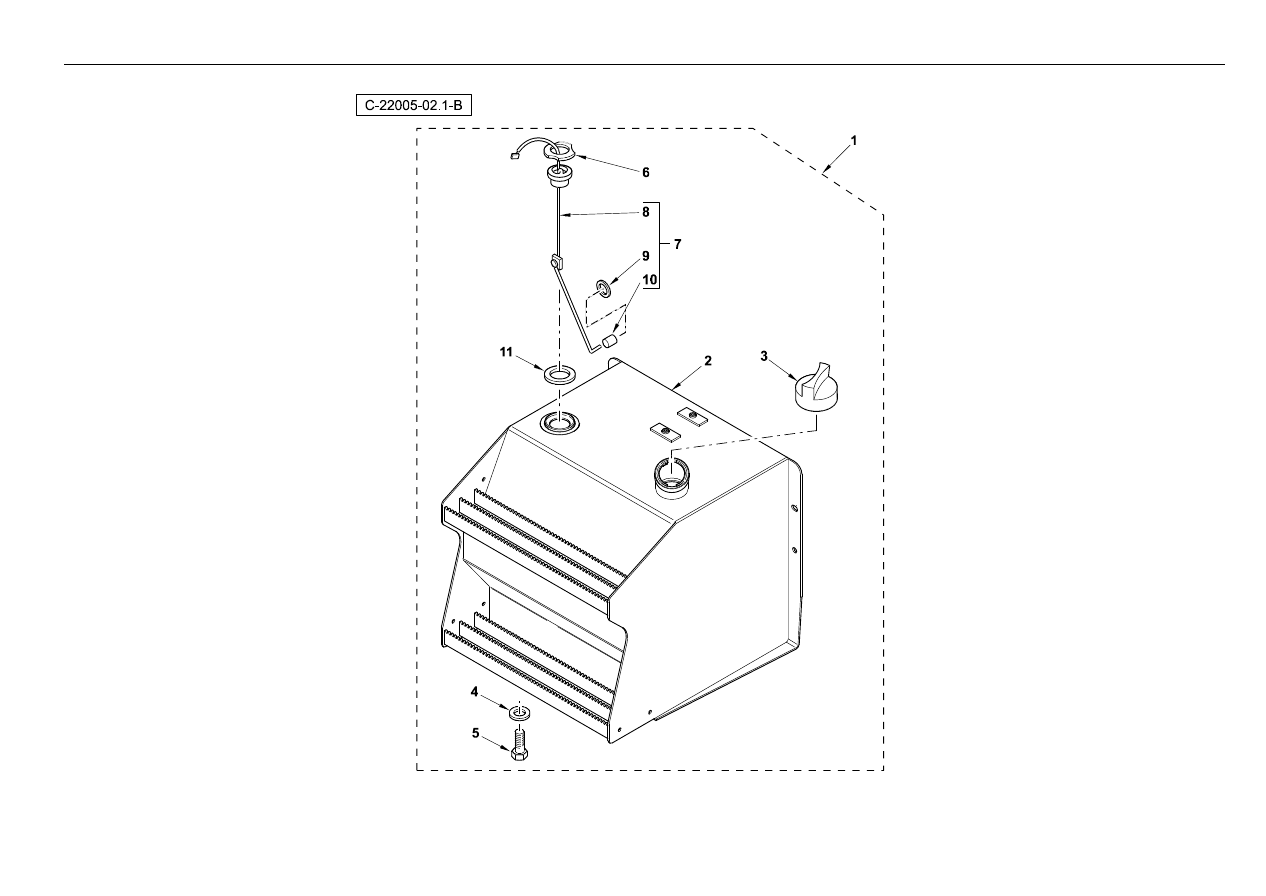

Fuel System

- Fuel Tank Tier 3

4067 22005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112232M92

1

Fuel Tank

Reservoir Carb.

Krftst. Behlter

Tanque De Combust.

2

#TANK, FUEL

1

Tank, Fuel

Tank, Fuel

Tank, Fuel

Tank, Fuel

Ref. 1

3

6101316M91

1

Cap, Filler - Fuel Tank, (Less Keys)

Event/Bouchon

Verschlusstopfen

Tapón De Llenado

4

1476281X1

1

Washer, Sealing

Rondelle Joint

Stopfring

Arandela Junta

5

376501X1

1

Plug Sealing 3/4

Bouchon De Vidange

Ablasschraube

Tapón De Drenaje

6

1694979M1

1

Ring Locking

Joint D´Arbre

Wellendichtring

Anillo, Estanqueidad

7

6109152M91

1

Sender Unit

Jauge De Carburant

Kraftstoffanzeige

Calibre De Combustible

8

#GAUGE

1

Gauge

Gauge

Gauge

Gauge

Ref. 7

9

#RING

1

Ring

Anneau

Ring

Aro

Ref. 7

10

#FLOAT

1

Float

Float

Float

Float

Ref. 7

11

1694980M1

1

Seal Ring

Joint D´Arbre

Wellendichtring

Anillo, Estanqueidad

®

265

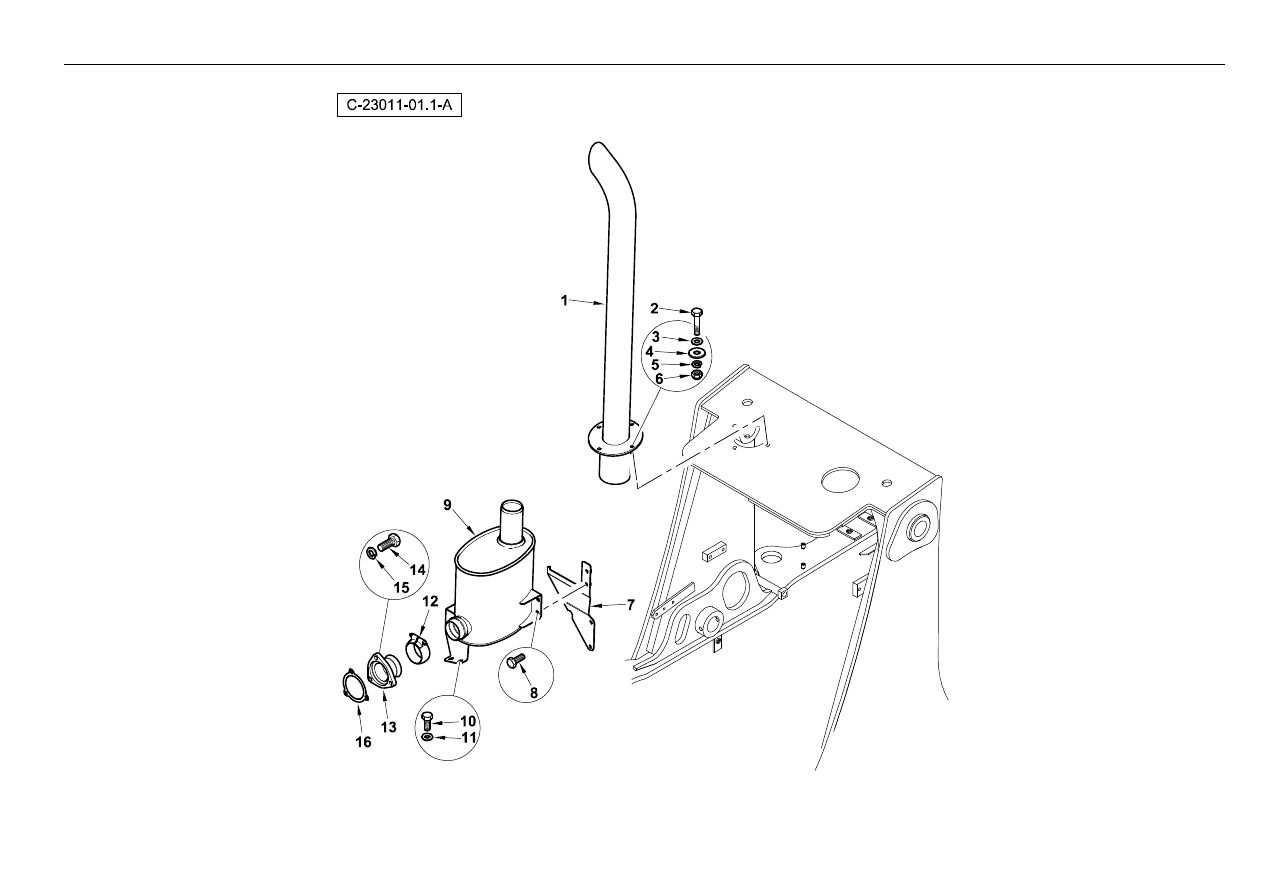

Exhaust System From Serial Number H200 7 1093

4067 23011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111832M1

1

Stack Welded Assembly

Pot D¿Échappement

Auslassrohr

Tubo De Escape

2

339009X1

4

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

3

385361X1

4

Washer M8 Hardened

Rondelle M8

Scheibe M8

Arandela

4

391039X1

4

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

5

339374X1

4

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

6

339169X1

4

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

7

6111876M1

1

Bracket - Silencer

Ensemble Chaise Pali

Bremsanlage

Cuchara, Conj.

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6111833M1

1

Silencer

Silencieux

Schalldampfer

Silenciador

10

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

11

385361X1

2

Washer M8 Hardened

Rondelle M8

Scheibe M8

Arandela

12

6111878M1

1

Clamp - Exhaust

Collier De Serrage

Klemme

Argolla De Cierre

13

6111877M1

1

Flange- Exhaust Turbo

Flasque

Flansch

Brida De Unión

14

3009492X1

3

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

15

339376X1

3

Washer M10-18-2 Zsp

Rondelle Frein

Federring

Arandela De Freno

16

6111392M1

1

Gasket - Exhaust

Joint

Dichtscheibe

Empaquetadura

®

267

Induction System

- Air Filtration

4067 24010

C-24010-01.1-B

4

6

3

1

5

7

10

13

11

12

8

 9

2

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6003555M1

1

Raincap

Chapeau

Kappe

Sombrerete

2

3517729M1

1

Clip-Worm-Drive

Bride Pour Tutaux

Schlauchschelle

Collar

3

6003409M1

1

Hose-Bonnet

Joint D´Arbre

Wellendichtring

Junta

4

6108477M1

1

Tube - Air Intake

Chambre À Air

Luftleitkanal

Cámara De Aire

5

3517729M1

1

Clip-Worm-Drive

Bride Pour Tutaux

Schlauchschelle

Collar

6

6107336M91

1

Air Cleaner

Filtre A Air

Luft•lter

Filtro De Aire, Conj.

24010c02.1 1

7

3517729M1

1

Clip-Worm-Drive

Bride Pour Tutaux

Schlauchschelle

Collar

8

6110103M2

1

Hose - Turbo

Flexible

Schlauch

Tubo Flexible

9

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

10

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

11

339761X1

2

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

12

6110471M1

1

Rubber Seal

Joint D´Arbre

Wellendichtring

Junta

13

6110472M1

1

Rubber Seal

Joint D´Arbre

Wellendichtring

Junta

®

269

Induction System

- Air Filter

4067 24010

1

2

10

11

3

5

4

6

7

8

9

C-24010-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107336M91

1

Air Cleaner

Filtre A Air

Luft•lter

Filtro De Aire, Conj.

24010c01.1 6

2

6190630M92

1

Cleaner Air

Ensemble De Corps

Karosserie Kpl

Cuerpo, Conj.

3

#BODY

1

Body

Body

Body

Body

Ref. 2

4

6190627M1

1

Element, Main Outer - Air Cleaner

Element Filt Air

Luft•ltereins

Elemento Filtrante

5

6190628M1

1

Element - Inner Safety - Air Cleaner

Elément Filt Air

Luft•ltereins

Elemento Filtrante

6

6190654M91

1

Cover Filter

Couvercle De Filtre

Filterdeckel

Tapa De Filtro

7

6193599M91

1

Valve

Soupape

Ventil

Válvula

8

6193600M1

1

Mounting Band Air Cleaner

Collier De Fixation

Befestigungsschelle

Argolla De Fijación

9

6193609M1

2

Clip - Air Cleaner

Clip

Klips

Clip

10

3595498M1

1

Switch - Air Restriction Indicator

Interrupteur

Schalter

Indicador

11

6190653M1

1

Adaptor - Air Cleaner Blockage
Indicator

Raccord

Verschraubung

Racor

®

271

Induction System

- Air Filtration With Pre Cleaner

4067 24011

C-24011-01.1-B

6

8

5

2

1

3

4

7

9

12

13

10

11

15

14

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100634M91

1

Pre-Cleaner Assy

Filtre À Air, Montage

Luft•lter, Kpl.

Filtro, Conj.

2

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

3

#BOWL

1

Bowl

Bowl

Bowl

Bowl

Ref. 1

4

3517729M1

1

Clip-Worm-Drive

Bride Pour Tutaux

Schlauchschelle

Collar

5

6003409M1

1

Hose-Bonnet

Joint D´Arbre

Wellendichtring

Junta

6

6108477M1

1

Tube - Air Intake

Chambre À Air

Luftleitkanal

Cámara De Aire

7

3517729M1

1

Clip-Worm-Drive

Bride Pour Tutaux

Schlauchschelle

Collar

8

6107336M91

1

Air Cleaner

Filtre A Air

Luft•lter

Filtro De Aire, Conj.

24011c02.1 1

9

3517729M1

1

Clip-Worm-Drive

Bride Pour Tutaux

Schlauchschelle

Collar

10

6110103M2

1

Hose - Turbo

Flexible

Schlauch

Tubo Flexible

11

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

12

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

13

339761X1

2

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

14

6110471M1

1

Rubber Seal

Joint D´Arbre

Wellendichtring

Junta

15

6110472M1

1

Rubber Seal

Joint D´Arbre

Wellendichtring

Junta

®

273

Induction System

- Air Filter

4067 24011

1

2

10

11

3

5

4

6

7

8

9

C-24011-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107336M91

1

Air Cleaner

Filtre A Air

Luft•lter

Filtro De Aire, Conj.

24011c01.1 8

2

6190630M92

1

Cleaner Air

Ensemble De Corps

Karosserie Kpl

Cuerpo, Conj.

3

#BODY

1

Body

Body

Body

Body

Ref. 2

4

6190627M1

1

Element, Main Outer - Air Cleaner

Element Filt Air

Luft•ltereins

Elemento Filtrante

5

6190628M1

1

Element - Inner Safety - Air Cleaner

Elément Filt Air

Luft•ltereins

Elemento Filtrante

6

6190654M91

1

Cover Filter

Couvercle De Filtre

Filterdeckel

Tapa De Filtro

7

6193599M91

1

Valve

Soupape

Ventil

Válvula

8

6193600M1

1

Mounting Band Air Cleaner

Collier De Fixation

Befestigungsschelle

Argolla De Fijación

9

6193609M1

2

Clip - Air Cleaner

Clip

Klips

Clip

10

3595498M1

1

Switch - Air Restriction Indicator

Interrupteur

Schalter

Indicador

11

6190653M1

1

Adaptor - Air Cleaner Blockage
Indicator

Raccord

Verschraubung

Racor

®

275

Cooling System ROPS

4067 25010

A

A

6

5

25

22
23

14

13

19

17

18

21

20

27

7

2

1

25

4

3

24

11

12

15

16

8

28

29

2

9

26

10

8

C-25010-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110146M91

1

Cooling ROPS - High Level Assy

Ensemble De Radiateu

Motorkühler Kpl.

Radiador, Conj.

2

6109204M91

1

Radiator/Cooler Assy W/O Aircon

Ensemble De Radiateur

Motorkühler Kpl.

Radiador, Conj.

25010c02.1 1

3

6110011M1

1

Fan Cowl

Capot

Haube

Capotaje

4

6110104M1

1

Hose - Radiator Top

Flexible

Schlauch

Tubo Flexible

5

6109171M1

1

Hose - Radiator Bottom

Flexible

Schlauch

Tubo Flexible

6

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

7

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

8

6109001M1

1

Hose - Expansion Bottle

Flexible

Schlauch

Tubo Flexible

9

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

10

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

11

3522133M2

1

Grommet 15.9-20.6

Passe-Fil

Tülle

Pasa Cable

12

6108999M1

1

Bracket-Expansion Bottle

Patte Fixation

Halter

Pata De Fijación

13

1441932X1

2

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

14

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

15

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

16

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

17

6109901M91

1

Bottle - Expansion

Bouteille

Flasche

Vasija De Expansión

18

#RESERVOIR

1

Reservoir

Reservoir

Reservoir

Reservoir

Ref. 17

19

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 17

20

1441461X1

2

Nut M8 Z5 Lock

Ecrou

Mutter

Tuerca

21

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

22

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

23

6109001M2

1

Hose - Expansion Bottle

Flexible

Schlauch

Tubo Flexible

24

1441932X1

3

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

25

390734X1

3

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

26

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

27

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

28

3009505X1

4

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

29

385363X1

4

Washer, M12 - Hardened

Rondelle M12

Scheibe M12

Arandela

®

277

Cooling System

- Radiator Assembly ROPS

4067 25010

14

6

12

13

3

8

15

5

4

10

11

9

7

2

1

20

19

17

16

18

C-25010-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109204M91

1

Radiator/Cooler Assy W/O Aircon

Ensemble De Radiateur

Motorkühler Kpl.

Radiador, Conj.

25010c01.1 2

2

6108985M91

1

Radiator Assy

Radiateur Ass.

Motorkühler Kplt

Radiador

3

#ELEMENT

1

Element

Element

Element

Element

Ref. 2

4

#COVER

1

Cover

Cover

Cover

Cover

Ref. 2

5

6190650M1

1

Filler Cap Radiator

Bouchon Rempliss.

Einfülldeckel

Tapón De Llenado

6

#COVER

1

Cover

Cover

Cover

Cover

Ref. 2

7

6194151M91

1

Support LH

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

8

6194152M91

1

Support RH

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

9

6194153M1

2

Bracket

Patte Fixation

Halter

Pata De Fijación

10

6190793M1

6

Washer

Rondelle

Scheibe

Arandela

11

6190792M1

6

Safety Nut

Ecrou

Mutter

Tuerca De Retención

12

6190790M1

4

Screw

Vis

Schraube

Tornillo

13

6190791M1

4

Washer

Rondelle

Scheibe

Arandela

14

6190790M1

4

Screw

Vis

Schraube

Tornillo

15

6190791M1

4

Washer

Rondelle

Scheibe

Arandela

16

6109684M91

1

Cooler Assy

Refroidisseur

Kühler

Aceite Conjunto Enfr.

17

#ELEMENT

1

Element

Element

Element

Element

Ref. 16

18

#ELEMENT

1

Element

Element

Element

Element

Ref. 16

19

6194155M1

1

Support

Support

Haltevorrichtung

Soporte

20

6194154M1

1

Support

Support

Haltevorrichtung

Soporte

®

279

Cooling System Without Air Conditioning

4067 25011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110147M91

1

Cooling W/O Aircon - High Level Assy Ensemble De Radiateu

Motorkühler Kpl.

Radiador, Conj.

2

6109204M91

1

Radiator/Cooler Assy W/O Aircon

Ensemble De Radiateur

Motorkühler Kpl.

Radiador, Conj.

25011c02.1 1

3

6110011M1

1

Fan Cowl

Capot

Haube

Capotaje

4

6110104M1

1

Hose - Radiator Top

Flexible

Schlauch

Tubo Flexible

5

6109171M1

1

Hose - Radiator Bottom

Flexible

Schlauch

Tubo Flexible

6

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

7

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

8

6109001M1

1

Hose - Expansion Bottle

Flexible

Schlauch

Tubo Flexible

9

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

10

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

11

3522133M2

1

Grommet 15.9-20.6

Passe-Fil

Tülle

Pasa Cable

12

6108999M1

1

Bracket-Expansion Bottle

Patte Fixation

Halter

Pata De Fijación

13

1441932X1

2

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

14

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

15

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

16

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

17

6109901M91

1

Bottle - Expansion

Bouteille

Flasche

Vasija De Expansión

18

#RESERVOIR

1

Reservoir

Reservoir

Reservoir

Reservoir

Ref. 17

19

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 17

20

1441461X1

2

Nut M8 Z5 Lock

Ecrou

Mutter

Tuerca

21

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

22

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

23

6109001M2

1

Hose - Expansion Bottle

Flexible

Schlauch

Tubo Flexible

24

1441932X1

3

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

25

390734X1

3

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

26

6110964M91

1

Washer Bottle

Ensemble De Réservoir

Behälter Kpl.

Depósito, Conj.

27

3516102M1

1

Tubing Water Bottle

Tube

Rohr

Tubo

28

3516103M1

1

Connector Water Tubing

Connecteur

Steckverbindung

Conector

29

3516102M1

1

Tubing Water Bottle

Tube

Rohr

Tubo

30

3516103M1

1

Connector Water Tubing

Connecteur

Steckverbindung

Conector

®

281

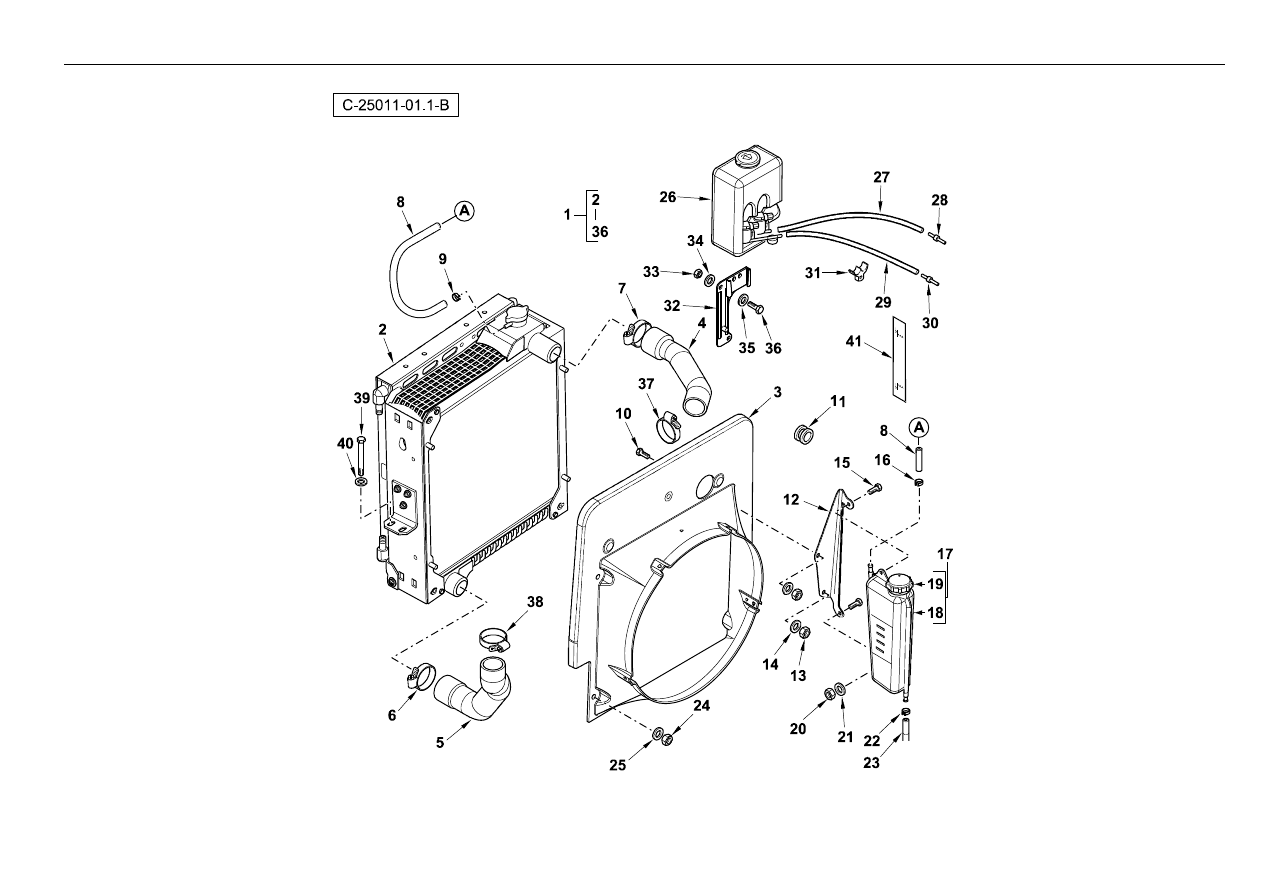

Cooling System Without Air Conditioning

4067 25011

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3520363M1

2

Clip Pipe

Clip

Klips

Clip

32

6112240M2

1

Bracket - Washer Bottle

Support Fixation

Haltearm

Soporte De Fijación

33

1441932X1

1

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

34

390734X1

1

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

35

390734X1

1

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

36

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

37

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

38

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

39

3009505X1

4

Hex. Bolt, M12 X 25 - Coarse

Boulon

Bolzen M12 X 25

Perno

40

385363X1

4

Washer, M12 - Hardened

Rondelle M12

Scheibe M12

Arandela

41

6100661M1

1

Decal- Coolant Level

Decalcolmanie

Abziehbild

Placa

®

283

Cooling System

- Radiator Assembly Without Air Conditioning

4067 25011

14

6

12

13

3

8

15

5

4

10

11

9

7

2

1

20

19

17

16

18

C-25011-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109204M91

1

Radiator/Cooler Assy W/O Aircon

Ensemble De Radiateur

Motorkühler Kpl.

Radiador, Conj.

25011c01.1 2

2

6108985M91

1

Radiator Assy

Radiateur Ass.

Motorkühler Kplt

Radiador

3

#ELEMENT

1

Element

Element

Element

Element

Ref. 2

4

#COVER

1

Cover

Cover

Cover

Cover

Ref. 2

5

6190650M1

1

Filler Cap Radiator

Bouchon Rempliss.

Einfülldeckel

Tapón De Llenado

6

#COVER

1

Cover

Cover

Cover

Cover

Ref. 2

7

6194151M91

1

Support LH

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

8

6194152M91

1

Support RH

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

9

6194153M1

2

Bracket

Patte Fixation

Halter

Pata De Fijación

10

6190793M1

6

Washer

Rondelle

Scheibe

Arandela

11

6190792M1

6

Safety Nut

Ecrou

Mutter

Tuerca De Retención

12

6190790M1

4

Screw

Vis

Schraube

Tornillo

13

6190791M1

4

Washer

Rondelle

Scheibe

Arandela

14

6190790M1

4

Screw

Vis

Schraube

Tornillo

15

6190791M1

4

Washer

Rondelle

Scheibe

Arandela

16

6109684M91

1

Cooler Assy

Refroidisseur

Kühler

Aceite Conjunto Enfr.

17

#ELEMENT

1

Element

Element

Element

Element

Ref. 16

18

#ELEMENT

1

Element

Element

Element

Element

Ref. 16

19

6194155M1

1

Support

Support

Haltevorrichtung

Soporte

20

6194154M1

1

Support

Support

Haltevorrichtung

Soporte

®

285

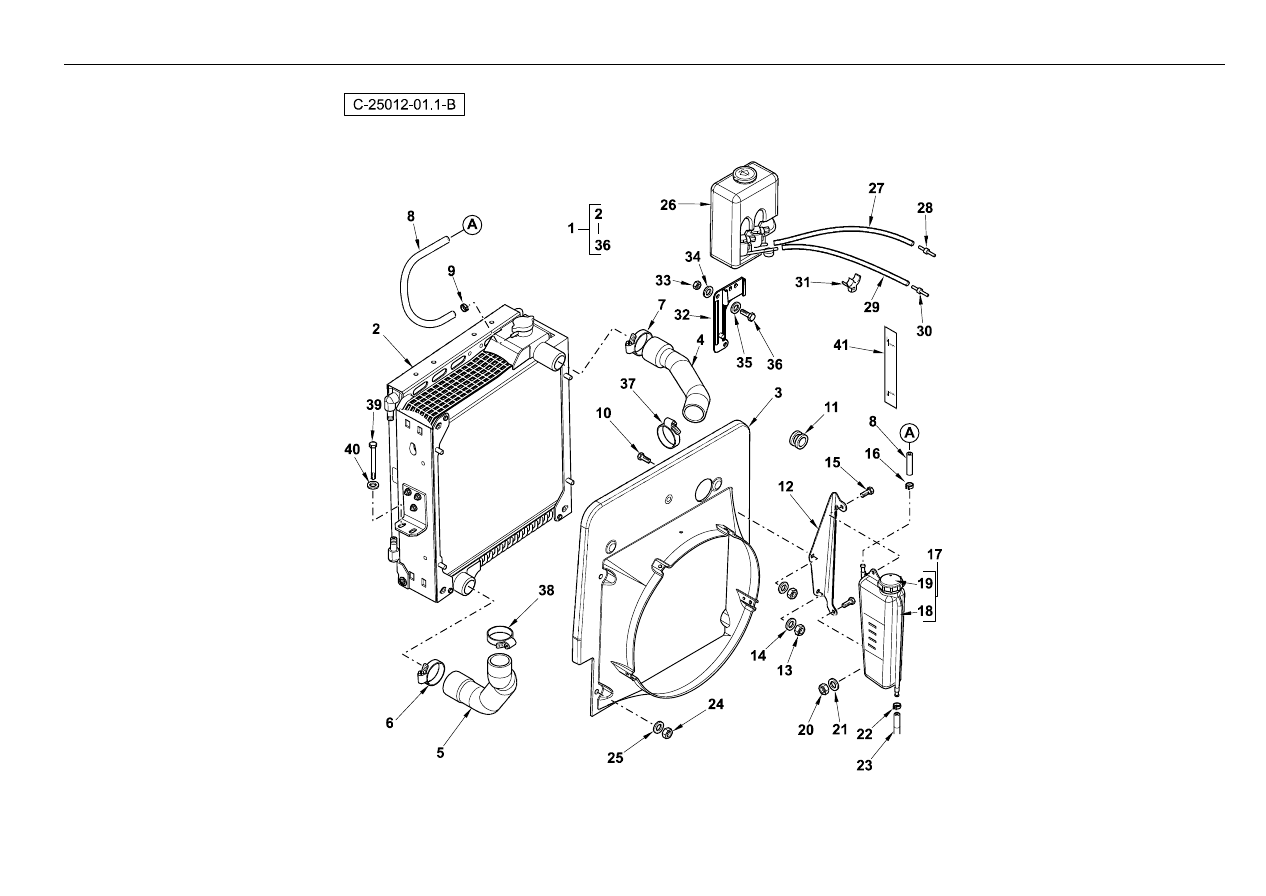

Cooling System With Air Conditioning

4067 25012

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110148M91

1

Cooling With Aircon High Level Assy

Ensemble De Radiateu

Motorkühler Kpl.

Radiador, Conj.

2

6108984M91

1

Radiator/Cooler Assy With Aircon

Radiateur

Kuhler

Radiador, Conj.

25012c02.1 1

3

6110011M1

1

Fan Cowl

Capot

Haube

Capotaje

4

6110104M1

1

Hose - Radiator Top

Flexible

Schlauch

Tubo Flexible

5

6109171M1

1

Hose - Radiator Bottom

Flexible

Schlauch

Tubo Flexible

6

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

7

3517415M1

1

Clip Hose 60/80

Bride Pour Tutaux

Schlauchschelle

Collar

8

6109001M1

1

Hose - Expansion Bottle

Flexible

Schlauch

Tubo Flexible

9

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

10

3009492X1

1

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

11

3522133M2

1

Grommet 15.9-20.6

Passe-Fil

Tülle

Pasa Cable

12

6108999M1

1

Bracket-Expansion Bottle

Patte Fixation

Halter

Pata De Fijación

13

1441932X1

2

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

14

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

15

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

16

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

17

6109901M91

1

Bottle - Expansion

Bouteille

Flasche

Vasija De Expansión

18

#RESERVOIR

1

Reservoir

Reservoir

Reservoir

Reservoir

Ref. 17

19

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 17

20

1441461X1

2

Nut M8 Z5 Lock

Ecrou

Mutter

Tuerca

21

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

22

6100555M1

1

Clip Pipe

Collier Pour Tuyaux

Rohrschelle

Argolla De Cierre

23

6109001M2

1

Hose - Expansion Bottle

Flexible

Schlauch

Tubo Flexible

24

1441932X1

3

Nut M10 Z5 Lock

Ecrou Blocage - M10

Flashmutter - M10

Tuerca

25

390734X1

3

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

26

6110964M91

1

Washer Bottle

Ensemble De Réservoir

Behälter Kpl.

Depósito, Conj.

27

3516102M1

1

Tubing Water Bottle

Tube

Rohr

Tubo

28

3516103M1

1

Connector Water Tubing

Connecteur

Steckverbindung

Conector

29

3516102M1

1

Tubing Water Bottle

Tube

Rohr

Tubo

30

3516103M1

1

Connector Water Tubing

Connecteur

Steckverbindung

Conector

®

287















Content      ..     7      8      9      10     ..
