Terex BACKHOE LOADER 820. Parts Manual (2010) - page 61





Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108100M91

1

Bucket, Digger - 750mm,Jcb,S/Land
Q/Att

Godet

Ladeschaufel

Cuchara, Conj.

®

1919

Digger Bucket

- Jcb

4067 98101

15

0

30

0

45

0

60

0

75

0

90

0

1

C-98101-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108101M91

1

Bucket, Digger - 900mm,Jcb, S/Land
Q/Att

Godet

Ladeschaufel

Cuchara, Conj.

®

1921

Digger Bucket

- Ditch Maintenance Jcb Bucket

4067 98102

2

1

3

C-98102-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108102M91

1

Bucket, Digger - 1500mm,Jcb,S/Land
Q/Att

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref. 1

3

#BLADE

1

Blade

Blade

Blade

Blade

Ref. 1

®

1923

Digger Bucket

- Ditch Maintenance Jcb Bucket

4067 98103

2

1

3

C-98103-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108103M91

1

Bucket, Digger - 1800mm,Jcb,S/Land
Q/Att

Godet

Ladeschaufel

Cuchara, Conj.

2

#BUCKET

1

Bucket

Bucket

Bucket

Bucket

Ref. 1

3

#BLADE

1

Blade

Blade

Blade

Blade

Ref. 1

®

1925

Not Serviced

4067 75099

Not Illustrated

Non Illustrée

Nicht Abgebildet

Non Illustrato

No Ilustrado

Part No.

Qty.

English

French

German

Spanish

Remarks

®

1927

Rear Fenders 2 Wheel Steer

4067 83001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101780M91

1

Fender

Aile

Flügel

Guardabarros, Conj.

Yellow

1

6101781M91

1

Fender Assy. RH

Ensemble D¿Aile

Kot•ügel-Kpl.

Guardabarros, Conj.

Yellow

2

#FENDER

1

Fender

Fender

Fender

Fender

Ref. 1

3

6101246M1

2

Jack Nut M6

Ecrou

Mutter

Tuerca Especial

4

6099517M1

1

Panel

Panneau

Deckblech

Pieza De Apoyo

Yellow

4

6099516M1

1

Sill Panel LH

Rebord

Schwelle, Trittbrett

Pieza De Apoyo

Yellow

5

840-1620

2

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

6

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

7

6108652M1

2

Screw - M6 X 20lg Posi Head.

Vis

Schraube

Tornillo

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

3008229X1

2

Pan Hd.Screw M6 X 30

Vis

Schraube

Tornillo

10

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

11

6102079M1

2

Washer

Rondelle

Scheibe

Arandela

12

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

13

339009X1

8

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

14

391039X1

8

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

15

6101730M1

8

Spacer

Entretoise

Distanzstück

Traviesa

July 2007

16

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

17

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

18

6101732M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

19

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

20

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

21

6101731M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

22

6099515M1

1

Rear Panel

Panneau

Deckblech

Panel

Yellow

23

339804X1

1

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

24

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

25

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

26

840-1620

4

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

27

391038X1

4

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

®

1929

Rear Fenders

- Sideshift Mudguard

4067 83001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109661M1

1

Mudguard LH Unpainted

Garde-Boue

Schmutzabweiser

Guardafango

1

6109662M1

1

Mudguard RH Unpainted

Garde-Boue

Schmutzabweiser

Guardafango

2

339124X1

8

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

390972X1

8

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

4

6101892M1

8

Spacer-Nylon

Entretoise

Distanzstück

Traviesa

5

390735X1

8

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

®

1931

Rear Fenders 2 Wheel Steer

4067 83004

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101780M91

1

Fender

Aile

Flügel

Guardabarros, Conj.

Yellow

1

6101781M91

1

Fender Assy. RH

Ensemble D¿Aile

Kot•ügel-Kpl.

Guardabarros, Conj.

Yellow

2

#FENDER

1

Fender

Fender

Fender

Fender

Ref. 1

3

6101246M1

2

Jack Nut M6

Ecrou

Mutter

Tuerca Especial

4

6099517M1

1

Panel

Panneau

Deckblech

Pieza De Apoyo

Yellow

4

6099516M1

1

Sill Panel LH

Rebord

Schwelle, Trittbrett

Pieza De Apoyo

Yellow

5

840-1620

2

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

6

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

7

6108652M1

2

Screw - M6 X 20lg Posi Head.

Vis

Schraube

Tornillo

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

3008229X1

2

Pan Hd.Screw M6 X 30

Vis

Schraube

Tornillo

10

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

11

6102079M1

2

Washer

Rondelle

Scheibe

Arandela

12

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

13

339009X1

8

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

14

391039X1

8

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

15

6101730M1

8

Spacer

Entretoise

Distanzstück

Traviesa

July 2007

16

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

17

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

18

6101732M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

19

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

20

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

21

6101731M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

22

6099515M1

1

Rear Panel

Panneau

Deckblech

Panel

Yellow

23

339804X1

1

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

24

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

25

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

26

840-1620

4

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

27

391038X1

4

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

®

1933

Rear Fenders 2 Wheel Steer

4067 83007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107970M91

1

Rear Fender LH

Ensemble D¿Aile

Kot•ügel-Kpl.

Guardabarros, Conj.

Grey

1

6107968M91

1

Fender Rear RH 2ws Terex

Ensemble D¿Aile

Kot•ügel-Kpl.

Guardabarros, Conj.

Grey

2

#FENDER

1

Fender

Fender

Fender

Fender

Ref. 1

3

6101246M1

2

Jack Nut M6

Ecrou

Mutter

Tuerca Especial

4

6099547M1

1

Panel Sill LH

Rebord

Schwelle, Trittbrett

Pieza De Apoyo

Grey

4

6099548M1

1

Panel-Rh Sill

Rebord

Schwelle, Trittbrett

Pieza De Apoyo

Grey

5

840-1620

2

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

6

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

7

6108652M1

2

Screw - M6 X 20lg Posi Head.

Vis

Schraube

Tornillo

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

3008229X1

2

Pan Hd.Screw M6 X 30

Vis

Schraube

Tornillo

10

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

11

6102079M1

2

Washer

Rondelle

Scheibe

Arandela

12

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

13

339009X1

8

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

14

391039X1

8

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

15

6101730M1

8

Spacer

Entretoise

Distanzstück

Traviesa

July 2007

16

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

17

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

18

6101732M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

19

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

20

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

21

6101731M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

22

6099557M1

1

Rear Panel

Panneau

Deckblech

Panel

Grey

23

339804X1

1

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

24

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

25

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

26

840-1620

4

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

27

391038X1

4

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

®

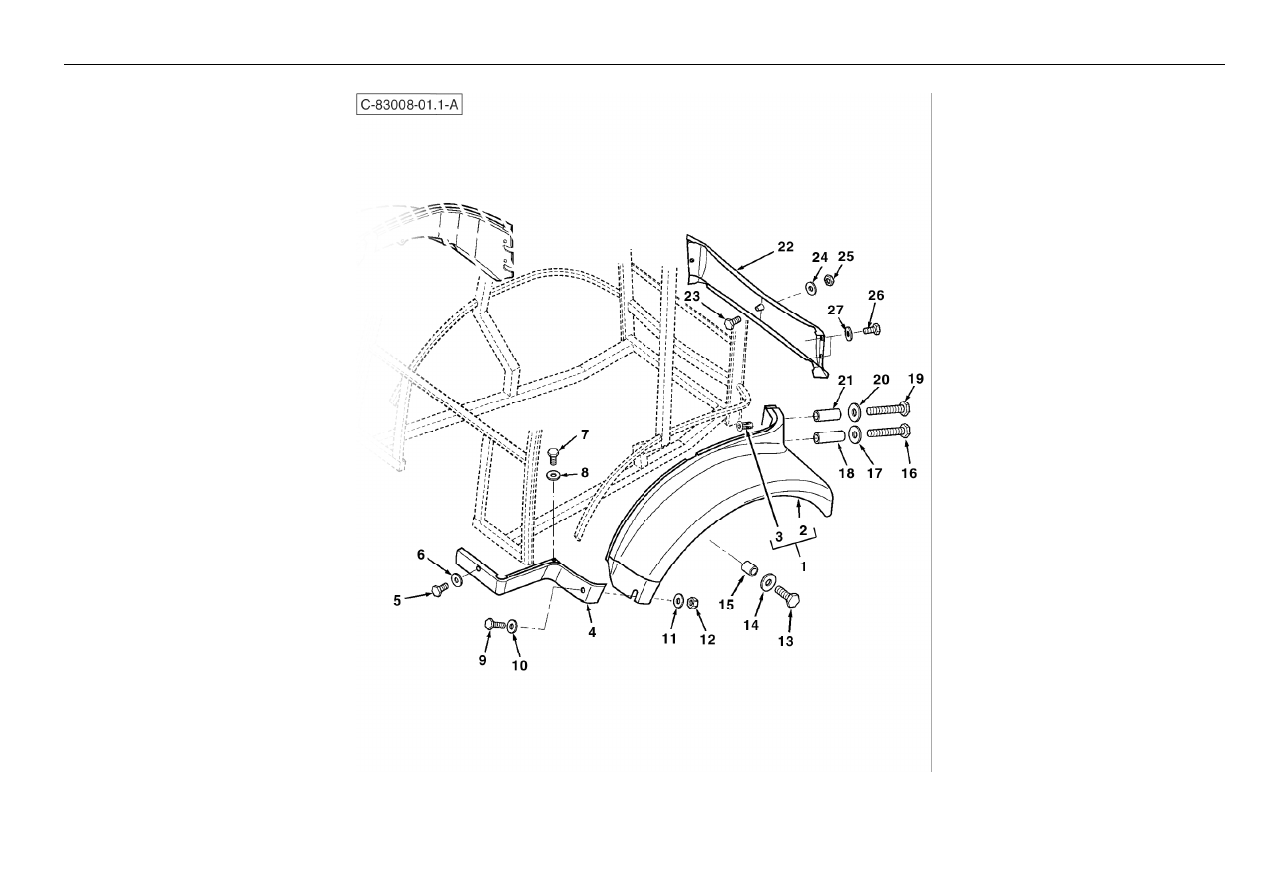

1935

Rear Fenders 2 Wheel Steer

4067 83008

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107970M91

1

Rear Fender LH

Ensemble D¿Aile

Kot•ügel-Kpl.

Guardabarros, Conj.

Grey

1

6107968M91

1

Fender Rear RH 2ws Terex

Ensemble D¿Aile

Kot•ügel-Kpl.

Guardabarros, Conj.

Grey

2

#FENDER

1

Fender

Fender

Fender

Fender

Ref. 1

3

6101246M1

2

Jack Nut M6

Ecrou

Mutter

Tuerca Especial

4

6099548M1

1

Panel-Rh Sill

Rebord

Schwelle, Trittbrett

Pieza De Apoyo

Grey

4

6099547M1

1

Panel Sill LH

Rebord

Schwelle, Trittbrett

Pieza De Apoyo

Grey

5

840-1620

2

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

6

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

7

6108652M1

2

Screw - M6 X 20lg Posi Head.

Vis

Schraube

Tornillo

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

3008229X1

2

Pan Hd.Screw M6 X 30

Vis

Schraube

Tornillo

10

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

11

6102079M1

2

Washer

Rondelle

Scheibe

Arandela

12

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

13

339009X1

8

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

14

391039X1

8

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

15

6101730M1

8

Spacer

Entretoise

Distanzstück

Traviesa

July 2007

16

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

17

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

18

6101732M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

19

339891X1

2

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

20

391039X1

2

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

21

6101731M2

2

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

July 2007

22

6099557M1

1

Rear Panel

Panneau

Deckblech

Panel

Grey

23

339804X1

1

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

24

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

25

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

26

840-1620

4

Screw-Pan Head M6x20lg

Vis

Schraube

Tornillo

27

391038X1

4

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

®

1937

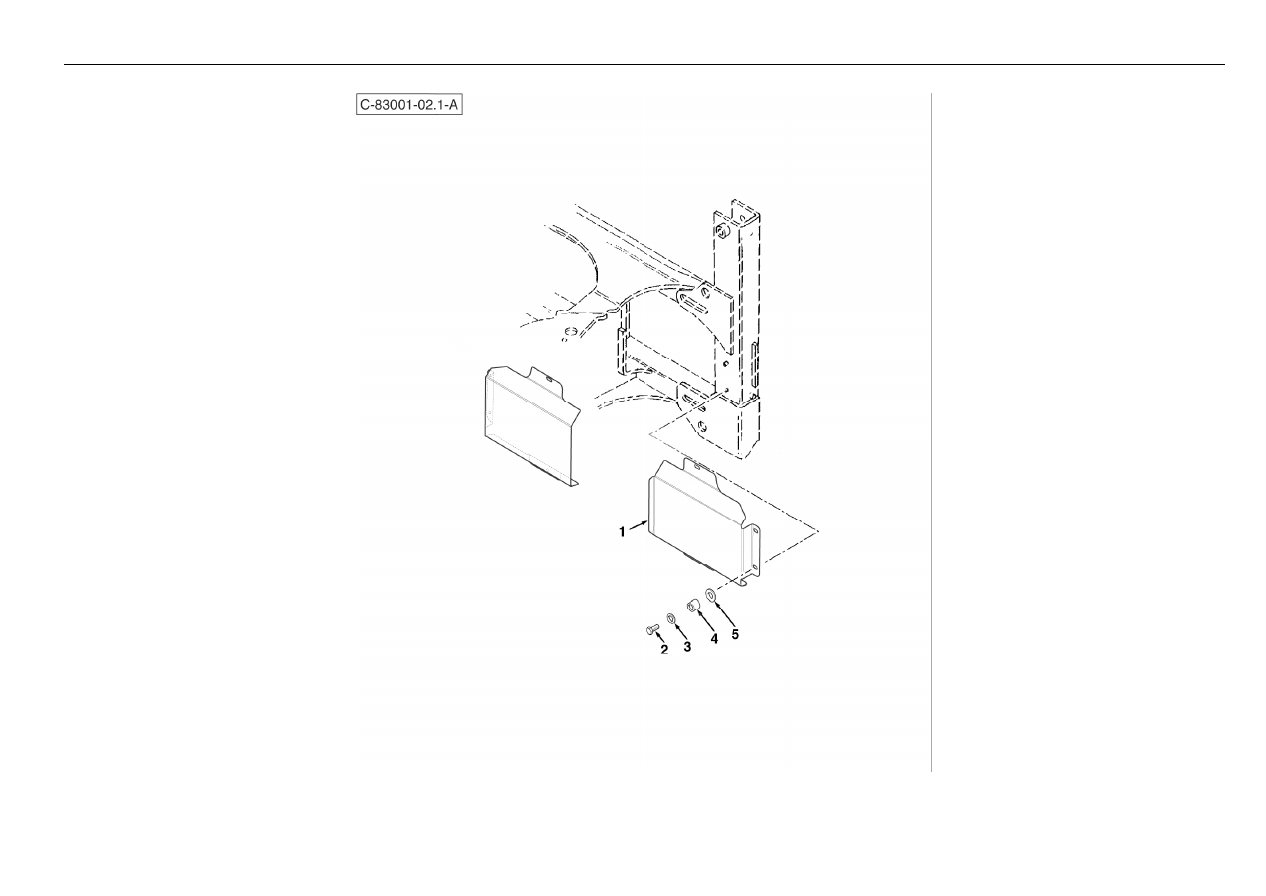

Rear Fenders

- Sideshift Mudguard

4067 83008

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109661M1

1

Mudguard LH Unpainted

Garde-Boue

Schmutzabweiser

Guardafango

1

6109662M1

1

Mudguard RH Unpainted

Garde-Boue

Schmutzabweiser

Guardafango

2

339124X1

8

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

390972X1

8

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

4

6101892M1

8

Spacer-Nylon

Entretoise

Distanzstück

Traviesa

5

390735X1

8

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

®

1939

Rear Fenders 4 Post ROPS

4067 83009

1

3

2

C-83009-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109035M1

1

R.H. Fender (Narrow)

Aile

Stoßfänger, Kot•ügel

Aleta

1

6109034M1

1

L.H. Fender (Narrow)

Aile

Stoßfänger, Kot•ügel

Aleta

2

339124X1

12

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

391039X1

12

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

®

1941

Rear Fenders 4 Post ROPS

4067 83010

1

3

2

C-83010-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109037M1

1

R.H. Fender (Wide)

Aile

Stoßfänger, Kot•ügel

Aleta

1

6109036M1

1

L.H. Fender (Wide)

Aile

Stoßfänger, Kot•ügel

Aleta

2

339124X1

12

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

391039X1

12

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

®

1943

Not Serviced

4067 83018

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

®

1945

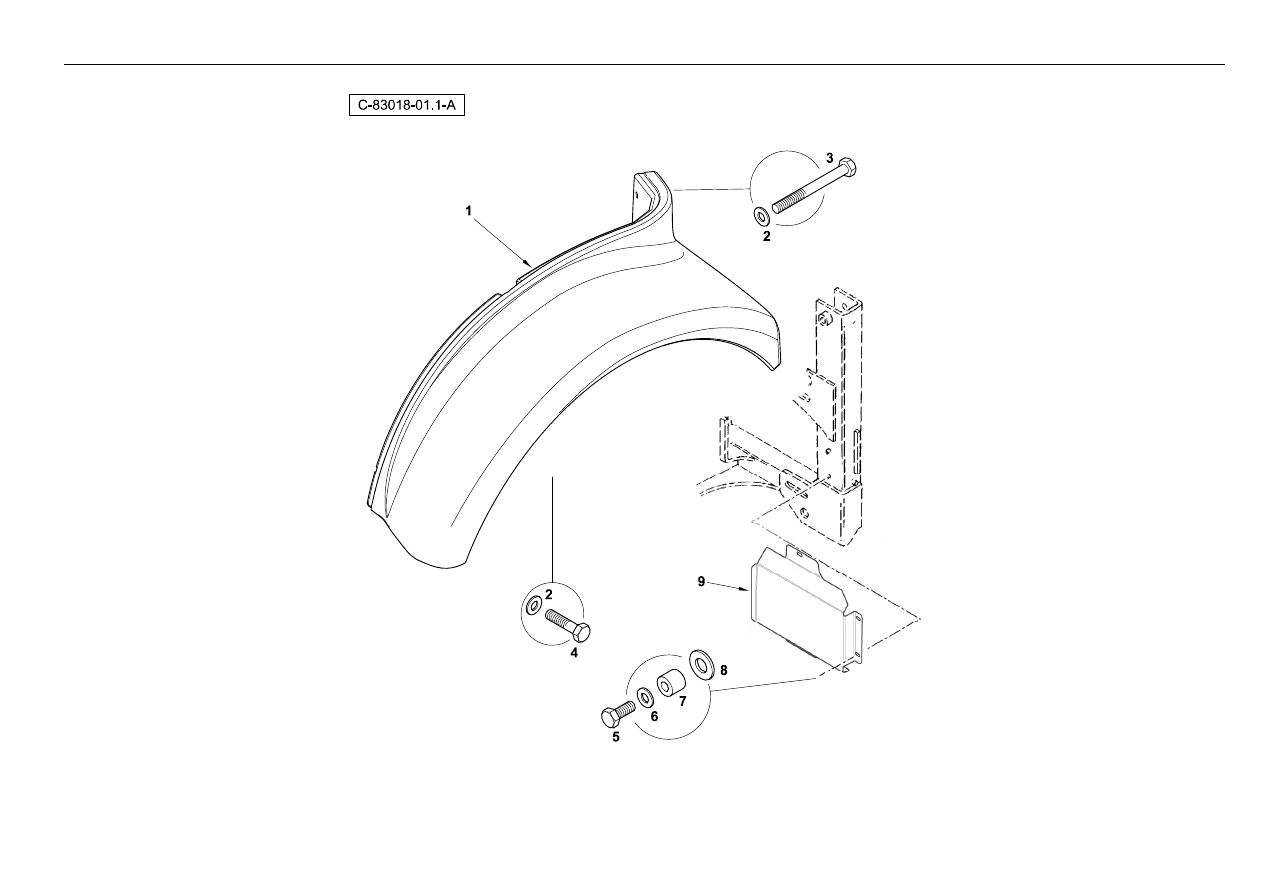

Rear Fenders 2 Wheel Steer

4067 83018

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101154

1

Fender Rear - 2ws - LH - Black

Aile

Kot•ugel

Guardabarros

1

T101153

1

Fender Rear - 2ws - RH - Black

Aile

Kot•ugel

Guardabarros

2

391039X1

12

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

3

339891X1

4

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

4

339009X1

8

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

5

339124X1

8

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

6

390972X1

8

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

6101892M1

8

Spacer-Nylon

Entretoise

Distanzstück

Traviesa

8

390735X1

8

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

9

6109662M1GY03

1

Mudguard Rear RH - (Terex Grey)

Garde-Boue

Schmutzabweiser

Mudguard Rear RH -
(Terex Grey)

9

6109661M1GY03

1

Mudguard Rear LH - (Terex Grey)

Garde-Boue

Schmutzabweiser

Mudguard Rear LH - (Terex
Grey)

®

1947

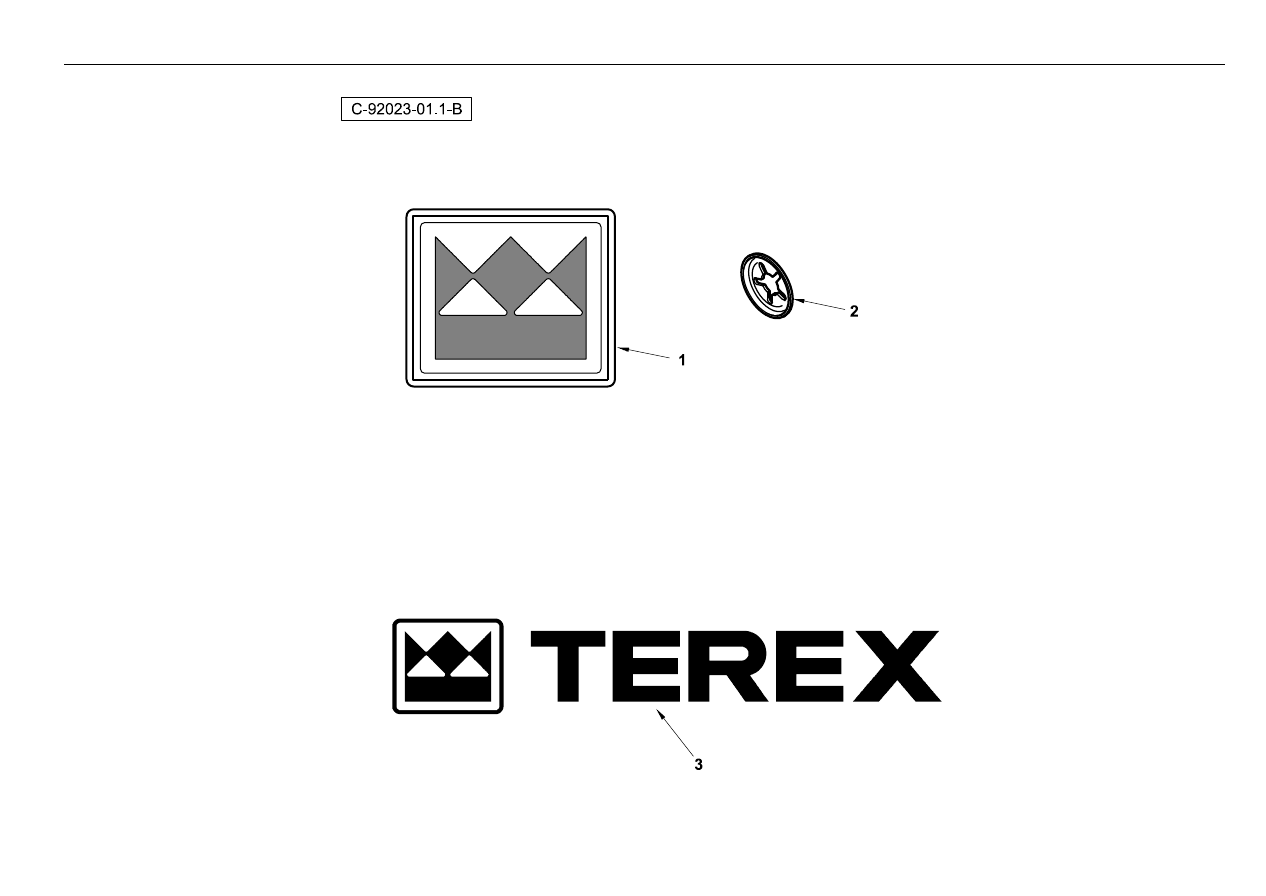

Decals

- Machine Identity

4067 92023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107978M91

1

Badge, Terex - Radiator Grille

Emblème

Abzeichen

Emblema

2

6100457M1

2

Fastener - Push On

Attache

Halteklammer

Enganche

3

8002-2681

2

Decal - Terex Boom RH

Decalcolmanie

Abziehbild

Placa

®

1949

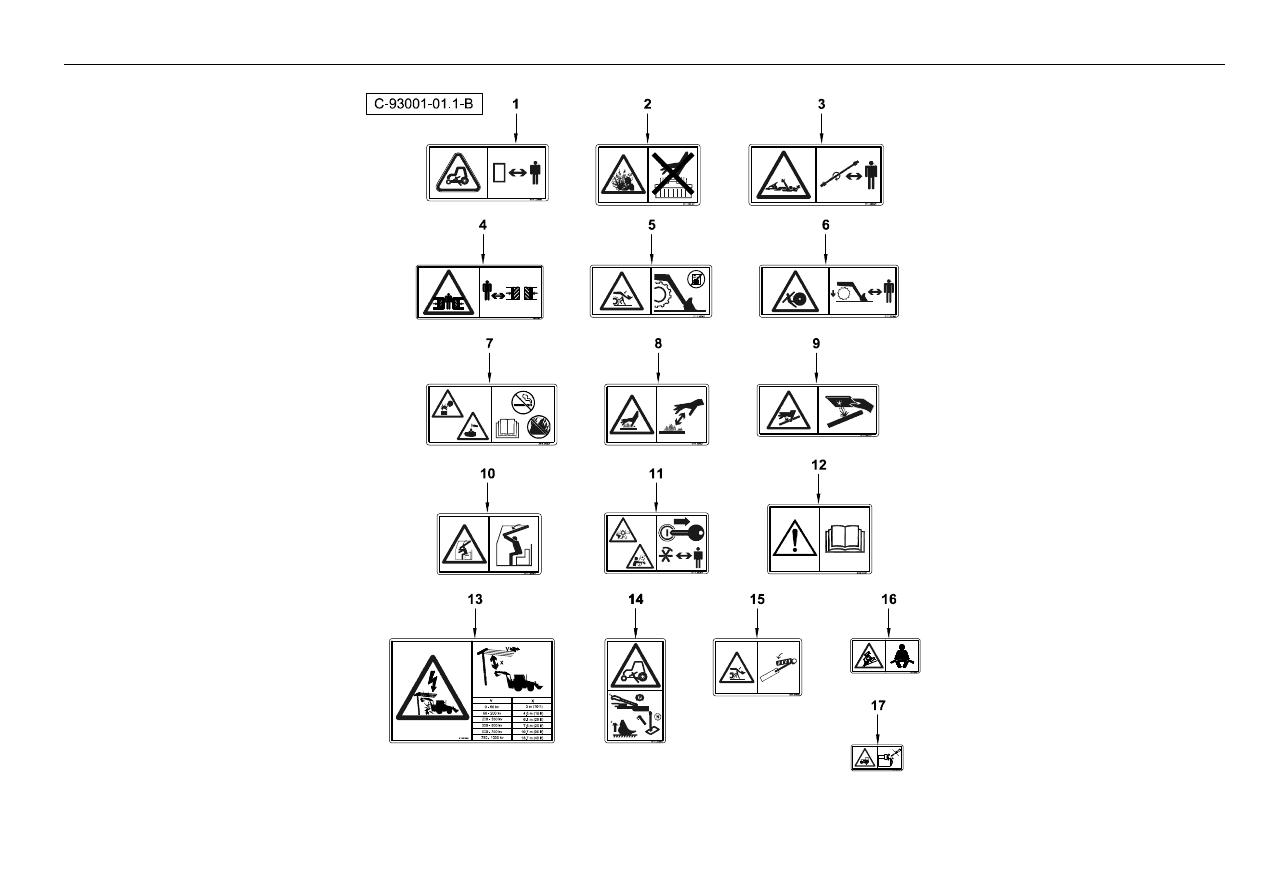

Decals

- Warnings General Markets

4067 93001















Content      ..     59      60      61      62     ..
