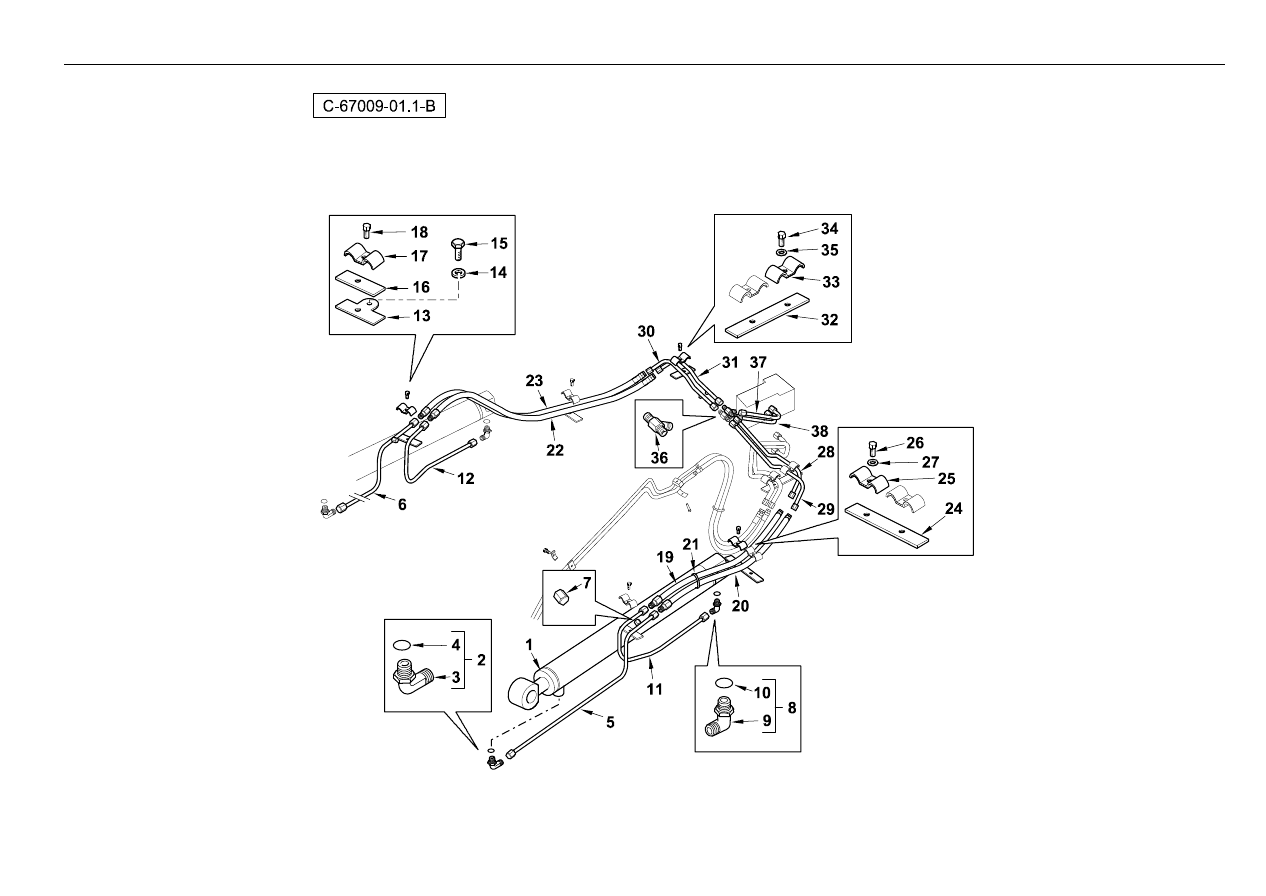

Terex BACKHOE LOADER 820. Parts Manual (2010) - page 38

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

2

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

[67009c02.1 1] [67009c02.2 1]

2

835007M91

2

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

3

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

6111167M91

1

Tube Assembly - Loader

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

5

6109544M91

1

Tube-Ldr Hyd

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

6

6111169M91

1

Tube Assembly - Loader

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

6

6109548M91

1

Tube-Ldr Hyd

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

7

356579X1

2

Cap Tube 9/16

Capuchon

Wetterkappe

Sombrerete

8

835007M91

2

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

11

6109546M91

1

Tube-Ldr Hyd

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

11

6111168M91

1

Tube Assembly - Loader

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

12

6109550M91

1

Tube-Ldr Hyd

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

12

6111170M91

1

Tube Assembly - Loader

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

13

6109791M91

2

Clamp Plate Assy

Ensemble De Plaque

Platte Kpl.

Placa, Conj.

14

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

15

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

16

6106109M1

2

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

17

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

18

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

19

6109919M91

1

Hose Assy - Lift Cylinder Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

20

6109372M91

1

Hose Assy - Lift Cylinder Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

21

1876229M1

2

Tie 270mm Lk2a

Attache Câble

Kabelbinder

Enlace De Cable

22

6109919M91

1

Hose Assy - Lift Cylinder Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

23

6109372M91

1

Hose Assy - Lift Cylinder Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

24

6101897M1

1

Pad-Rubber

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

25

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

26

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

®

1183

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

27

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

28

6109412M91

1

Tube-Ldr Hyd HD RH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

29

6109414M91

1

Tube-Ldr Hyd Rod LH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

30

6109416M91

1

Tube-Ldr Hyd HD RH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

31

6109418M91

1

Tube-Ldr Hyd Rod LH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

32

6101897M1

2

Pad-Rubber

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

33

6101228M1

4

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

34

339124X1

4

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

35

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

36

356561X1

2

Tee-Union

Te

T-Stück

Te

37

6109428M91

1

Tube-Ldr Hyd Rod

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

38

6109430M91

1

Tube-Ldr Hyd HD

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

®

1185

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109310M91GY02

2

Cylinder-Lo Spec Lift

Ensemble De Vérin

Zylinder Kpl.

Gato, Conj.

Tba [67009c01.1 1]

2

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

3623322M1

1

Bush

Douille

Büchse

Anillo

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3485889M1

1

Ring, Sealing - Hydr. Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

7

3485244M91

1

Seal Assy Piston

Joint Ass.

Dichtung Kplt

Junta, Conj.

8

3485889M1

1

Ring, Sealing - Hydr. Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

9

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

10

5001981M1

1

Piston

Piston

Kolben

Pistón De Gato

11

359183X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

12

359191X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

13

378543X1

1

Ring Back-Up

Contre Bague

Stützring

Contrajunta

14

3623640M1

1

O Ring, Hydr. Cylinder

Joint Torique

O Ring

Junta De Tipo O

15

3443550M1

1

Ring Rod Guide

Anneau

Ring

Aro

16

5001980M1

1

Bearing

Roulement

Lager

Palier De Gato

17

3403067M1

1

Seal

Joint D´Arbre

Wellendichtring

Anillo, Estanqueidad

18

1606058M1

1

Wiper Ring

Joint De Racleur

Abstreifdichtung

Junta Raspador

19

3441920M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

20

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 19

21

3623323M1

2

Bush

Douille

Büchse

Anillo

22

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

23

5001982M91

1

Kit, Seals - Lo-Spec. Loader Lift Ram

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

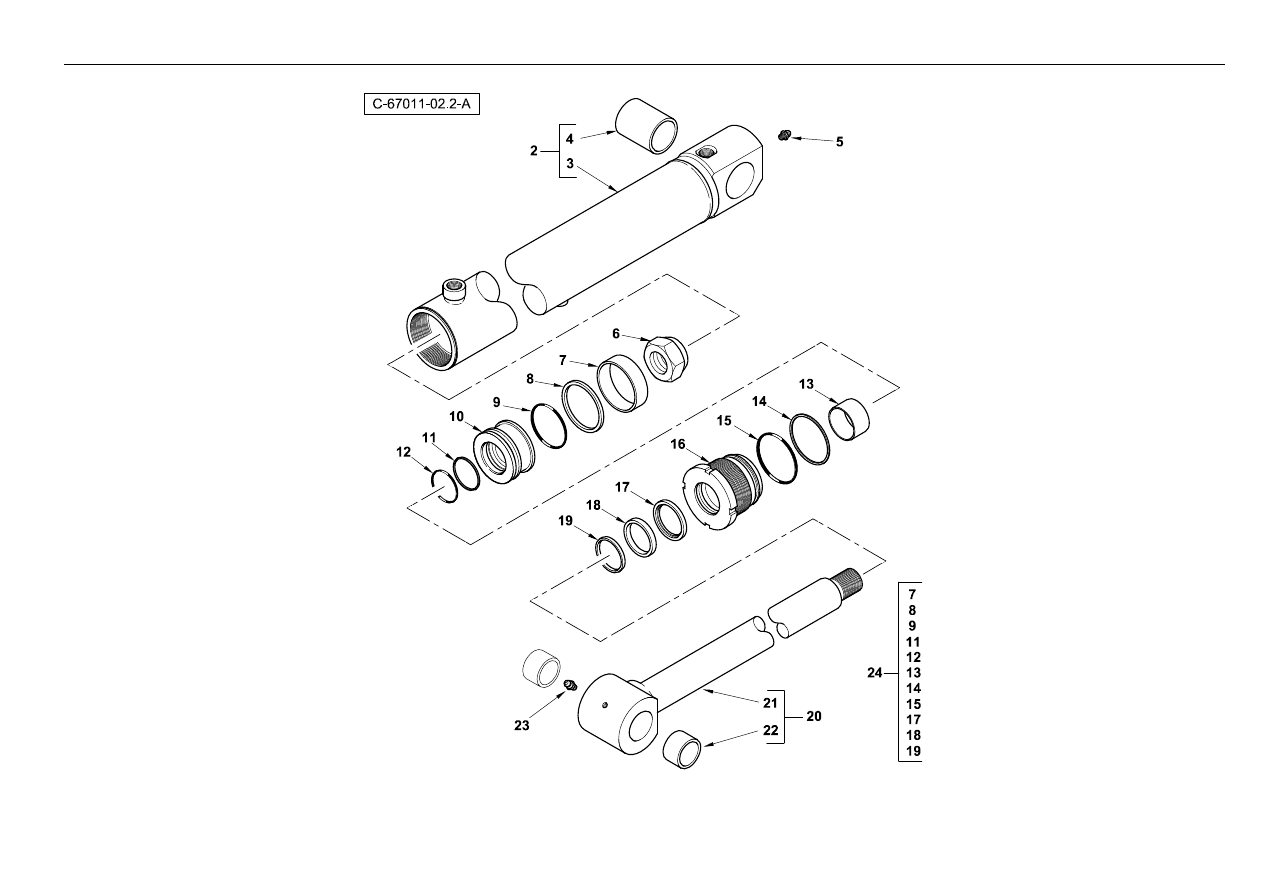

1187

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111067M91GY03

2

Cylinder - Loader Lift

Cylindre

Zylinder

Gato, Conj.

Tba [67009c01.1 1]

2

6194578M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Conjunto De Tubería

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194582M1

1

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194584M1

1

Nut - Nyloc

Ecrou Blocage

Flachmutter

Tuerca

7

6194587M1

2

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

8

6194585M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

9

6194586M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

10

6194580M1

1

Piston

Piston

Kolben

Pistón

11

6194570M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

12

6194569M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

13

6194593M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

14

6194592M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

15

6194591M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

16

6194581M1

1

End Cover - Head

Couvercle

Deckel

Tapa

17

6194588M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

18

6194589M1

1

Seal - Rod

Joint Étanchéité

Dichtring

Junta

19

6194590M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

20

6194579M91

1

Rod - Piston

Bielle De Piston

Kolbenstange

Tirantes, Conj.

21

#ROD

1

Rod

Rod

Rod

Rod

Ref. 20

22

6194583M1

2

Bush

Douille

Büchse

Casquillo

23

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

24

6194594M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1189

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

[67009c04.1 1] [67009c04.2 1]

2

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

3

#UNION

1

Union

Union

Union

Union

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

6109514M91

1

Tube-Ldr Hyd Bucket Rod

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

6

835007M91

1

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

7

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 6

8

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

9

6109536M91

1

Tube Assy - Bucket Head

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

10

6109526M91

1

Clamp Plate Assy

Ensemble De Plaque

Platte Kpl.

Placa, Conj.

11

6106109M1

1

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

12

339761X1

1

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

13

6109530M91

1

Hose Assy - Bucket Cyl Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

14

6109529M91

1

Hose Assy - Bucket Cyl Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

15

6106109M1

2

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

16

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

17

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

18

6102461M91

1

Tube Assy

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

19

6102463M91

1

Tube Assy

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

20

3520528M2

1

Clamp Block Ldr Beam

Collier De Serrage

Klemme

Argolla De Cierre

21

3520534M1

1

Clamp (Zinc Plated)

Collier De Serrage

Klemme

Brida De Fijación

22

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

23

6109793M91

1

Hose Assy - Bucket Cyl Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

24

6109543M91

1

Hose Assy - Bkt Cylinder Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

25

1876229M1

1

Tie 270mm Lk2a

Attache Câble

Kabelbinder

Enlace De Cable

26

6109420M91

1

Tube-Ldr Hyd Bucket Rod

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

27

6109422M91

1

Tube-Ldr Hyd Bucket HD

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

28

6101897M1

1

Pad-Rubber

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

29

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

30

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

®

1191

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

31

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

32

6111904M91

1

Tube Assembly 7 In 1 HD

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

H200 7 2060

32

6109424M93

1

Tube Assembly - Loader Hyd 7 In 1
HD

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

H200 7 2060

33

6111903M91

1

Tube Assembly 7 In 1 Rod

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

H200 7 2060

33

6109426M92

1

Tube Assy (7 In 1 Rod)

Tuyauterie

Rohr Kpl

Conjunto De Tubería

H200 7 2060

34

1876229M1

1

Tie 270mm Lk2a

Attache Câble

Kabelbinder

Enlace De Cable

35

6109804M91

1

Hose Assy - 7 In 1 Inner

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

36

6109920M91

1

Hose Assy - 7 In 1 Outer

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

37

3520538M2

1

Clamp Block Ldr Beam

Collier De Serrage

Klemme

Argolla De Cierre

38

3520534M1

1

Clamp (Zinc Plated)

Collier De Serrage

Klemme

Brida De Fijación

39

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

40

6101236M91

1

Tube-Assy Bucket 7 In 1

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

41

6101234M91

1

Tube-Assy 7 In 1 Bucket

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

42

6106109M1

1

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

43

6101228M1

1

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

44

339123X1

1

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

45

6106109M1

1

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

46

6101228M1

1

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

47

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

48

356447X1

2

Plug 37 Flare

Bouchon

Stopfen

Obturador

®

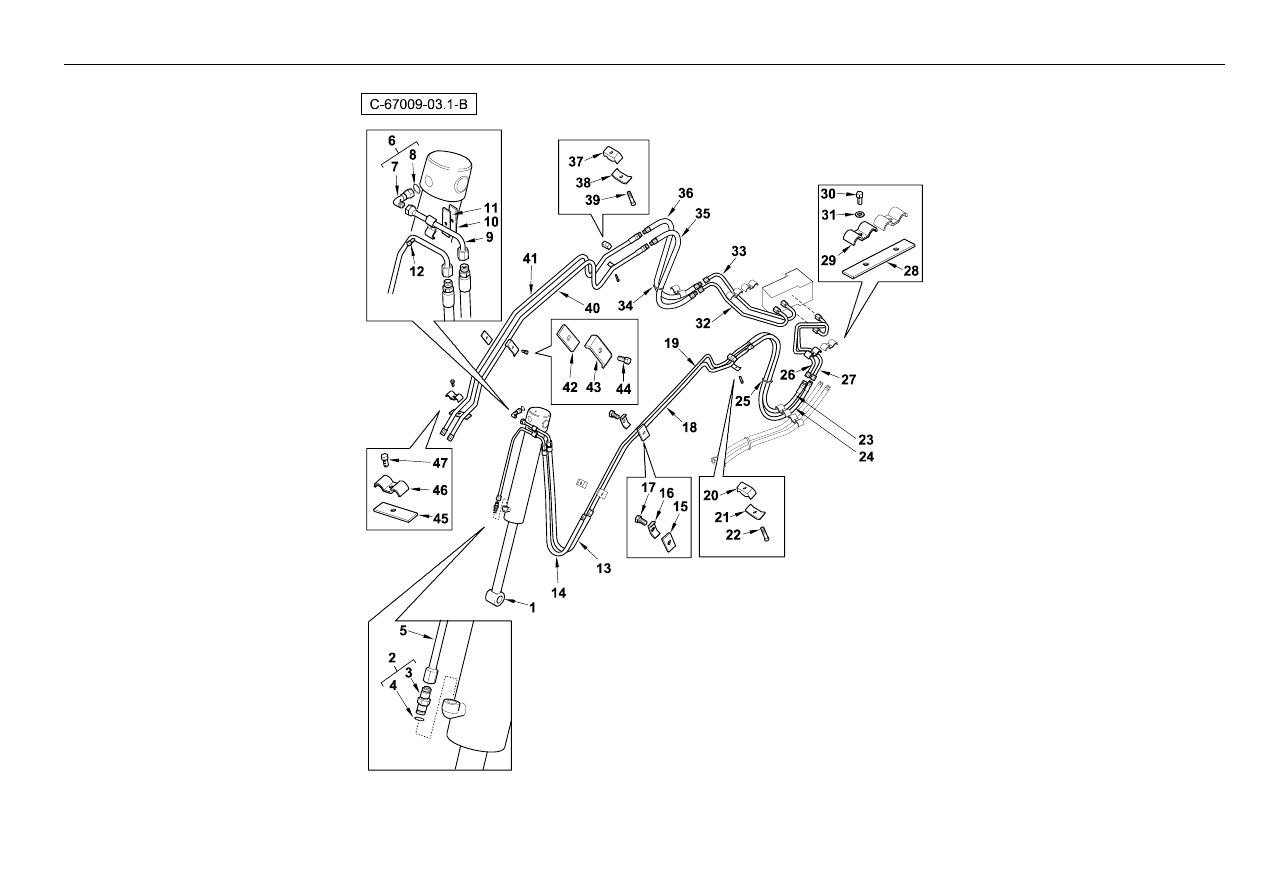

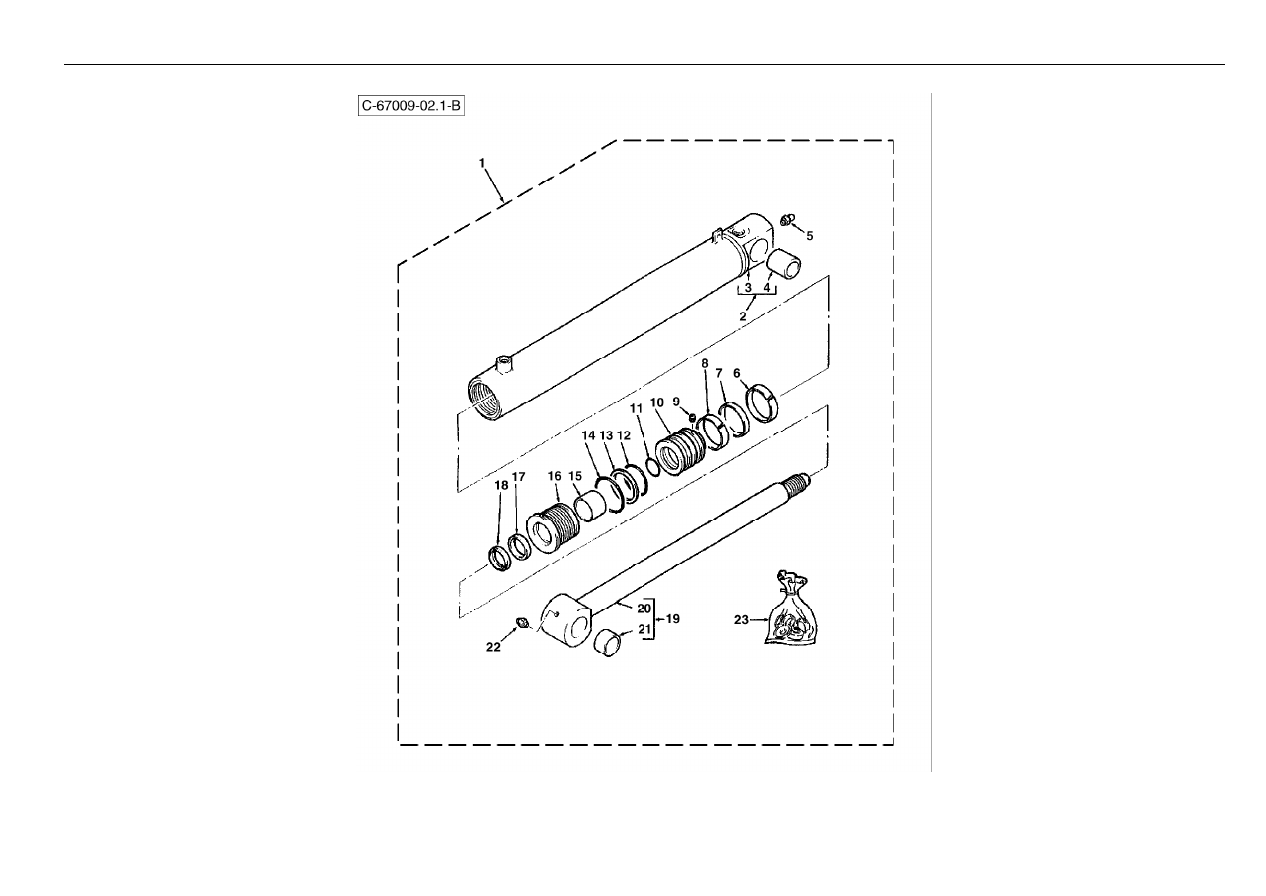

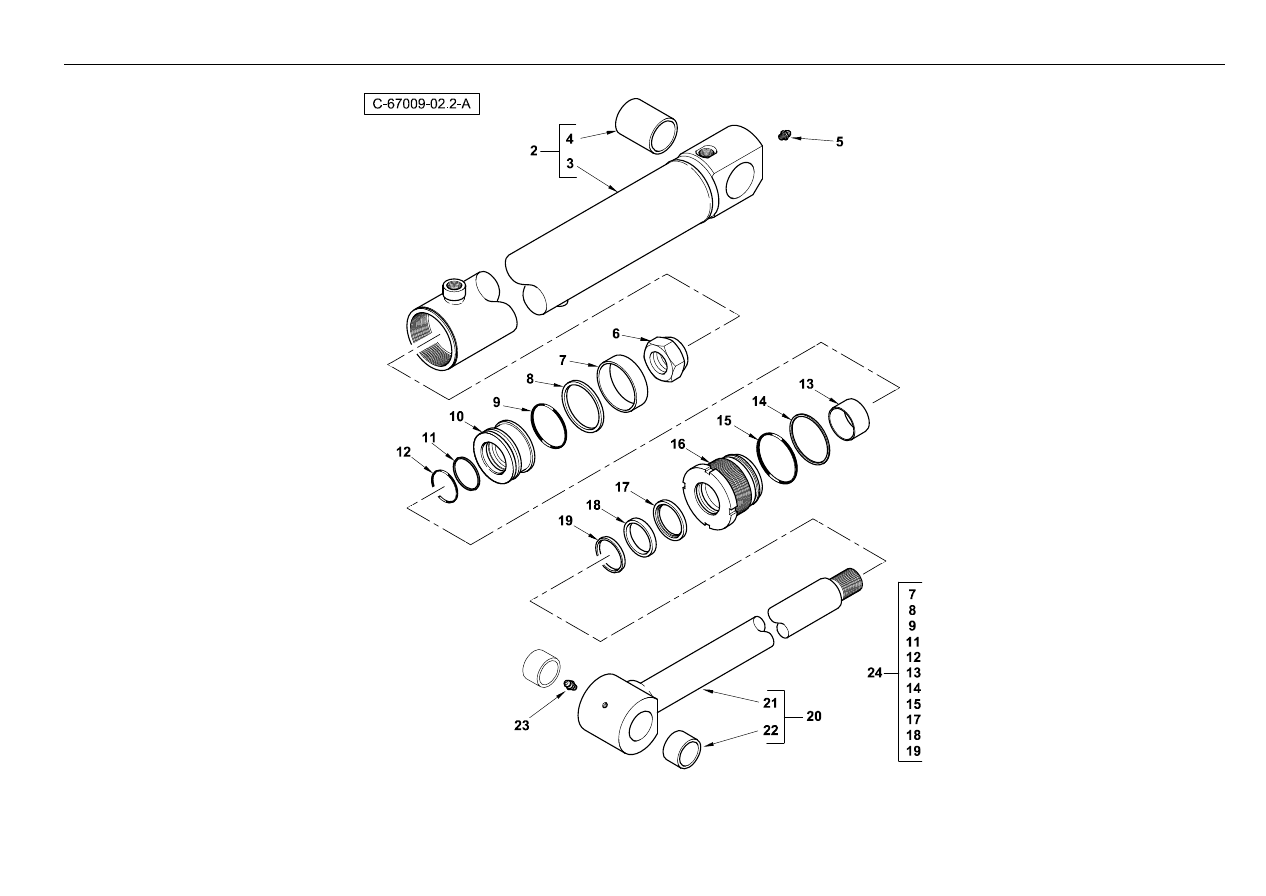

1193

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000119M91GY02

1

Cyl Loader Bucket Lo Spec (Benford
Grey)

Ensemble De Vérin

Zylinder Kpl.

Gato, Conj.

Tba [67009c03.1 1]

2

5004071M91

1

Barrel Cylinder

Corps Cylindre

Zylindergehause

Cuerpo Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

3623390M1

2

Bush

Douille

Buechse

Casquillo

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3186587M1

1

Snap Ring

Anneau D´Arrêt

Sprengring

Anillo De Resorte

7

3186586M1

1

Ring Cushioning

Anneau

Ring

Aro

8

3484054M1

1

Ring Piston Guide

Anneau

Ring

Aro

9

3485214M91

1

Seal Assy Piston

Joint Ass.

Dichtung Kplt

Junta

10

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 9

11

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 9

12

3484054M1

1

Ring Piston Guide

Anneau

Ring

Aro

13

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

14

5004075M1

1

Piston

Piston

Kolben

Pistón

15

359186X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

16

359198X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

17

378547X1

1

Back-Up Ring

Contre Bague

Stützring

Aro

18

3623670M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

19

5004076M1

1

Bearing

Roulement

Lager

Cojinete

20

3443386M1

1

Retaining Plug

Bouchon

Stopfen

Tapón

21

3484615M1

1

Guide Ring

Anneau

Ring

Aro

22

3484055M1

1

Ring Buffer

Anneau

Ring

Aro

23

3485185M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

24

3487015M1

1

Wiper Ring

Anneau

Ring

Aro

25

3441631M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

26

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 25

27

3623390M1

2

Bush

Douille

Buechse

Casquillo

28

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

29

5004398M91

0

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Piezas

®

1195

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111065M91GY03

1

Cylinder - Loader Bucket (Low Spec)

Cylindre

Zylinder

Gato, Conj.

Tba [67009c03.1 1]

2

6194536M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Conjunto De Tubería

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194540M1

1

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194547M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

7

6194546M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

8

6194545M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

9

6194547M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

10

6194544M1

1

Set Screw - Hex Socket

Vis Tete Hex

Zylinderschraube

Tornillo De Ajuste

11

6194538M1

1

Piston

Piston

Kolben

Pistón

12

6194543M1

1

Ring - Cushion

Anneau

Ring

Ring - Cojín

13

6194541M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

14

6194552M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

15

6194553M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

16

6194539M1

1

End Cover - Head

Couvercle

Deckel

Tapa

17

6194550M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

18

6194551M1

1

Seal- Rod (Secondary)

Joint Étanchéité

Dichtring

Junta

19

6194554M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

20

6194549M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

21

6194548M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

22

6194537M91

1

Rod - Piston

Bielle De Piston

Pleuelstange

Rod - Pistón

23

#ROD

1

Rod

Rod

Rod

Rod

Ref. 22

24

6194540M1

2

Bush

Douille

Büchse

Casquillo

25

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

26

6194557M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1197

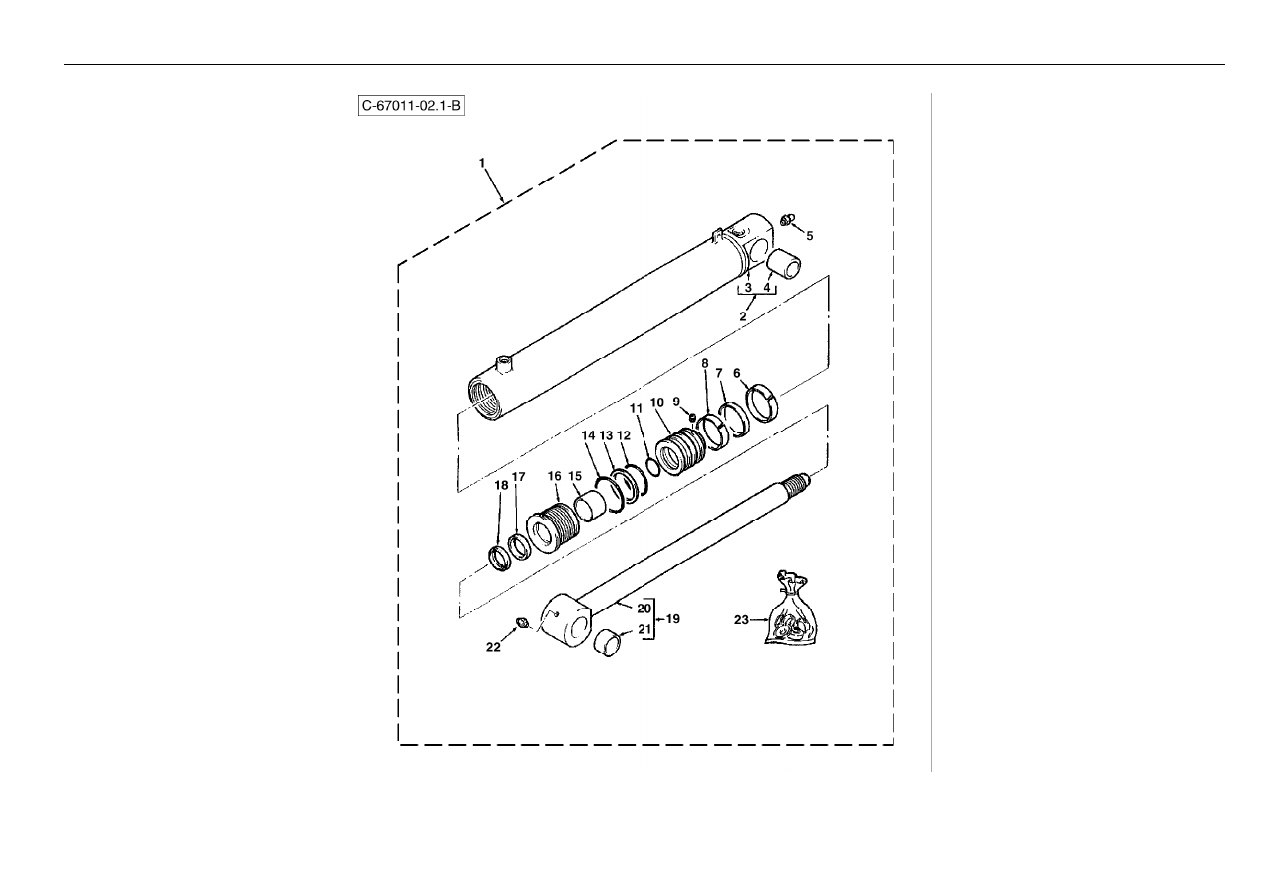

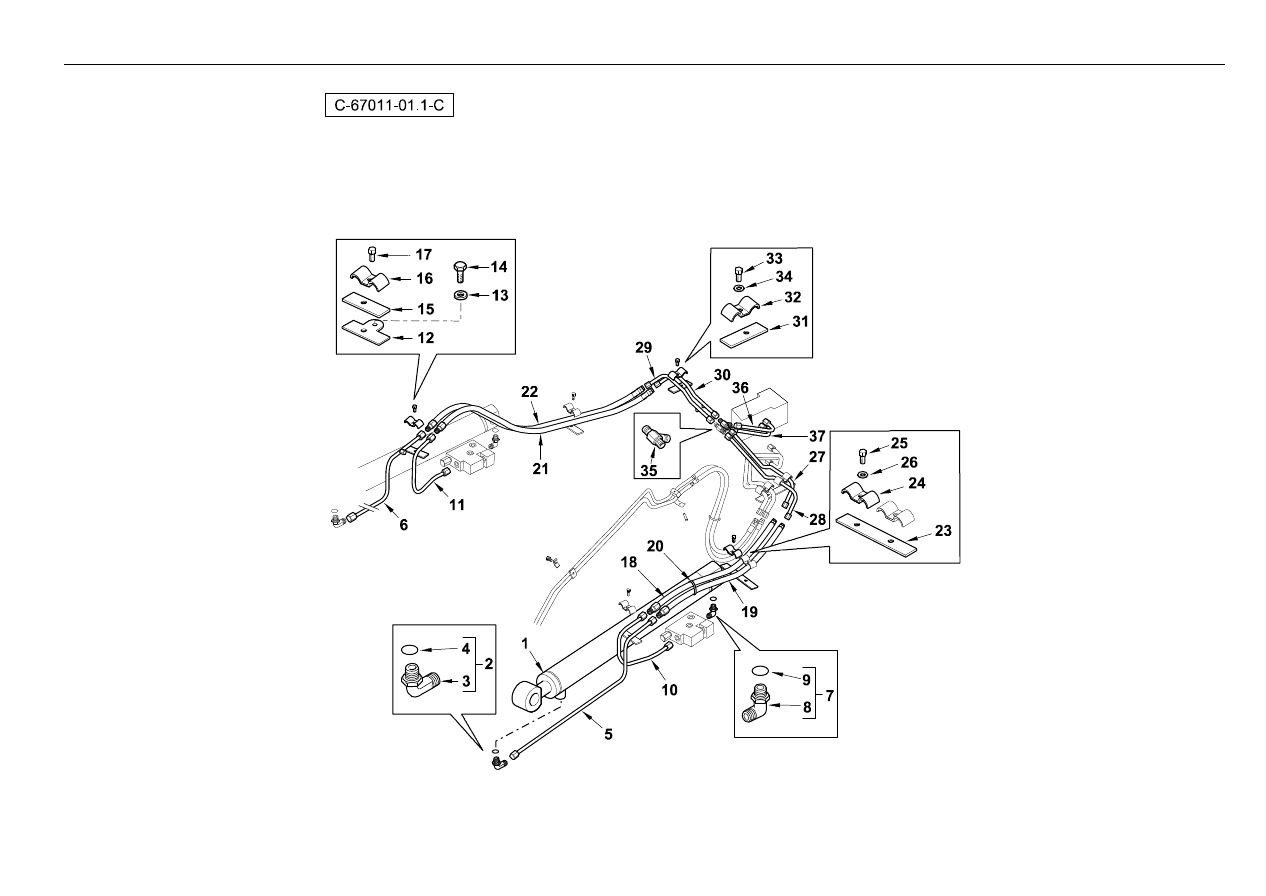

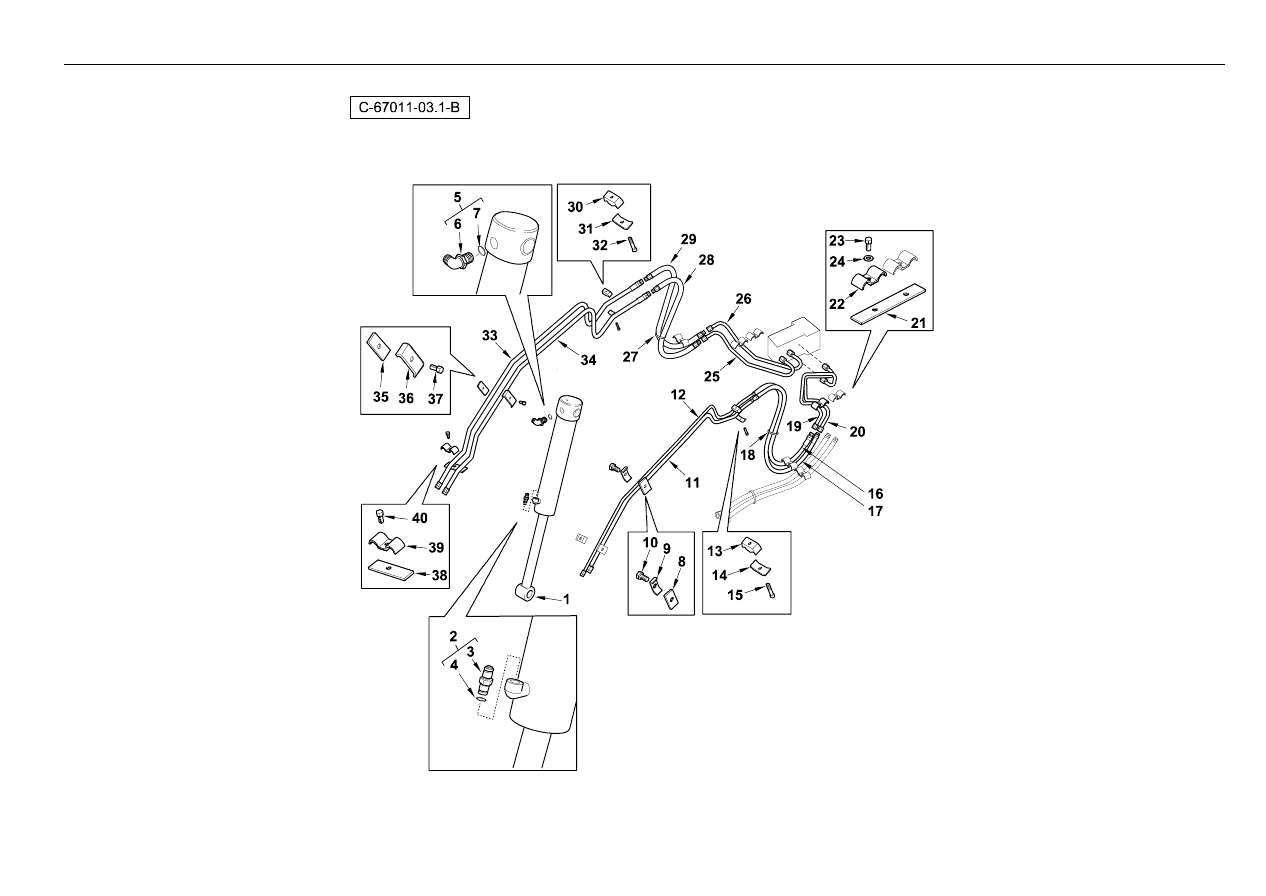

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

2

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

67011c02.1 1 67011c02.2 1

2

835007M91

2

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

3

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

6109544M91

1

Tube-Ldr Hyd

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

5

6111167M91

1

Tube Assembly - Loader

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

6

6111169M91

1

Tube Assembly - Loader

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

6

6109548M91

1

Tube-Ldr Hyd

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

7

835007M91

2

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

8

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 7

9

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

10

6109936M91

1

Tube Assy - Loader Hose Burst

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

10

6111171M91

1

Tube Assembly - Loader Hose Burst

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

11

6111172M91

1

Tube Assembly - Loader Hose Burst

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

11

6109938M91

1

Tube Assy - Loader Hose Burst

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

12

6109791M91

2

Clamp Plate Assy

Ensemble De Plaque

Platte Kpl.

Placa, Conj.

13

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

14

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

15

6106109M1

2

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

16

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

17

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

18

6109919M91

1

Hose Assy - Lift Cylinder Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

19

6109372M91

1

Hose Assy - Lift Cylinder Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

20

1876229M1

2

Tie 270mm Lk2a

Attache Câble

Kabelbinder

Enlace De Cable

21

6109919M91

1

Hose Assy - Lift Cylinder Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

22

6109372M91

1

Hose Assy - Lift Cylinder Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

23

6101897M1

1

Pad-Rubber

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

24

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

25

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

26

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

®

1199

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

27

6109412M91

1

Tube-Ldr Hyd HD RH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

28

6109414M91

1

Tube-Ldr Hyd Rod LH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

29

6109416M91

1

Tube-Ldr Hyd HD RH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

30

6109418M91

1

Tube-Ldr Hyd Rod LH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

31

6101897M1

2

Pad-Rubber

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

32

6101228M1

4

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

33

339124X1

4

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

34

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

35

356561X1

2

Tee-Union

Te

T-Stück

Te

36

6109428M91

1

Tube-Ldr Hyd Rod

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

37

6109430M91

1

Tube-Ldr Hyd HD

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

®

1201

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109310M91GY02

2

Cylinder-Lo Spec Lift

Ensemble De Vérin

Zylinder Kpl.

Gato, Conj.

Tba [67011c01.1 1]

2

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

3623322M1

1

Bush

Douille

Büchse

Anillo

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3485889M1

1

Ring, Sealing - Hydr. Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

7

3485244M91

1

Seal Assy Piston

Joint Ass.

Dichtung Kplt

Junta, Conj.

8

3485889M1

1

Ring, Sealing - Hydr. Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

9

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

10

5001981M1

1

Piston

Piston

Kolben

Pistón De Gato

11

359183X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

12

359191X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

13

378543X1

1

Ring Back-Up

Contre Bague

Stützring

Contrajunta

14

3623640M1

1

O Ring, Hydr. Cylinder

Joint Torique

O Ring

Junta De Tipo O

15

3443550M1

1

Ring Rod Guide

Anneau

Ring

Aro

16

5001980M1

1

Bearing

Roulement

Lager

Palier De Gato

17

3403067M1

1

Seal

Joint D´Arbre

Wellendichtring

Anillo, Estanqueidad

18

1606058M1

1

Wiper Ring

Joint De Racleur

Abstreifdichtung

Junta Raspador

19

3441920M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

20

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 19

21

3623323M1

2

Bush

Douille

Büchse

Anillo

22

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

23

5001982M91

1

Kit, Seals - Lo-Spec. Loader Lift Ram

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

1203

Loader Hydraulics

- Lift Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111067M91GY03

2

Cylinder - Loader Lift

Cylindre

Zylinder

Gato, Conj.

Tba [67011c01.1 1]

2

6194578M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Conjunto De Tubería

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194582M1

1

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194584M1

1

Nut - Nyloc

Ecrou Blocage

Flachmutter

Tuerca

7

6194587M1

2

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

8

6194585M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

9

6194586M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

10

6194580M1

1

Piston

Piston

Kolben

Pistón

11

6194570M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

12

6194569M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

13

6194593M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

14

6194592M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

15

6194591M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

16

6194581M1

1

End Cover - Head

Couvercle

Deckel

Tapa

17

6194588M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

18

6194589M1

1

Seal - Rod

Joint Étanchéité

Dichtring

Junta

19

6194590M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

20

6194579M91

1

Rod - Piston

Bielle De Piston

Kolbenstange

Tirantes, Conj.

21

#ROD

1

Rod

Rod

Rod

Rod

Ref. 20

22

6194583M1

2

Bush

Douille

Büchse

Casquillo

23

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

24

6194594M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1205

Loader Hydraulics

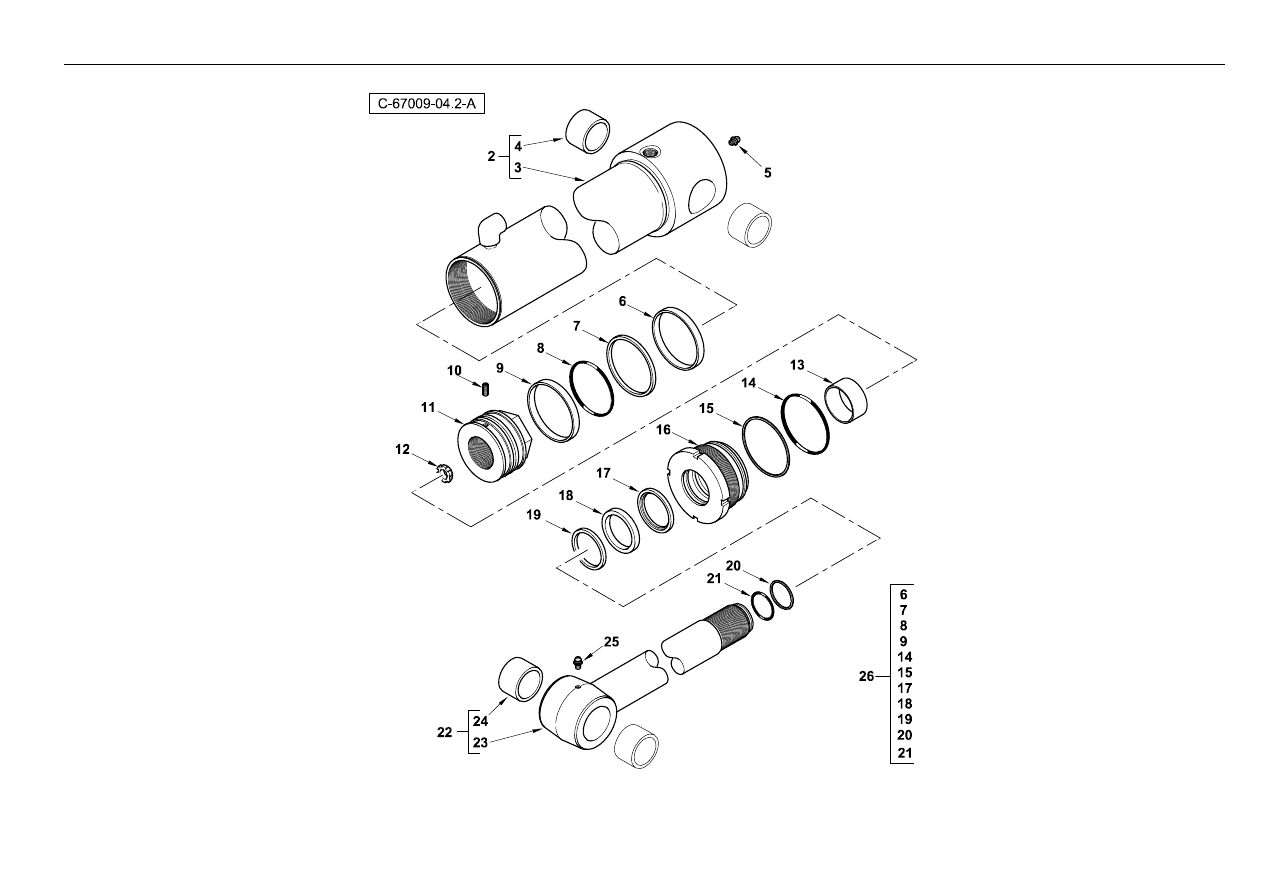

- Bucket Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

[67011c04.1 1] [67011c04.2 1]

2

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

3

#UNION

1

Union

Union

Union

Union

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

835007M91

1

Elbow 90 Degree Adjust

Coude 90°

Kniestück 90°

Codo, 90°

6

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 6

7

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

8

6106109M1

2

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

9

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

10

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

11

6102461M91

1

Tube Assy

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

12

6102463M91

1

Tube Assy

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

13

3520528M2

1

Clamp Block Ldr Beam

Collier De Serrage

Klemme

Argolla De Cierre

14

3520534M1

1

Clamp (Zinc Plated)

Collier De Serrage

Klemme

Brida De Fijación

15

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

16

6109793M91

1

Hose Assy - Bucket Cyl Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

17

6109543M91

1

Hose Assy - Bkt Cylinder Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

18

1876229M1

1

Tie 270mm Lk2a

Attache Câble

Kabelbinder

Enlace De Cable

19

6109420M91

1

Tube-Ldr Hyd Bucket Rod

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

20

6109422M91

1

Tube-Ldr Hyd Bucket HD

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

21

6101897M1

1

Pad-Rubber

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

22

6101228M1

2

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

23

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

24

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

25

6109424M93

1

Tube Assembly - Loader Hyd 7 In 1
HD

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

26

6109426M92

1

Tube Assy (7 In 1 Rod)

Tuyauterie

Rohr Kpl

Conjunto De Tubería

27

1876229M1

1

Tie 270mm Lk2a

Attache Câble

Kabelbinder

Enlace De Cable

28

6109804M91

1

Hose Assy - 7 In 1 Inner

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

29

6109920M91

1

Hose Assy - 7 In 1 Outer

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

30

3520538M2

1

Clamp Block Ldr Beam

Collier De Serrage

Klemme

Argolla De Cierre

®

1207

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3520534M1

1

Clamp (Zinc Plated)

Collier De Serrage

Klemme

Brida De Fijación

32

339291X1

1

Bolt M8-55 Z5s

Goupille

Bolzen M8 X 55

Tornillo

33

6101236M91

1

Tube-Assy Bucket 7 In 1

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

34

6101234M91

1

Tube-Assy 7 In 1 Bucket

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

35

6106109M1

1

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

36

6101228M1

1

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

37

339123X1

1

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

38

6106109M1

1

Pad-Neoprene

Tampon

Klotz

Placa, Caucho

39

6101228M1

1

Clamp-Tube-Assy

Collier De Serrage

Klemme

Brida De Fijación

40

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

41

356447X1

2

Plug 37 Flare

Bouchon

Stopfen

Obturador

®

1209

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000119M91GY02

1

Cyl Loader Bucket Lo Spec (Benford
Grey)

Ensemble De Vérin

Zylinder Kpl.

Gato, Conj.

Tba [67011c03.1 1]

2

5004071M91

1

Barrel Cylinder

Corps Cylindre

Zylindergehause

Cuerpo Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

3623390M1

2

Bush

Douille

Buechse

Casquillo

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3186587M1

1

Snap Ring

Anneau D´Arrêt

Sprengring

Anillo De Resorte

7

3186586M1

1

Ring Cushioning

Anneau

Ring

Aro

8

3484054M1

1

Ring Piston Guide

Anneau

Ring

Aro

9

3485214M91

1

Seal Assy Piston

Joint Ass.

Dichtung Kplt

Junta

10

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 9

11

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 9

12

3484054M1

1

Ring Piston Guide

Anneau

Ring

Aro

13

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

14

5004075M1

1

Piston

Piston

Kolben

Pistón

15

359186X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

16

359198X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

17

378547X1

1

Back-Up Ring

Contre Bague

Stützring

Aro

18

3623670M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

19

5004076M1

1

Bearing

Roulement

Lager

Cojinete

20

3443386M1

1

Retaining Plug

Bouchon

Stopfen

Tapón

21

3484615M1

1

Guide Ring

Anneau

Ring

Aro

22

3484055M1

1

Ring Buffer

Anneau

Ring

Aro

23

3485185M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

24

3487015M1

1

Wiper Ring

Anneau

Ring

Aro

25

3441631M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

26

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 25

27

3623390M1

2

Bush

Douille

Buechse

Casquillo

28

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

29

5004398M91

0

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Piezas

®

1211

Loader Hydraulics

- Bucket Cylinder Standard Speci•cation

4067 67011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111065M91GY03

1

Cylinder - Loader Bucket (Low Spec)

Cylindre

Zylinder

Gato, Conj.

Tba [67011c03.1 1]

2

6194536M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Conjunto De Tubería

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194540M1

1

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194547M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

7

6194546M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

8

6194545M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

9

6194547M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

10

6194544M1

1

Set Screw - Hex Socket

Vis Tete Hex

Zylinderschraube

Tornillo De Ajuste

11

6194538M1

1

Piston

Piston

Kolben

Pistón

12

6194543M1

1

Ring - Cushion

Anneau

Ring

Ring - Cojín

13

6194541M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

14

6194552M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

15

6194553M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

16

6194539M1

1

End Cover - Head

Couvercle

Deckel

Tapa

17

6194550M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

18

6194551M1

1

Seal- Rod (Secondary)

Joint Étanchéité

Dichtring

Junta

19

6194554M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

20

6194549M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

21

6194548M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

22

6194537M91

1

Rod - Piston

Bielle De Piston

Pleuelstange

Rod - Pistón

23

#ROD

1

Rod

Rod

Rod

Rod

Ref. 22

24

6194540M1

2

Bush

Douille

Büchse

Casquillo

25

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

26

6194557M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1213

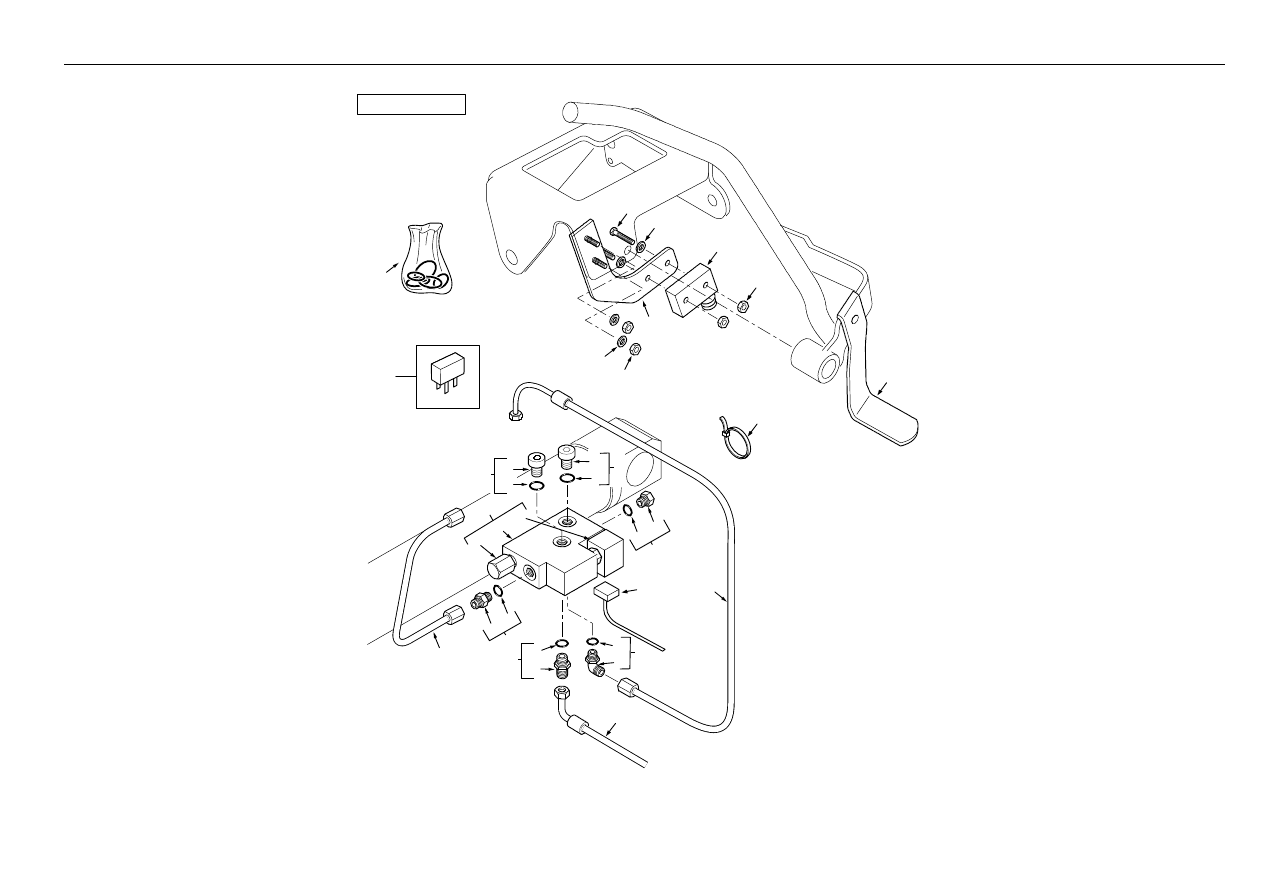

Hose Burst Kit Loader Arm Cylinder

4067 98038

C-98038-01.1-A

12

7

6

8

33

34

37

35

5

17

18

16

25

28

29

32

31

30

26

10

11

9

15

14

13

20

21

19

24

23

22

36

3

1

2

4

27
