Terex BACKHOE LOADER 820. Parts Manual (2010) - page 31

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110295M92

1

Console-Ss Side

Console-Ss Side

Console-Ss Side

Console-Ss Side

2

6108229M92

1

Console, Side, R/H - 4 Post ROPS

Console

Konsole

Consola

3

6108228M91

1

Loader Tower Assy. - 4 Post ROPS

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

4

6108721M1

1

Seal Foam

Joint

Dichtung

Junta

5

6108720M1

1

Seal Foam

Joint

Dichtung

Junta

6

6108719M1

1

Seal Foam

Joint

Dichtung

Junta

7

339123X1

13

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

8

390972X1

13

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

6108722M1

1

Seal Foam

Joint

Dichtung

Junta

10

6108739M1

1

Gasket-Foam Seal

Joint

Dichtring

Junta

11

6108738M1

1

Gasket-Foam Seal

Joint

Dichtring

Junta

12

6108740M1

1

Gasket-Foam Seal

Joint

Dichtring

Junta

13

6108205M2

1

Cover, Pcb - 4 Post ROPS

Cache

Abdeckung

Tapa

14

6111766M3

1

Decal-Relay/Fuse Board

Decalcomanie

Aufkleber

Calcomania

15

6108732M1

1

Strip-Rubber Edge X 195

Bande D¿Étanchéité

Dichtstreifen

Banda Estanqueidad

16

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

56015c03.1 1

17

6102985M1

2

Cable Tie Fir Tree

Attache Câble

Kabelbinder

Enlace De Cable

18

6108733M1

2

Strip-Rubber Edge X 100

Bande D¿Étanchéité

Dichtstreifen

Banda Estanqueidad

19

6108881M1

1

Seal-Foam

Mousse

Schaumstoff

Espuma

20

385427X1

2

Bolt-M6x16 Rd HD Sq Neck

Goupille

Bolzen

Tornillo

21

339375X1

2

Washer M6 Lock Z

Rondelle De Blocage

Sicherungsscheibe

Arandela De Freno

22

339030X1

2

Nut M6 Z5 Norm

Ecrou

Mutter - M6

Tuerca

23

3512494M1

2

Screw M6 X 12

Vis

Schraube

Tornillo

24

6108186M2

1

Instrument Panel - 4 Post ROPS

Tableau De Bord

Brett, Armaturen

Tablero Instrumentos

56015c02.1 18

25

6108517M1

1

Plate Instrument Pack

Plaque

Platte

Placa

26

6109560M1

4

Screw-Black #8 Pan HD

Vis

Schraube

Tornillo

27

6101590M1

4

Nut "U" M4

Ecrou

Mutter

Tuerca En U

28

3005606X1

2

Screw-M4x6 Hex Socket Set

Vis

Schraube

Tornillo De Ajuste

29

3009659X1

1

Screw Csk M4 X 20

Vis

Schraube

Tornillo

Ec04/246

30

6108759M2

1

Magnet, Potentiometer - Side Console Aimant

Magnet

Imán

Ec04/246

®

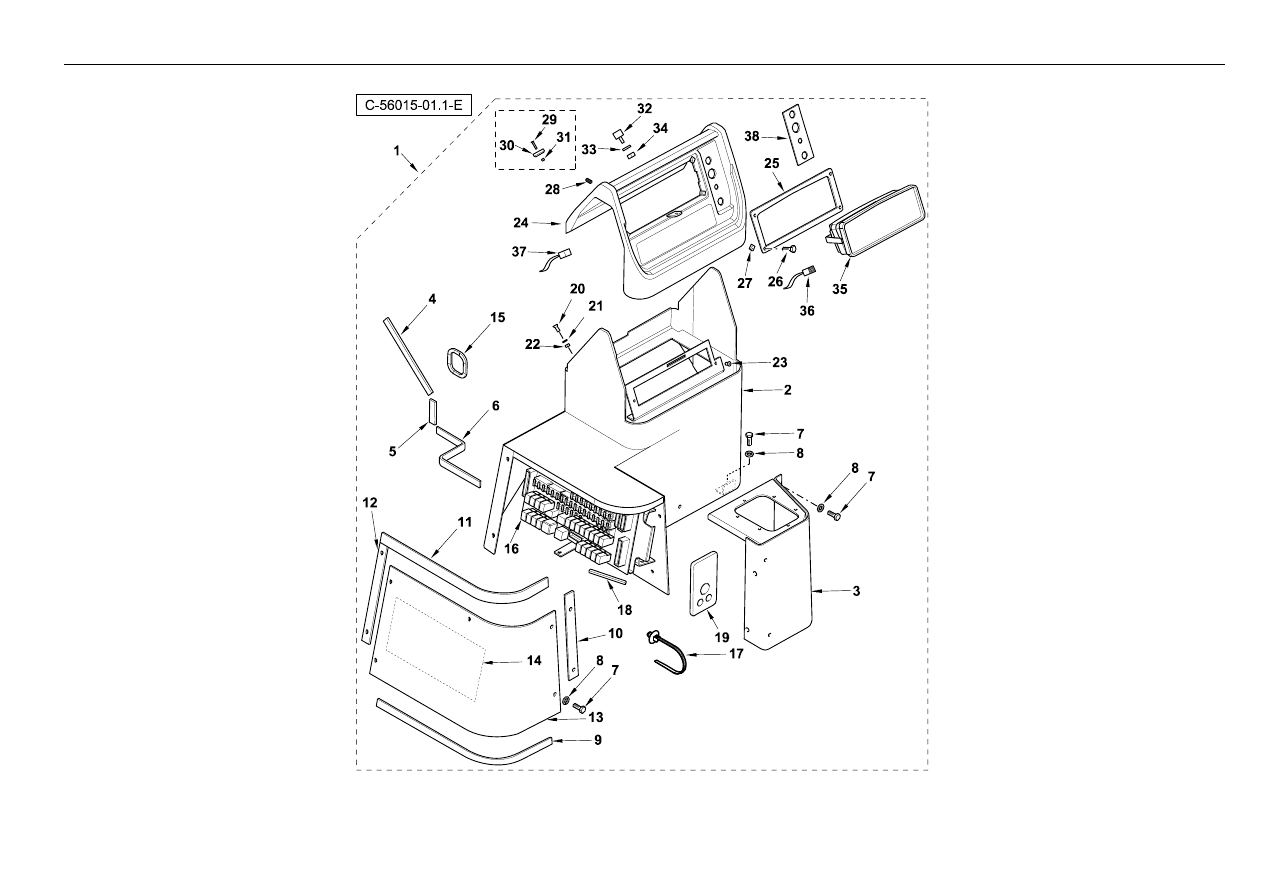

959

Side Console 4 Post ROPS

4067 56015

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3019139X1

1

Nut M4 Nylock

Ecrou

Mutter

Tuerca

Ec04/246

32

6110593M1

1

Buffer - Rubber

Butoir

Puffer

Montaje De Caucho

Ec04/246

33

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

Ec04/246

34

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

Ec04/246

35

6110487M91

1

Instrument Cluster - ROPS

Groupe D¿Instr. De Bord

Instrument

Grupo Instrs. Abordo

36

6108776M91

1

Harness-Inst. Pack

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

Instrument Pack

37

6110205M91

1

Harness - Ignition

Faisceau

Kabelstrang

Haz, Conj.

Ignition - Ec06/167

37

6110205M92

1

Harness - Ignition

Faisceau

Beschirrung

Haz, Conj.

Ec06/167 Ec07/407

37

6110205M93

1

Harness - Ignition

Faisceau

Kabelstrang

Haz, Conj.

Ec07/407

38

6108750M2

1

Plate, Switch Support - 4 Post ROPS

Plaque

Platte

Placa

®

961

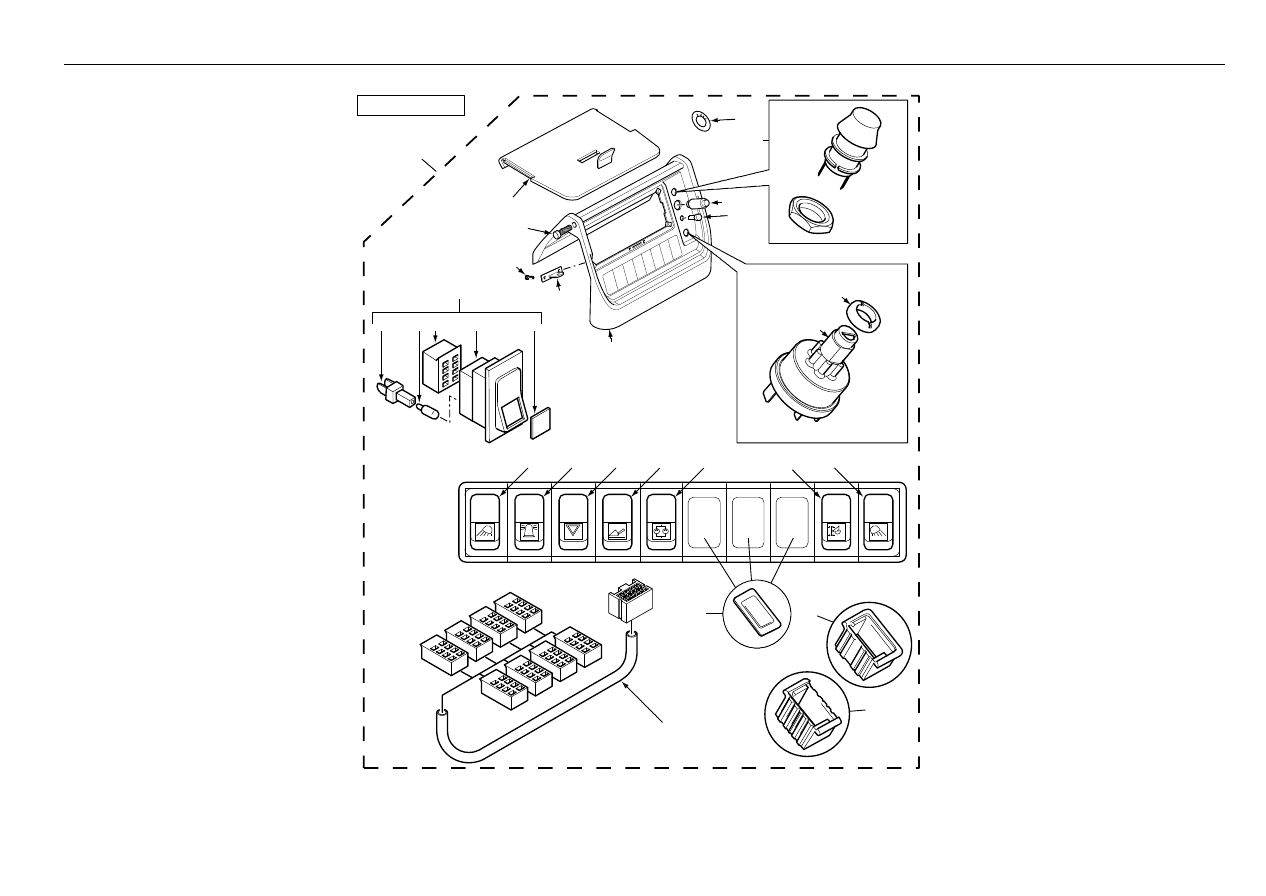

Side Console

- Instrument Panel Rocker Switch

4067 56015

2A

2B

2C

2D

2E

2F

2G

17

9

8

7

6 5

3

2

1

4

C-56015-02.1-A

11

15

16

19

20

13

12

22

21

18

14

10

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110295M91

1

Console RH - 4 Post ROPS Ss

Console

Konsole

Consola

Continued

5

#HOUSING

4

Housing

Carter

Gehäuse

Alojamiento

Ref. 2

6

3523562M1

4

Bulb, 12 Volt, 1.2 Watt, Capless

Ampoule 12v 1.2w

Gluhl 12v 1.2w

Lámpara

7

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 2

8

3516004M1

2

Surround End Switch

Ceinture

Einfassung

Envolvente

9

3516003M1

8

Surround Switch

Ceinture

Einfassung

Envolvente

10

1469751M1

3

Cover Switch Blank

Cache

Abdeckung

Tapa

11

3516093M91

1

Button Horn 1690101m91

Commutateur Ass.

Schalter Kplt

Botón

12

6101809M91

1

Switch Assy Ignition

Commutateur Ass.

Schalter Kplt

Conmutador, Arranq.

13

6101930M1

1

Nut-Bezel - Ignition Switch H

Monture

Lampenring

Bisel

14

6110250M2

1

Decal - Ignition

Decalcomanie

Aufkleber

Adhesivo

15

3517053M91

1

Lighter Cigar

Allume-Cigares

Zigarettenanzünder

Encendedor De Cig.

16

1473135M1

1

Plug Blanking

Obturateur

Verschlusstopfen

Tapón

17

6111105M91

1

Harness - Switch Mechanical

Faisceau

Beschirrung

Haz, Conj.

Ec06/167

17

6108775M93

1

Switch Harness Mechanical

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

Ec06/167

18

6108186M2

1

Instrument Panel - 4 Post ROPS

Tableau De Bord

Brett, Armaturen

Tablero Instrumentos

56015c01.1 27

19

6108521M1

2

Pin

Axe

Bolzen

Pasador

20

6108520M92

1

Cover Assy Vandal

Cache

Abdeckung

Tapa, Conj.

21

6108533M92

1

Hasp Padlock

Plaque D¿Arrêt

Sicherungsblech

Placa De Bloqueo

22

3512552M1

2

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

®

963

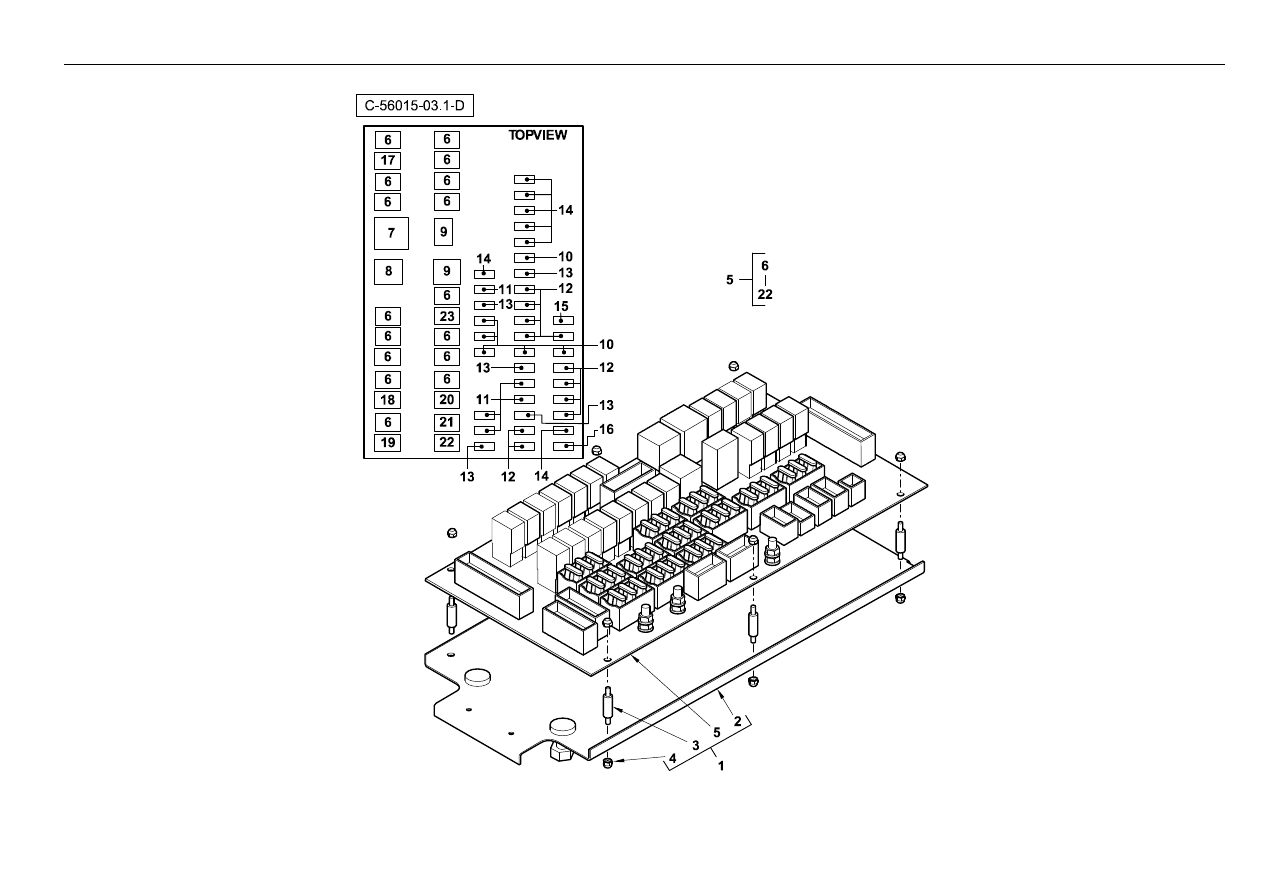

Side Console

- Fuse & Relay Board

4067 56015

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108707M93

1

Board-Relay/Fuse Assy

Tableau Fusible/Relais

Sicherung / Relaiskarte

Tablero Fusibles/Reles

2

#PLATE

1

Plate

Plaque

Platte

Plato

Ref.1

3

6102558M1

8

Pillar Nylon

Support De Tableau

Armaturenbretthalter

Soporte De Panel

4

3009074X1

16

Nut Nyloc M4

Ecrou

Mutter

Tuerca De Retención

5

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Ref.1

6

6102490M1

16

Relay-Micro

Relais

Relais

Relé

Micro

7

6108737M1

1

Flasher Unit Relay 12v

Relais Clignot.

Blinkgeber

Rele

Flasher Unit

8

6102648M1

1

Relay-Hazard

Relais

Relais

Relé

Hazard

9

6102496M1

2

Relay-Mini

Relais

Relais

Relé

Mini

10

6108756M1

6

Ato Automotive Fuse 3a 32vdc

Fusible

Sicherung

Fusible

11

6108757M1

6

Ato Automotive Fuse 5a 32vdc

Fusible - 5a

Sicherung - 5a

Fusible

12

6108754M1

11

Ato Automotive Fuse 7.5a 32vdc

Fusible

Sicherung

Fusible

13

3523568M1

5

Fuse, Standard - 10 Amp., Red

Fusible

Sicherung

Fusible

En06/225

13

3523568M1

6

Fuse, Standard - 10 Amp., Red

Fusible

Sicherung

Fusible

En06/225

14

3523569M1

6

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

En05/215 Ec06/225

14

3523569M1

7

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

En05/215

14

3523569M1

7

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

En06/225

15

3523570M1

1

Fuse, Standard - 20 Amp., Yellow

Fusible

Sicherung

Fusible

En05/215

16

3523571M1

1

Fuse, Standard - 25 Amp., Clear

Fusible

Sicherung, 25a

Fusible

17

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

18

#RELAY

1

Relay

Relay

Relay

Relay

Loader Q/Attach

19

#RELAY

1

Relay

Relay

Relay

Relay

Digger Q/Attach

20

#RELAY

1

Relay

Relay

Relay

Relay

4wd

21

#RELAY

1

Relay

Relay

Relay

Relay

Ride Control

22

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

23

6114405M1

1

Relay - Micro Diode

Relais

Relais

Rele

®

965

Side Console Switchpack

4067 56020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101153M2

1

Plate-Switch-Auxiliary

Plaque

Platte

Placa

2

365915X1

2

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

3

3517053M91

1

Lighter Cigar

Allume-Cigares

Zigarettenanzünder

Encendedor De Cig.

4

T101139

1

Switchpack Side Console (Black)

Paquet De Commut.

Schaltsatz

Paquete De Cambio

5

6101590M2

6

U-Nut No.8

U-Nut No.8

U-Nut No.8

U-Nut No.8

6

365919X1

6

Screw, Pan Head - No. 8 X 16mm

Vis

Schraube

Tornillo

7

6110203M2

1

Bracket - Relay

Patte Fixation

Halter

Pata De Fijación

8

1472524M2

6

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

9

6111766M3

1

Decal-Relay/Fuse Board

Decalcomanie

Aufkleber

Calcomania

10

6102584M91

1

Cover Assy Fusebox

Cache

Abdeckung

Tapa, Conj.

11

6110701M1

6

Screw M5 X 25 Lg - Pan Head

Vis

Schraube

Tornillo

12

3512553M1

6

Washer Large M5

Rondelle - M5

Scheibe - M5

Arandela

®

967

Side Console

- Instrument Panel Switchpack

4067 56020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101139

1

Switchpack Side Console (Black)

Paquet De Commut.

Schaltsatz

Paquete De Cambio

2

T101137

1

Switchpack Moulding

Switchpack Moulding

Switchpack Moulding

Switchpack Moulding

3

6108667M91

1

Pcb-Side Console

Pcb-Side Console

Pcb-Side Console

Pcb-Side Console

4

6101855M1

10

Screw-Tapping-Self

Screw-Tapping-Self

Screw-Tapping-Self

Screw-Tapping-Self

5

6102477M1

1

Screenprint Ss Mechanical

Screenprint Ss Mechanical Screenprint Ss Mechanical Screenprint Ss Mechanical

6

#DECAL

1

Decal

Decal

Decal

Decal

7

6101801M1

1

Cover-Button Round

Cache

Abdeckung

Botón

8

6101796M91

3

Cover Assy. - Switch Operating

Cache

Abdeckung

Botón

9

6101777M91

5

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

10

6101809M91

1

Switch Assy Ignition

Commutateur Ass.

Schalter Kplt

Conmutador, Arranq.

11

6101930M1

1

Nut-Bezel - Ignition Switch H

Monture

Lampenring

Bisel

12

T101138

1

Blank Cap (Black)

Bouton

Knopftaste

Pulsador

13

T101131

1

Switch Blank (Black)

Couvercle

Deckel

Cubierta

14

6102603M91

1

Cover-Switch Rectangular

Cache

Abdeckung

Botón

15

6110250M2

1

Decal - Ignition

Decalcomanie

Aufkleber

Adhesivo

16

6102300M91

1

Harness-Switchpack-Mechanical

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

®

969

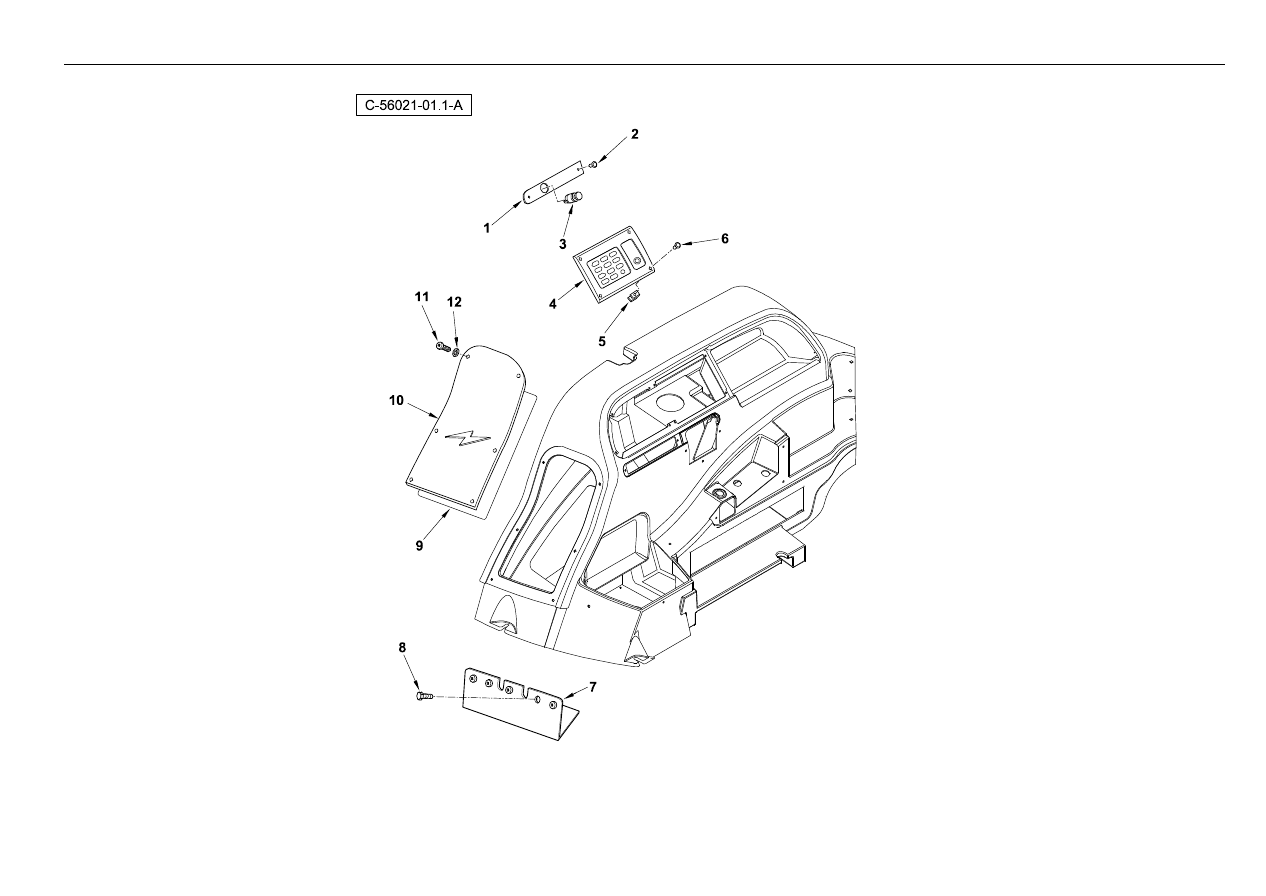

Side Console Switchpack

4067 56021

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101153M2

1

Plate-Switch-Auxiliary

Plaque

Platte

Placa

2

365915X1

2

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

3

3517053M91

1

Lighter Cigar

Allume-Cigares

Zigarettenanzünder

Encendedor De Cig.

4

T101136

1

Switchpack Side Console C/M -
(Black)

Paquet De Commut.

Schaltsatz

Paquete De Cambio

5

6101590M2

6

U-Nut No.8

U-Nut No.8

U-Nut No.8

U-Nut No.8

6

365919X1

6

Screw, Pan Head - No. 8 X 16mm

Vis

Schraube

Tornillo

7

6110203M2

1

Bracket - Relay

Patte Fixation

Halter

Pata De Fijación

8

1472524M2

6

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

9

6111766M3

1

Decal-Relay/Fuse Board

Decalcomanie

Aufkleber

Calcomania

10

6102584M91

1

Cover Assy Fusebox

Cache

Abdeckung

Tapa, Conj.

11

6110701M1

6

Screw M5 X 25 Lg - Pan Head

Vis

Schraube

Tornillo

12

3512553M1

6

Washer Large M5

Rondelle - M5

Scheibe - M5

Arandela

®

971

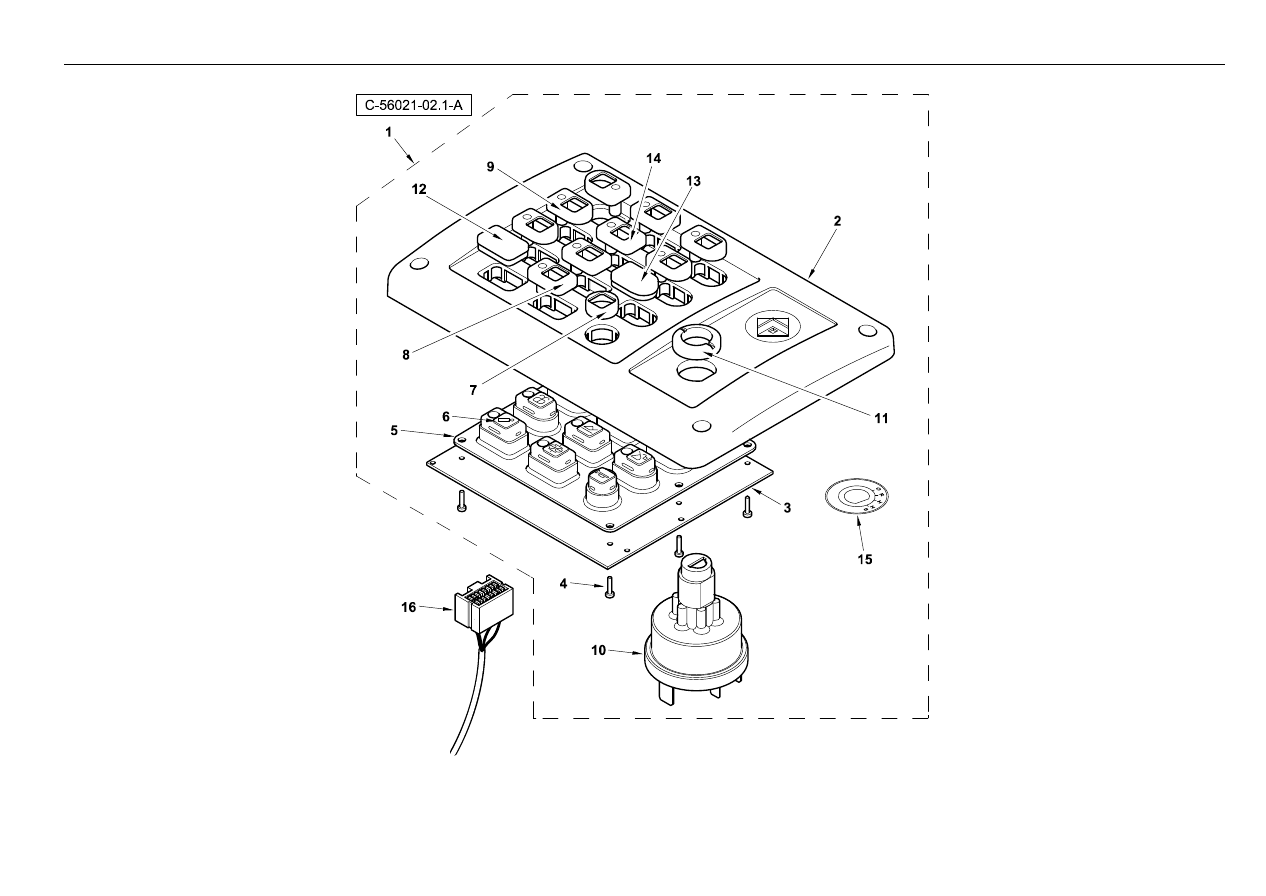

Side Console

- Instrument Panel Switchpack

4067 56021

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101136

1

Switchpack Side Console C/M -
(Black)

Paquet De Commut.

Schaltsatz

Paquete De Cambio

2

T101137

1

Switchpack Moulding

Switchpack Moulding

Switchpack Moulding

Switchpack Moulding

3

6108661M93

1

Pcb-Side Console

Pcb-Side Console

Pcb-Side Console

Pcb-Side Console

4

6101855M1

10

Screw-Tapping-Self

Screw-Tapping-Self

Screw-Tapping-Self

Screw-Tapping-Self

5

6102478M1

1

Screenprint Cm Mechanical

Screenprint Cm
Mechanical

Screenprint Cm
Mechanical

Screenprint Cm
Mechanical

6

#DECAL

1

Decal

Decal

Decal

Decal

7

6101801M1

1

Cover-Button Round

Cache

Abdeckung

Botón

8

6101796M91

3

Cover Assy. - Switch Operating

Cache

Abdeckung

Botón

9

6101777M91

5

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

10

6101809M91

1

Switch Assy Ignition

Commutateur Ass.

Schalter Kplt

Conmutador, Arranq.

11

6101930M1

1

Nut-Bezel - Ignition Switch H

Monture

Lampenring

Bisel

12

T101138

1

Blank Cap (Black)

Bouton

Knopftaste

Pulsador

13

T101131

1

Switch Blank (Black)

Couvercle

Deckel

Cubierta

14

6102603M91

1

Cover-Switch Rectangular

Cache

Abdeckung

Botón

15

6110250M2

1

Decal - Ignition

Decalcomanie

Aufkleber

Adhesivo

16

6102300M91

1

Harness-Switchpack-Mechanical

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

®

973

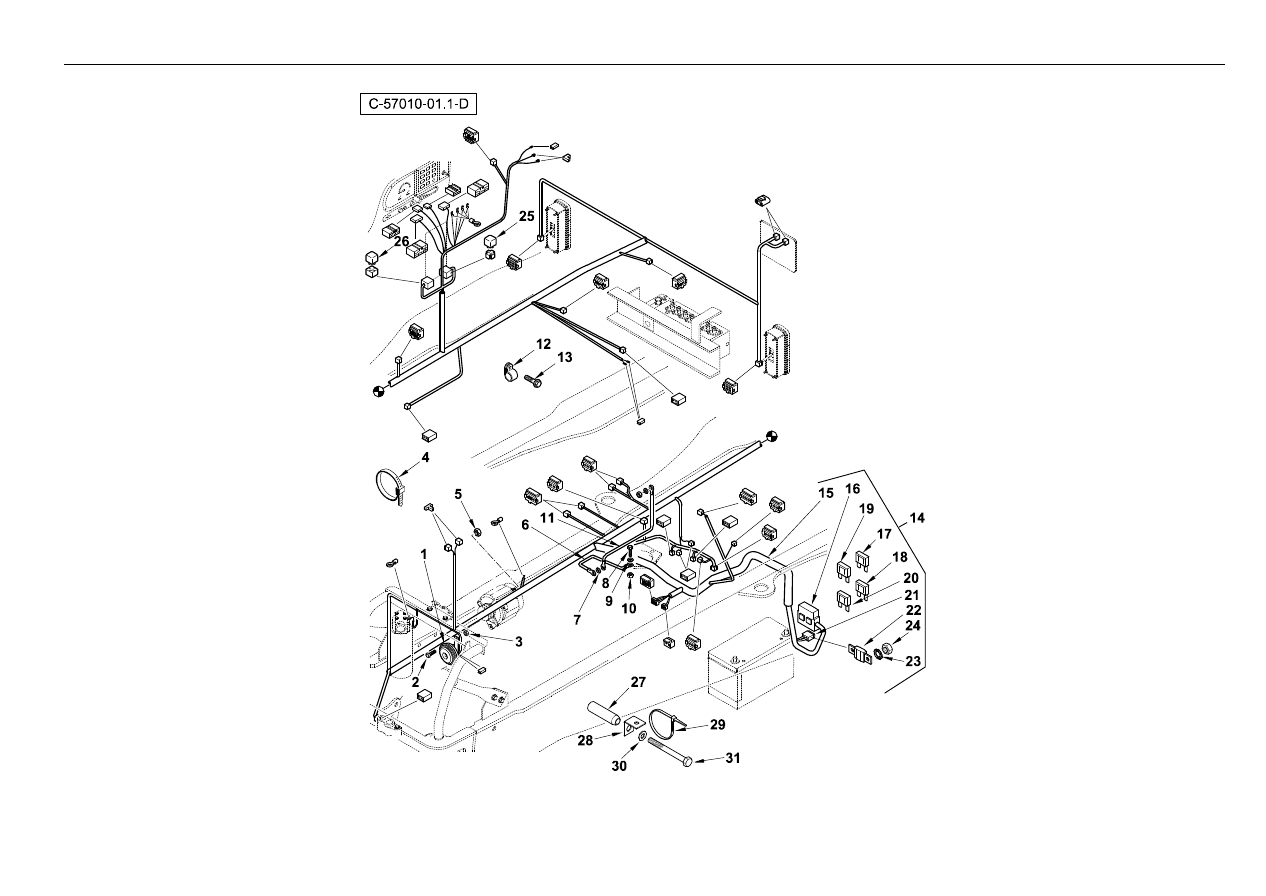

Chassis Electrics

4067 57010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108843M1

1

Horn Assy

Avertisseur

Hupe

Alarma Sonora

2

339124X1

1

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

4

1664405M1

0

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

5

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6101483M92

1

Earth Strap

Fil De Masse

Masseleitung

Cable De Masa

7

390735X1

1

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

8

3009508X1

1

Bolt M12-40 Z5f

Goupille

Bolzen - M12 X 40

Tornillo

9

390735X1

1

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

10

1440330X1

1

Nut Nyloc M12

Ecrou

Flachmutter M12

Tuerca

11

6101483M92

1

Earth Strap

Fil De Masse

Masseleitung

Cable De Masa

12

3522812M1

1

Clip Spring

Clip

Befestigungshalter

Brida De Fijación

13

3009205X1

1

Bolt - Flange HD M10 X 20

Goupille

Bolzen

Perno

14

6110156M95

1

Harness - Chassis Mech 760/860/970 Faisceau

Beschirrung

Arnes

15

#HARNESS

1

Harness

Harness

Harness

Harness

Ref. 14

16

#BOX, FUSE

1

Box, Fuse

Box, Fuse

Box, Fuse

Box, Fuse

Ref. 14

17

6102646M91

1

Fuse, Maxi - 80 Amp., Clear

Fusible

Sicherung

Fusible

18

6102644M91

1

Fuse, Maxi - 20 Amp., Yellow (Pack
Of 10)

Fusible

Sicherung

Fusible

19

6102645M91

1

Fuse, Maxi - 40 Amp., Amber

Fusible

Sicherung

Fusible

20

6102646M91

1

Fuse, Maxi - 80 Amp., Clear

Fusible

Sicherung

Fusible

21

6194656M91

1

Holder - Fuse

Porte Fusible

Sicherungshalter

Caja De Fusibles

22

6194498M1

1

Fuse Midival 125 Amp (Orange) Mta
Supply

Fusible

Sicherung

Fusible

23

3006155X1

2

Washer, Lock

Rondelle De Blocage

Sicherungsscheibe

Arandela De Freno

24

390995X1

2

Nut M5 Z5 Norm

Ecrou

Mutter

Tuerca

25

6110473M1

3

Relay - Mini

Relais

Relais

Relé

26

6110516M1

2

Relay 70a Tyco No Bracket
Vf7-11f11-S01

Relais

Relais

Relé

27

6101732M2

1

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

28

6109883M1

1

Bracket-Harness Transm

Patte Fixation

Halter

Pata De Fijación

29

1664405M1

1

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

30

MS54-8A

1

Washer - M8 Nominal (Plain) Use
390972x1

Rondelle

Scheibe

Arandela

®

975

Chassis Electrics

4067 57010

Part No.

Qty.

English

French

German

Spanish

Remarks

31

339891X1

1

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

®

977

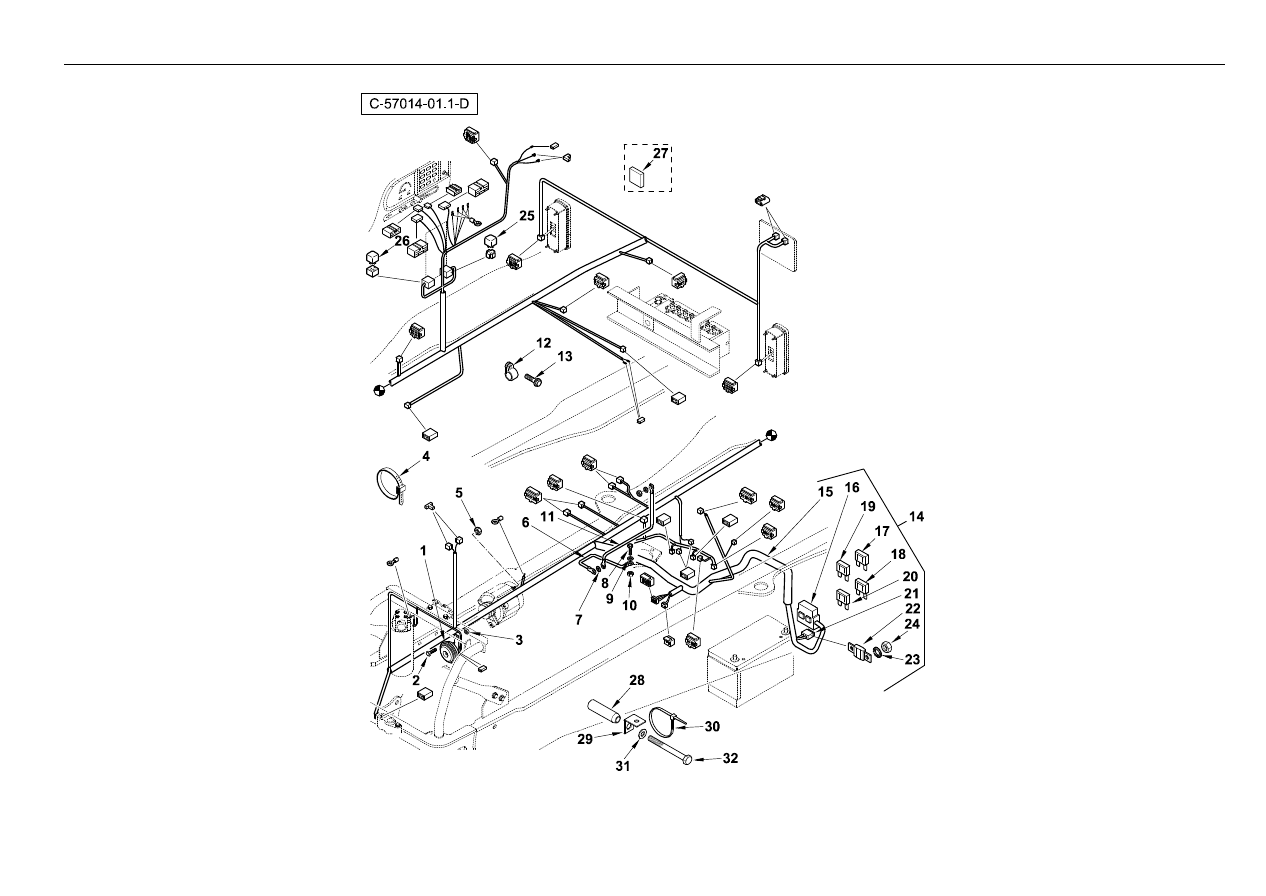

Chassis Electrics Synchro Shuttle

- Carraro

4067 57014

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108843M1

1

Horn Assy

Avertisseur

Hupe

Alarma Sonora

2

339124X1

1

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

4

1664405M1

7

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

5

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6101483M92

1

Earth Strap

Fil De Masse

Masseleitung

Cable De Masa

7

390735X1

1

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

8

3009508X1

1

Bolt M12-40 Z5f

Goupille

Bolzen - M12 X 40

Tornillo

9

390735X1

1

Washer M12-24-2 Z

Rondelle

Scheibe - M12

Arandela

10

1440330X1

2

Nut Nyloc M12

Ecrou

Flachmutter M12

Tuerca

11

6101483M92

1

Earth Strap

Fil De Masse

Masseleitung

Cable De Masa

12

3522812M1

1

Clip Spring

Clip

Befestigungshalter

Brida De Fijación

13

3009205X1

1

Bolt - Flange HD M10 X 20

Goupille

Bolzen

Perno

14

6110570M94

1

Harness - Chassis Carraro 760/860

Faisceau

Kabelstrang

Arnes

15

#HARNESS

1

Harness

Harness

Harness

Harness

Ref. 14

16

#BOX, FUSE

1

Box, Fuse

Box, Fuse

Box, Fuse

Box, Fuse

Ref. 14

17

6102646M91

1

Fuse, Maxi - 80 Amp., Clear

Fusible

Sicherung

Fusible

18

6102644M91

1

Fuse, Maxi - 20 Amp., Yellow (Pack
Of 10)

Fusible

Sicherung

Fusible

19

6102645M91

1

Fuse, Maxi - 40 Amp., Amber

Fusible

Sicherung

Fusible

20

6102646M91

1

Fuse, Maxi - 80 Amp., Clear

Fusible

Sicherung

Fusible

21

6194656M91

1

Holder - Fuse

Porte Fusible

Sicherungshalter

Caja De Fusibles

22

6194498M1

1

Fuse Midival 125 Amp (Orange) Mta
Supply

Fusible

Sicherung

Fusible

23

3006155X1

2

Washer, Lock

Rondelle De Blocage

Sicherungsscheibe

Arandela De Freno

24

390995X1

2

Nut M5 Z5 Norm

Ecrou

Mutter

Tuerca

25

6110473M1

4

Relay - Mini

Relais

Relais

Relé

26

6110516M1

2

Relay 70a Tyco No Bracket
Vf7-11f11-S01

Relais

Relais

Relé

27

6110700M91

1

Velco Strip 25x25

Bande D¿Étanchéité

Streifen - Velcro

Banda Estanqueidad

28

6101732M2

1

Spacer-Rear Fender

Entretoise

Distanzstück

Traviesa

29

6109883M1

1

Bracket-Harness Transm

Patte Fixation

Halter

Pata De Fijación

30

1664405M1

1

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

®

979

Chassis Electrics Synchro Shuttle

- Carraro

4067 57014

Part No.

Qty.

English

French

German

Spanish

Remarks

31

MS54-8A

1

Washer - M8 Nominal (Plain) Use
390972x1

Rondelle

Scheibe

Arandela

32

339891X1

1

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

®

981

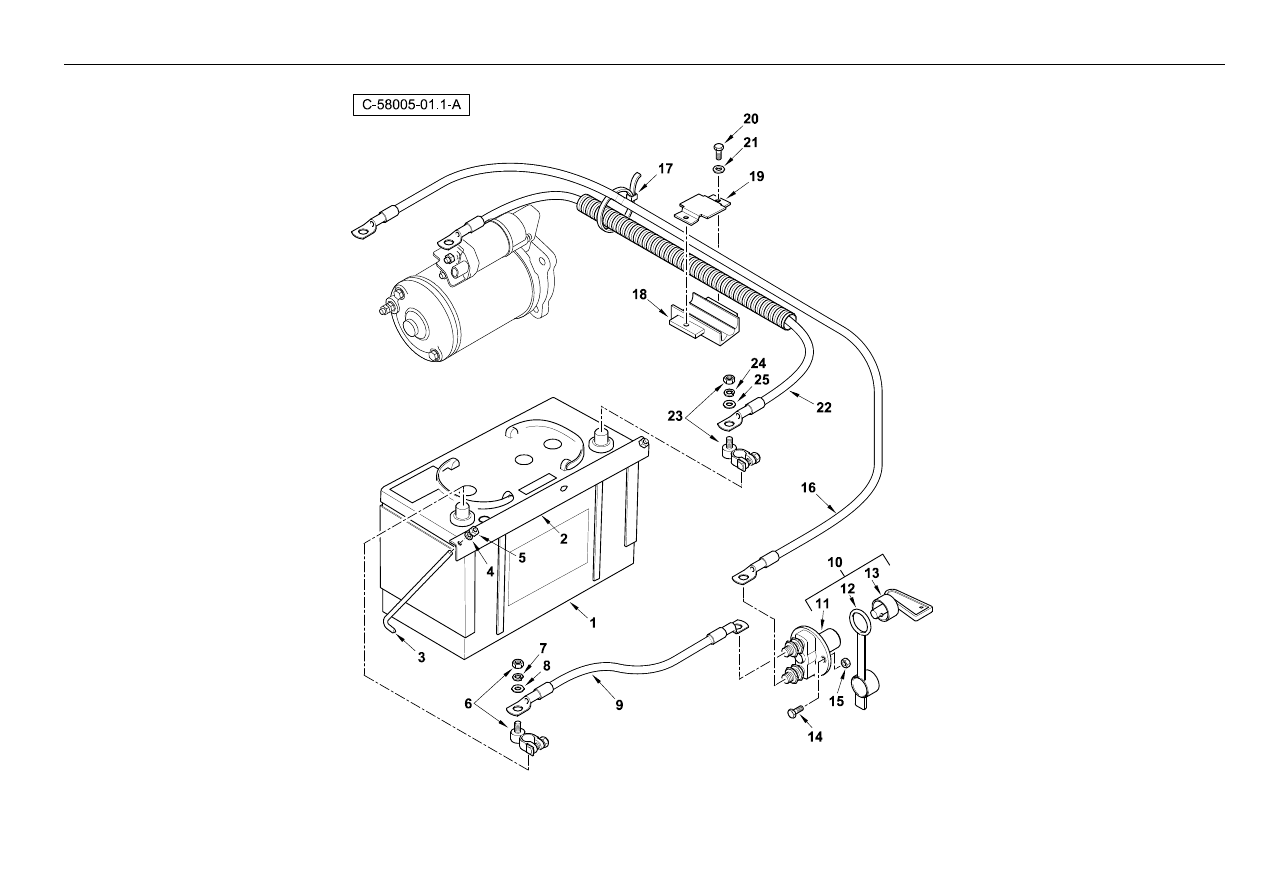

Battery

- Single From Serial Number H200 4 2919

4067 58005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3507617M2

1

Battery Wet Single

Batterie

Batterie

Batería

2

6109653M1

1

Clamp - Battery

Coin

Winkelplatte

Angulo

3

3520251M1

2

Rod Battery Retainer

Tringle

Stange

Tirante

4

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

5

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6110532M1

1

Battery Term -Ive M8 X 17 Stud Bt461n Collier De Serrage

Anschlussklemme Batt

Argolla De Cierre

7

339374X1

1

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

8

390972X1

1

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

6110527M1

1

Lead Battery - 40b 8r-8r 275

Câble

Batteriekabel

Cable

10

6110534M91

1

Battery Isolator M8 Current Care
19-003

Isolateur

Trennschalter

Aislador

11

#ISOLATOR

1

Isolator

Isolator

Isolator

Isolator

Ref. 10

12

#CAP

1

Cap

Chapeau

Kappe

Tapa

13

#KEY

2

Key

Key

Key

Key

14

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

15

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

16

6110530M1

1

Lead - Battery B70 8r-8r 2000

Câble

Batteriekabel

Cable

17

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

18

6101682M3

1

Battery-Cable Clamp

Collier De Serrage

Kabelschelle

Argolla De Cierre

19

6101683M3

1

Battery-Plate-Clamp

Plaque

Kabelschelle

Placa

20

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

21

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

22

6110531M1

1

Lead-Battery R70 8r-8r 2000 Covered
1800

Câble

Batteriekabel

Cable

23

6110533M1

1

Battery Term +Ive M8 X 17mm Bt461p Collier De Serrage

Anschlussklemme Bat

Argolla De Cierre

24

339374X1

1

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

25

390972X1

1

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

®

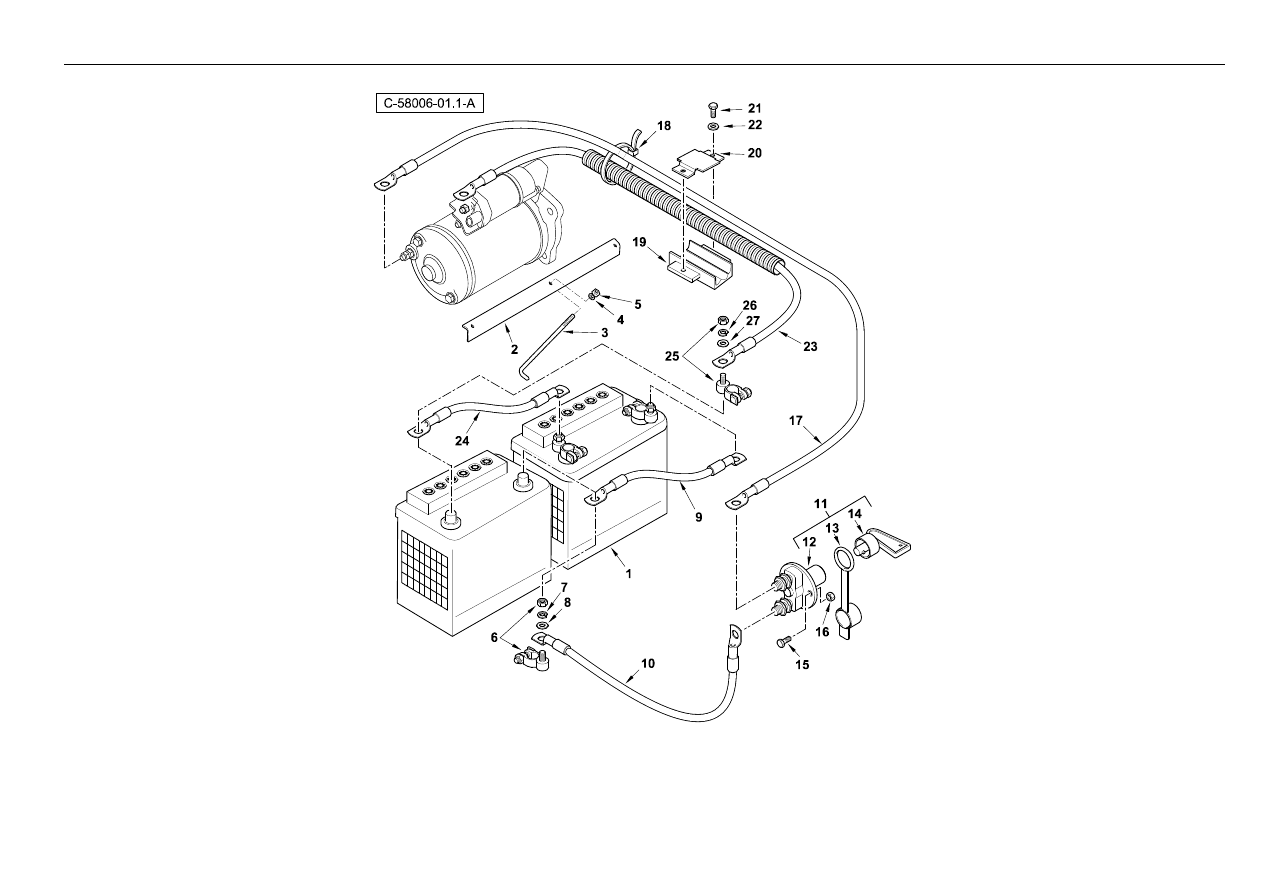

983

Battery

- Dual From Serial Number H200 4 2919

4067 58006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3507616M2

2

Battery-Dual

Batterie

Batterie

Batería

2

6109653M1

1

Clamp - Battery

Coin

Winkelplatte

Angulo

3

6110490M1

1

Rod Battery Retainer

Tirant

Spannstange

Tirante

4

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

5

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6110532M1

2

Battery Term -Ive M8 X 17 Stud Bt461n Collier De Serrage

Anschlussklemme Batt

Argolla De Cierre

7

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

6110527M1

1

Lead Battery - 40b 8r-8r 275

Câble

Batteriekabel

Cable

10

6110527M1

1

Lead Battery - 40b 8r-8r 275

Câble

Batteriekabel

Cable

11

6110534M91

1

Battery Isolator M8 Current Care
19-003

Isolateur

Trennschalter

Aislador

12

#ISOLATOR

1

Isolator

Isolator

Isolator

Isolator

Ref. 11

13

#CAP

1

Cap

Chapeau

Kappe

Tapa

14

#KEY

2

Key

Key

Key

Key

15

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

16

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

17

6110530M1

1

Lead - Battery B70 8r-8r 2000

Câble

Batteriekabel

Cable

18

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

19

6101682M3

1

Battery-Cable Clamp

Collier De Serrage

Kabelschelle

Argolla De Cierre

20

6101683M3

1

Battery-Plate-Clamp

Plaque

Kabelschelle

Placa

21

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

22

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

23

6110531M1

1

Lead-Battery R70 8r-8r 2000 Covered
1800

Câble

Batteriekabel

Cable

24

6110528M1

1

Battery Lead 40r 8r-8r 275

Câble

Batteriekabel

Cable

25

6110533M1

2

Battery Term +Ive M8 X 17mm Bt461p Collier De Serrage

Anschlussklemme Bat

Argolla De Cierre

26

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

27

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

®

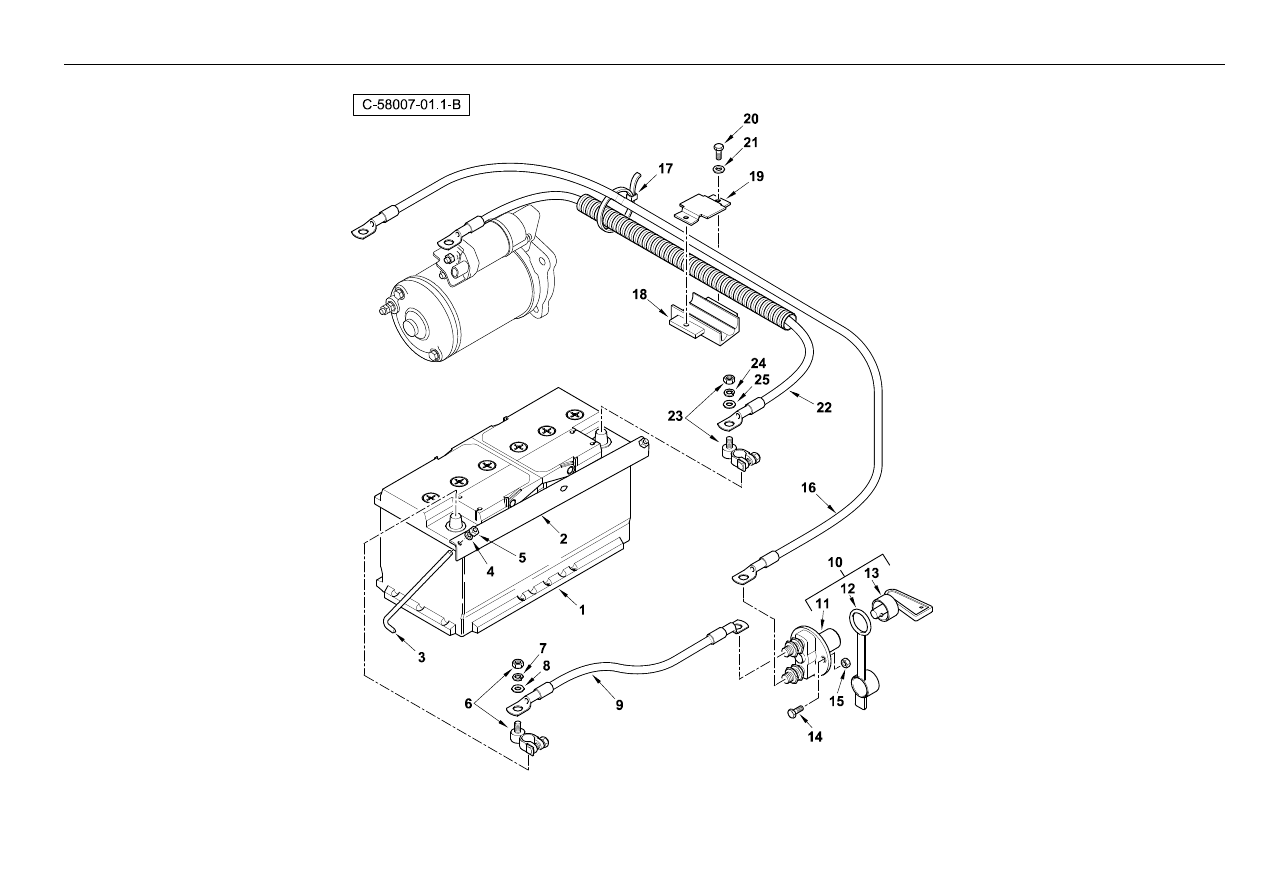

985

Battery

- Single Tier 3

4067 58007

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114186M1

1

Battery Single 590034090/Sap929025 Battery Single

590034090/Sap929025

Battery Single
590034090/Sap929025

Battery Single
590034090/Sap929025

2

6109653M1

1

Clamp - Battery

Coin

Winkelplatte

Angulo

3

6114535M1

2

Battery Tie Rod - Short

Battery Tie Rod - Short

Battery Tie Rod - Short

Battery Tie Rod - Short

4

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

5

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6110532M1

1

Battery Term -Ive M8 X 17 Stud Bt461n Collier De Serrage

Anschlussklemme Batt

Argolla De Cierre

7

339374X1

1

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

8

390972X1

1

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

6110527M1

1

Lead Battery - 40b 8r-8r 275

Câble

Batteriekabel

Cable

10

6114367M91

1

Battery Isolator Switch

Interrupteur

Schalter

Interruptor

11

#ISOLATOR

1

Isolator

Isolator

Isolator

Isolator

Ref. 10

12

#CAP

1

Cap

Chapeau

Kappe

Tapa

13

#KEY

2

Key

Key

Key

Key

14

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

15

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

16

6114253M1

1

Battery Cable Starter -Ve T3

Câble

Kabel

Cable

17

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

18

6101682M3

1

Battery-Cable Clamp

Collier De Serrage

Kabelschelle

Argolla De Cierre

19

6101683M3

1

Battery-Plate-Clamp

Plaque

Kabelschelle

Placa

20

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

21

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

22

6114252M1

1

Battery Cable Starter +Ve T3

Câble

Kabel

Cable

23

6110533M1

1

Battery Term +Ive M8 X 17mm Bt461p Collier De Serrage

Anschlussklemme Bat

Argolla De Cierre

24

339374X1

1

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

25

390972X1

1

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

®

987

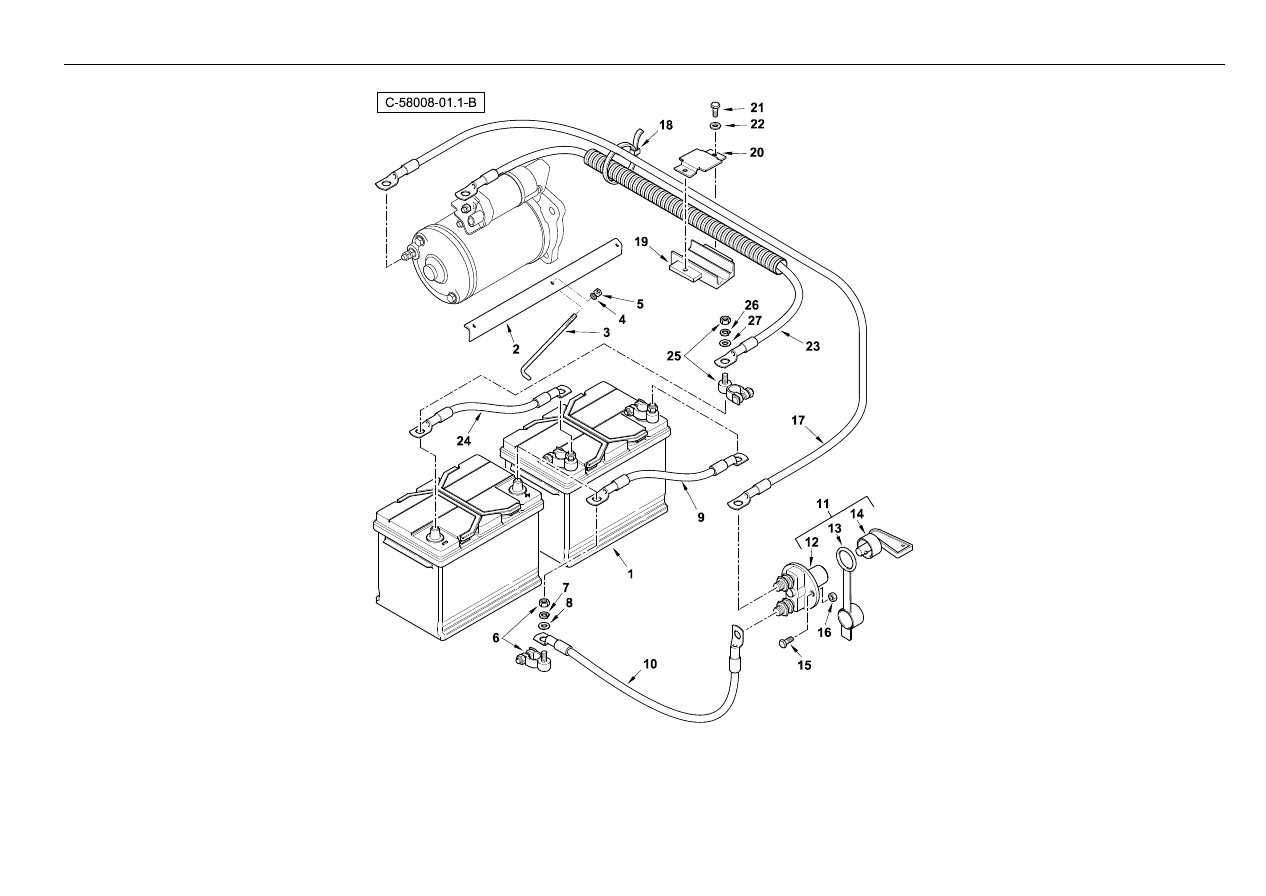

Battery

- Dual Tier 3

4067 58008

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6114189M1

2

Battery Dual 570413063/Sap533091

Battery Dual
570413063/Sap533091

Battery Dual
570413063/Sap533091

Battery Dual
570413063/Sap533091

2

6109653M1

1

Clamp - Battery

Coin

Winkelplatte

Angulo

3

6114120M1

1

Battery Tie Rod - Long

Battery Tie Rod - Long

Battery Tie Rod - Long

Battery Tie Rod - Long

4

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

5

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

6

6110532M1

2

Battery Term -Ive M8 X 17 Stud Bt461n Collier De Serrage

Anschlussklemme Batt

Argolla De Cierre

7

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

8

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

9

6110527M1

1

Lead Battery - 40b 8r-8r 275

Câble

Batteriekabel

Cable

10

6110527M1

1

Lead Battery - 40b 8r-8r 275

Câble

Batteriekabel

Cable

11

6114367M91

1

Battery Isolator Switch

Interrupteur

Schalter

Interruptor

12

#ISOLATOR

1

Isolator

Isolator

Isolator

Isolator

Ref. 11

13

#CAP

1

Cap

Chapeau

Kappe

Tapa

14

#KEY

2

Key

Key

Key

Key

15

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

16

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

17

6114253M1

1

Battery Cable Starter -Ve T3

Câble

Kabel

Cable

18

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

19

6101682M3

1

Battery-Cable Clamp

Collier De Serrage

Kabelschelle

Argolla De Cierre

20

6101683M3

1

Battery-Plate-Clamp

Plaque

Kabelschelle

Placa

21

339124X1

2

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

22

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

23

6114252M1

1

Battery Cable Starter +Ve T3

Câble

Kabel

Cable

24

6110528M1

1

Battery Lead 40r 8r-8r 275

Câble

Batteriekabel

Cable

25

6110533M1

2

Battery Term +Ive M8 X 17mm Bt461p Collier De Serrage

Anschlussklemme Bat

Argolla De Cierre

26

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

27

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

®

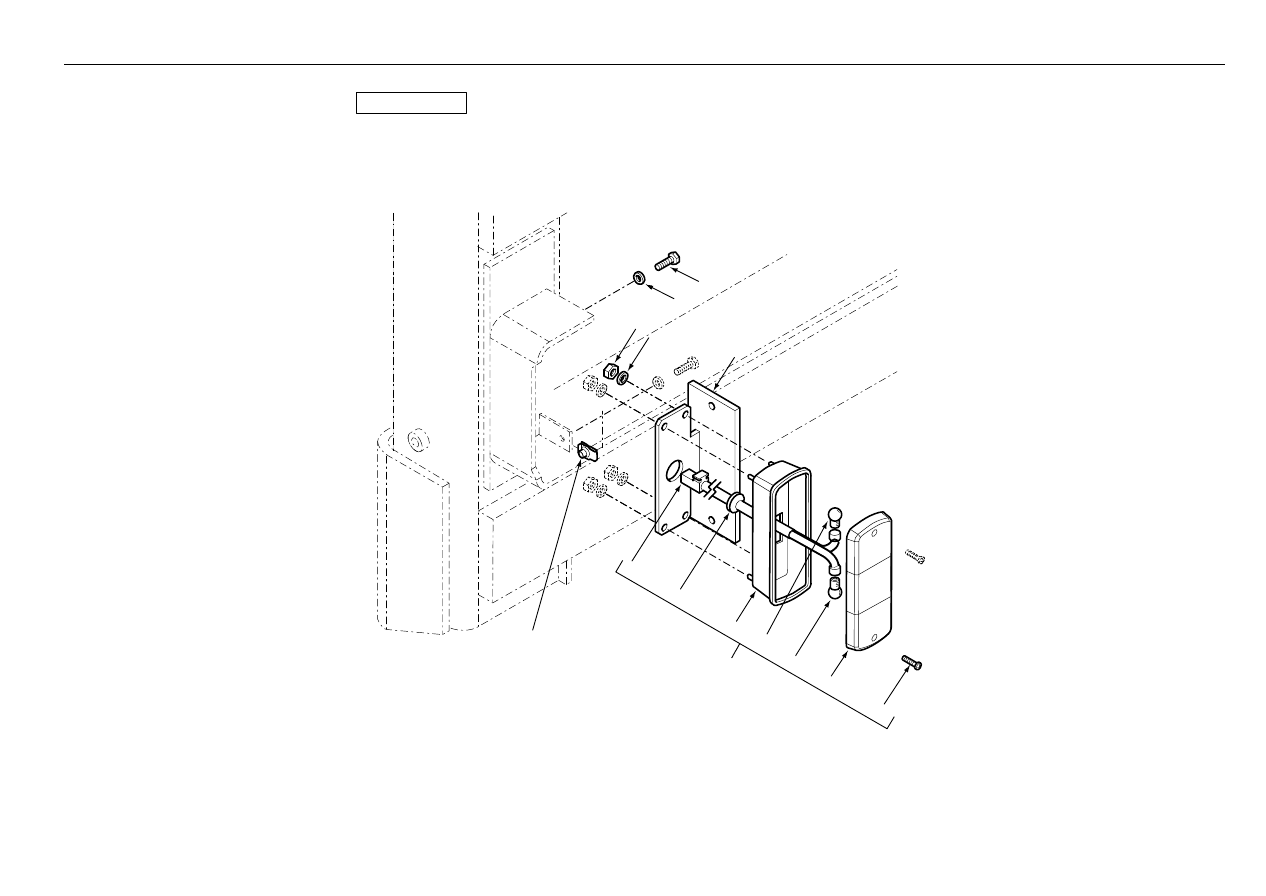

989

Rear Lighting

- Sideshift

4067 59001

10

14

1

6

7

8

5

4

3

2

13

12

11

9

C-59001-01.1-A
